Где ставить обратный клапан на насосной станции

Обратный клапан предотвращает обратное движение воды в системе водоснабжения, что критично для корректной работы насосной станции. Без него происходит разгерметизация системы, насос теряет давление и может начать работать вхолостую, перегреваясь и изнашиваясь преждевременно.

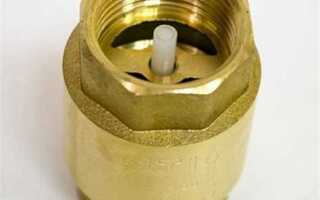

Наиболее распространённые типы обратных клапанов для насосных станций – пружинные и шаровые. Первый вариант предпочтителен для горизонтального монтажа и отличается быстрым закрытием при падении давления. Шаровые клапаны чаще применяются в вертикальных участках трубопровода, где требуется минимальное сопротивление потоку.

Клапан устанавливают либо на всасывающей линии – перед насосом, либо непосредственно на конце заборной трубы, если используется погружной или поверхностный насос с забором из колодца или скважины. Важно учитывать направление потока: оно всегда указано стрелкой на корпусе клапана. Ошибка монтажа приведёт к полной неработоспособности системы.

При установке клапана необходимо обеспечить герметичность соединения. Для этого применяют ФУМ-ленту или сантехническую нить. Не следует использовать паклю в системах с пластиковыми фитингами – при намокании она расширяется и может повредить резьбу.

Желательно предусмотреть возможность обслуживания клапана: например, установка на разъёмных соединениях или использование обратного клапана с ревизионной крышкой. Это особенно важно в системах, где возможны засоры – песком, илом или ржавчиной из старых труб.

Выбор подходящего типа обратного клапана для конкретной насосной станции

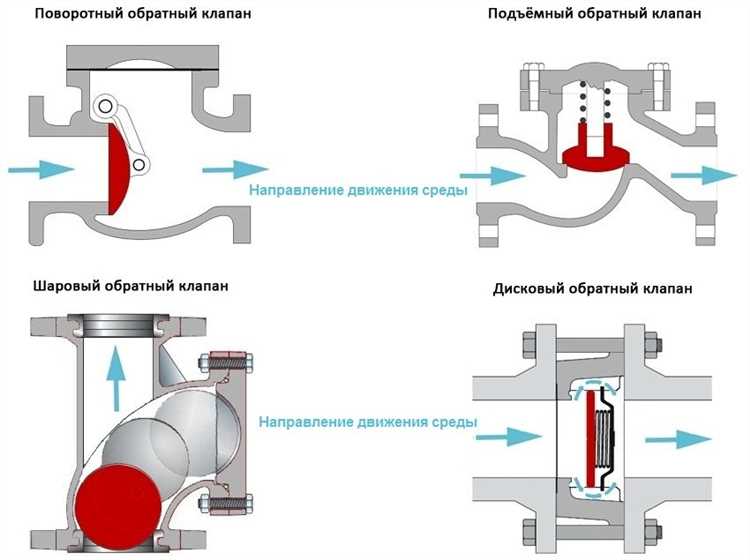

Правильный выбор обратного клапана зависит от конструкции насосной станции, глубины водозабора и условий эксплуатации. Основных типов два: пружинный (осевой) и шаровой.

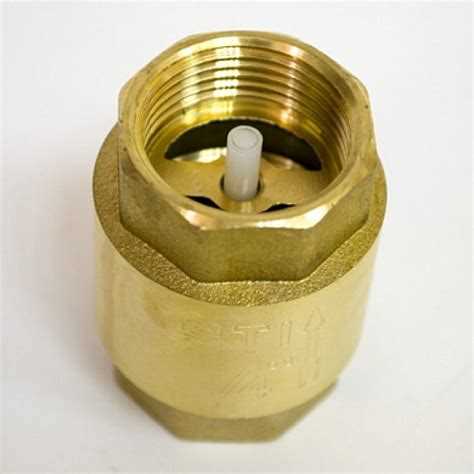

Пружинные клапаны устанавливаются на входе насоса или на конце всасывающей трубы. Они работают за счёт давления воды, открываются при включении насоса и мгновенно закрываются после остановки. Подходят для станций с глубиной всасывания до 7 метров и при стабильном давлении в системе. Лучше всего работают в горизонтальном положении, минимизируя гидроудары.

Шаровые клапаны предпочтительны для скважинных насосов и станций с большим количеством механических примесей в воде. Они не имеют пружины, вместо неё используется шар, перекрывающий поток под действием силы тяжести. Этот тип более устойчив к засорам, но требует строго вертикального монтажа. Не рекомендуется при низком напоре – шар может не возвращаться в посадочное место.

При выборе учитывают также диаметр трубы и максимальное давление в системе. Для труб диаметром до 1 дюйма применяют латунные или пластиковые модели. Для более высоких нагрузок используют чугунные или нержавеющие варианты. На станциях с частыми запусками насоса желательно ставить модели с минимальным гидравлическим сопротивлением, чтобы избежать износа оборудования.

Если клапан монтируется на конце всасывающей трубы в колодце или скважине, он должен быть с фильтром-сеткой для защиты от попадания песка и мелкого мусора. Такой фильтр должен иметь минимальное сечение не менее 0,5 мм, чтобы не снижать производительность станции.

Определение оптимального места установки клапана в системе

Обратный клапан рекомендуется устанавливать непосредственно перед входом воды в насос. Это предотвращает самопроизвольный отток воды из напорной магистрали обратно в источник при остановке насоса. Расстояние между клапаном и входным патрубком должно быть минимальным – не более 30 см.

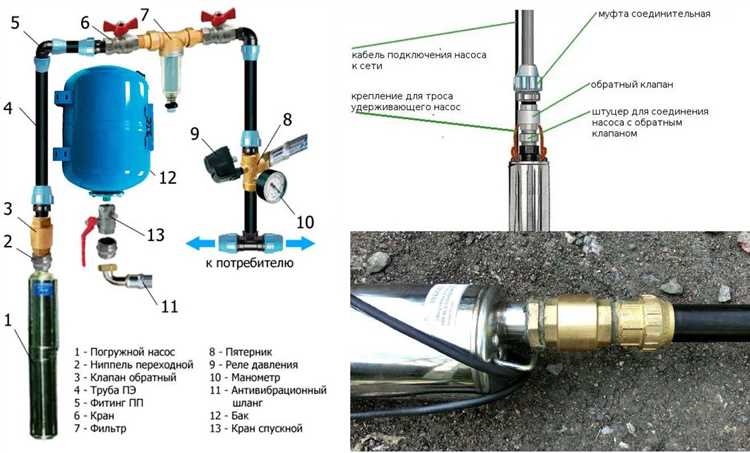

Если насосная станция оснащена эжектором, устанавливать клапан следует до входа в эжекторную часть, чтобы исключить риск разрыва гидравлического потока. При использовании скважинного насоса с нижним забором воды клапан монтируют непосредственно на всасывающий патрубок насоса.

На длинных всасывающих трубопроводах рекомендуется установка дополнительного клапана у входа в водозаборную скважину или колодец. Это исключает осушение трубопровода при отключении станции и снижает нагрузку на насос при повторном пуске.

В системах с гидроаккумулятором оптимально размещать клапан до ответвления на бак, чтобы обеспечить сохранение давления и исключить обратный ток в водопровод при падении давления в линии.

Недопустимо устанавливать клапан после насоса на выходной магистрали, если только это не предусмотрено конструкцией системы. Такое размещение препятствует свободному выходу воды из насоса и может вызвать гидроудар.

Проверка направления потока воды перед монтажом клапана

Перед установкой обратного клапана необходимо точно определить направление потока воды в трубопроводе насосной станции. Ошибка на этом этапе приведёт к неработоспособности системы и возможной поломке оборудования.

Для проверки откройте водозаборный кран, включите насос и наблюдайте, в какую сторону движется вода в магистрали. Если система новая или частично разобрана, воспользуйтесь следующим методом: временно подключите прозрачную трубку к выходу насоса, включите систему и по движению воды определите направление.

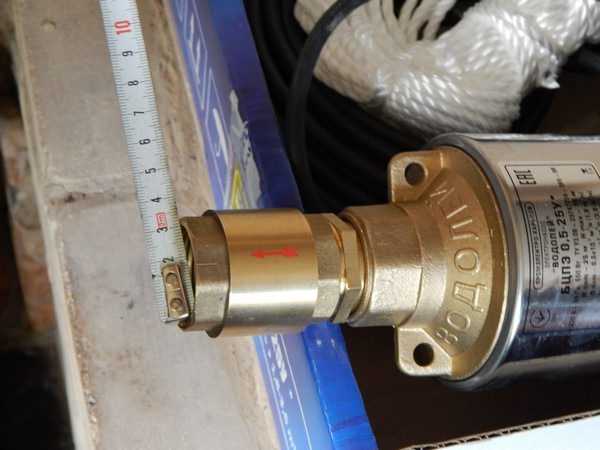

После выявления направления потока найдите стрелку на корпусе клапана – она указывает, куда должна двигаться вода. Совмещение этой стрелки с фактическим направлением потока строго обязательно.

Если насосная станция оснащена гидроаккумулятором, учитывайте, что вода должна поступать от насоса к баку, а обратный клапан должен блокировать её возврат. Установка клапана «в обратную сторону» приведёт к тому, что давление в системе не будет поддерживаться, а насос будет запускаться чаще нормы.

Подготовка трубопровода к установке: очистка и герметизация соединений

Перед установкой обратного клапана необходимо тщательно подготовить участок трубопровода. Сначала демонтируются временные заглушки или старые элементы. Все торцы труб проверяются на наличие заусенцев, следов коррозии и остаточного герметика. Поверхности соединений очищаются металлической щёткой или мелкозернистой наждачной бумагой до появления чистого металла.

Особое внимание уделяется внутренней поверхности резьбовых соединений. Частицы ржавчины или масляные загрязнения снижают эффективность герметизации и могут вызвать протечки. После механической обработки участок обезжиривается техническим спиртом или ацетоном. Категорически не рекомендуется использовать бытовые растворители, так как они оставляют плёнку.

Для герметизации резьб применяются сантехнический лён в сочетании с пастой или anaerobic-гель. Лён наматывается по ходу резьбы, не выходя за края муфты. Избыточное количество материала может нарушить посадку клапана. При использовании анаэробного герметика важно соблюдать указанный производителем момент затягивания и время полимеризации.

Не допускается установка клапана на загрязнённые или влажные резьбы – это приводит к нарушению герметичности уже в первые часы эксплуатации.

Контрольный осмотр перед установкой обязателен: резьбы должны быть чистыми, сухими, без повреждений, а слой герметика – равномерным и без комков.

Порядок действий при установке обратного клапана на всасывающей линии

Перед началом установки необходимо полностью обесточить насосную станцию и сбросить давление в системе. Проверьте участок всасывающей трубы, где планируется монтаж клапана – он должен быть прямолинейным, без изгибов, чтобы избежать гидравлических сопротивлений.

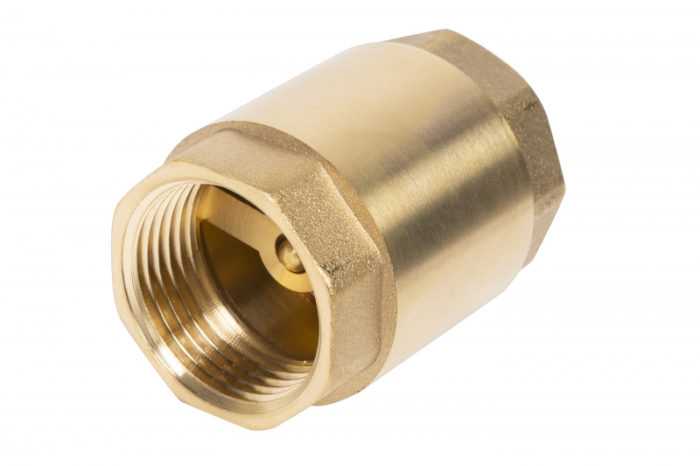

Выберите модель обратного клапана, соответствующую диаметру всасывающей трубы и типу резьбового соединения. Оптимально использовать латунные или бронзовые клапаны с пружинным механизмом, обеспечивающим герметичное перекрытие при остановке насоса.

На резьбовые соединения нанесите герметик – ленту ФУМ или анаэробный состав – в зависимости от материала труб. Установите клапан строго по направлению потока, указанному стрелкой на корпусе. Неверная ориентация приведёт к блокировке подачи воды.

Затяните соединения с умеренным усилием, избегая деформации корпуса клапана. После монтажа восстановите давление в системе, подключите питание и запустите насос. Контролируйте отсутствие утечек и стабильность удержания столба воды в системе при остановке агрегата.

Если клапан установлен на глубинной трубе, его необходимо зафиксировать хомутом или муфтой, чтобы избежать вибраций и сдвига при пуске. Убедитесь, что после установки насос не теряет подпор – это свидетельствует о корректной работе устройства.

Монтаж обратного клапана после насоса: когда и как применять

Установка обратного клапана после насоса целесообразна в ряде конкретных ситуаций, когда требуется предотвратить обратное движение воды в трубопроводе после отключения оборудования. Такой подход используется преимущественно в системах с накопительными баками, гидроаккумуляторами и вертикальной разводкой.

• При установке насосной станции на значительном удалении от точки водозабора. Клапан предотвращает слив воды обратно в скважину или колодец после остановки насоса.
• В системах с несколькими насосами на одной линии. Клапан после каждого насоса исключает перетекание воды между контурами при работе отдельных агрегатов.
• При наличии вертикального участка трубопровода сразу за насосом. Это исключает самопроизвольный слив и повторный запуск насоса для заполнения магистрали.

Устанавливать клапан следует на горизонтальном или вертикальном участке трубы непосредственно после выхода из насоса, но до разветвлений системы. Рекомендуется соблюдать следующие технические условия:

1. Использовать резьбовое или фланцевое соединение в зависимости от типа насоса и диаметра трубы.
2. Стрелка на корпусе клапана должна строго соответствовать направлению потока.
3. Перед монтажом проверить герметичность соединений и состояние уплотнительных прокладок.
4. При установке на ПНД или пластиковые трубы использовать латунные адаптеры с разъемными муфтами.
5. Обеспечить свободный доступ к клапану для обслуживания и демонтажа без демонтажа насоса.

Применение неподходящего типа клапана (например, с избыточным сопротивлением) может привести к падению давления в системе и повышенной нагрузке на насос. Рекомендуется использовать латунные или бронзовые клапаны с подпружиненным механизмом, рассчитанные на рабочее давление не ниже 6 бар.

Проверка герметичности и функционирования после установки

После установки обратного клапана необходимо заполнить всасывающий трубопровод водой через заливное отверстие насосной станции. Убедитесь, что клапан находится ниже уровня воды в источнике и направлен стрелкой в сторону насоса.

Включите насос и следите за его работой в течение первых 3–5 минут. Давление в системе должно стабилизироваться в пределах, установленных реле давления. Если давление не поднимается или насос работает непрерывно, клапан может быть установлен неправильно или не герметичен.

Отключите насос и понаблюдайте за манометром. Давление не должно снижаться более чем на 0,1–0,2 бара в течение 10–15 минут. Быстрое падение давления указывает на утечку либо в соединениях, либо в самом клапане. Проверьте резьбовые стыки, уплотнители и корпус клапана на наличие подтеков.

Для дополнительной проверки снимите обратный клапан, промойте его под напором воды и осмотрите пружину и седло на наличие механических повреждений или мусора. Повторная установка возможна только после устранения выявленных дефектов.

Также проверьте, не возникает ли обратного тока воды при отключении насоса. Если в системе слышен характерный шум или наблюдается движение воды в обратном направлении, клапан не выполняет свою функцию и подлежит замене.

Типичные ошибки при установке обратного клапана и как их избежать

Неправильный монтаж обратного клапана может вызвать снижение давления, частые включения насоса или полное прекращение подачи воды. Ниже перечислены наиболее распространённые ошибки и конкретные рекомендации по их предотвращению.

• Установка клапана в неверном направлении потока.

  Клапан должен быть установлен строго по направлению стрелки, нанесённой на корпус. Игнорирование этого приведёт к блокировке потока воды и перегрузке насоса.

• Выбор неподходящего типа клапана.

  Для насосных станций с частыми пусками рекомендуется использовать пружинные обратные клапаны с малым сопротивлением. Клапаны с лепестковой конструкцией не подходят – они реагируют медленно и увеличивают инерцию системы.

• Монтаж без фильтра перед клапаном.

  Попадание песка и мусора вызывает залипание механизма. Перед клапаном обязательно должен стоять сетчатый фильтр грубой очистки.

• Неплотная резьбовая посадка или неправильная герметизация.

  Использование некачественной ФУМ-ленты или её чрезмерное количество приводит к протечкам и подсосу воздуха. Лучше применять сантехническую нить или лен, следя за равномерной намоткой по резьбе.

• Размещение клапана на слишком большом удалении от насоса.

  Чем длиннее всасывающая магистраль, тем выше сопротивление. Устанавливайте клапан как можно ближе к всасывающему патрубку насоса, чтобы минимизировать потери напора.

• Игнорирование горизонтального положения трубопровода.

  Если обратный клапан устанавливается в горизонтальной линии, требуется модель с пружинным механизмом. Клапаны, рассчитанные только на вертикальный монтаж, не будут закрываться под действием силы тяжести.

Точный подбор конструкции клапана и соблюдение всех условий установки критичны для надёжной и долговечной работы насосной станции.

Вопрос-ответ:

Где именно нужно устанавливать обратный клапан на насосной станции — перед насосом или после?

Обратный клапан обычно устанавливают на всасывающей трубе перед насосом, как можно ближе к источнику воды, например, скважине или колодцу. Это необходимо для того, чтобы в системе сохранялось давление, и вода не стекала обратно при выключении насоса. Если клапан поставить после насоса, он не сможет предотвратить опорожнение всасывающего трубопровода, что приведет к «завоздушиванию» и проблемам с запуском станции.

Нужно ли устанавливать обратный клапан, если насосная станция уже оборудована встроенным?

Многие насосные станции действительно поставляются с встроенным обратным клапаном, который размещен непосредственно на корпусе насоса или в районе подключения к гидроаккумулятору. Однако в ряде случаев этого недостаточно, особенно если длина всасывающей трубы превышает 5 метров. Тогда рекомендуется установить дополнительный клапан на конце всасывающей трубы, чтобы предотвратить утечку воды и сократить время повторного запуска системы.

Какой тип обратного клапана лучше выбрать — латунный или пластиковый?

Выбор зависит от условий эксплуатации. Латунные клапаны более прочные и долговечные, хорошо переносят давление и перепады температур, их часто используют в системах с высокой нагрузкой. Пластиковые модели дешевле и не подвержены коррозии, но менее устойчивы к механическим повреждениям и перепадам давления. Для дачного использования с небольшим объемом воды пластикового клапана может быть достаточно, а вот для круглогодичной эксплуатации в доме лучше рассматривать металлические варианты.

Нужно ли как-то подготавливать обратный клапан перед установкой?

Перед установкой клапан следует осмотреть на наличие загрязнений, пыли или производственной стружки. Также стоит убедиться, что внутренняя пружина работает свободно, без заеданий. Если клапан новый, его можно аккуратно промыть чистой водой. Уплотнительные поверхности нужно протереть, а резьбовые соединения — обработать сантехнической лентой (ФУМ) или паклей с пастой, чтобы избежать протечек при работе системы.

Почему насосная станция теряет давление, несмотря на установленный обратный клапан?

Если давление в системе падает слишком быстро после отключения насоса, это может указывать на неплотность в соединениях, неисправность обратного клапана или наличие утечки в трубопроводе. Обратный клапан может быть забит песком или мусором, его пружина ослабла или внутренняя прокладка износилась. Также возможно, что клапан установлен не по направлению потока воды — на корпусе всегда есть стрелка, указывающая, в какую сторону должен двигаться поток. Неправильная установка лишает клапан его функции.
