Фотореле позволяет автоматически включать прожектор при наступлении темноты и выключать его с рассветом. Это решение снижает энергопотребление и исключает необходимость ручного управления освещением. Устройство реагирует на уровень внешней освещенности, и при его падении ниже установленного порога замыкает цепь питания подключённого прибора.
Перед подключением фотореле необходимо учесть мощность прожектора и допустимую нагрузку самого реле. Например, при подключении светодиодного прожектора мощностью 50 Вт к фотореле с номинальной нагрузкой 6 А (при 220 В) запас по току более чем достаточен. Важное условие – соблюдение электрической схемы подключения, указанной в паспорте устройства.

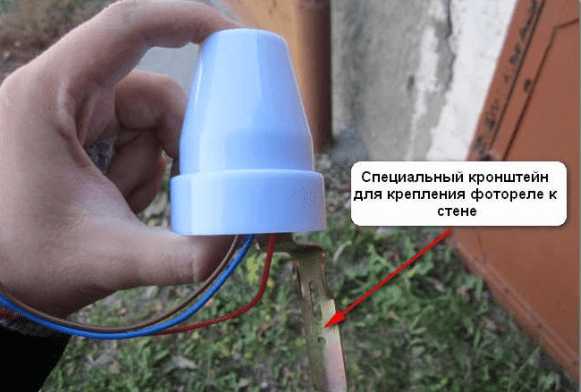

Монтаж фотореле рекомендуется производить на высоте не менее 1,5 м от уровня земли в месте, защищённом от прямых источников света прожектора, чтобы избежать ложных срабатываний. Оптимальная ориентация – на север или северо-восток, чтобы избежать воздействия прямых солнечных лучей в течение дня.
Для обеспечения безопасности обязательно отключите питание на щитке перед началом работ. Используйте трёхжильный кабель: фаза (L), ноль (N) и нагрузка (L выход на прожектор). При соединении проводов применяйте клеммники или пайку с последующей изоляцией термоусадкой. Недопустимо оставлять скрутки без изоляции или фиксировать соединения изолентой – это ведёт к перегреву и возможному возгоранию.

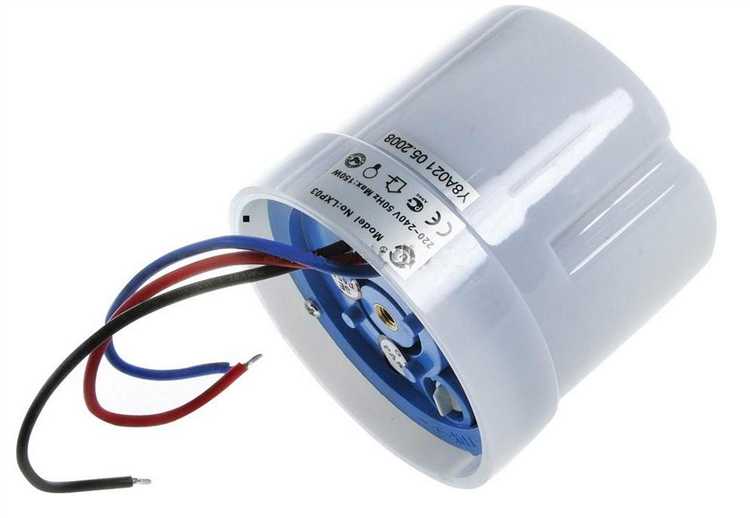

Выбор подходящего фотореле по характеристикам нагрузки прожектора
При выборе фотореле необходимо учитывать точные параметры подключаемого прожектора, чтобы избежать перегрева, сбоев или выхода из строя устройства. Основное внимание уделяется типу нагрузки, мощности, напряжению и току.
- Мощность прожектора: указывается в ваттах. Фотореле должно иметь запас по нагрузке не менее 20–30%. Например, для светильника на 150 Вт выбирают фотореле, рассчитанное минимум на 200 Вт.
- Тип нагрузки: индуктивная (например, галогенные или газоразрядные лампы с ПРА) требует фотореле с высокой пусковой устойчивостью. Для LED-прожекторов выбираются модели, поддерживающие импульсные нагрузки.
- Рабочее напряжение: фотореле должно соответствовать напряжению сети – 220 В для бытовых систем или 12/24 В для низковольтных установок. Несоответствие приведёт к нестабильной работе.
- Коммутируемый ток: превышение допустимого тока приводит к повреждению контактов. Для прожектора на 300 Вт при напряжении 220 В ток составит около 1,36 А. Учитывается также кратковременный пусковой ток, особенно у прожекторов с драйверами.
- Наличие задержки включения: снижает риск ложного срабатывания от кратковременных изменений освещения. Для уличных прожекторов предпочтительна задержка 10–30 секунд.
Выбор фотореле без учёта этих параметров может привести к снижению срока службы оборудования и его нестабильной работе. Подключение мощных или специфичных прожекторов (например, с диммером или ПРА) требует фотореле с расширенными характеристиками или установки промежуточного контактора.
Определение места установки фотореле для корректной работы
Фотореле должно располагаться в зоне с прямым доступом к естественному освещению, чтобы точно фиксировать смену дня и ночи. Идеальное направление – на юг или юго-восток, где освещённость сохраняется большую часть дня. Недопустимо размещение под навесами, балконами или рядом с плотной листвой, так как это приведёт к ложным срабатываниям.
Нельзя устанавливать фотореле вблизи источников искусственного света, включая сам прожектор. Свет от него может возвращаться на датчик, вызывая постоянные отключения и включения. Минимальное расстояние от фотореле до прожектора – 1,5 метра, желательно с учётом экранирования от светового потока.
Учитывайте ориентацию по сторонам света и возможные тени от зданий или конструкций. Установка на высоте от 2 до 3 метров минимизирует случайные перекрытия света и повышает стабильность работы устройства.
При наличии нестабильного освещения (например, в узких дворах или между зданиями) лучше выбрать участок с наименьшими тенями в течение суток. Убедитесь, что в выбранной точке нет отражающих поверхностей – бликов от стекла или металла, которые могут влиять на работу сенсора.
Подготовка электрической схемы подключения с учётом техники безопасности
Перед составлением схемы определите параметры всех компонентов: номинальное напряжение фотореле, мощность прожектора, тип питания (однофазное или трёхфазное). Убедитесь, что фотореле рассчитано на ток, превышающий ток нагрузки прожектора минимум на 20%.
Фотореле подключается в разрыв фазного провода, нейтральный подводится напрямую к прожектору. Заземление обязательно – при отсутствии заземляющего проводника установка прожектора вне помещений запрещена.
Используйте кабель сечением не менее 1,5 мм² для прожекторов до 1 кВт, и 2,5 мм² для более мощных. Кабель должен иметь двойную изоляцию и быть стойким к УФ-излучению при уличной прокладке.
Обязательно включите в схему автоматический выключатель по току, соответствующему суммарной нагрузке. Для фотореле устанавливается отдельный выключатель, обеспечивающий отключение без демонтажа всей линии.
Укажите в схеме точку подключения фотореле: вне досягаемости света от прожектора. Это исключает ошибочное срабатывание устройства.
Все соединения производите в герметичных распределительных коробках с уровнем защиты не ниже IP65. Применяйте клеммные зажимы с винтовым или пружинным фиксатором – скрутки недопустимы.
Перед подачей напряжения выполните прозвонку цепи мультиметром. Убедитесь в отсутствии короткого замыкания, правильной полярности и отсутствии потенциала на корпусе прожектора.

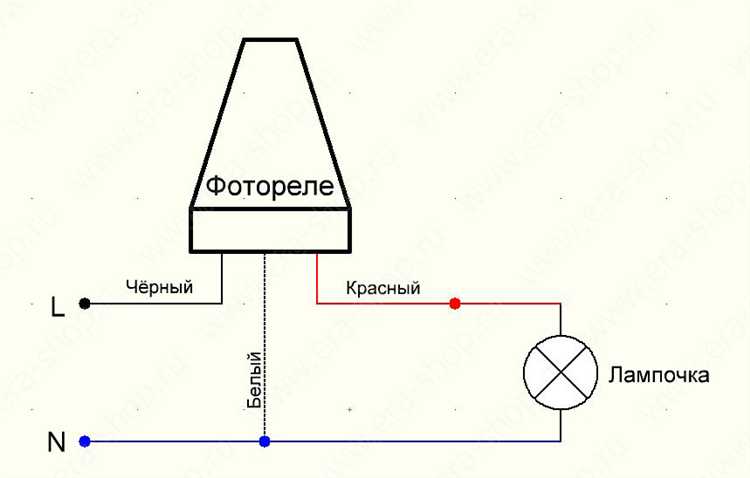

Подключение фотореле к сети питания и прожектору

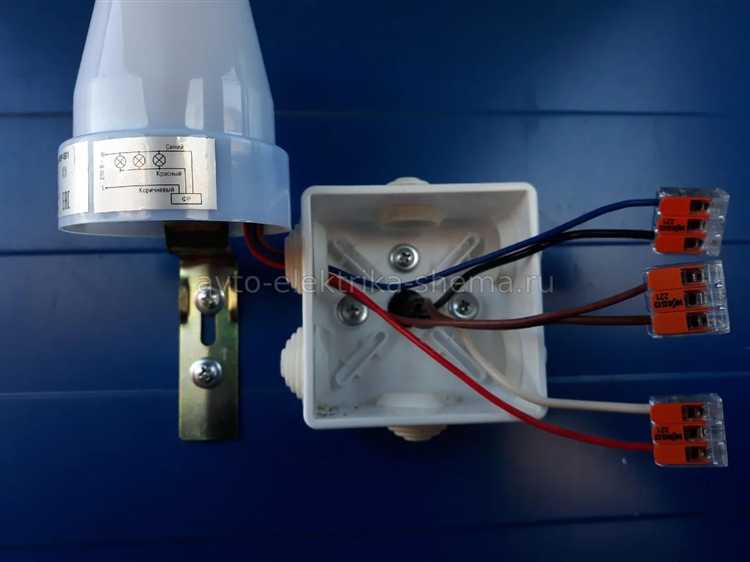

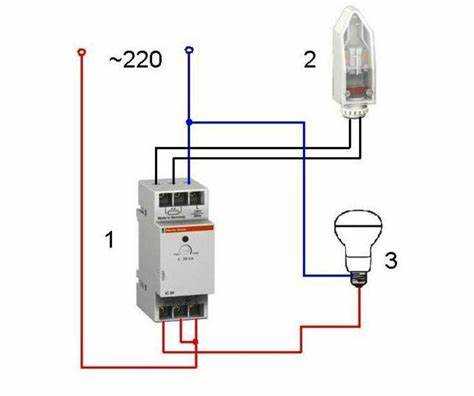

Перед подключением отключите питание в щитке. Для работы потребуется: фотореле с выносным датчиком освещённости, трижильный кабель, клеммники WAGO или аналогичные, изоляционная лента, отвертка, кусачки.
Фотореле имеет три провода: фаза (L) – коричневый, ноль (N) – синий, выход на нагрузку – красный или чёрный. Проверьте маркировку на корпусе устройства.
Подключите коричневый провод к фазе от сети 220 В. Синий провод соедините с нулем сети и одновременно с нулевым проводом от прожектора. Красный (или чёрный) провод соедините с фазой прожектора. Все соединения должны быть надёжно зафиксированы в клеммниках и изолированы.
Установите датчик освещённости в месте, не подверженном прямому свету от прожектора, иначе произойдёт ложное срабатывание. Направление – на север, вдали от источников искусственного освещения.
После сборки включите питание и проверьте работу системы: при затемнении датчика прожектор должен включиться автоматически. Если не срабатывает, проверьте порядок подключения и целостность соединений.
Проверка работоспособности фотореле при изменении уровня освещённости
Для точной проверки фотореле подготовьте тёмное помещение или дождитесь наступления сумерек. Отключите питание цепи, чтобы избежать короткого замыкания при подключении оборудования.
Подключите фотореле согласно схеме: фаза через реле идёт на прожектор, ноль напрямую. Включите питание. Закройте фотодатчик непрозрачным материалом – например, чёрной тканью или плотной изолентой. Прожектор должен включиться в течение 5–10 секунд. Это нормальная задержка, встроенная в реле для предотвращения ложных срабатываний.
Уберите затемнение. При достаточном уровне освещения прожектор выключится с аналогичной задержкой. Если реакции нет – проверьте контакты, напряжение питания и выходное реле. При использовании фотореле с регулировкой чувствительности, поворачивайте потенциометр медленно: по часовой стрелке – для повышения чувствительности (включение при большем освещении), против – для уменьшения.
Для проверки диапазона срабатывания используйте регулируемый источник света, направляя его на датчик с разным уровнем яркости. Фотореле должно стабильно реагировать на изменения, без мерцания или постоянного включения. Повторное тестирование рекомендуется через 2–3 дня эксплуатации для исключения производственного брака.
Настройка порога срабатывания и возможных задержек включения
Порог срабатывания фотореле определяется уровнем освещённости, при котором контакт переключается. Для точной настройки используйте встроенный потенциометр, регулирующий чувствительность. Обычно значение порога указывается в люксах: оптимальный диапазон для уличного освещения – 10–30 лк. При яркости ниже установленного порога фотореле замыкает цепь и включает прожектор.
Регулируйте порог, постепенно вращая регулятор против часовой стрелки для увеличения чувствительности (срабатывание при меньшем освещении) и по часовой стрелке для уменьшения. Проверяйте настройки в вечернее время или моделируйте затемнение с помощью затемнённой бумаги.
Задержка включения предотвращает кратковременные ложные срабатывания, например, при быстром прохождении облаков. Для её настройки используется дополнительный таймер, встроенный в фотореле или отдельное устройство. Рекомендуемая задержка – 15–30 секунд. Это время достаточно, чтобы исключить ложные импульсы, но не вызывает заметных задержек в включении прожектора.
Если в вашем фотореле задержка регулируется, установите минимальный интервал и тестируйте работу при изменении освещённости. При необходимости увеличьте задержку для стабильности системы. Учтите, что чрезмерно большая задержка (более 1 минуты) может привести к позднему включению освещения.
Вопрос-ответ:
Как правильно выбрать фотореле для подключения к прожектору?
При выборе фотореле следует учитывать мощность прожектора, чтобы устройство выдерживало нагрузку. Также важно проверить рабочее напряжение и совместимость с вашей электросетью. Обратите внимание на диапазон срабатывания по уровню освещённости и время задержки включения или отключения — это влияет на удобство эксплуатации. Наличие защиты от короткого замыкания и перепадов напряжения увеличит срок службы оборудования.
Какие инструменты и материалы нужны для монтажа фотореле к прожектору?
Для подключения потребуются: отвертка, изолента или клеммники, тестер или мультиметр для проверки напряжения, а также кабель с подходящим сечением. Желательно подготовить крепёж для надёжной установки самого фотореле и прожектора. Не забудьте защитные перчатки и, при необходимости, лестницу или стремянку для удобного доступа к месту установки.
Как правильно подключить фотореле к прожектору, чтобы устройство работало автоматически?
Сначала необходимо обесточить цепь, чтобы исключить риск поражения электрическим током. Затем соедините входное питание (фазу и ноль) с клеммами фотореле согласно инструкции производителя. Выходные клеммы фотореле подключите к прожектору. После подключения убедитесь, что все контакты надёжно зафиксированы. При включении питания фотореле будет реагировать на уровень освещения и автоматически включать или выключать прожектор в зависимости от настроек.
Можно ли настроить время задержки включения и отключения прожектора через фотореле?
Некоторые модели фотореле имеют встроенную функцию задержки включения и отключения, позволяющую избежать частого срабатывания при кратковременных изменениях освещённости, например, при проезде машины с фарами. Если устройство поддерживает такую настройку, её можно изменить с помощью регуляторов на корпусе или через встроенное меню. Если задержки нет, можно использовать отдельное реле времени для реализации этой функции.
Какие меры безопасности нужно соблюдать при установке фотореле и прожектора?
Перед началом работы обязательно отключите питание в распределительном щите. Все соединения должны быть хорошо изолированы и выполнены согласно электроправилам. Не допускайте попадания влаги на электрические контакты, используйте защитные корпуса и уплотнители. Убедитесь, что крепёжные элементы надёжно удерживают прожектор и фотореле, чтобы избежать падения оборудования. При сомнениях обратитесь к квалифицированному электрику.
