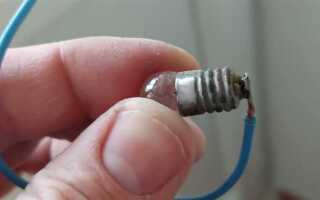

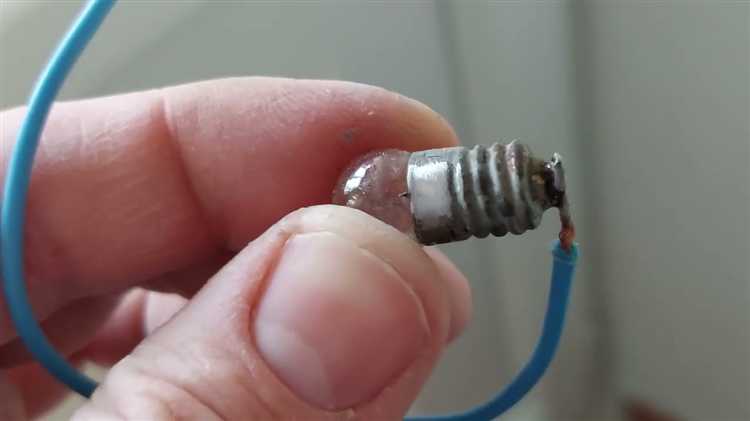

При пайке провода к лампочке важно учитывать тип лампы, материал контактов и характеристики провода. Например, цокольные лампы типа E27 или E14 требуют пайки к контактным площадкам патрона, а не к самому стеклянному корпусу. Для светодиодных ламп с встроенными драйверами пайка может быть невозможна – их контакты часто заливаются компаундом.
Для соединения провода с лампочкой используется паяльник мощностью от 25 до 60 Вт. Жало должно быть тонким, особенно при работе с мелкими контактами. Оптимальная температура жала – около 300–350 °C для олова-свинцового припоя и до 370 °C для бессвинцового. Припой: ПОС-61 с канифольной сердцевиной. Дополнительно рекомендуется использовать жидкий флюс типа ФЛ-22 для лужения окисленных поверхностей.
Перед пайкой провод следует зачистить на 5–7 мм, залудить, а контакт лампы обезжирить спиртом. Сначала наносится флюс, затем – припой. Жало паяльника должно одновременно касаться и провода, и контактной площадки. Время пайки не должно превышать 2–3 секунд, иначе возможно повреждение изоляции или перегрев контакта.
После пайки соединение нужно охладить без движения. При необходимости – зафиксировать провод в патроне термостойким клеем или термоусадочной трубкой. Электрическое сопротивление соединения проверяется мультиметром в режиме прозвонки – оно должно быть минимальным, без скачков.
Выбор подходящего припоя и флюса для лампочки
Для пайки проводов к контактам лампочки оптимален припой на основе олова с содержанием свинца 60/40 (Sn60Pb40). Температура плавления – около 190 °C, что снижает риск перегрева стеклянной колбы и изоляции проводов. Если используется бессвинцовый припой (например, Sn99Cu1), необходимо учитывать его более высокую температуру плавления – около 227 °C, что требует более точного контроля нагрева.
При работе с латунными или медными контактами ламп следует использовать активный канифольный флюс с умеренной кислотностью. Флюсы на основе канифоли типа RMA (Rosin Mildly Activated) обеспечивают достаточную очистку поверхности без риска повреждения. Категорически не рекомендуется применять кислотные флюсы, предназначенные для сантехники, поскольку они разрушают металл контактов и провоцируют коррозию.
Если на контактах присутствует окисленная пленка, перед нанесением припоя следует использовать обезжириватель (например, изопропиловый спирт) и механическую зачистку мелкозернистой наждачной бумагой. Только после этого наносится тонкий слой флюса и выполняется пайка. После завершения пайки остатки флюса удаляются спиртом, особенно в случае применения активных составов.
Подготовка провода и контакта лампочки к пайке
С провода необходимо удалить изоляцию на длину 5–7 мм. Используйте стриппер или острое лезвие, избегая повреждения жил. Для многожильного провода скрутите жилы плотно по часовой стрелке. Обязательно удалите следы окислов с поверхности меди при помощи мелкой наждачной бумаги (зернистость P600–P800) или надфиля. После зачистки обезжирьте участок спиртом или ацетоном.
Если контакт плохо прогревается при пайке, нанесите тонкий слой припоя заранее (лужение). Аналогично поступают с подготовленным концом провода: разогрейте жало паяльника до 350–380 °C, коснитесь его проволоки и одновременно подайте припой. После лужения поверхность должна быть равномерно покрыта слоем припоя без комков и потёков.
Оптимальная температура и время нагрева паяльника
Для пайки медного провода к контактной площадке лампочки требуется температура жала паяльника в пределах 320–370 °C. При использовании бессвинцового припоя (например, на основе Sn99Cu1) температура должна быть на 20–30 °C выше – в диапазоне 350–400 °C.
Если жало прогрето недостаточно, олово не будет растекаться и соединение получится непрочным. При перегреве – выгорает флюс, обугливается изоляция, происходит отслоение контактной площадки.
Современные паяльники с терморегулятором достигают заданной температуры за 30–60 секунд. Устройства без регулировки мощности требуют 2–3 минут для выхода на рабочую температуру. Проверку готовности удобно выполнять касанием капли припоя: она должна быстро таять и равномерно растекаться по жалу.
Не допускается длительное нахождение паяльника во включённом состоянии без работы – нагрев жала свыше 5 минут без пайки ускоряет его износ и ухудшает теплоотдачу.
Перед началом работы следует очистить жало от нагара и покрыть тонким слоем припоя – это улучшает теплопередачу и защищает металл от окисления.
Техника фиксации провода при пайке на лампочке
Перед пайкой провод должен быть надежно зафиксирован, чтобы избежать сдвига контакта до застывания припоя. Для фиксации используются следующие методы:
- Механическая обвязка: Если лампочка имеет контактные петли или клеммы, провод оборачивается вокруг них на 1–2 витка. Это создаёт начальное сцепление до пайки.
- Зажим с помощью «третьей руки»: Используется держатель с крокодилами. Один крокодил фиксирует лампочку, второй – провод. Положение регулируется до плотного прилегания проводника к контактной точке.
- Фиксация малярной лентой: Подходит для малогабаритных ламп (например, LED-капсул). Лента временно закрепляет провод на цоколе или корпусе. После пайки её снимают.
- Использование термостойкого клеевого держателя: Для нестандартных форм. Капля клея фиксирует провод, предотвращая его смещение при прогреве паяльником.
Важно обеспечить контакт на жёсткой поверхности. При пайке на патроне провод укладывается вдоль керамической части или фиксируется в углублении контакта. При пайке на ножку лампы – укладывается вдоль контакта и прижимается до пайки пинцетом или деревянной палочкой.
Избегать натяжения провода во время пайки: напряжение вызывает микротрещины в оловянном шве. После пайки проверить прочность соединения лёгким покачиванием провода. Он не должен смещаться или шататься.
Контроль качества пайки и устранение дефектов
После пайки провода к лампочке необходимо убедиться в надёжности соединения и отсутствии дефектов, способных вызвать перегрев, обрыв или короткое замыкание.
- Осмотрите место пайки при хорошем освещении. Капля припоя должна быть гладкой, блестящей, без трещин и наплывов. Матовая, зернистая поверхность указывает на холодную пайку.
- Проверьте механическую прочность. Осторожно потяните за провод. Если он двигается или отходит – соединение непригодно.
- Оцените равномерность прогрева. Если изоляция провода оплавилась или потемнела – перегрев; необходимо сократить время контакта жала с местом пайки.
- Убедитесь в наличии капиллярного проникновения припоя внутрь жилы. Если припой лишь снаружи – контакт ненадёжен.
Если обнаружены дефекты, выполните следующие действия:
- Полностью удалите старый припой с помощью оплётки или вакуумного отсоса.
- Очистите провод и контактную площадку от загрязнений и окислов спиртом или изопропанолом.
- Заново облудите провод и контакт.
- Повторите пайку с контролем температуры жала (не выше 350 °C) и продолжительности контакта (не более 2 секунд).
Повторно проверьте соединение после остывания. При сомнениях используйте мультиметр: сопротивление между контактами должно быть минимальным (менее 0,5 Ом).
Методы защиты соединения от коррозии и механических повреждений
После пайки необходимо предотвратить контакт оголённых участков с воздухом и влагой. Первый шаг – нанесение термоусадочной трубки. Её надевают на провод до пайки, затем сдвигают на место соединения и прогревают феном до плотного прилегания. Рекомендуемый диаметр трубки – на 30–50% больше диаметра изолируемого участка в неусаженном состоянии.
Для дополнительной герметизации используют клеевую термоусадку, внутри которой нанесён термоклей. При нагревании он расплавляется и заполняет микропустоты, обеспечивая влагозащиту IP67 при правильной установке.
Во влажной или агрессивной среде предпочтительнее применять лак или силиконовый герметик на соединение перед надеванием трубки. Оптимальная толщина слоя герметика – 1–2 мм, время полной полимеризации – 12–24 часа в зависимости от состава.
Для защиты от вибраций и натяжения провод фиксируют пластиковыми хомутами или самоклеящимися держателями на расстоянии не менее 5 см от точки пайки. Это снижает нагрузку на жёсткое соединение и предотвращает обрыв при механических воздействиях.
В условиях высоких токов дополнительно используют бандаж из стеклоткани, пропитанной термостойким лаком. Он защищает соединение от перегрева и случайных замыканий при соприкосновении с металлическими поверхностями.
