Конвертер спутникового сигнала – ключевой элемент системы Триколор, от которого зависит стабильность приёма телеканалов. При возникновении сбоев в изображении или полном отсутствии сигнала первым делом следует диагностировать именно этот компонент. Проверка работоспособности конвертера начинается с оценки его физического состояния. Следует осмотреть корпус на наличие трещин, признаков перегрева, окисления контактов и герметичности F-разъёма.
Для оценки электрических параметров необходимо измерить напряжение, поступающее от ресивера к конвертеру. В норме по центральной жиле коаксиального кабеля должно приходить от 13 до 18 В постоянного тока: 13 В для вертикальной поляризации, 18 В – для горизонтальной. Измерение проводится мультиметром, установленным в режим измерения постоянного напряжения, при этом один щуп подключается к центральной жиле, другой – к экрану кабеля.
Если питание поступает корректно, но сигнала нет, необходимо исключить неисправность самого ресивера. Для этого подключите заведомо рабочий ресивер к текущему комплекту антенны. Если изображение не появляется, скорее всего, неисправен именно конвертер. При наличии второго исправного конвертера можно выполнить обратную проверку, подключив его к текущей антенне и ресиверу.
Также важно учитывать уровень сигнала и качество, отображаемые в меню ресивера. Низкие значения при правильной настройке антенны свидетельствуют о деградации чувствительности конвертера. В этом случае рекомендуется его замена, особенно если устройство эксплуатировалось более 5 лет или подвергалось воздействию влаги и мороза.
Проверка подключения конвертера к спутниковой антенне
Убедитесь, что конвертер установлен в держателе облучателя жёстко, без люфта. Его фокус должен точно совпадать с центром параболического зеркала антенны. Смещение даже на несколько миллиметров ухудшает приём сигнала.
Коаксиальный кабель должен быть подключён к выходу конвертера маркировки LNB OUT. Разъём F-типа должен быть надёжно закручен – без перекосов, с плотным контактом. Центральная жила кабеля не должна касаться экрана, а её длина за пределами оболочки не должна превышать 2 мм.
Осмотрите кабель на всём протяжении от конвертера до ресивера. Отсутствие перегибов, повреждённых участков, окислений на контактах – обязательное условие стабильной работы. При необходимости замените кабель на новый с волновым сопротивлением 75 Ом.
Проверьте целостность пластикового защитного кожуха на разъёме у конвертера. Попадание влаги или пыли вызывает короткое замыкание и полную потерю сигнала.
Если используется мультифид, проверьте точность расположения каждого конвертера в фокусе своего спутника и правильность подключения к переключателю DiSEqC. Нарушение порядка портов DiSEqC приводит к отсутствию сигнала на выбранных транспондерах.
Осмотр конвертера на наличие внешних повреждений
Проверьте пластиковый корпус на наличие трещин, сколов и следов деформации. Особенно внимательно осмотрите область крепления к держателю – даже незначительные повреждения могут нарушить герметичность и вызвать попадание влаги внутрь устройства.
Осмотрите выходной F-разъём. Окисление, ржавчина или повреждение центрального контакта указывают на нарушение герметичности или неправильное подключение кабеля. При наличии налёта используйте изопропиловый спирт и мягкую щётку для очистки.
Проверьте защитный колпачок на головке конвертера. Он должен плотно прилегать к корпусу. Любые зазоры или деформация силиконового уплотнителя – признак износа, требующего замены.
Обратите внимание на маркировку модели и частотный диапазон, нанесённые на корпус. Если информация стёрта или плохо читается, возможно, конвертер подвергался длительному воздействию ультрафиолета или влаги, что снижает его надёжность.
Осмотрите место выхода кабеля. Трещины в пластике, ослабленная фиксация или оголённые жилы коаксиального кабеля говорят о необходимости замены либо самого кабеля, либо всего конвертера.

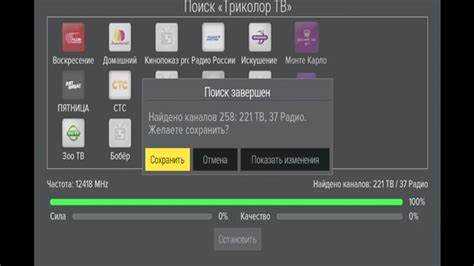

Тестирование сигнала через меню приёмника
Для проверки работоспособности конвертера через меню приёмника Триколор выполните следующие действия:
- Включите приёмник и дождитесь загрузки основного интерфейса.
- На пульте нажмите кнопку «Меню» и выберите пункт «Настройки».
- Перейдите в раздел «Установка антенны» или «Настройка антенны» – название может отличаться в зависимости от модели приёмника.
На экране появится информация о параметрах сигнала:
- Уровень сигнала (Signal Level) – должен быть выше 70%. Если уровень ниже, возможно, проблема в кабеле, разъёме или смещении антенны.
- Качество сигнала (Signal Quality) – критический параметр. Значение ниже 60% свидетельствует о возможных неисправностях конвертера. При полном отсутствии качества проверьте питание на конвертер (обычно 13/18 В через разъём LNB IN).
Если сигнал отсутствует:
- Отключите и заново подключите коаксиальный кабель к приёмнику и конвертеру.
- Убедитесь, что в настройках выбран правильный спутник – «Eutelsat 36E» для Триколор.
- Проверьте, включена ли подача питания на LNB в меню настроек.
При наличии уровня, но отсутствии качества замените конвертер на заведомо рабочий. Это позволяет исключить неисправность приёмника или кабеля.
Проверка уровня и качества сигнала на экране ТВ
Для оценки сигнала от антенны или спутниковой тарелки через ресивер Триколор необходимо открыть встроенное меню диагностики. На пульте нажмите кнопку «Меню», выберите раздел «Настройки» → «Информация о сигнале» или «Уровень сигнала» (название может отличаться в зависимости от модели).
На экране отобразятся два основных параметра:
- Уровень сигнала – характеризует силу поступающего сигнала. Приемлемый диапазон – от 70% и выше. Ниже 60% – возможны обрывы трансляции.
- Качество сигнала – определяет, насколько корректно декодируется поток. Значение должно быть не ниже 80%. Падение ниже 70% приводит к искажению изображения и звука.
Если уровень высокий, а качество низкое – вероятна неточная настройка антенны или помехи от внешних источников. При низком уровне и качестве – проверьте подключение кабеля, герметичность разъёмов и направленность антенны. Осадки, ржавчина и повреждённые коннекторы – частые причины падения сигнала.
Для точной юстировки антенны используйте показания на экране в реальном времени: медленно изменяйте положение и фиксируйте оптимальные параметры. После настройки сохраните изменения, перезагрузите ресивер и проверьте стабильность сигнала на нескольких каналах.
Сравнение показателей с эталонными значениями Триколор
Для оценки работоспособности конвертера Триколор необходимо сравнить измеренные параметры с нормативными значениями, предоставленными производителем. Основные показатели – уровень сигнала и качество сигнала. Эталонные значения уровня сигнала для стабильной работы варьируются от 60% до 85%, при этом качеству сигнала следует уделять приоритет, оно должно быть не ниже 70%.
При измерении уровня сигнала ниже 55% возможны перебои в приеме, что указывает на неисправность конвертера или проблемы с антенной системой. Если качество сигнала не превышает 60%, конвертер либо требует замены, либо его настройки следует оптимизировать.
Рекомендуется фиксировать значения уровня и качества сигнала в течение нескольких минут для исключения кратковременных помех. Конвертер считается исправным, если показатели стабильно соответствуют или превышают нижние эталонные границы – 60% по уровню и 70% по качеству. Значительное отклонение в любую сторону требует проверки целостности кабеля, состояния разъемов и правильности установки конвертера.
Подключение заведомо исправного приёмника к конвертеру
Для проверки работоспособности конвертера первым шагом подключите к нему приёмник, который гарантированно исправен и поддерживает стандарт DVB-S2. Используйте короткий коаксиальный кабель с сопротивлением 75 Ом, минимизируя потери сигнала. Перед подключением убедитесь, что приёмник отключён от питания.
Подключите кабель от конвертера к входу LNB IN на приёмнике. Затем включите приёмник и войдите в меню настройки спутникового сигнала. Выберите спутник «Экспресс-AMU1» (или другой, соответствующий используемой тарелке Триколор), установите поляризацию и частоту, соответствующие параметрам конвертера.
Обязательно проверьте уровень и качество сигнала. При корректной работе конвертера приёмник должен отображать уровень сигнала не ниже 40%, а качество – от 60% и выше. Если показания ниже, следует проверить качество соединений и кабеля.
Если при исправном приёмнике сигнал отсутствует или показатели значительно низкие, это указывает на неисправность конвертера либо на нарушение его питания. Для подтверждения питания используйте мультиметр или индикатор напряжения на кабеле LNB, обычно подающего 13–18 В.
Проверка работоспособности кабеля и разъёмов
Для точной диагностики конвертера Триколор необходимо тщательно проверить кабель и разъёмы, обеспечивающие передачу сигнала. Неисправности на этом уровне часто приводят к потере сигнала или ухудшению качества изображения.
- Визуальный осмотр:
- Проверьте кабель на наличие трещин, перегибов и повреждений изоляции.
- Обратите внимание на разъёмы – отсутствие коррозии и деформаций контактов критично.
- Убедитесь, что разъёмы плотно подсоединены без люфта.
- Проверка сопротивления кабеля:
- Используйте мультиметр в режиме измерения сопротивления (омметр).
- Сопротивление коаксиального кабеля на длине 1-2 метров должно быть не более 75 Ом.
- Обрыв или завышенное сопротивление указывает на повреждение жилы или экрана.
- Тестирование целостности сигнала:
- Подключите кабель к другому исправному устройству для исключения неисправности конвертера.
- При возможности используйте тестер уровня сигнала для проверки потерь на кабеле и разъёмах.
- Слабый или отсутствующий сигнал сигнализирует о дефектах в кабеле или плохом контакте разъёмов.
- Замена и повторная проверка:
- Если кабель подозрительно изношен, замените его на новый с характеристиками 75 Ом и качественной изоляцией.
- Используйте разъёмы типа F с надёжным прижимом, исключающим люфт.
- После замены повторите измерения для подтверждения восстановления сигнала.
Замена конвертера и повторная проверка сигнала
Для замены конвертера необходимо отключить питание ресивера и аккуратно отсоединить кабель от старого конвертера. Установите новый конвертер с аналогичными техническими характеристиками, учитывая частотный диапазон и тип поляризации (горизонтальная или вертикальная). Подключите кабель и плотно зафиксируйте разъемы, чтобы исключить ослабление сигнала.
После замены включите ресивер и перейдите в меню настройки антенны. Проверьте уровень и качество сигнала на всех ключевых транспондерах, используемых Триколор. Уровень сигнала должен быть не ниже 70%, а качество – не менее 60% для стабильного приёма. При необходимости произведите точную регулировку положения конвертера и антенны, фиксируя изменения по шкале качества сигнала.
Если сигнал не стабилизируется, проверьте состояние коаксиального кабеля и разъемов на наличие повреждений и коррозии. Используйте измеритель уровня сигнала или мультиметр для контроля целостности кабеля. В случае повторных проблем замените кабель или обратитесь к специалисту для диагностики системы на стороне спутника или ресивера.
Вопрос-ответ:
Как проверить, что конвертер Триколор работает корректно?
Для проверки работоспособности конвертера нужно убедиться, что он правильно передаёт сигнал от спутниковой тарелки к ресиверу. Сначала проверьте, подключены ли все кабели плотно и без повреждений. Затем включите ресивер и телевизор, зайдите в меню ресивера и найдите раздел с информацией о качестве и уровне сигнала. Если показатели находятся в допустимых пределах, конвертер функционирует нормально. В случае низкого или отсутствующего сигнала стоит проверить настройки антенны и ориентацию конвертера.
Какие признаки указывают на неисправность конвертера Триколор?
Если изображение на телевизоре постоянно пропадает, появляются помехи или сигнал очень слабый при правильной настройке антенны, возможно, конвертер вышел из строя. Также стоит обратить внимание на наличие внешних повреждений или следов коррозии. Иногда проблемы проявляются как полный отказ приёма каналов. В таких случаях стоит провести диагностику или заменить конвертер.
Можно ли проверить конвертер Триколор без специального оборудования?
Да, базовую проверку выполнить можно самостоятельно. Для этого подключите конвертер к ресиверу и телевизору, настройте антенну на спутник и обратите внимание на качество сигнала в меню ресивера. Если сигнал стабилен и каналы показывают без перебоев, конвертер работает. Для более точной диагностики иногда требуется использовать измерительный прибор — сатметр, но для большинства пользователей этого не нужно.
Что делать, если уровень сигнала низкий, но конвертер новый и не повреждён?
Низкий уровень сигнала при исправном конвертере может быть связан с неправильной настройкой антенны или плохими погодными условиями. Проверьте угол наклона и направление спутниковой тарелки, убедитесь, что она не заблокирована деревьями или другими преградами. Иногда помогает аккуратное подтягивание креплений и повторная настройка ресивера. Если проблема сохраняется, стоит проверить кабели на наличие повреждений или заменить их.
Какие шаги нужно выполнить, чтобы заменить конвертер Триколор и убедиться, что новый работает?
Для замены конвертера отключите антенну от ресивера, аккуратно снимите старый конвертер с держателя, установите новый на то же место, следя за правильным положением. Подключите кабели и настройте ресивер. После включения проверьте уровень и качество сигнала в меню. Если параметры нормальные и каналы показываются корректно, замена прошла успешно. При проблемах проверьте крепления и повторите настройку антенны.
Какие основные признаки указывают на неисправность конвертера Триколор?
Если картинка на телевизоре искажается, появляются сбои в сигнале или изображение совсем пропадает, это может свидетельствовать о проблемах с конвертером. Также стоит обратить внимание на шумы и помехи при просмотре каналов. Проверка контактов и целостности кабеля часто помогает исключить внешние причины, после чего уже можно переходить к тестированию самого устройства.
Как самостоятельно проверить работоспособность конвертера без специального оборудования?
Для базовой проверки достаточно выполнить несколько простых действий. Во-первых, отключите и снова подключите конвертер, чтобы убедиться, что контакты не окислились и подключены правильно. Затем переключите на другой канал или сделайте ресканирование каналов. Если проблема сохраняется, попробуйте подключить конвертер к другому телевизору или использовать другой кабель. Если устройство всё равно не работает, вероятно, требуется более глубокая диагностика или ремонт специалистом.
