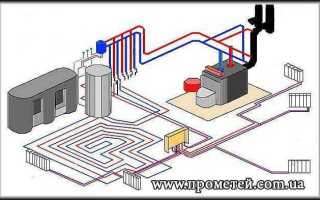

Как сделать паровое отопление в частном доме своими руками

Паровое отопление – система, основанная на циркуляции водяного пара по замкнутому контуру. Она отличается высокой тепловой отдачей и простотой конструкции, что делает её привлекательным вариантом для автономного обогрева частного дома. В отличие от водяного отопления, теплоноситель в виде пара достигает температуры до 115–130 °C, обеспечивая быстрый прогрев помещений даже при сильных морозах.

Для реализации такой системы своими руками потребуется герметичный трубопровод, парогенератор с возможностью регулировки давления, радиаторы с высокой термостойкостью и система конденсатоотвода. Ключевой задачей становится правильный подбор давления – для бытового применения достаточно показателя в пределах 0,1–0,5 атм, что позволяет избежать перегрева и повысить безопасность.

Особое внимание стоит уделить материалам. Трубы из стали предпочтительнее полимерных аналогов из-за устойчивости к высоким температурам. Радиаторы лучше выбирать чугунные или стальные секционные – они эффективно отдают тепло и не деформируются под воздействием пара. Ошибки при выборе компонентов могут привести к утечкам, перегреву и снижению эффективности системы.

При проектировании важно учитывать уклон трубопровода – не менее 3–5 мм на погонный метр в сторону конденсатоотвода. Это обеспечит самотёчное возвращение конденсата к теплообменнику и предотвратит паровые пробки. Установка воздушных кранов в верхних точках системы поможет избежать скопления воздуха и повысит стабильность работы.

Выбор подходящего котла для парового отопления

При выборе котла для парового отопления в частном доме необходимо учитывать несколько ключевых факторов, напрямую влияющих на эффективность, безопасность и срок службы оборудования.

• Тип топлива: Наиболее распространены твердотопливные, газовые и электрические котлы. Газовые котлы подходят при наличии стабильного подключения к магистрали. Твердотопливные – при наличии дешёвого доступа к дровам, углю или пеллетам. Электрокотлы удобны, но требуют стабильной мощной электросети.
• Давление пара: Для бытовых систем рекомендуется выбирать котлы, работающие на низком давлении – до 0,07 МПа. Это упрощает проектирование и снижает риски аварий.
• Материал теплообменника: Чугунные модели обладают высокой теплоёмкостью и долговечностью, но чувствительны к резким перепадам температуры. Стальные – легче, быстрее нагреваются, но более подвержены коррозии.
• Автоматизация: Наличие автоматического управления тягой, подпиткой воды и контроля давления существенно повышает безопасность и упрощает эксплуатацию.
• Мощность: Для расчёта тепловой мощности котла используется ориентир 1 кВт на 10 м² отапливаемой площади при стандартной высоте потолков. При плохой теплоизоляции или холодном климате добавляют 20–30 % запаса.
• Размер и вес: Учитывайте размеры котла и доступность места установки. Особенно это важно для чугунных моделей, которые могут весить более 300 кг.

Для самодельной системы оптимальным вариантом часто становится стальной твердотопливный котел с возможностью ручной регулировки, так как он проще в монтаже и обслуживании. Газовые модели требуют соблюдения нормативов по вентиляции и подключения к газовой службе.

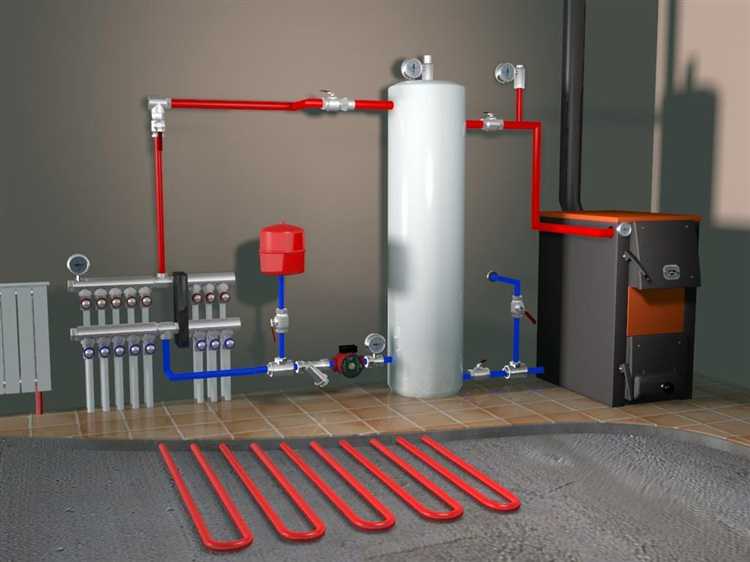

Расчет мощности и объема паровой системы

Для эффективной работы парового отопления необходимо точно рассчитать тепловую мощность системы и объем пара, который должен обеспечиваться котлом.

• Определение теплопотерь помещений. Рассчитываются индивидуально для каждой комнаты. Используется формула: Q = V × ΔT × k, где:
• Q – требуемая мощность в Вт;
• V – объем помещения в м³;
• ΔT – разница между желаемой температурой и минимальной наружной температурой;
• k – коэффициент теплопотерь (для кирпичного дома ~1,2, для деревянного ~1,5).
• Суммарная тепловая мощность котла. Складываются значения Q для всех помещений. К полученному результату добавляется 10–15% запаса для компенсации теплопотерь через трубы и непредвиденных факторов.
• Объем пара. Зависит от мощности системы и энтальпии образования пара. Приблизительно 1 кг пара переносит около 2257 кДж тепла. Для пересчета: 1 Вт = 1 Дж/с.
• Расход пара в час. N = Q × 3600 / 2257000, где:
• N – масса пара в кг/ч;
• Q – мощность в Вт.
• Объем пара. Учитывается удельный объем насыщенного пара (~1,67 м³/кг при давлении 1 атм). V = N × 1,67 м³.
• Выбор объема котла и труб. Объем парогенератора должен обеспечивать расчетный расход пара. Диаметр труб подбирается с учетом скорости пара до 30 м/с и минимальных теплопотерь.

Расчет ведется строго по помещениям, а не усреднённо по дому. Перерасход пара приводит к перегреву, недогрев – к неэффективности.

Подбор труб и запорной арматуры для домашней паровой сети

Для парового отопления в частном доме применяются стальные бесшовные трубы, выдерживающие давление не менее 6 бар и температуру до 200 °C. Диаметр подбирается исходя из расчётной тепловой нагрузки и длины магистрали. Для систем мощностью до 15 кВт достаточно труб Ду20–Ду25. При большей мощности переходят на Ду32 и выше. Оцинкованные трубы не применяются – цинк выгорает при высоких температурах.

Все соединения выполняются на сварке или резьбе с термостойким уплотнением – льном с графитовой пастой или специальными паровыми нитями. От пластиковых и металлопластиковых труб следует отказаться полностью – они не рассчитаны на пар.

Запорную арматуру подбирают по параметрам давления и температуры. Используются стальные или латунные вентили и шаровые краны с термостойкими прокладками. Минимальные характеристики – рабочее давление от 10 бар, температура до 220 °C. Устанавливаются только изделия с маркировкой на корпусе – производитель, PN, Tmax.

На подаче и обратке обязательны отсечные краны перед радиаторами и котлом, а также продувочные вентили в низших точках системы. Для регулировки подачи пара применяют игольчатые вентили – они точнее контролируют поток и устойчивы к температурным перепадам.

Предусматривайте установку обратных клапанов на участках с возможной конденсацией. Все фитинги и переходники – только из углеродистой стали или латуни, с допуском к использованию в паровых системах.

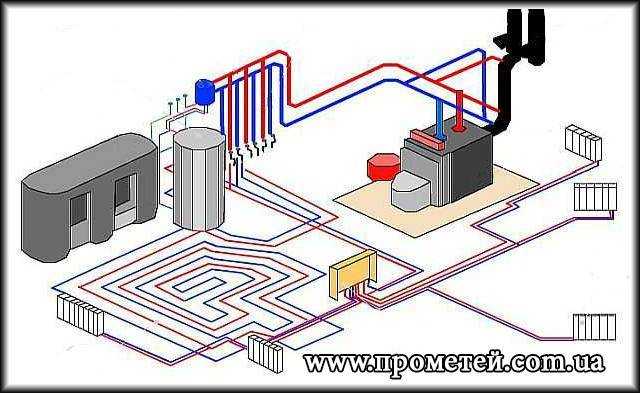

Схема разводки труб в зависимости от планировки дома

В одноэтажном доме с центральным коридором эффективнее использовать горизонтальную однотрубную систему. Труба подающей магистрали проходит вдоль коридора, от неё делаются ответвления к радиаторам в комнатах. Возврат осуществляется через нижнюю часть радиаторов к обратной трубе, идущей параллельно подающей. При этом важно соблюдать уклон в сторону котла не менее 5 мм на метр для обеспечения естественной циркуляции.

В двухэтажных домах целесообразно применять вертикальную двухтрубную систему. Подача осуществляется по стояку до второго этажа, откуда теплоноситель поступает к радиаторам на каждом уровне. Обратка собирается в нижней части дома. Размещение стояка в шахте или в углу помещения позволяет минимизировать потери тепла и упростить обслуживание.

При Г-образной или П-образной планировке с удалёнными помещениями лучше использовать кольцевую схему. Подача и обратка замыкаются в контур, что обеспечивает равномерное распределение температуры. Длина труб между крайними радиаторами и котлом должна быть примерно одинаковой, чтобы избежать перегрева вблизи котла и нехватки тепла в отдалённых комнатах.

Если в доме есть подвал, рекомендуется прокладывать подающую трубу под потолком подвала, а обратку – по полу. Это позволяет спрятать магистрали и упростить доступ к ним для ремонта. В домах без подвала разводка выполняется по стенам с обязательной теплоизоляцией труб для снижения потерь энергии.

Монтаж котла и подключение к паровой системе

Перед установкой котла необходимо определить его мощность с учётом теплопотерь здания. Для частного дома площадью 100 м² при стандартной теплоизоляции требуется котёл мощностью не менее 10 кВт. Расчёт производится по формуле: 1 кВт на 10 м² плюс 15–20% запаса.

Котёл устанавливается на прочное, огнестойкое основание. Расстояние от стен – не менее 500 мм для доступа к обслуживанию. Подключение осуществляется через запорную арматуру и предохранительный клапан с порогом срабатывания на 0,07–0,1 МПа. На подающем трубопроводе обязателен пароотвод с сифоном или конденсатоотводчиком.

Для минимизации теплопотерь трубопровод от котла до первого радиатора должен быть теплоизолирован минеральной ватой толщиной от 30 мм. Все соединения выполняются резьбовыми фитингами или сваркой, в зависимости от материала труб (сталь, медь). Использование ПВХ и полипропилена недопустимо из-за высоких температур.

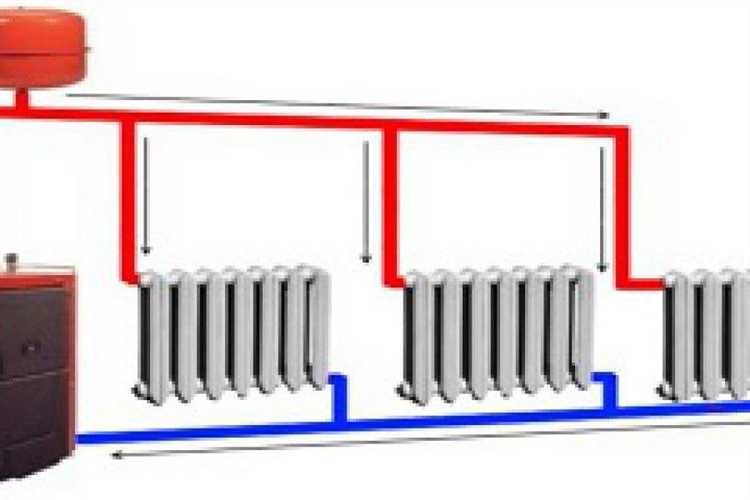

Схема подключения котла к системе:

Пуск системы выполняется поэтапно: сначала заполняется котёл, затем медленно повышается температура. Давление проверяется на герметичность всех соединений. Первый запуск проводится при открытых вентилях для исключения гидроударов.

Установка радиаторов и паровых регистров

Перед монтажом радиаторов и паровых регистров необходимо проверить подготовку поверхности и обеспечить надежное крепление. Радиаторы размещают внизу помещения, под окнами, чтобы избежать образования холодных зон. Минимальное расстояние от стены – 50 мм, от пола – 100 мм. Это обеспечивает эффективную циркуляцию воздуха и предотвращает перегрев стен.

Подключение радиаторов выполняется через нижние или боковые подводки, ориентируясь на схему разводки труб. В паровом отоплении лучше использовать цельносварные или латунные фитинги с минимальным числом резьбовых соединений, чтобы исключить утечки пара. Запорная арматура должна выдерживать давление до 2 бар, с манометрами для контроля.

Установка паровых регистров требует точного расчёта диаметра труб и количества секций для необходимой теплоотдачи. Используйте трубы из нержавеющей стали или меди диаметром от 20 до 50 мм, в зависимости от площади помещения и мощности котла. Регистры монтируются под уклоном 2-3°, чтобы конденсат самостоятельно стекал в сборник или возвратную магистраль.

Особое внимание уделяется герметичности соединений и теплоизоляции трубопроводов, чтобы избежать потерь тепла и образования конденсата внутри стен. Рекомендуется использовать паронепроницаемые материалы и высокотемпературные уплотнители.

Проверка системы проводится при холодном котле: все соединения осматривают на отсутствие влаги и подтеков. Запуск в работу возможен только после полного удаления воздуха из системы с помощью установленных воздухоотводчиков.

Пусконаладочные работы и устранение возможных утечек

После завершения монтажа системы парового отопления необходимо провести этап пусконаладочных работ, включающий проверку герметичности и функциональности всех узлов. Первым шагом следует заполнить систему водой до проектного уровня и тщательно осмотреть все соединения, включая резьбовые и фланцевые, на предмет подтеканий. Для повышения точности диагностики применяйте мыльный раствор – его нанесение на стыки выявит мелкие пузырьки воздуха, указывающие на утечки.

Далее выполняется пробный прогрев котла до рабочей температуры с постепенным повышением давления не выше проектного значения. При этом необходимо контролировать показания манометров и датчиков температуры, чтобы избежать превышения допустимых параметров, что может повредить оборудование. Все участки трубопровода и арматуры должны нагреваться равномерно, без аномального расширения или деформации.

Если обнаружены утечки, их локализацию проводят по интенсивности подтекания. Для устранения мелких протечек в резьбовых соединениях рекомендуются уплотнительные материалы на основе фторопласта или паронита, способные выдерживать температуру до 200 °C. В случае дефектов в сварных швах применяют повторную сварку с последующей обработкой шва шлифовальным кругом для улучшения герметичности.

После устранения всех дефектов проводят повторное тестирование системы под рабочим давлением в течение минимум 2 часов, фиксируя отсутствие падения давления. Также важно проверить работу обратного клапана и паровых вентиляционных устройств, чтобы исключить возможность обратного движения пара и скопления конденсата.

Регулярное обслуживание после запуска включает визуальный осмотр соединений и арматуры, а также проверку манометров не реже одного раза в месяц в отопительный сезон. При первых признаках коррозии или износа элементов системы рекомендуется немедленная замена узлов, чтобы исключить аварийные ситуации.

Техническое обслуживание самодельной паровой системы

Ежемесячно проверяйте герметичность соединений труб и клапанов, используя мыльный раствор для обнаружения утечек пара. При выявлении подтеканий оперативно подтягивайте фитинги или заменяйте уплотнители.

Раз в три месяца очищайте котёл от накипи и отложений. Для этого слейте воду, используйте специализированные химические средства на основе фосфорной кислоты, строго следуя инструкции производителя, затем тщательно промойте систему.

Контролируйте давление в системе, оно должно удерживаться в пределах 1–1,5 атмосферы. Избыточное давление приводит к быстрому износу компонентов и повышенной опасности эксплуатации. Регулярно проверяйте работу предохранительного клапана, который должен открываться при достижении давления выше 1,8 атмосферы.

Еженедельно осматривайте состояние термоизоляции труб и котла. Повреждения или отслаивание теплоизоляционного материала снижают эффективность системы и могут привести к конденсации пара в нежелательных местах.

Обслуживание водяного насоса (если установлен) включает проверку уровня масла и износ уплотнительных колец не реже одного раза в месяц. При обнаружении вибраций или посторонних шумов насос требует ремонта или замены.

Не реже одного раза в полгода проверяйте систему отвода конденсата. Засоры или неисправности обратного клапана приводят к накоплению воды и гидроударам, что опасно для трубопровода и оборудования.

Для поддержания корректной работы используйте только очищенную от механических примесей воду с жесткостью не выше 4 мг-экв/л. Вода с высоким содержанием солей приводит к быстрому образованию накипи и коррозии.

Вопрос-ответ:

Как правильно выбрать трубы для системы парового отопления в частном доме?

Для системы парового отопления оптимально подходят стальные трубы с толстыми стенками, выдерживающие высокое давление и температуру пара. Обычно используют трубы из углеродистой стали, которые легко варить и герметизировать. Важно учитывать диаметр труб, чтобы обеспечить необходимый поток пара без чрезмерных потерь давления. Рекомендуется проконсультироваться с техническими нормами и исходить из расчётов тепловой нагрузки дома.

Какие особенности нужно учитывать при установке парового котла своими руками?

При монтаже парового котла важна правильная установка основания, устойчивого к вибрациям и способного выдержать вес оборудования. Необходимо обеспечить качественную теплоизоляцию и вентиляцию помещения, где установлен котёл, чтобы избежать перегрева и накопления вредных газов. Также следует тщательно проверить все соединения на герметичность, чтобы предотвратить утечки пара. Рекомендуется заранее изучить инструкцию производителя и соблюдать правила безопасности.

Как избежать образования конденсата и коррозии в паровой системе отопления?

Конденсат возникает из-за охлаждения пара внутри труб, что может привести к коррозии и снижению эффективности отопления. Чтобы уменьшить образование влаги, важно обеспечить уклон трубопроводов для стока конденсата в специальные сборники или обратные трубы. Использование теплоизоляционных материалов на трубах снижает перепад температур. Регулярное обслуживание системы, включая удаление конденсата и проверку состояния труб, поможет продлить срок службы оборудования.

Какие методы управления температурой и давлением применяют в домашних паровых системах?

В домашних паровых отопительных системах устанавливают предохранительные клапаны, которые сбрасывают избыточное давление. Для контроля температуры используют термометры и автоматические регуляторы, способные изменять подачу топлива или электроэнергии на котёл. Иногда применяют автоматические воздухоотводчики, которые удаляют излишки воздуха из труб, предотвращая гидроудары и обеспечивая стабильную работу системы.

Насколько сложна самостоятельная сборка парового отопления и какие навыки для этого требуются?

Сборка парового отопления своими руками требует базовых знаний в области сантехники и сварочных работ, а также понимания принципов работы паровых систем. Необходимо уметь правильно рассчитывать размеры труб и тепловую нагрузку дома, уметь монтировать котёл и соединять элементы трубопровода с герметичностью. Важно соблюдать технику безопасности при работе с паром и горячей водой. Если нет достаточного опыта, лучше проконсультироваться с специалистом или привлечь помощника.

Какие основные материалы и инструменты потребуются для самостоятельного монтажа парового отопления в частном доме?

Для установки парового отопления своими руками понадобится котёл для генерации пара, трубы из стали или меди, радиаторы, запорная арматура (вентили, краны), а также утеплительные материалы для труб. Из инструментов пригодятся сварочный аппарат для соединения труб, ключи для монтажа фитингов, рулетка, уровень и пассатижи. Важно заранее подготовить план разводки системы и определить место для котла с хорошей вентиляцией.
