Миниатюрный радиопередатчик – это базовое устройство, способное передавать аудиосигнал на короткое расстояние в диапазоне УКВ. Его схема требует минимального набора компонентов: транзистора (например, KT368 или аналогичный), катушки индуктивности, конденсатора переменной ёмкости, резисторов и источника питания 3–9 В. Все элементы легко найти в любом радиомагазине или извлечь из старой техники.
Рабочая частота передатчика настраивается катушкой и переменным конденсатором. Для диапазона 88–108 МГц подойдёт катушка с 6–8 витками провода диаметром 0,5 мм на оправке 5 мм. Переменный конденсатор должен иметь диапазон от 5 до 30 пФ. Чем точнее настройка, тем стабильнее передача сигнала без искажений и сбоев.
Ключевой элемент схемы – транзистор. Он выполняет роль генератора, создающего высокочастотные колебания. Важно правильно подобрать резисторы базы и эмиттера (например, 10 кОм и 1 кОм соответственно) для устойчивой работы генератора. При неправильных номиналах передатчик либо не заведётся, либо будет нестабилен.
Антенна – медный провод длиной 30–75 см. Её длина напрямую влияет на дальность действия, которая может достигать 100 метров в прямой видимости. Использование экранированных проводов для подачи аудиосигнала снижает уровень шумов и паразитных наводок.
Сборка требует навыков пайки и базового понимания схемотехники. Ошибки в монтаже, особенно с заземлением и разводкой сигнальных цепей, ведут к самовозбуждению или полной неработоспособности. Перед первым включением желательно проверить схему с помощью генератора и осциллографа, чтобы убедиться в наличии колебаний на нужной частоте.
Выбор типа радиопередатчика и диапазона частот
Перед выбором конструкции необходимо определить назначение передатчика и допустимый частотный диапазон. В бытовых условиях и для экспериментов обычно используют низкомощные устройства в пределах разрешённых частот.
- Для аудиопередачи на короткие расстояния (до 100 м) подойдёт FM-передатчик в диапазоне 87,5–108 МГц. Это наиболее доступный вариант – большинство радиоприёмников поддерживают этот диапазон.
- Для связи между микроконтроллерами (например, Arduino) целесообразно использовать ISM-диапазоны: 433 МГц, 868 МГц или 2,4 ГГц. Эти частоты не требуют лицензирования в большинстве стран, включая Россию.
- Для простого морзянского передатчика подойдут диапазоны коротких волн (3–30 МГц), но для работы на этих частотах часто требуются согласующие устройства и длинные антенны.
Тип передатчика зависит от способа модуляции:
- FM (частотная модуляция) – устойчива к шуму, подходит для передатчиков речи и музыки. Простая реализация с использованием варикапа или генератора на транзисторе.
- AM (амплитудная модуляция) – используется реже, требует более точной настройки и менее устойчива к помехам.
- CW (передача несущей) – применяется для радиотелеграфии. Простейший вариант – генератор на кварцевом резонаторе.
Для новичков рекомендуется начинать с FM-передатчика на транзисторе с варикапом и диапазоном 100–108 МГц – минимальное количество компонентов, высокая вероятность успешного результата, отсутствие необходимости в согласовании с антенным контуром. При выборе других диапазонов обязательно учитывайте требования к экранировке, антенне и разрешениям на использование частот.
Необходимые детали и инструменты для сборки
Для сборки простого радиопередатчика на частоте около 100 МГц потребуется минимальный набор компонентов. Основу схемы составляет высокочастотный генератор на транзисторе с модуляцией по амплитуде.
Список радиодеталей:
- Транзистор типа NPN, например, KT315 или 2N2222 – 1 шт.
- Резисторы: 10 кОм, 1 кОм, 100 Ом – по 1 шт.
- Конденсаторы: керамический 10 нФ, 100 пФ, 5–20 пФ подстроечный – по 1 шт.
- Дроссель: 1–10 мкГн – 1 шт.
- Катушка индуктивности: 4–6 витков провода ПЭВ-0.5 на оправке диаметром 5 мм
- Микрофон электретный – 1 шт.
- Источник питания 3–9 В (батарейка типа «Крона» или блок питания)
- Провода для соединения, монтажная плата или макетная плата
- Антенна – отрезок медного провода длиной 75 см
Инструменты:
- Паяльник с тонким жалом мощностью до 40 Вт
- Припой с флюсом на основе канифоли
- Пинцет и кусачки для работы с мелкими компонентами
- Отвертка для настройки подстроечного конденсатора
- Мультиметр для проверки соединений и питания
Схема подключения основных компонентов
Для сборки простого радиопередатчика потребуется минимальный набор компонентов: кварцевый генератор на 27 МГц, транзистор NPN (например, 2N2222), дроссель 10 мкГн, конденсаторы (10 нФ и 100 пФ), резистор 1 кОм, антенна (провод длиной около 1 метра) и источник питания 9 В.
Эмиттер транзистора подключается к общему проводу напрямую. Конденсатор 100 пФ подключается между коллектором и антенной. Антенна соединяется также с плюсом питания через дроссель, формируя выходной контур.
Важно: избегайте избыточной длины соединений, особенно между коллектором и антенной. Это снижает потери сигнала и повышает стабильность генерации. Питание должно подаваться через фильтр (например, LC-фильтр), чтобы минимизировать наводки и шумы.
Все соединения должны быть пропаяны, особенно в ВЧ-цепях, чтобы исключить паразитные колебания и утечки сигнала.
Пайка и сборка радиопередающего модуля
Перед началом пайки проверь схему подключения и расположение компонентов на макете. Используй паяльник с жалом диаметром не более 1 мм и температурой 300–350 °C. Жало должно быть очищено и покрыто тонким слоем припоя для эффективной теплопередачи.
Подключи кварцевый генератор или LC-контур в соответствии с частотным диапазоном модуля. При использовании кварца на 27,145 МГц располагай его как можно ближе к транзистору для минимизации паразитных индуктивностей.
После завершения сборки осмотри пайки под увеличением. Не должно быть холодных швов, замыканий или непропаянных соединений. Удаление флюса особенно важно при использовании канифоли – избыток может вызвать утечки тока.
Настройка частоты и мощности сигнала
Частота передатчика определяется колебательным контуром, состоящим из катушки индуктивности и конденсатора. Для диапазона FM (88–108 МГц) используются катушки с индуктивностью 0,1–0,3 мкГн и конденсаторы от 5 до 30 пФ. Настройка частоты осуществляется изменением емкости переменного конденсатора или сжатия/растяжения витков катушки.
- Убедитесь, что катушка не экранируется и расположена вертикально – это влияет на стабильность частоты.
- Для точной настройки примените частотомер или приёмник с цифровой шкалой. Наведитесь на нужную частоту и подстройте контур до устойчивого сигнала.
- После настройки залейте катушку парафином или закрепите клеем – это предотвратит механические колебания и сдвиг частоты.
Мощность передатчика регулируется напряжением питания, подбором выходного транзистора и согласованием антенны. Повышение мощности возможно, но требует учёта допустимой мощности компонентов и законов радиочастотного регулирования.
- Питание 3–9 В – для передатчиков на транзисторах типа KT315. При 9 В возможен радиус до 200 м при прямой видимости.
- Установите резистор в цепи базы выходного транзистора для ограничения тока. Обычно 1–4,7 кОм.
- Согласуйте антенну длиной 75 см (четверть волны для 100 МГц) – без этого потери мощности составят до 70%.
- Используйте отрезок коаксиального кабеля между передатчиком и антенной для уменьшения потерь при увеличении расстояния.
Не увеличивайте мощность без необходимости: перегрев транзистора снижает стабильность и ресурс схемы. При необходимости длительной работы добавьте радиатор на выходной каскад.
Проверка работоспособности и устранение неполадок
Для проверки передатчика подключите питание с напряжением, указанным в схеме, и измерьте ток потребления. Значение должно соответствовать расчетному, обычно в пределах 10–30 мА для простых моделей. Если ток отсутствует или слишком высок, проверьте правильность подключения компонентов и отсутствие коротких замыканий.

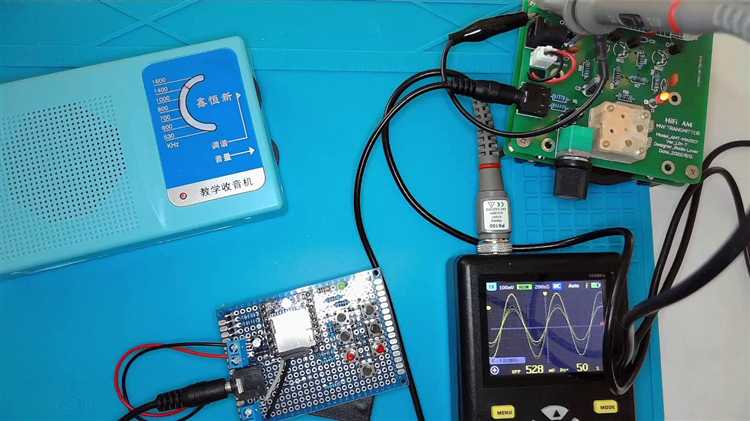

Используйте осциллограф для контроля колебаний на выходе транзистора. На частоте генерации должен быть отчетливый синусоидальный сигнал с амплитудой от 1 до 5 В. Отсутствие сигнала указывает на неисправность схемы генератора или неверное включение контурных элементов (катушка, конденсаторы).
Антенна должна иметь длину, соответствующую четверти длины волны передаваемой частоты. Несоответствие вызывает снижение дальности и искажение сигнала. Проверьте целостность и надежность подключения.
Если при проверке нет слышимого сигнала на радиоприемнике, убедитесь, что частота приемника точно совпадает с частотой передатчика. Также уменьшите мощность передатчика, чтобы избежать перегрузки приемника.
При нестабильной работе или дрожании частоты проверьте качество пайки и отсутствие механических повреждений элементов. Катушки должны быть закреплены жестко, без движения. Замените электролитические конденсаторы, если подозреваете их износ.
Использование тестера позволит проверить сопротивления и целостность дорожек. Неисправные компоненты заменяйте на новые с идентичными характеристиками.
В случае шума или посторонних помех проверьте экранирование и правильное расположение проводов. Длинные проводники могут служить антеннами помех и снижать стабильность передачи.
Вопрос-ответ:
Какие основные компоненты нужны для сборки простого радиопередатчика?
Для сборки простого радиопередатчика понадобятся: транзистор (обычно биполярный или полевой), конденсаторы, резисторы, катушка индуктивности, источник питания (батарея или аккумулятор), антенна и монтажная плата или макетная плата для сборки схемы. Каждый элемент играет свою роль — например, транзистор усиливает сигнал, а катушка вместе с конденсаторами формирует частоту передачи.
Как правильно настроить частоту передатчика, чтобы сигнал был стабильным?
Частоту передатчика регулируют изменением параметров колебательного контура, который обычно состоит из катушки индуктивности и конденсаторов. Для стабильности сигнала важно использовать качественные детали с минимальными разбросами параметров и хорошо зафиксировать компоненты, чтобы они не смещались. Также влияет стабильность напряжения питания — если оно скачет, частота может дрожать. Для точной настройки часто используют подстроечные конденсаторы или катушки с регулируемым сердечником.
Какие меры безопасности нужно соблюдать при сборке и эксплуатации радиопередатчика?
При сборке важно работать с выключенным питанием, чтобы избежать короткого замыкания и повреждения компонентов. Следует аккуратно обращаться с паяльником и не допускать перегрева элементов. При эксплуатации стоит помнить, что передатчик должен работать на разрешённых частотах и с мощностью, не превышающей нормы, чтобы не создавать помех и не нарушать законодательство. Также рекомендуется использовать антенну соответствующей длины, чтобы минимизировать влияние на окружающее оборудование.
Можно ли использовать такой простой радиопередатчик для передачи голосовых сообщений на небольшое расстояние?
Да, простой радиопередатчик способен передавать звуковой сигнал, если к нему подключить микрофон и схему модуляции, например, амплитудной или частотной. Однако качество и дальность передачи будут ограничены из-за простоты конструкции и мощности устройства. Для небольших расстояний, например внутри дома или участка, такой передатчик вполне подойдёт, но для более дальних связей лучше использовать более сложные и мощные устройства.
Какие типичные проблемы могут возникнуть при сборке и работе простого радиопередатчика?
Часто встречающиеся проблемы включают отсутствие или слабый сигнал, нестабильную частоту, перегрев компонентов, а также помехи на приёмной стороне. Причины могут быть разными: ошибки при монтаже, плохой контакт в соединениях, использование некачественных деталей, неправильная настройка контура или неподходящая антенна. Чтобы выявить и устранить неполадки, рекомендуется проверить схему поэтапно, использовать мультиметр и осциллограф, если есть возможность, и внимательно следить за качеством пайки.
Какие основные детали нужны для сборки простого радиопередатчика своими руками?
Для создания простого радиопередатчика понадобятся несколько ключевых компонентов: транзистор (обычно небольшой NPN, например, КТ315), конденсаторы (различной емкости), резисторы, катушка индуктивности и источник питания — чаще всего батарейка или небольшой аккумулятор. Также понадобится антенна для передачи сигнала. Все эти детали можно приобрести в радиомагазинах или извлечь из старой электроники. Важно, чтобы элементы соответствовали указанным номиналам для корректной работы устройства.
