Собрать сабвуфер без усилителя возможно, если использовать динамик с высокой чувствительностью (не ниже 90 дБ) и правильно рассчитать акустическое оформление. Основная задача – извлечь максимум из доступной мощности, которую обеспечивает штатный выход источника звука, например, автомагнитолы или аудиосистемы без отдельного усилителя.
Наилучшие результаты даёт использование динамиков с импедансом 4 Ом и резонансной частотой в диапазоне 30–50 Гц. Подключение напрямую к источнику требует минимального сопротивления, иначе басы будут «проваливаться». Подходящие модели – автомобильные широкополосные динамики или старые советские 10ГД-Ш с хорошим запасом хода диффузора.

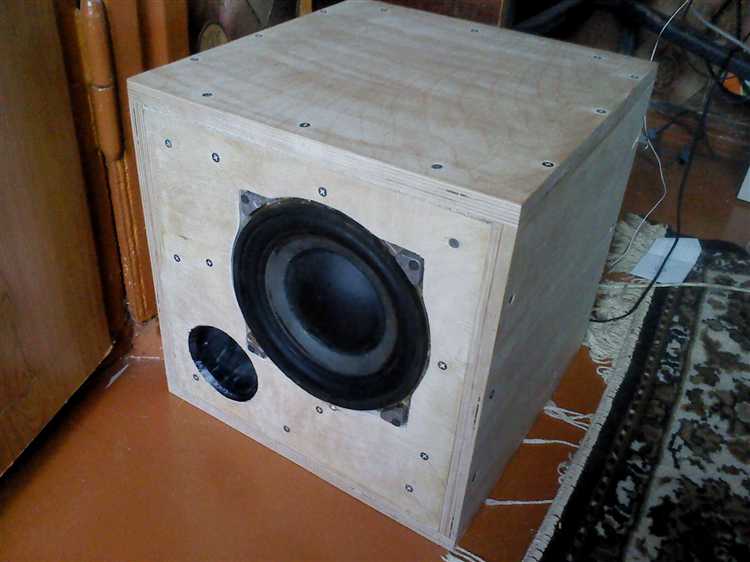

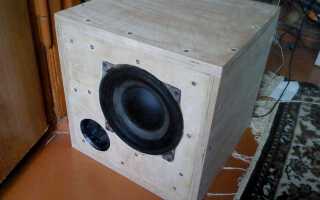

Корпус играет ключевую роль. Лучше всего работает фазоинверторный ящик объёмом 20–30 литров с правильно настроенным портом. Длина и диаметр фазоинвертора рассчитываются по формуле Гельмгольца с учётом объёма корпуса и желаемой частоты настройки. Для частоты около 45 Гц потребуется труба диаметром 6–7 см и длиной 20–25 см.
Обязательно герметизировать корпус и укрепить его стенки. Внутри можно добавить звукопоглощающий материал (синтепон, ватин) – это снизит паразитные резонансы. Если источник сигнала не справляется с нагрузкой, можно включить в цепь катушку индуктивности – она срежет высокие частоты и разгрузит выходной каскад.
Такой сабвуфер не даст давления уровня концертной акустики, но способен заметно усилить низкочастотный диапазон в домашней или автомобильной системе без дополнительных вложений в усиление.
Выбор подходящего динамика для самодельного сабвуфера
Для конструкции сабвуфера без усилителя критически важно выбрать динамик с высокой чувствительностью – не ниже 90 дБ при 1 Вт/1 м. Это компенсирует низкую мощность источника сигнала и позволяет добиться ощутимого уровня громкости.
Импеданс динамика должен составлять 4 Ом, особенно при подключении напрямую к выходу автомобильной магнитолы или усиленного канала бытового аудиоисточника. Более высокое сопротивление значительно снизит отдачу.
Диаметр диффузора влияет на глубину баса. Оптимальны размеры от 20 до 30 см. Динамики меньшего диаметра (например, 16 см) не способны эффективно воспроизводить частоты ниже 60 Гц без потерь по громкости.
Материал подвеса предпочтителен резиновый – он дольше сохраняет эластичность и выдерживает длительные колебания на низких частотах. Тканевые или поролоновые подвесы быстро теряют характеристики при нагрузке.
Магнит должен быть массивным: масса не менее 500 г, диаметр более 10 см. Это обеспечивает достаточное магнитное поле для контроля хода звуковой катушки при низких частотах.
Глубина звуковой катушки важна для линейности. Обрати внимание на модели с длинноходовой конструкцией – допустимый ход диффузора должен составлять не менее ±6 мм без искажений.
Избегай динамиков с пластиковыми корзинами – они деформируются под нагрузкой. Ищи варианты с литой алюминиевой рамой: она жесткая, не резонирует и стабильно держит геометрию.
Определение объема корпуса и типа акустического оформления
Объём корпуса напрямую влияет на нижнюю границу частот и эффективность сабвуфера. Для расчёта необходимо знать параметры динамика, прежде всего эквивалентный объём Vas, резонансную частоту Fs и полный добротность Qts. Эти данные можно найти в технической документации или измерить самостоятельно.
Если Qts находится в пределах 0.4–0.7, оптимально использовать закрытое оформление. При Qts выше 0.7 предпочтительнее фазоинвертор. Динамики с Qts ниже 0.4 лучше работают в полосовых или рупорных конструкциях, но такие варианты сложны без усилителя.
Объём корпуса для закрытого ящика рассчитывается по формуле:
Vb = Vas / ((Qtc/Qts)2 — 1)
Где Vb – внутренний объём корпуса, Qtc – желаемая добротность системы (0.7 для музыкального звучания), Qts и Vas – параметры динамика.
Для фазоинвертора можно ориентироваться на объём, равный 1.3–1.5 от Vas, с настройкой порта на частоту от 0.7 до 0.8 от Fs динамика. Пример: при Vas = 30 л и Fs = 40 Гц, объём корпуса – около 40 л, а частота настройки – около 30 Гц. Диаметр порта и его длина рассчитываются по формуле:
L = (23562.5 × D2) / (Vb × Fb2) — 0.85 × D
Где L – длина порта в см, D – его диаметр, Vb – объём корпуса в литрах, Fb – частота настройки.
Материал корпуса – фанера или ДСП толщиной не менее 16 мм. Внутренние стенки следует усилить рёбрами жёсткости. Для герметичности все швы проклеиваются. В случае фазоинвертора важно избегать призвуков от порта, обеспечив его достаточную длину и скруглённые края.

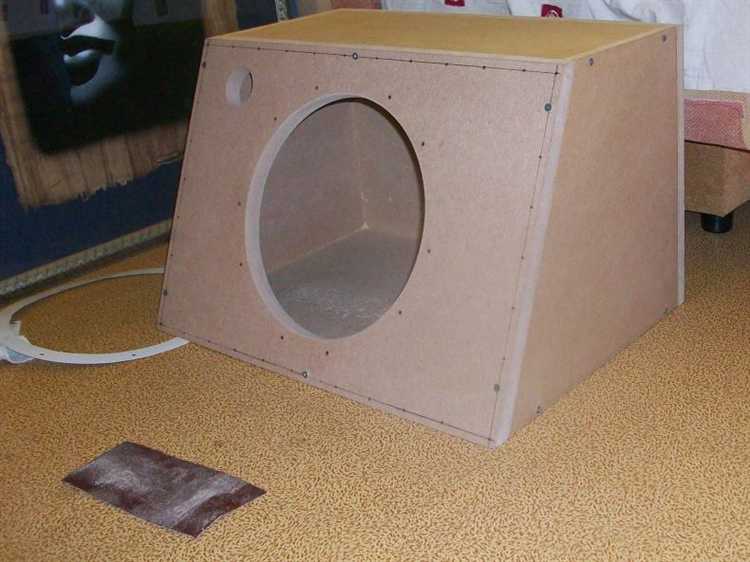

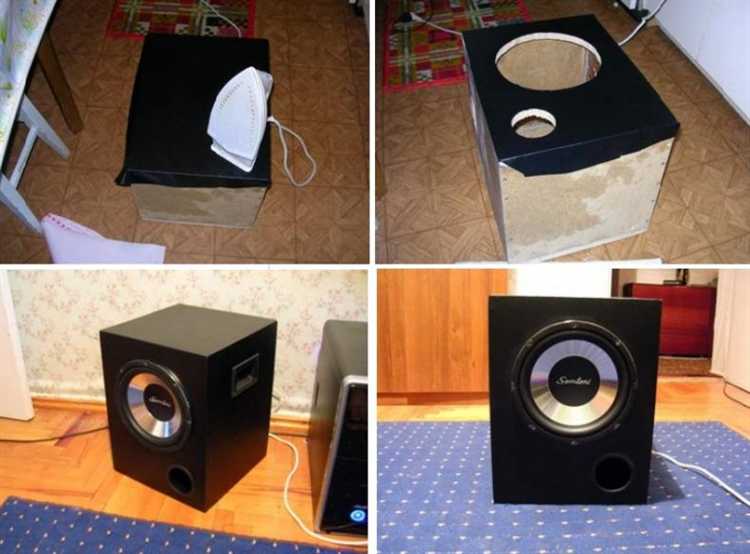

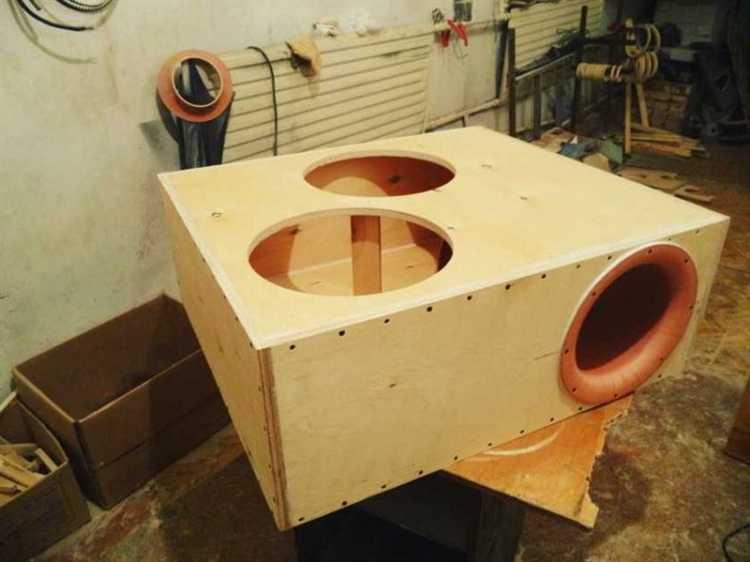

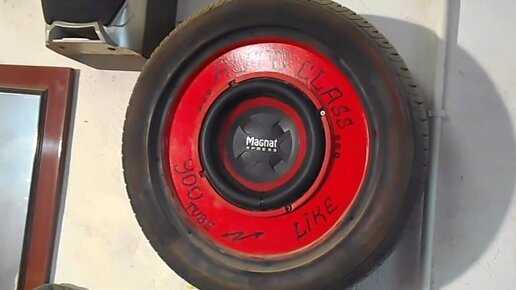

Изготовление корпуса из подручных материалов

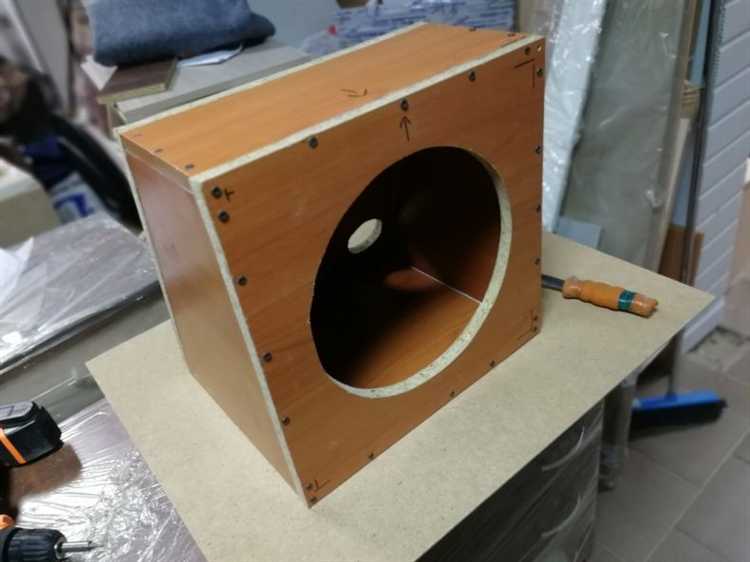

Для корпуса подойдёт фанера толщиной 12–15 мм, остатки ЛДСП или мебельный щит. Оптимальный объём – от 20 до 40 литров, в зависимости от параметров динамика. Если неизвестны параметры, выбирайте объём около 30 литров – универсальный вариант для большинства 8–10 дюймовых низкочастотников.
Раскрой производите ножовкой или электролобзиком. Стыки склеиваются ПВА столярным и дополнительно фиксируются саморезами длиной 35–45 мм. Все внутренние углы промазываются клеем и проклеиваются бумажным скотчем – это уменьшает утечки воздуха.
Передняя панель должна быть съёмной или крепиться снаружи на саморезы – это упростит замену динамика. Диаметр посадочного отверстия вырезается по фактическим размерам фланца, плюс 1 мм на зазор. Заднюю стенку лучше не делать съёмной – лишние щели ухудшат акустику.
Для герметичности корпуса по периметру крышки прокладывается уплотнитель – подойдёт оконный поролон или резиновый шнур. Внутренние стенки оклеиваются ватином или поролоном толщиной 20–30 мм для демпфирования отражений.
При необходимости фазоинвертора можно использовать пластиковую сантехническую трубу диаметром 50–75 мм. Длина рассчитывается экспериментально – начните с 20 см и укорачивайте, добиваясь на слух максимальной отдачи на низких частотах.
Подключение динамика напрямую к источнику звука
Подключение динамика без усилителя возможно только при совпадении электрических характеристик источника сигнала и самого динамика. В большинстве случаев выходная мощность бытовых устройств (например, компьютера, телефона или плеера) не превышает 0.1–0.5 Вт, а сопротивление нагрузки рассчитывается на 16–32 Ом. При этом динамики сабвуферного типа рассчитаны на мощность от 10 Вт и сопротивление 4–8 Ом. Это делает прямое подключение неэффективным и чреватым повреждением источника сигнала.
Если подключение необходимо провести без усилителя, соблюдайте следующие требования:
- Используйте динамик с сопротивлением не менее 16 Ом для снижения нагрузки на источник.
- Применяйте последовательное соединение нескольких резисторов, чтобы довести общее сопротивление до безопасного уровня.
- Не подключайте низкоомные автомобильные сабвуферы напрямую – это приведёт к перегрузке выхода и искажению звука.
- Проверяйте полярность: «+» источника подключается к «+» динамика, иначе возможны фазовые искажения.
Для безопасного подключения используйте следующий порядок действий:
- Измерьте сопротивление динамика мультиметром – оно должно быть не ниже сопротивления выхода источника.
- При необходимости добавьте последовательно резистор мощностью от 5 Вт, рассчитанный на 1–2 Ом, чтобы уменьшить ток.
- Соедините сигнальные провода через 3.5 мм штекер или RCA-разъёмы – в зависимости от источника.
- Убедитесь, что на максимальной громкости корпус источника не перегревается и не возникает искажений.
Звук будет слабо выраженным, особенно на низких частотах. Это физически обусловлено малой выходной мощностью и отсутствием предусиления. Такой способ допустим только для тестирования или временного использования.
Использование пассивного фильтра для разделения частот
Для преобразования обычного динамика в сабвуфер без усилителя необходимо ограничить диапазон воспроизводимых частот. Это достигается с помощью пассивного низкочастотного фильтра, чаще всего реализуемого на катушке индуктивности (дросселе).
Оптимальная частота среза для сабвуфера – 80–120 Гц. Для её расчёта используется формула: f = R / (2πL), где f – частота среза в герцах, R – сопротивление динамика в омах, L – индуктивность катушки в генри. Для динамика на 4 Ом и частоты 100 Гц требуется дроссель примерно на 6,4 мГн.
Катушку можно намотать вручную на ферритовом или воздушном сердечнике. Для проводника подойдёт медный эмалированный провод диаметром 1–1,5 мм. Чем больше диаметр – тем ниже сопротивление и меньше потери мощности. Количество витков зависит от диаметра сердечника и требуемой индуктивности. Измерение осуществляется LC-метром, либо расчётом по эмпирическим формулам.
Фильтр подключается последовательно с динамиком. Обязательно обеспечить надёжные соединения и изоляцию – особенно при размещении внутри самодельного корпуса. Не допускается использование слишком малой индуктивности: в этом случае в динамик попадут средние частоты, что приведёт к искажению звука и снижению эффекта сабвуфера.
Дополнительно можно включить RC-цепочку (резистор и конденсатор параллельно динамику) для сглаживания высокочастотных выбросов, но это требует точного подбора номиналов. В базовой конструкции достаточно одной индуктивности.
Улучшение звука с помощью демпфирующих материалов
Демпфирующие материалы уменьшают внутренние резонансы корпуса сабвуфера, что позволяет получить более чистый и насыщенный бас без искажений. В самодельных конструкциях это особенно важно, поскольку корпус часто не обладает идеальной жесткостью и герметичностью.
Для эффективного гашения вибраций применяются следующие материалы:
- Минеральная вата – обеспечивает высокую звукоабсорбцию и термоизоляцию. Толщина слоя 3–5 см оптимальна для поглощения среднечастотных резонансов.
- Акустический поролон с открытыми ячейками – снижает отражения внутри корпуса, рекомендуется использовать толщиной 2–4 см, не плотнее 25 кг/м³, чтобы не ограничивать движение воздуха.
- Войлок – при плотности около 150 г/м² помогает выравнивать низкочастотные вибрации, хорошо сочетается с минватой для комплексного демпфирования.
- Специальные демпфирующие панели (битумные или из вспененного каучука) – наносятся на внутренние стенки корпуса, предотвращают передачу вибраций на корпусные панели и уменьшают паразитные резонансы.
Расположение материала внутри корпуса должно быть равномерным, без плотных слипшихся участков, чтобы не создавать воздушных камер с резонансами. Заполнение примерно 20–30% внутреннего объёма корпуса минимизирует звуковое отражение без заметного снижения эффективности динамика.
Особенно эффективно комбинировать несколько типов материалов, например, слой минеральной ваты на задней стенке и акустический поролон на боковых, что обеспечивает комплексное подавление разных частотных диапазонов.
Необходимо избегать избыточного утяжеления корпуса, так как повышенный вес снижает удобство эксплуатации и может негативно влиять на прочность креплений динамика.
Проверка работы и устранение возможных неисправностей
Для проверки сабвуфера подключите его к аудиовыходу устройства с низкочастотным сигналом (частоты до 100 Гц). Убедитесь, что динамик правильно подключён по полярности: минус к минусу, плюс к плюсу. Неправильное подключение вызывает искажения и уменьшение громкости.
Проверьте целостность провода и соединений мультиметром в режиме прозвонки. Обрыв или слабый контакт вызывают прерывистый звук или его отсутствие. Осмотрите диффузор динамика на предмет механических повреждений и деформаций, которые влияют на качество баса.
Если звук искажен, проверьте сопротивление динамика. Стандартное значение для сабвуферных динамиков – 4 или 8 Ом. Отклонения в несколько Ом указывают на внутренние повреждения катушки или короткое замыкание.
Низкая громкость при правильных подключениях часто связана с недостаточной подачей сигнала. Используйте активный предусилитель или эквалайзер для усиления низких частот перед сабвуфером. Убедитесь, что в аудиосистеме не активированы фильтры, ограничивающие бас.
Если динамик работает, но нет ощутимого баса, проверьте герметичность корпуса. Воздух, проходящий через щели, снижает эффективность излучения низких частот. Устраните щели уплотнителями или герметиком.
Перегрев катушки свидетельствует о превышении мощности. Ограничьте входной сигнал и избегайте длительной работы на максимальной громкости без усилителя. Перегрев приводит к деформации катушки и снижению ресурса динамика.
В случае полного отсутствия звука повторно проверьте качество пайки и контакты на клеммах. Использование припоя с высокой теплопроводностью обеспечит надежное соединение и предотвратит окисление контактов.
Вопрос-ответ:
Можно ли собрать сабвуфер из обычного динамика без использования усилителя?
Да, это возможно, но стоит понимать, что громкость и качество звука будут ограничены из-за отсутствия дополнительного усиления сигнала. Такой сабвуфер подойдет для небольших помещений или для экспериментов, но для более мощного и чистого звучания обычно применяют усилитель.
Какие материалы и инструменты понадобятся для сборки сабвуфера своими руками из динамика без усилителя?
Для сборки потребуется динамик с низкой частотой воспроизведения, корпус из дерева или фанеры, герметичный клей или уплотнители, провода, а также инструменты для резки и сборки корпуса: электролобзик, отвертки, дрель и, возможно, паяльник для соединения проводов. Важно тщательно подойти к выбору корпуса, так как он влияет на качество звука.
Как правильно подобрать корпус для сабвуфера из динамика без усилителя?
Корпус должен быть прочным и герметичным, чтобы избежать вибраций и утечек воздуха, которые портят звук. Чаще всего используют ящик из дерева или МДФ с толщиной стенок около 15-20 мм. Важно учесть объем корпуса, так как слишком большой или слишком маленький ящик снизит эффективность воспроизведения низких частот. Оптимальный размер зависит от параметров динамика, и можно использовать специальные калькуляторы для расчета объема.
Как улучшить качество баса в сабвуфере без усилителя?
Для улучшения баса можно добавить в корпус специальные акустические наполнители, например, синтепон или минеральную вату — это поможет уменьшить внутренние резонансы. Также важно правильно расположить динамик и обеспечить плотное крепление. Корпус с фазоинвертором иногда помогает усилить низкие частоты, однако его проектирование требует точных расчетов.
Как подключить сабвуфер без усилителя к обычной аудиосистеме?
Если сабвуфер не имеет встроенного усилителя, его можно подключить напрямую к выходу звуковой карты или аудиоплеера, но громкость и сила звука будут ограничены. Иногда для улучшения звучания используют пассивный кроссовер, который отделяет низкие частоты. Важно следить за сопротивлением динамика, чтобы не перегрузить источник сигнала.
