Глубина залегания ПНД трубы напрямую влияет на её долговечность и устойчивость к внешним нагрузкам. Для водопровода в частном секторе рекомендуемая глубина укладки составляет не менее 1,5 метра – ниже уровня промерзания грунта в большинстве регионов России. В северных зонах глубина может достигать 2,0–2,5 метра в зависимости от климатических условий.
Если ПНД труба используется для отвода дождевых или сточных вод, глубина укладки зависит от расчетного гидравлического уклона и типа почвы. Для бытовой канализации минимальная глубина начинается от 0,7 метра, но с обязательным утеплением в зоне промерзания. При прокладке под автомобильными дорогами трубу необходимо укладывать на глубину не менее 0,9–1,2 метра, с обязательным использованием песчаной подушки и защитного слоя гравия или бетонных плит.
Плотность грунта также играет ключевую роль: в глинистых почвах рекомендуется устраивать дополнительное дренажирование, чтобы исключить деформации. В песчаных и супесчаных почвах важно обеспечить стабильную подсыпку из фракционированного песка толщиной не менее 10 см под трубой и 20 см над ней. Засыпка производится послойно с обязательной трамбовкой каждые 20 см.
Несоблюдение нормативной глубины укладки ПНД труб может привести к их механическому повреждению, вспучиванию от мороза или разгерметизации соединений. Оптимальная глубина определяется с учетом типа трубы (PN10, PN16), давления в системе и сезонных изменений температуры. Учитывать следует также наличие иных инженерных коммуникаций и техусловия на земельном участке.
Минимально допустимая глубина укладки ПНД трубы по СНиП
В средней полосе России глубина промерзания составляет 1,2–1,4 м. Следовательно, минимально допустимая глубина укладки трубы для водоснабжения – не менее 1,5–1,7 м. В южных регионах допускается укладка на глубину от 0,8 м, при условии отсутствия риска промерзания. Для труб, не содержащих воду в зимний период, допускается глубина от 0,5 м при обеспечении защиты от механических повреждений.
Для канализационных самотёчных сетей минимальная глубина укладки по СНиП – от 0,7 м. Для напорных систем – от 1 м. При пересечении проезжей части глубина увеличивается до 1,5 м и более, в зависимости от расчетной нагрузки. Использование бетонных кожухов или обсадных труб допускается для уменьшения глубины, но требует обоснования в проектной документации.
Нарушение минимальных параметров без теплоизоляции или других защитных мер недопустимо, так как приводит к повреждению трубы при замерзании или внешнем давлении. Все изменения проектной глубины должны быть подтверждены инженерным расчетом и согласованы с надзорными органами.
Как глубина промерзания влияет на выбор глубины укладки
Глубина промерзания – ключевой параметр при проектировании укладки ПНД трубы. В умеренном климате России этот показатель варьируется от 0,8 до 2,5 м. В Москве и Подмосковье – около 1,4 м, в Новосибирске – до 2,2 м, в Краснодаре – не более 0,8 м. Укладка выше уровня промерзания приводит к замерзанию воды в трубопроводе и риску повреждения системы из-за расширения льда.
ПНД трубы с питьевой или технической водой укладывают ниже уровня сезонного промерзания, с запасом не менее 20 см. Это обеспечивает стабильную работу даже в экстремальные морозы. Например, если в регионе промерзание достигает 1,5 м, трубу размещают на глубине от 1,7 м и глубже. В случае невозможности заглубления используют теплоизоляцию или систему обогрева.
Для безнапорных трубопроводов, например, дренажных систем, глубину подбирают с учетом возможного промерзания, но с акцентом на уклон и водоотведение. При недостаточной глубине в этих случаях возрастает риск ледяных пробок и нарушения проходимости.
Игнорирование данных о промерзании приводит к дополнительным затратам на ремонт и утепление. При проектировании обязательно учитываются региональные нормативы СНиП и данные метеонаблюдений за последние годы.

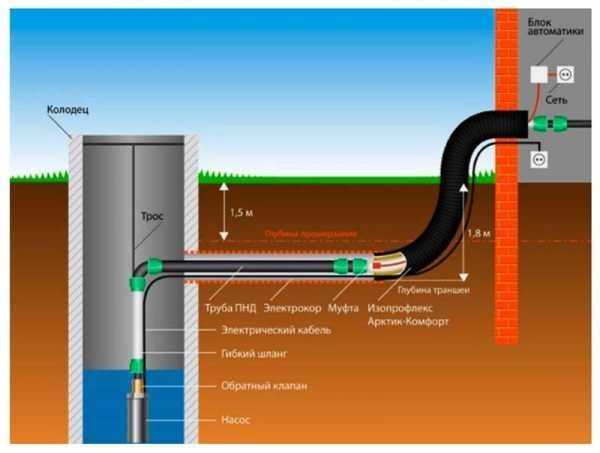

Глубина укладки ПНД трубы для водоснабжения частного дома
При укладке ПНД трубы для водоснабжения важно обеспечить защиту от промерзания. Минимальная глубина траншеи определяется уровнем промерзания грунта в конкретном регионе. Например, для центральной части России этот показатель составляет 1,4–1,8 метра. В более северных регионах – до 2,2 метров.
Трубу необходимо укладывать минимум на 20–30 см ниже уровня промерзания. Это обеспечивает запас прочности и защищает систему от замерзания в суровые зимы. При невозможности достижения требуемой глубины используют теплоизоляцию (например, кожухи из вспененного полиэтилена) или кабельный обогрев.
Оптимальная глубина: 1,6–2,2 м – в зависимости от климатической зоны. Мелкая укладка (менее 1 метра) допустима только при обязательной теплоизоляции и круглогодичном использовании системы.
Дополнительные рекомендации: дно траншеи выравнивают и утрамбовывают, при необходимости устраивают песчаную подушку толщиной 10–15 см. Засыпку проводят послойно, исключая наличие камней и мусора. Допустимый радиус изгиба трубы – не менее 10 диаметров, чтобы избежать механических повреждений.
Соблюдение глубины укладки и изоляции критически важно для долговечной и бесперебойной работы водоснабжения частного дома.
Особенности укладки ПНД трубы ниже уровня промерзания
Укладка ПНД трубы ниже уровня сезонного промерзания необходима для предотвращения замерзания воды внутри трубопровода. Глубина промерзания зависит от региона, например, в Московской области она составляет около 1,4 м, а в северных районах может превышать 2,5 м.
- Минимальная глубина траншеи должна превышать уровень промерзания на 20–30 см для создания запаса тепла.
- Дно траншеи выравнивается и уплотняется. Засыпка производится только песком или песчано-гравийной смесью без включений камней.
- Перед укладкой необходимо использовать подушку из уплотнённого песка толщиной не менее 10 см для распределения нагрузки и защиты трубы от деформации.
- Трубы укладываются без натяжения и перегибов. Допускается незначительное искривление, но с радиусом изгиба не менее 15 диаметров трубы.
- Для минимизации теплопотерь рекомендуется использовать теплоизоляционные материалы: скорлупы из ППУ или экструдированный пенополистирол. Особенно актуально при глубине траншеи менее нормативной.
- В местах переходов через дороги или при риске механических повреждений обязательно использовать футляры или гильзы из ПНД большего диаметра.
- Обратная засыпка выполняется слоями по 20–30 см с послойным уплотнением. Первый слой – исключительно мягкий грунт, исключающий острые включения.
Если нет возможности обеспечить необходимую глубину, необходимо предусмотреть систему греющего кабеля, укладываемого вдоль трубы под теплоизоляцией. Также важно обеспечить доступ к таким участкам для обслуживания.
Требования к глубине укладки при прокладке под дорогами
При пересечении автомобильных дорог ПНД трубы должны укладываться на глубине не менее 1,2 метра от поверхности дорожного полотна до верха трубы. Это обусловлено нормативными требованиями к защите трубопроводов от динамических нагрузок, создаваемых транспортными средствами.
Если труба проходит под дорогой с интенсивным движением или под магистралью федерального значения, глубину следует увеличивать до 1,5 метра. При этом обязательна укладка в защитный кожух или футляр, длина которого должна превышать ширину дорожного полотна минимум на 2 метра в каждую сторону.
Грунт вокруг трубы должен быть тщательно уплотнён, особенно в зоне под дорожным покрытием. Допустимая просадка – не более 2%. Использование песчаной подушки толщиной не менее 15 см под трубой обязательно, с послойным уплотнением каждых 10 см.
Запрещается укладка ПНД труб непосредственно в зону морозного пучения без дополнительной теплоизоляции. В таких условиях глубину прокладки увеличивают до уровня ниже глубины промерзания (обычно 1,8–2,5 м в зависимости от региона).
Нельзя использовать трубы с повреждениями или деформациями при укладке под дорожными конструкциями. Каждая труба должна быть предварительно проверена на целостность и герметичность соединений.
Как учесть давление грунта при определении глубины укладки
Давление грунта на ПНД трубу рассчитывается исходя из плотности и типа грунта, глубины залегания и веса вышележащих слоев. Для расчетов принимается средняя плотность грунта: для песчаных – 1600–1800 кг/м³, для глинистых – 1800–2000 кг/м³. Давление грунта увеличивается на каждые 10 см глубины примерно на 1,6–2 кгс/см².
При определении глубины укладки следует учитывать суммарную нагрузку: вес грунта, возможные динамические нагрузки от транспорта и строительной техники, а также фактор безопасности. Для ПНД труб с диаметром до 110 мм минимальная глубина заложения в глинистых грунтах составляет 0,7 м, что обеспечивает давление около 14 кгс/см². В песчаных грунтах глубина может быть снижена до 0,5 м при условии уплотнения грунта.
Рекомендуется использовать нормативные коэффициенты, учитывающие влажность и сезонные изменения грунта. В условиях сезонного промерзания глубина укладки должна превышать уровень промерзания минимум на 0,1–0,2 м для предотвращения деформаций от морозного пучения.
Дополнительно следует предусмотреть защитные меры: укладку труб на подушку из песка или щебня, что снижает точечные нагрузки и распределяет давление равномерно. В особо сложных грунтах целесообразно применять усиленные ПНД трубы с повышенной толщиной стенки.
Использование утеплителей при малой глубине траншеи
При укладке ПНД труб на глубине менее 0,7 метра защита от промерзания становится критической задачей. Рекомендуется применять утеплители с теплопроводностью не выше 0,04 Вт/(м·К). Наиболее эффективны экструдированный пенополистирол (ЭППС) толщиной от 50 до 100 мм, укладываемый на дно траншеи и по бокам трубы.
Оптимальный слой утеплителя зависит от климатической зоны. Для умеренного климата толщину ЭППС следует брать не менее 70 мм, в холодных регионах – от 100 мм. Важно обеспечить сплошной слой без зазоров, поскольку холодный воздух, проходящий через пустоты, снижает эффективность теплоизоляции более чем на 30%.
Использование геотекстиля под утеплителем повышает защиту от механических повреждений и снижает риск проникновения влаги, что сохраняет теплоизоляционные свойства материала. Рекомендуется укладывать геотекстиль как под утеплитель, так и сверху, перед обратной засыпкой грунтом.
При невозможности применения жестких утеплителей допустимо использование теплоизоляционных матов из минеральной ваты, но с обязательной гидроизоляцией. Толщина таких матов должна быть не менее 100 мм, а сверху необходим слой гидроизоляционной пленки с коэффициентом паропроницаемости менее 0,1 мг/(м·ч·Па).
Для защиты труб в условиях мелкой траншеи следует также учитывать правильный подбор обратной засыпки. Рекомендуется применять песчаную смесь с плотностью не менее 1,6 г/см³, без крупных фракций, для минимизации теплопотерь и предотвращения механического воздействия на утеплитель.
При проектировании системы с малой глубиной укладки необходимо предусмотреть проведение теплотехнических расчетов с учетом среднегодовой температуры грунта, сезонных колебаний и типа утеплителя, чтобы гарантировать отсутствие промерзания труб и стабильную работу коммуникаций.
Как влияет уклон и рельеф местности на глубину укладки
Рельеф и уклон местности оказывают прямое влияние на выбор глубины укладки ПНД трубы, поскольку от этого зависит защита трубы от механических нагрузок и возможность стабильного отвода воды.
- При уклоне менее 3% глубина укладки обычно соответствует нормативным значениям (от 0,7 до 1,2 м), при этом важно соблюдать минимальный запас по глубине для защиты от промерзания.
- На склонах с уклоном от 3% до 10% рекомендуется увеличить глубину на 10–20 см, чтобы предотвратить подмыв и смещение трубы под воздействием поверхностного стока и эрозии почвы.
- Для участков с уклоном свыше 10% глубина укладки должна учитывать необходимость создания устойчивого основания с противоэрозионными мероприятиями – это может потребовать углубления на 30 см и более.
Рельеф с выраженными перепадами высот вызывает неоднородность давления грунта на трубу, что требует дополнительных мер:
- В пониженных участках глубина укладки увеличивается для защиты от подтопления и накопления грунтовых вод.
- В местах с подъемом целесообразно предусмотреть защитные короба или укладку на стабилизирующем слое, что может позволить сохранить нормативную глубину, но повысить устойчивость.
- В переходных зонах между горизонтальными и наклонными участками необходимо выполнять проектные расчеты с учётом гидравлических нагрузок и сил сдвига.
Также уклон влияет на организацию дренажа и вентиляции трубопровода. При значительном уклоне важно предусмотреть защитные элементы и специальные прокладки, чтобы исключить образование воздушных пробок и застой воды.
Итогом становится комплексный подход: увеличение глубины в местах риска эрозии и подтопления, применение стабилизирующих оснований и организация контроля стока, что обеспечивает долговечность и надежность ПНД трубопровода.
Вопрос-ответ:
Какая минимальная глубина укладки ПНД трубы в грунте для водоснабжения?
Минимальная глубина укладки полиэтиленовой трубы низкого давления (ПНД) зависит от климатических условий региона и типа грунта. Обычно для защиты от промерзания трубопровод укладывают ниже глубины сезонного промерзания почвы, что может составлять от 0,8 до 1,2 метра. Важно также учитывать нагрузку на трубу и необходимость доступа для ремонта.
Почему нельзя прокладывать ПНД трубы слишком близко к поверхности земли?
Если труба расположена слишком близко к поверхности, она подвергается воздействию перепадов температуры, механическим повреждениям от транспорта или сельхозтехники, а также риску замерзания. Это может привести к трещинам, деформации и утечкам, что существенно сокращает срок службы трубопровода и увеличивает расходы на ремонт.
Как определить оптимальную глубину укладки ПНД трубы в нестабильном грунте?
Для грунтов с высокой подвижностью или слабой несущей способностью следует проводить геотехнические изыскания. Часто в таких условиях рекомендуют укладывать трубы на глубину, превышающую промерзание, с дополнительной подсыпкой из песка или щебня для равномерного распределения нагрузки. Иногда используют специальные защитные короба или утеплительные материалы, чтобы минимизировать деформации и сдвиги.
Влияет ли глубина укладки ПНД трубы на её гидравлические свойства?
Сама по себе глубина укладки не меняет гидравлические характеристики трубы. Однако на глубине с более стабильной температурой вода меньше охлаждается и реже происходит образование конденсата или льда внутри трубы, что положительно сказывается на работе системы. Кроме того, правильная глубина предотвращает повреждения, которые могут нарушить герметичность и снизить пропускную способность.
Какие нормативы регулируют глубину прокладки ПНД труб в земле?
В России глубина прокладки пластиковых труб регулируется несколькими документами, среди которых СНиП 2.04.03-85 «Внутренний водопровод и канализация зданий» и СП 40-102-2000. В этих нормативных актах указаны минимальные глубины в зависимости от климатической зоны и назначения трубопровода. Следование этим правилам помогает обеспечить долговечность и безопасность эксплуатации системы.
Как определяется оптимальная глубина укладки ПНД трубы в грунте для разных условий эксплуатации?
Глубина укладки ПНД трубы зависит от нескольких факторов: типа грунта, климатических условий, нагрузки на грунт (например, транспортной или пешеходной), а также назначения трубопровода. В плотных или слабых грунтах глубина может варьироваться, чтобы предотвратить повреждения. Обычно в зонах с промерзанием грунта труба укладывается ниже уровня промерзания, чтобы избежать деформаций и разрывов. Для прокладки под дорогами глубина увеличивается, учитывая вес транспорта и необходимость защитного слоя. Конкретные нормативы могут различаться, но стандартно глубина варьируется от 0,7 до 1,2 метра.
Какие последствия могут возникнуть при неправильной глубине укладки полиэтиленовой трубы в земле?
Если труба уложена слишком мелко, существует риск её повреждения из-за механических нагрузок, например, при движении техники или пешеходов, а также от воздействия отрицательных температур. Это может привести к деформации, протечкам или разрушению трубопровода. При слишком глубокой укладке увеличиваются затраты на земляные работы и материалы, а также могут возникнуть сложности с обслуживанием и ремонтом. Кроме того, неправильно выбранная глубина может привести к образованию воздушных карманов и застою воды, что сокращает срок службы трубы. Поэтому важно соблюдать рекомендованные параметры и учитывать конкретные условия участка.
