Обозначение резьбы «1 2м» вызывает путаницу из-за нестандартного написания. Чаще всего речь идет о метрической резьбе с диаметром 12 мм, которую правильно записывать как M12. Цифра «1» в начале может быть ошибкой или указанием на длину участка резьбы, а буква «м» – сокращение от «метрическая». Чтобы точно определить тип резьбы, необходимо учитывать контекст применения и стандарты ГОСТ.
Метрическая резьба M12 относится к резьбовым соединениям с номинальным внешним диаметром 12 мм. Стандартный шаг для такой резьбы – 1,75 мм, но встречаются варианты с мелким шагом: 1,5 мм, 1,25 мм и 1 мм. Выбор зависит от требований к прочности и точности соединения. При работе с деталями, на которых указано «1 2м», необходимо использовать штангенциркуль или резьбомер для точного измерения параметров.
Для правильного подбора метчиков и плашек важно сверяться с метрическими стандартами, например, ГОСТ 24705-2004 или ISO 261. Резьба M12 широко применяется в машиностроении, строительстве и сантехнике. При проектировании или ремонте важно учитывать не только диаметр и шаг, но и класс точности, допуски и тип резьбы (наружная или внутренняя).
Если обозначение «1 2м» встречается в документации или на изделии, которое поставляется из-за рубежа, рекомендуется уточнить у производителя стандарты, по которым изготовлена деталь. Это поможет избежать несовместимости при сборке и обеспечить надежность соединения.
Что означает метрическая резьба 1/2м
Обозначение «1/2м» в контексте метрической резьбы представляет собой ошибочную или устаревшую запись. В системе метрических резьб, принятой по стандарту ISO, не используется дробное обозначение диаметра. Вместо этого применяется обозначение в миллиметрах, например, M12, где «M» указывает на метрическую резьбу, а число – на номинальный внешний диаметр резьбы в мм.
Дробное значение «1/2» (что эквивалентно 12,7 мм) характерно для дюймовой системы резьб, но при этом символ «м» (или «М») указывает на метрическую резьбу, что создаёт противоречие. Такое обозначение часто возникает при переводе с дюймовой системы на метрическую без корректного соответствия между системами измерений.
Если необходимо получить метрическую резьбу, близкую к 1/2 дюйма (12,7 мм), в метрической системе аналогами будут, например, резьбы M12×1.5 или M14×1.5, в зависимости от требований к посадке и шагу. Выбор должен основываться на точных параметрах соединяемых деталей: допусках, нагрузках, материалах.
Для корректного подбора резьбы необходимо использовать метрические обозначения по ГОСТ 24705 или ISO 724. Использование дробного обозначения недопустимо при разработке новых соединений или оформлении чертежей.
Как расшифровывается обозначение 1/2м в метрической резьбе
- 1/2 – это дюймовое значение, соответствующее внешнему диаметру резьбы. 1/2 дюйма = 12,7 мм.
- м – указывает на метрическое исполнение. Но на практике чаще всего это не метрическая, а трубная цилиндрическая резьба (G 1/2), ошибочно обозначенная как метрическая.
Если рассматривать резьбу с обозначением «1/2м» как трубную:
- Номинальный проход трубы – 1/2 дюйма.
- Наружный диаметр резьбы – около 20,955 мм.
- Шаг – 1,814 мм (примерно 14 ниток на дюйм).
В метрической системе такое обозначение считается некорректным. Стандартная метрическая резьба обозначается, например, как «M12×1.75», где:
- M – указывает на метрическую резьбу;
- 12 – номинальный внешний диаметр в мм;
- 1.75 – шаг резьбы в мм.
Если вы встретили обозначение «1/2м» на деталях или чертежах, рекомендуется:
- Уточнить, имеется ли в виду трубная резьба G 1/2.
- Проверить соответствие реальных размеров (наружный диаметр, шаг) при помощи резьбомеров и штангенциркуля.
- При необходимости перезакладывать обозначение по стандарту ГОСТ 6357 (для трубной резьбы) или ISO 261 (для метрической).

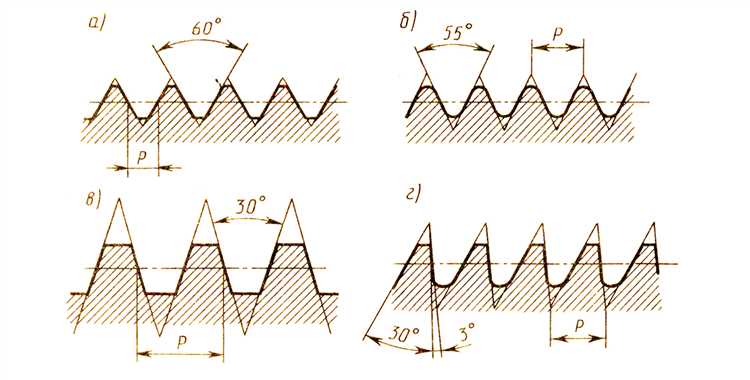

Чем отличается метрическая резьба 1/2м от дюймовой резьбы 1/2
Метрическая резьба 1/2м имеет диаметр 0,5 дюйма, что эквивалентно 12,7 мм, однако обозначение «м» указывает, что шаг резьбы измеряется в миллиметрах. Например, стандартный шаг для такой резьбы – 1,75 мм. Угол профиля составляет 60°, что характерно для всей метрической системы. Диаметр и шаг строго соответствуют метрическому стандарту ISO.

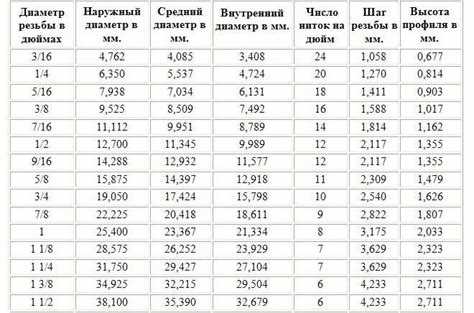

Дюймовая резьба 1/2 также имеет наружный диаметр 12,7 мм, но шаг измеряется в количестве ниток на дюйм (TPI). Например, наиболее распространённая резьба BSP 1/2 имеет 14 ниток на дюйм и профиль с углом 55° (стандарт Whitworth). Это принципиальное отличие приводит к несовместимости с метрическими элементами даже при внешней схожести размеров.
Основное различие – метрика использует шаг в миллиметрах и угол 60°, а дюймовая – нитки на дюйм и угол 55°. Попытка соединить такие резьбы приведёт к заклиниванию или течи из-за несовпадения профиля. Перед подбором фитингов, метчиков или калибров следует точно определить тип системы. Универсального перехода между ними нет – используются специальные адаптеры.
Где применяется метрическая резьба с обозначением 1/2м
Метрическая резьба с обозначением 1/2м (или М12, если следовать стандартной метрической нотации) активно используется в сборочных соединениях, где требуется надежное крепление с возможностью многократного демонтажа. Такие резьбы входят в стандартный ассортимент метизов по ГОСТ 24705 и применяются в деталях машин, узлах оборудования и строительных конструкциях.
В машиностроении крепеж с резьбой 1/2м встречается в корпусных соединениях двигателей, редукторов и гидравлических агрегатов. Диаметр 12 мм обеспечивает достаточный запас прочности при работе с динамическими нагрузками, что особенно важно для механизмов с подвижными элементами.
В сантехнике и системах отопления метрическая резьба 1/2м используется для соединения кранов, фитингов и переходников, рассчитанных на давление до 1,6 МПа. Здесь важно строгое соблюдение допусков, чтобы исключить протечки и обеспечить герметичность.
При монтаже металлоконструкций резьбовые шпильки и болты с резьбой 1/2м применяются для сборки элементов несущих рам и узлов, подверженных вибрациям. Резьба легко сочетается с гайками стандартов ISO и ГОСТ, что упрощает закупку и замену компонентов.
Для крепления оборудования к бетонным основаниям часто используют анкерные болты с резьбой 1/2м. Такой диаметр обеспечивает необходимую устойчивость при фиксации станков, шкафов управления и силовых щитов.
Какие параметры у метрической резьбы 1/2м: шаг, профиль, диаметр

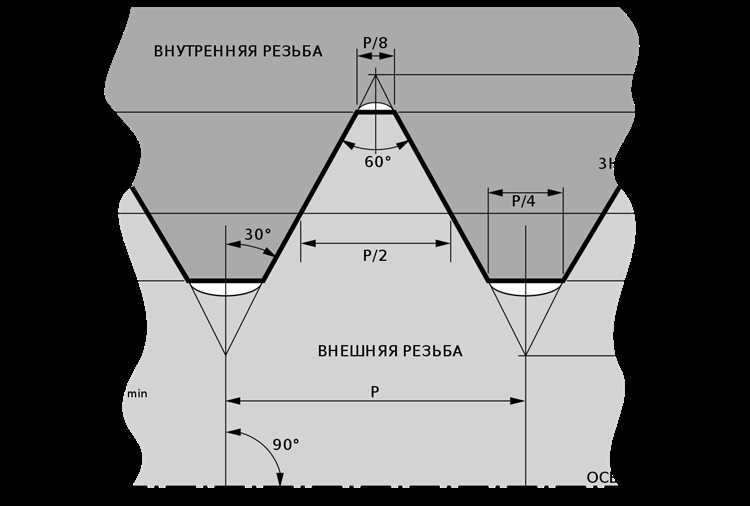

Профиль резьбы – треугольный, с углом профиля 60°, согласно стандарту ISO 68-1. Этот угол одинаков для всех метрических резьб и определяет форму резьбового витка. Глубина нарезки и форма впадин и вершин регламентированы ГОСТ 24705 и ISO 965.
Внутренний диаметр отверстия под нарезку резьбы М12×1,75 составляет примерно 10,2 мм, а для М12×1,25 – около 10,8 мм. Эти значения критичны при сверлении перед нарезанием, чтобы обеспечить правильную посадку болта и избежать износа инструмента.
Точная идентификация резьбы 1/2м требует замеров диаметра и шага. Если номинальный диаметр составляет 12,7 мм, а шаг отличается от стандартных метрических, возможна нестандартная комбинация или переходная резьба, требующая индивидуального подбора метчика и калибра.
Как определить метрическую резьбу 1/2м на практике
Метрическая резьба 1/2м обозначает диаметр наружного резьбового элемента примерно 12,5 мм и шаг резьбы, характерный для данного размера. Для точного определения необходимо измерить диаметр резьбы и шаг ниток.
Используйте штангенциркуль с точностью не хуже 0,05 мм для замера внешнего диаметра резьбы. В случае резьбы 1/2м наружный диаметр должен находиться в диапазоне около 12,0–12,5 мм, в зависимости от допусков.
Шаг резьбы измеряется специальным резьбовым калибром или микрометром с ниточным шаблоном. Для 1/2м стандартный шаг составляет 1,0 мм. Если под рукой нет резьбового шаблона, можно измерить расстояние между 10 витками резьбы и разделить на 10.
Для проверки профиля резьбы используйте резьбовой калибр с меткой М12х1,0 – он должен легко проходить по резьбе без заеданий. Если калибр входит с усилием или не доходит, резьба либо нестандартная, либо повреждена.
На практике также полезно сверить результаты с технической документацией или справочными данными, чтобы исключить возможные отклонения в деталях.
Подходит ли метрическая резьба 1/2м для сантехнических соединений
Метрическая резьба 1/2м обозначает резьбу с диаметром 12,5 мм и шагом, характерным для метрических стандартов. В сантехнике чаще используются трубные резьбы стандарта BSP (British Standard Pipe) или NPT (National Pipe Thread), которые имеют конусную или цилиндрическую форму и специфическую геометрию профиля резьбы.
Резьба 1/2м не является стандартной трубной резьбой и не гарантирует герметичности при соединении сантехнических деталей без дополнительных уплотнителей и адаптеров. Использование метрической резьбы в трубопроводах приводит к риску протечек из-за несовпадения профиля резьбы и угла наклона витков.
Если возникает необходимость использовать резьбу 1/2м в сантехнических системах, требуется применять специальные переходники с метрической на трубную резьбу, а также герметизирующие материалы – ленты ФУМ или пасты, сертифицированные для водопроводных систем.
Для бытовых и промышленных сантехнических соединений оптимальным решением остаются резьбы стандарта G 1/2″ (BSP) или 1/2″ NPT, которые обеспечивают надежное и герметичное соединение без сложных адаптаций.
Какие инструменты и метчики использовать для нарезки резьбы 1/2м
- Метчики:
- Используйте комплект из трех метчиков: «черновой» (для начального сверления), «средний» (для формирования резьбы) и «чистовой» (для окончательной обработки).
- Подбирайте метчики с маркировкой M12x1.5, соответствующие стандарту ISO.
- Лучше выбирать метчики из быстрорежущей стали (HSS) или с покрытием TiN для повышения износостойкости и снижения трения.
- Сверло для отверстия под резьбу:
- Диаметр сверла для предварительного отверстия под резьбу 1/2м – 10,5 мм.
- Используйте сверла с острым углом заточки (118°–130°) для точного и чистого отверстия.
- Ручные и машинные инструменты:
- Для нарезки вручную – используйте вороток с крепким креплением метчика и плавным вращением.
- Для машинной нарезки – подходят пневматические или электрические резьбонарезные машины с регулировкой оборотов.
- Вращение метчика должно быть строго по часовой стрелке с обязательными периодическими реверсами для очистки стружки.
- Смазочные материалы:
- Применяйте специальное резьбонарезное масло или густую смазку, например, керосин с добавками, для снижения износа инструмента и улучшения качества резьбы.
Использование указанных инструментов и правильная техника нарезки обеспечивают точную, чистую и долговечную резьбу 1/2м без повреждений и перекосов.
Вопрос-ответ:
Что значит обозначение резьбы «1/2М» в метрической системе?
Обозначение «1/2М» указывает на номинальный диаметр резьбы, равный половине дюйма (около 12,7 мм), с метрическим профилем. Буква «М» говорит о том, что резьба метрическая, то есть шаг и профиль стандартизированы по международным нормам.
Какие параметры включает в себя метрическая резьба 1/2М кроме диаметра?
Кроме номинального диаметра около 12,7 мм, резьба 1/2М характеризуется шагом — расстоянием между соседними витками резьбы, углом профиля в 60 градусов и высотой резьбы. Эти параметры регулируются стандартом, чтобы обеспечить совместимость с другими деталями.
Как определить, подходит ли резьба 1/2М для соединения с другой деталью?
Для проверки совместимости нужно сравнить диаметр и шаг резьбы обеих деталей. Если на одной из них написано 1/2М, то другая должна иметь точно такой же номинал и шаг, указанный в стандартах для метрической резьбы этого размера. Кроме того, важно учитывать направление витков — обычно резьбы правые.
Почему важно знать точное обозначение резьбы, например 1/2М, при выборе крепежа?
От точного соответствия резьбы зависит надежность и герметичность соединения. Если диаметр или шаг резьбы не совпадают, детали могут не соединиться или повреждаться при монтаже. Это может привести к поломкам или протечкам в механизмах.
Где чаще всего применяются крепежные изделия с резьбой 1/2М?
Резьба 1/2М широко используется в строительстве, сантехнике и машиностроении для соединения труб, фитингов и крепежа средней величины. Этот размер считается универсальным и часто встречается в деталях, где требуется надежное крепление с метрическим профилем.
