При расчёте объёма воды в колодце ключевым параметром становится геометрический размер бетонного кольца. Стандартное кольцо ЖБИ, применяемое в большинстве частных колодцев, имеет внутренний диаметр 1 метр и высоту 0,9 метра. Формула для объёма цилиндра – V = π × r² × h, где r – радиус, h – высота. Подставляя значения, получаем: 3,14 × 0,5² × 0,9 ≈ 0,71 м³. Один кубический метр – это 1000 литров, значит в одном таком кольце умещается около 710 литров воды.
Если диаметр кольца отличается, например, используется изделие с внутренним диаметром 0,8 метра, то расчёт меняется: 3,14 × 0,4² × 0,9 ≈ 0,45 м³, что соответствует 450 литрам. Поэтому при проектировании важно точно знать размеры колец, чтобы правильно рассчитать водоёмкость колодца.
Также необходимо учитывать, что полезный объём будет меньше теоретического из-за осадков, донного ила, погружённого насоса или естественного водопритока. Чтобы получить точные данные, рекомендуется производить замер глубины и уровня воды в конкретный сезон, так как объём может меняться в зависимости от времени года и интенсивности водоснабжения.
Как рассчитать объем воды в стандартном бетонном кольце
Для расчета объема воды в бетонном кольце необходимо знать внутренний диаметр и высоту кольца. Наиболее распространённый тип кольца – КС 10-9 – имеет внутренний диаметр 1000 мм (1 м) и высоту 890 мм (0,89 м).
Объем рассчитывается по формуле цилиндра: V = π × r² × h, где r – радиус, h – высота. Радиус кольца составляет 0,5 м. Подставляем значения: V = 3,1416 × 0,5² × 0,89 ≈ 0,7 м³.
0,7 м³ – это приблизительно 700 литров. Это максимальный объем воды, который помещается в кольцо при полном заполнении. Если вода не доходит до края, учитывается фактический уровень: умножьте фактическую глубину воды в метрах на площадь основания (π × r² = 0,785 м²).
Пример: уровень воды – 0,6 м. Тогда V = 0,785 × 0,6 ≈ 0,47 м³ или 470 литров.
Если колодец состоит из нескольких колец, итоговый объем определяется умножением объема одного кольца на количество полностью заполненных и добавлением частичного объема последнего кольца с неполным уровнем воды.
Типовые размеры колодезных колец и их водоёмкость
Колодезные кольца стандартизированы по ГОСТ и выпускаются в нескольких распространённых размерах, от которых напрямую зависит объём удерживаемой воды. Водоприёмные кольца чаще всего имеют внутренний диаметр 1000 мм и 1500 мм, при этом высота может варьироваться.
- Кольцо КС 10-9: внутренний диаметр – 1000 мм, высота – 890 мм. Объём воды в одном кольце около 0,7 м³.

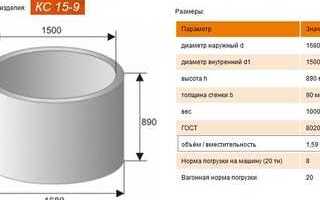

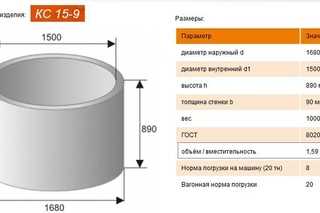

- Кольцо КС 15-9: внутренний диаметр – 1500 мм, высота – 890 мм. Объём воды – примерно 1,6 м³.

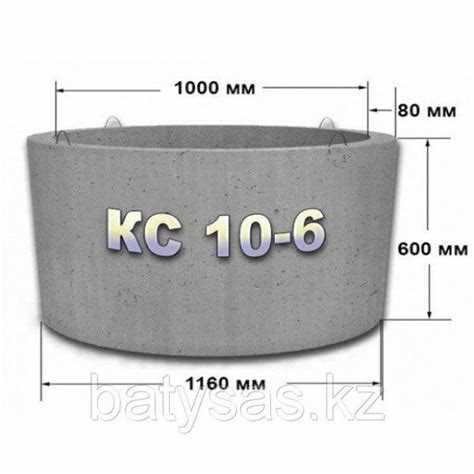

- Кольцо КС 10-6: внутренний диаметр – 1000 мм, высота – 600 мм. Объём – около 0,47 м³.
- Кольцо КС 15-6: внутренний диаметр – 1500 мм, высота – 600 мм. Объём – порядка 1,1 м³.
При расчёте водоёмкости следует учитывать только внутренний диаметр кольца, так как объём определяется по формуле V = π × r² × h. Например, для кольца диаметром 1000 мм и высотой 890 мм, объём вычисляется как V = 3,14 × (0,5)² × 0,89 ≈ 0,7 м³.
Для колодцев с накопительной функцией рационально использовать кольца диаметром 1500 мм – при одинаковой глубине они обеспечивают в 2,3 раза больший объём воды по сравнению с кольцами диаметром 1000 мм.
Выбор конкретного размера зависит от водопотребления, глубины водоносного слоя и планируемой конструкции шахты. Чем выше кольцо, тем меньше стыков и потенциальных утечек, но тем сложнее монтаж. Для удобства обслуживания и большей ёмкости рекомендуется использовать меньшее количество более высоких колец большого диаметра.
Что влияет на уровень заполнения кольца водой
Уровень воды в колодезном кольце зависит от конкретных гидрогеологических и конструктивных факторов. Знание этих параметров позволяет точно оценить приток воды и предотвратить сезонные перебои в водоснабжении.
- Глубина установки кольца. Кольца, расположенные ниже уровня водоносного горизонта, заполняются быстрее и стабильнее. При установке выше – вода может не поступать вовсе.
- Тип водоносного слоя. Песчаные горизонты пропускают воду активнее, чем глинистые. В зоне супесей приток умеренный, но стабильный. Если кольцо установлено в плотных глинах – водоотдача минимальна.
- Сезонные колебания уровня грунтовых вод. Весной уровень поднимается на 1–2 метра из-за таяния снега, летом – снижается. При расчётах важно учитывать минимум, особенно для летнего водопотребления.
- Гидроизоляция стыков. Если швы между кольцами заделаны герметиком или цементным раствором, боковой приток снижается. Иногда его отключение критично для уровня воды.
- Наличие дренажных отверстий. В нижних кольцах их делают для увеличения фильтрации. Отверстия эффективны в песчаных и супесчаных грунтах, бесполезны в суглинках и глинах.
- Диаметр кольца. При одинаковом притоке воды большее кольцо заполняется медленнее. Например, при притоке 100 литров в сутки кольцо Ø1 м высотой 90 см будет заполняться в 1,5 раза быстрее, чем кольцо Ø1,5 м.
- Уровень залегания водоупорного слоя. Если кольцо упирается в водонепроницаемую глину, приток идёт только сверху и через боковые стенки. При отсутствии водоупора возможен фильтрационный отток.
Перед устройством колодца проводят разведочное бурение или анализ соседних источников, чтобы определить оптимальную глубину и конструкцию кольца. Это позволяет избежать проблем с малым или нестабильным уровнем воды.
Как измерить фактический уровень воды в колодце
Для точного измерения уровня воды потребуется измерительный груз с верёвкой или рулетка с поплавком. Груз должен быть узким и тяжёлым, чтобы исключить отклонения при погружении.
Опустите груз на верёвке до момента, пока он не коснётся зеркала воды. Зафиксируйте длину погружённой части. Это значение от уровня земли до поверхности воды. Далее опускайте груз до дна, запоминая полную длину. Разница между этими двумя значениями даст фактическую глубину водяного столба.
Для повышения точности рекомендуется проводить измерение в утренние часы, до активного водоразбора. Повторите процедуру минимум дважды, чтобы исключить случайные ошибки. В случае бетонных колец стандартной высоты (например, 0,9 м), зная глубину водяного слоя, можно определить количество заполненных колец и рассчитать общий объём воды.
Использование ультразвуковых или лазерных уровнемеров даёт более точные данные, особенно в глубоких колодцах. При отсутствии приборов допустима проверка с помощью плотной пластиковой бутылки с грузом: при касании воды слышен характерный звук, фиксируется длина троса.
Регулярные замеры с фиксацией данных позволяют отслеживать сезонные колебания уровня и выявлять снижение дебета колодца.
Разница между геометрическим и полезным объемом
Геометрический объем кольца рассчитывается как объем цилиндра по формуле V = π × R² × h, где R – внутренний радиус кольца, h – высота. Например, при диаметре 1 метр (радиус 0,5 м) и высоте 0,9 м, геометрический объем составляет около 0,71 м³.
Полезный объем – это реальный объём воды, который можно использовать. Он всегда меньше геометрического из-за осадка на дне, неровностей кладки и неполного заполнения. Также учитывается уровень забора воды: насос или ведро не опускаются до самого дна, чтобы избежать подъема ила. Обычно вычитается 10–15% от геометрического объема.
Для точного расчета полезного объема рекомендуется учитывать технические параметры оборудования и особенности дна колодца. Если используется насос с забором воды на высоте 20 см от дна, эта высота исключается из расчета. При том же диаметре кольца полезный объем составит около 0,56 м³.
Разница между объемами критична при проектировании водоснабжения: ошибка даже на 0,1 м³ может привести к дефициту воды при пиковом потреблении. Поэтому для практических расчетов используют именно полезный объем.
Примеры расчётов объема воды для разных диаметров колец
Объем воды в одном бетонном кольце колодца рассчитывается по формуле V = π × (D/2)² × h, где D – внутренний диаметр кольца, h – высота кольца, π ≈ 3.14.
Для кольца диаметром 1000 мм (1 м) и высотой 900 мм (0.9 м):
V = 3.14 × (1 / 2)² × 0.9 = 3.14 × 0.25 × 0.9 = 0.7065 м³ (706.5 литров).
Кольцо диаметром 1200 мм (1.2 м) при той же высоте 0.9 м:
V = 3.14 × (1.2 / 2)² × 0.9 = 3.14 × 0.36 × 0.9 = 1.017 м³ (1017 литров).
Для кольца диаметром 1500 мм (1.5 м) и высоты 1 м:
V = 3.14 × (1.5 / 2)² × 1 = 3.14 × 0.5625 × 1 = 1.767 м³ (1767 литров).
Рекомендуется использовать реальные размеры колец, учитывая внутренний диаметр, а не внешний, для точного подсчета объема воды.
Высоту кольца берите по фактической отметке залегания воды внутри колодца, чтобы определить максимально доступный объем.
Как использовать данные об объеме для подбора насоса
Объем воды в одном кольце колодца определяет максимальный запас жидкости, доступный для подъема за один цикл работы насоса. Для точного подбора оборудования необходимо учитывать этот объем вместе с необходимой производительностью и глубиной подъема.
Например, если объем кольца составляет 0,25 м³ (250 литров), а насос планируется включать не реже чем раз в 10 минут, то минимальная производительность насоса должна быть не менее 1500 литров в час, чтобы полностью откачивать объем за цикл и избегать простоев.
Глубина подъема влияет на мощность мотора. При увеличении глубины на каждые 10 метров необходимо повышать напор насоса примерно на 1 бар. Для колодцев глубиной 15 метров рекомендуются насосы с напором от 1,5 до 2 бар, чтобы обеспечить стабильный поток.
Рекомендуется выбирать насос с запасом производительности около 10-20% относительно расчетного объема, чтобы компенсировать потери из-за износа и загрязнения фильтров.
Если объем кольца мал (меньше 0,1 м³), лучше рассмотреть насосы с возможностью непрерывной работы малой мощности, чтобы не допустить частых включений, сокращающих ресурс устройства.
Используя точные данные об объеме, глубине и требуемой частоте откачки, можно подобрать насос, оптимальный по мощности и ресурсу, что повысит эффективность системы водоснабжения и продлит срок службы оборудования.
Вопрос-ответ:
Как определить объем воды в одном кольце колодца?
Для расчета объема воды в одном кольце необходимо знать внутренний диаметр кольца и его высоту. Объем рассчитывается по формуле объема цилиндра: V = π × (r²) × h, где r — радиус внутреннего отверстия кольца, h — высота кольца. Радиус получается как половина внутреннего диаметра. Полученный результат будет в кубических метрах, если размеры заданы в метрах.
Почему важно знать объем воды в одном кольце колодца при строительстве?
Знание объема воды помогает оценить, сколько жидкости может храниться в определенной части колодца. Это важно для планирования потребностей в воде, а также для контроля уровня и состояния водоносного слоя. При монтаже колец это позволяет понимать, насколько глубоко стоит опускать очередное кольцо, чтобы обеспечить достаточный запас воды для использования.
Можно ли рассчитать объем воды в кольце колодца, если оно не полностью заполнено?
Да, в этом случае необходимо измерить уровень воды внутри кольца и использовать его как высоту заполнения. Формула объема цилиндра остается той же, но вместо полной высоты кольца берется высота уровня воды. Если измерения произведены в сантиметрах, результат нужно перевести в кубометры, учитывая соответствующие единицы.
Как внутренний диаметр кольца влияет на объем воды?
Внутренний диаметр кольца напрямую влияет на площадь поперечного сечения, которая входит в формулу объема через радиус. При увеличении диаметра радиус растет, а объем воды увеличивается по квадрату радиуса, что означает значительный рост вместимости при небольшом увеличении диаметра.
Какие ошибки часто допускают при вычислении объема воды в колодезном кольце?
Часто неверно принимают наружный диаметр за внутренний, что ведет к завышению объема. Также ошибкой бывает не учитывать высоту заполнения водой, если кольцо не наполнено полностью. Еще одна распространённая ошибка — неправильное измерение радиуса, например, использование диаметра вместо радиуса в формуле. Все эти неточности приводят к неверным расчетам.
Как рассчитать объем воды в одном кольце колодца?
Объем воды в одном кольце колодца определяется умножением внутренней площади кольца на высоту уровня воды внутри него. Для этого нужно измерить внутренний диаметр кольца, затем вычислить площадь круга по формуле S = π × (d/2)², где d — диаметр. Далее полученную площадь умножают на высоту водного столба, то есть расстояние от дна кольца до поверхности воды. Результат будет в кубических метрах или литрах в зависимости от используемых единиц измерения.
