Вес медного кабеля состоит из двух основных компонентов: меди и изоляционного материала. Для точного определения количества меди в 20 кг кабеля необходимо учитывать тип и конструкцию провода, а также толщину изоляции. Обычно доля меди в электрическом кабеле варьируется от 60% до 95% от общего веса.
Кабели с тонкой изоляцией, предназначенные для высокочастотных и силовых сетей, содержат до 90-95% меди, тогда как в силовых кабелях с толстой резиновой или пластиковой оболочкой доля меди снижается до 60-75%. Например, стандартный медный многожильный кабель марки ВВГ имеет меди около 80% от массы.
Практическая рекомендация: если точный тип кабеля неизвестен, можно использовать средний коэффициент 85% для оценки массы меди. Это означает, что в 20 кг медного кабеля примерно 17 кг чистой меди. Для более точного расчёта потребуется знать конкретную марку и конструкцию кабеля.
Типы медных кабелей и их медиосодержание
Однопроволочные кабели состоят из одного толстого медного провода. Их медиосодержание близко к 100%, так как весь вес кабеля приходится на чистую медь, за вычетом минимальной изоляции. В 20 кг такого кабеля примерно 19–19,5 кг меди.
Многопроволочные кабели состоят из множества тонких медных жил, скрученных вместе. За счет изоляции и оболочки меди в них около 90–95%. В 20 кг такого кабеля содержание меди варьируется от 18 до 19 кг, в зависимости от толщины изоляции.
Электроустановочные кабели с медными жилами обычно имеют изоляцию из ПВХ или резины. Медиосодержание составляет порядка 85–90%, что означает 17–18 кг меди на 20 кг кабеля. Учитывайте, что плотность и толщина изоляции влияют на точные показатели.
Кабели с броней имеют дополнительный слой металлической защиты, который снижает долю меди в общем весе до 70–80%. Из 20 кг такого кабеля меди около 14–16 кг, остальное – броня и изоляция.
Рекомендация: при расчёте медиосодержания учитывайте спецификации производителя и тип изоляции. Для точных подсчетов используйте данные с технических паспортов кабеля, поскольку одни и те же категории кабелей могут существенно различаться по конструкции.

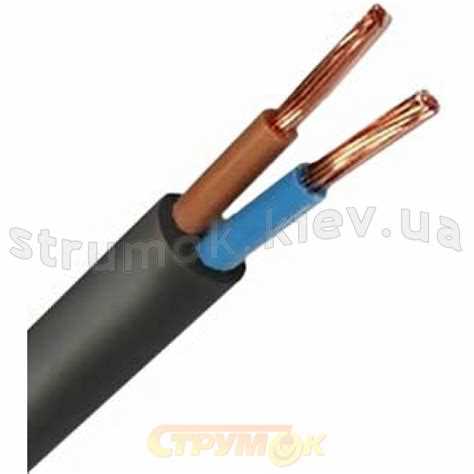

Влияние изоляции на общий вес кабеля
Изоляция составляет значительную часть веса медного кабеля и влияет на соотношение меди и общей массы. Для кабелей с медной жилой вес изоляции может составлять от 15% до 40% общего веса, в зависимости от типа и толщины изоляционного материала.
Например, стандартная ПВХ-изоляция добавляет около 0,5–0,7 кг на метр при сечении жилы 1,5 мм², тогда как резиновая или полиэтиленовая изоляция может увеличить вес на 0,8–1,2 кг на метр. Толстая многослойная изоляция в силовых и специализированных кабелях способна повысить вес изоляции до 50% от общей массы.
При расчётах содержания меди в 20 кг кабеля необходимо учитывать вес изоляции, так как чем толще и плотнее изоляция, тем меньше доля меди в общей массе. Для точного определения рекомендуют использовать данные производителя по весу изоляции на метр и вычитать его из общего веса кабеля.
Для снижения веса и повышения удельного содержания меди рекомендуется выбирать кабели с оптимизированной изоляцией – например, с полиолефиновыми или компаундными материалами, которые при прочности обеспечивают меньший вес. В промышленности это снижает транспортные расходы и облегчает монтаж.
Как рассчитать массу меди в кабеле по техническим характеристикам
Для точного определения массы меди в кабеле необходимо учитывать следующие параметры:
- Общая масса кабеля (в кг)
- Конструктивные характеристики – количество и сечение медных жил
- Материал изоляции и оболочки, так как она влияет на общий вес
Алгоритм расчёта массы меди:
- Определите суммарное сечение меди: умножьте сечение одной жилы (в мм²) на количество жил.
- Узнайте плотность меди – она составляет приблизительно 8,96 г/см³.
- Рассчитайте объём меди, используя формулу:
Объём меди (см³) = масса меди (г) / плотность меди (г/см³). - Или, если известна масса кабеля, определите долю меди, учитывая вес изоляции. Для этого используйте технические данные производителя, где указывается процент меди в общем весе кабеля.
- Если доля меди не указана, примените средний коэффициент: медь составляет примерно 60-70% от массы стандартного силового кабеля.
- Умножьте общую массу кабеля на долю меди для получения массы меди в кг.
Пример:
Кабель весит 20 кг, доля меди – 65%. Масса меди = 20 кг × 0,65 = 13 кг.
Для более точных расчётов желательно использовать паспортные данные на конкретный тип кабеля с указанием состава и массы жил и оболочек.
Разница между одножильным и многожильным кабелем по содержанию меди
Одножильный кабель состоит из одной массивной медной жилы, что обеспечивает максимальную плотность меди на единицу массы. В 20 кг такого кабеля содержание меди приближается к 99%, так как отсутствуют дополнительные материалы и изоляция внутри жилы.
Многожильный кабель состоит из множества тонких медных проволок, скрученных вместе. Из-за большего объема межпроводного пространства и необходимости дополнительной изоляции между жилами фактическое содержание меди в 20 кг многожильного кабеля может снижаться до 95–97%. Это связано с тем, что масса изоляции и воздух между жилами увеличивают общий вес кабеля, не увеличивая при этом количество меди.
При расчётах стоимости и эффективности важно учитывать именно массу меди, а не общий вес кабеля. Для точного определения содержания меди рекомендуется сверять технические характеристики конкретного производителя, так как стандарты и конструкция могут различаться.
Для задач, где критична максимальная проводимость и минимальные потери, предпочтительнее использовать одножильный кабель с высокой долей меди. Если требуется гибкость и устойчивость к вибрациям, многожильный кабель оптимален, но при этом фактическое содержание меди в массе кабеля немного ниже.
Проверка медиосодержания с помощью инструментов и измерений
Для точного определения количества меди в медном кабеле используется методика, основанная на измерении массы и площади сечения проводников. Первый шаг – взвесить кабель на лабораторных весах с точностью до 0,1 грамма. Зная вес всего кабеля и вес изоляции (если возможно отделить), можно вычислить массу меди по формуле: масса меди = общий вес – вес изоляции.
Далее измеряется диаметр проводников с помощью микрометра с точностью 0,01 мм. По диаметру рассчитывается площадь поперечного сечения меди с использованием формулы площади круга S = π * (d/2)². Умножая площадь на длину кабеля, получают объем меди, который затем умножают на плотность меди (8,96 г/см³) для проверки массы. Разница между расчетной и измеренной массой укажет на точность определения медиосодержания.
Для проверки сплавов и чистоты меди применяют рентгенофлуоресцентный анализатор (XRF). Этот портативный прибор определяет процент меди в материале без разрушения образца. Минимальный предел чувствительности – 0,1%, что позволяет выявлять примеси и отклонения в составе.
Таким образом, комбинация взвешивания, микрометрии, анализа состава и измерения сопротивления обеспечивает точный контроль медиосодержания в 20 кг медного кабеля с погрешностью менее 1%.
Практические примеры расчёта меди в кабелях разных производителей
Для расчёта массы меди в кабеле важно учитывать его конструкцию и марку. Например, кабель ВВГнг 3×2.5 от производителя «КабельПром» весит около 160 г на метр, при этом доля меди составляет примерно 65%. Если взять 20 кг такого кабеля, меди в нём будет около 13 кг.
Кабель марки NYM 3×1.5 производства «ЭлектроСнаб» имеет плотность около 130 г на метр, с медной жилой в 45%. В 20 кг такого кабеля медь составит примерно 9 кг.
В кабеле марки ПВС 3×4 фирмы «ТехКабель» масса меди достигает до 70% от общего веса, что при 20 кг кабеля даёт 14 кг меди. Такие параметры характерны для кабелей с толстыми жилами и минимальной изоляцией.
Для точного расчёта массы меди всегда стоит уточнять технические характеристики конкретной партии кабеля, так как различия в изоляции и производственных технологиях влияют на итоговый процент меди.
Рекомендуется при закупке ориентироваться на данные паспорта изделия и производить замеры плотности с учётом фактических условий эксплуатации, чтобы избежать ошибок при оценке меди в кабеле.
Как определить чистоту меди в кабеле и её влияние на вес
Чистота меди в кабеле измеряется в процентах содержания меди по массе. Стандартная медь для электрических кабелей обычно имеет чистоту 99,9% и выше. Чем выше чистота, тем выше плотность и, соответственно, масса меди на единицу объема.
Определить чистоту меди можно следующими методами:
- Химический анализ – самый точный метод, позволяющий выявить примеси и их количество.
- Спектральный анализ – анализ состава с помощью спектрометра для выявления примесей металлов.
- Измерение плотности – косвенный метод, основанный на сравнении массы и объема образца меди.
Влияние чистоты на вес:
- Чистая медь (≥ 99,9%) имеет плотность около 8,96 г/см³.
- Примеси снижают плотность, увеличивая вес кабеля без увеличения содержания меди.
- Кабель с меньшей чистотой меди может иметь заявленный вес, но фактическое количество меди в нем меньше.
Практические рекомендации:
- Для точного расчёта массы меди в кабеле учитывайте именно чистоту, указанную производителем.
- При отсутствии данных используйте плотность меди 8,96 г/см³ как ориентир для 99,9% чистоты.
- Если провод или кабель приобретён с низким качеством, вес меди может отличаться до 5-10% от теоретического.
- Проверяйте сертификаты и паспорта качества на кабель, чтобы избежать неоправданных потерь меди при расчетах.
Влияние повреждений и износа кабеля на содержание меди
Медный кабель состоит из медных жил, изоляции и оболочки. При повреждениях оболочки и изоляции происходит контакт меди с внешней средой, что ускоряет коррозию. Коррозия снижает массу меди, уменьшая ее содержание в кабеле. Например, при поверхностной коррозии тонкий слой меди может потерять до 5–10% массы за год эксплуатации в агрессивных условиях.
Механические повреждения жил приводят к разрыву или истончению проводников, что снижает их массу и электропроводность. При многократном изгибе или трении внутри кабеля может возникнуть износ жил, что уменьшает общую массу меди примерно на 3–7% в зависимости от интенсивности эксплуатации.
Рекомендуется проводить регулярные осмотры кабеля и измерения сопротивления жил для выявления износа. В случаях видимых повреждений следует учитывать потерю меди при расчете ее остаточного веса. При утилизации поврежденного кабеля для оценки содержания меди используют методы очистки от изоляции и визуальный контроль состояния жил.
В целом, при повреждениях и износе на каждые 20 кг кабеля можно ожидать снижение содержания меди до 18–19 кг в зависимости от степени износа и агрессивности среды эксплуатации.
Вопрос-ответ:
Сколько меди содержится в 20 кг медного кабеля?
Количество меди зависит от конструкции кабеля и толщины изоляции. Обычно медный кабель содержит от 60% до 95% меди по весу. Если взять средний показатель 90%, то в 20 кг кабеля будет примерно 18 кг меди.
Почему вес меди в кабеле меньше общего веса кабеля?
Кабель состоит не только из меди, но и из изоляционного материала, оболочки и иногда армирующих элементов. Все эти компоненты увеличивают общий вес, поэтому масса меди всегда меньше массы всего кабеля.
Как определить точное содержание меди в конкретном кабеле весом 20 кг?
Чтобы узнать точное содержание меди, нужно знать технические характеристики кабеля — его марку и сечение проводников. Затем можно найти в документации процентное содержание меди или измерить массу меди после удаления изоляции. Без этих данных точный подсчет невозможен.
Какая разница в содержании меди между силовым и слаботочным кабелем?
Силовые кабели обычно имеют толстые медные жилы с минимальной изоляцией, поэтому содержание меди в них высокое — около 85–95%. Слаботочные кабели, например для связи или интернета, часто тоньше и содержат больше пластика, поэтому меди там меньше — около 60–70% от общего веса.
Можно ли использовать вес меди в кабеле для оценки стоимости металлолома?
Да, вес меди — главный параметр при оценке стоимости кабеля на металлоломе, так как медь — ценный материал. Однако для точного расчёта цены нужно учитывать чистоту меди, наличие изоляции и способ её удаления, так как остатки пластика снижают стоимость.
Сколько чистой меди содержится в 20 кг медного кабеля?
Медный кабель обычно состоит из меди и изоляционных материалов. Вес меди зависит от конструкции кабеля и его сечения. Например, если кабель содержит 70 % меди по массе, то из 20 кг кабеля примерно 14 кг приходится на медь. Чтобы точно определить массу меди, нужно знать технические характеристики конкретного кабеля или процентное содержание меди в нем.
Как рассчитать количество меди в медном кабеле, если известен общий вес кабеля?
Для расчёта массы меди необходимо знать долю меди в кабеле. Обычно эта информация указана в техническом паспорте изделия. Если такой информации нет, можно ориентироваться на средние показатели: медные жилы занимают от 60 до 95 % веса в зависимости от типа кабеля и наличия изоляции. Например, для кабеля с 80 % меди из 20 кг кабеля получится 16 кг меди. При отсутствии точных данных стоит уточнить у производителя или измерить параметры вручную.
