Обозначение 3/4 дюйма часто используется при выборе труб для водоснабжения и отопления. Однако фактический наружный и внутренний диаметр может отличаться в зависимости от типа трубы и стандарта, по которому она изготовлена.
Номинальный диаметр 3/4 дюйма соответствует примерно 20 мм. Это значение условное и чаще применяется в системах, использующих британскую систему обозначений. В метрической системе важно учитывать реальные размеры: наружный диаметр может составлять от 26,7 мм для стальных труб до 25 мм у пластиковых (например, PPR), а внутренний – от 20 мм до 22 мм, в зависимости от толщины стенки.
При выборе фитингов, резьбовых соединений или переходников необходимо сверяться не только с маркировкой, но и с фактическими размерами. Расхождение в доли миллиметра способно вызвать протечки или затруднить монтаж. Особенно это касается переходов между разными материалами – например, с металлической трубы на полипропилен.
Если требуется точное соответствие по диаметру, рекомендуется использовать штангенциркуль и сверяться с технической документацией производителя. Ошибка в подборе может повлиять на герметичность соединения и долговечность всей системы.
Диаметр трубы 3/4 дюйма в миллиметрах
Наружный диаметр стальной водогазопроводной трубы с обозначением 3/4 дюйма составляет 26,8 мм. Этот размер принят в ГОСТ 3262-75 и используется для монтажа водопроводных и отопительных систем. Внутренний диаметр зависит от толщины стенки. При стандартной толщине 2,65 мм он равен примерно 21,5 мм.
Для медных труб обозначение 3/4 дюйма может соответствовать наружному диаметру 22 мм, что обусловлено другой системой стандартизации. В пластиковых трубах используется номинальный наружный диаметр 25 мм, и маркировка 3/4 дюйма применяется условно.
При выборе фитингов и соединений важно ориентироваться на фактический наружный диаметр трубы, а не только на дюймовую маркировку. Несоответствие стандартов разных материалов требует точной сверки параметров перед монтажом.
Сколько миллиметров составляет диаметр трубы 3/4 дюйма
Наружный диаметр трубы с обозначением 3/4 дюйма составляет 26,7 мм. Это значение относится к трубам, выполненным по дюймовой системе, принятой в сантехнике и строительстве.
Внутренний диаметр зависит от толщины стенки. Например, для стальных водогазопроводных труб он может варьироваться от 20,4 до 21,7 мм, в зависимости от типа (легкая, обыкновенная, усиленная). У пластиковых труб внутренний диаметр может отличаться из-за других стандартов расчёта и структуры материала.
При подборе фитингов и соединений важно ориентироваться именно на наружный диаметр – 26,7 мм, так как по нему определяются размеры резьб и муфт. Ошибка при измерении может привести к несовместимости элементов трубопровода.
Внешний и внутренний диаметр трубы 3/4 дюйма: в чём разница
Номинальный размер 3/4 дюйма не отражает ни внешний, ни внутренний диаметр трубы. Этот параметр используется условно и не соответствует фактическим значениям в миллиметрах. Чтобы избежать ошибок при подборе соединений или при проектировании системы, необходимо знать точные размеры.
Внешний диаметр стальной трубы с условным проходом 3/4 дюйма составляет около 26,8 мм. Этот размер важен при подборе фитингов, обжимных колец и муфт. Он остаётся постоянным независимо от толщины стенки.
Внутренний диаметр зависит от толщины стенки, которая варьируется в зависимости от типа трубы (водогазопроводная, оцинкованная, бесшовная и т.д.). Например:
| Тонкостенная труба (толщина стенки 2,0 мм) | внутренний диаметр ≈ 22,8 мм |
| Стандартная труба (2,8 мм) | внутренний диаметр ≈ 21,2 мм |
| Усиленная труба (3,2 мм) | внутренний диаметр ≈ 20,4 мм |
При проектировании систем водоснабжения или отопления стоит учитывать именно внутренний диаметр, поскольку он влияет на пропускную способность. Внешний диаметр, в свою очередь, важен для подбора соединительных элементов и размещения труб в конструкциях.
Диаметр трубы 3/4 дюйма в зависимости от материала (сталь, медь, пластик)
Номинальный размер 3/4 дюйма означает разные внешние и внутренние диаметры в зависимости от типа трубы. Это связано с различиями в стандартах и толщине стенки.
- Стальная труба (ГОСТ 3262-75): наружный диаметр – 26,8 мм, внутренняя величина зависит от толщины стенки:
- при 2,8 мм – около 21,2 мм;
- при 3,2 мм – около 20,4 мм.
- Медная труба (дюймовая, система EN 1057): внешний диаметр – 22 мм, внутренняя – около 20 мм при стенке 1 мм. В Европе чаще применяется метрическая маркировка, но дюймовые размеры сохраняются для совместимости с резьбовыми соединениями.
- Пластиковая труба (PEX, полипропилен, ПНД): размер 3/4 дюйма часто соответствует наружному диаметру 25 мм. Внутренний варьируется:
- у PPR при стенке 4,2 мм – примерно 16,6 мм;
- у PEX при стенке 3,5 мм – около 18 мм.
При подборе фитингов важно учитывать реальный наружный диаметр, а не только условное обозначение 3/4″. Размеры отличаются между материалами и не взаимозаменяемы без переходников.

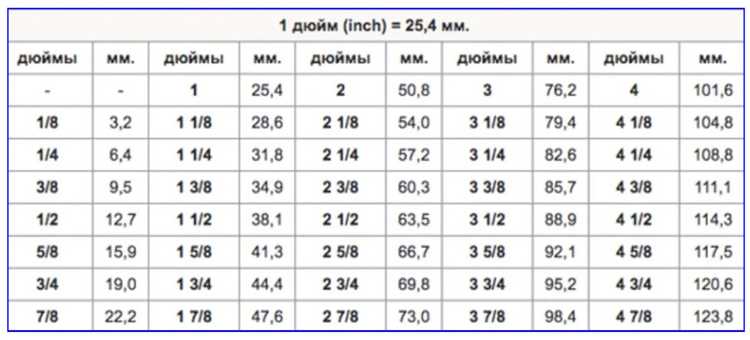

Перевод дюймового размера 3/4 в метрическую систему: формула и примеры
Размер 3/4 дюйма соответствует 0,75 дюйма. Для перевода в миллиметры используется формула:
мм = дюймы × 25,4
Применим формулу: 0,75 × 25,4 = 19,05 мм. Это значение обозначает наружный диаметр трубы, если речь идёт о трубах с дюймовой резьбой, принятой в сантехнике.
Следует учитывать, что фактический наружный диаметр трубы 3/4 дюйма чаще составляет около 26,7 мм. Это связано с тем, что дюймовый размер в трубной системе обозначает условный проход, а не физический диаметр.

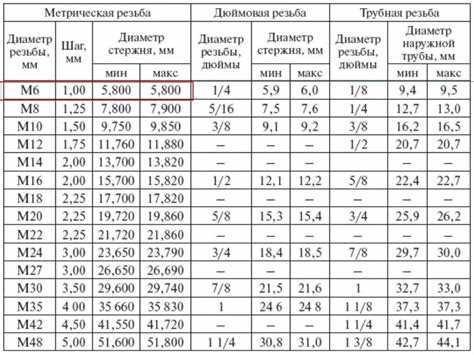

Если требуется точный расчёт для соединения с фитингами или при проектировании, нужно сверяться с стандартами GOST или BSP. Например, труба 3/4 дюйма с резьбой BSP имеет наружный диаметр резьбовой части 26,44 мм.
Для метрических соединений и точной подгонки рекомендуется использовать штангенциркуль и учитывать фактические размеры, а не номинальные.

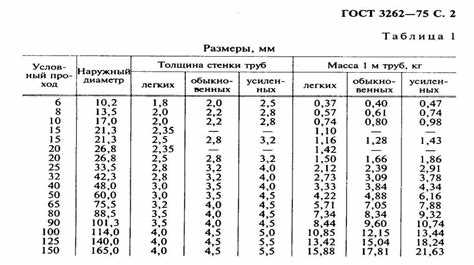

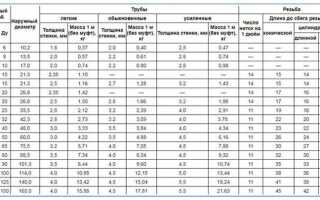

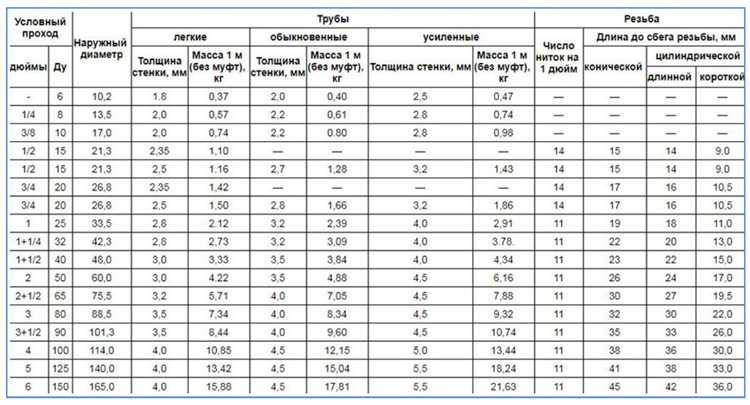

Соответствие трубы 3/4 дюйма стандартам ГОСТ и DIN
Наружный диаметр водогазопроводной трубы 3/4 дюйма составляет 26,8 мм. Этот параметр соответствует ГОСТ 3262-75 для стальных труб общего назначения. Толщина стенки в зависимости от исполнения варьируется: легкие – 2,5 мм, обыкновенные – 2,8 мм, усиленные – 3,2 мм.
В европейской системе DIN наиболее близкий аналог – труба с обозначением DN 20, имеющая наружный диаметр 26,9 мм. Это значение указано в DIN EN 10255, регулирующем размеры и допуски на круглые стальные трубы без резьбы и с резьбой, используемые в санитарных и отопительных системах.
При подборе фитингов и соединительных элементов требуется учитывать не только наружный диаметр, но и внутренний, который зависит от толщины стенки. Для трубы 3/4 дюйма с толщиной 2,8 мм внутренний диаметр составляет примерно 21,2 мм.
Несовпадение в долях миллиметра между ГОСТ и DIN не вызывает затруднений при соединении, если используются резьбовые фитинги с допусками на посадку. Однако при переходе на сварные или пресс-соединения рекомендуется сверять допуски по обоим стандартам.
Как выбрать фитинги и переходники для трубы 3/4 дюйма
Диаметр трубы 3/4 дюйма соответствует примерно 19,05 мм. При подборе фитингов и переходников важно ориентироваться на внутренний или наружный диаметр трубы и тип резьбы.
- Определите, какой диаметр указан у фитинга – внутренний или внешний. Для трубы 3/4″ обычно учитывают внутренний диаметр, около 19 мм.
- Выбирайте фитинги с совместимой резьбой: наиболее распространены BSP (Британская стандартная трубная резьба) и NPT (американская конусная резьба). Для российских систем чаще BSP.
- Материал фитингов должен соответствовать типу трубы: стальные, латунные или пластиковые для металлопластиковых труб.
- Если нужен переходник на другой диаметр, учитывайте точные размеры обеих сторон. Переходники под 3/4″ чаще всего сочетаются с 1/2″, 1″ или 22 мм.
- Проверяйте параметры давления и температуры для выбранных фитингов, чтобы они соответствовали условиям эксплуатации трубы.
- При выборе переходников обратите внимание на тип соединения – резьбовое, компрессионное или пайка. Для трубы 3/4″ популярны резьбовые и компрессионные соединения.
В случае сомнений используйте техническую документацию производителя фитингов, где подробно указаны совместимые размеры и условия применения.
Вопрос-ответ:
Каков точный диаметр трубы 3/4 дюйма в миллиметрах?
Диаметр трубы, обозначаемой как 3/4 дюйма, соответствует примерно 19,05 миллиметра. Этот размер считается внутренним диаметром трубы и используется для типового сантехнического и инженерного оборудования.
Почему диаметр трубы 3/4 дюйма не равен ровно 19 мм, а составляет 19,05 мм?
Дюйм — это международная единица измерения длины, равная 25,4 мм. При переводе 3/4 дюйма (то есть 0,75 дюйма) в миллиметры получается именно 19,05 мм. Это значение основано на точном соотношении дюйма к миллиметру, поэтому оно немного отличается от круглого числа 19 мм.
Как правильно выбрать трубу 3/4 дюйма для системы водоснабжения с учетом миллиметрового диаметра?
При выборе трубы важно учитывать, что 3/4 дюйма — это стандартный размер, соответствующий внутреннему диаметру около 19 мм. Однако важно также обращать внимание на толщину стенок трубы и ее внешний диаметр, которые могут варьироваться в зависимости от материала и стандарта производства. Это влияет на пропускную способность и надежность трубопровода.
Какие существуют стандарты для труб с диаметром 3/4 дюйма и их аналоги в миллиметрах?
Трубы диаметром 3/4 дюйма соответствуют международным стандартам, таким как DIN, ISO или ГОСТ. В зависимости от стандарта, 3/4 дюйма соответствует внутреннему диаметру около 19,05 мм, но наружный диаметр и толщина стенок могут отличаться. Например, стальные и пластиковые трубы одного номинала могут иметь разные параметры, поэтому для точного подбора нужно смотреть конкретный стандарт и технические характеристики.
