63а сколько киловатт 3 фазы

Автоматический выключатель на 63 ампера в трехфазной системе рассчитан на максимальный ток нагрузки 63 А по каждой из фаз. Для расчета максимальной мощности при напряжении 380 В используют формулу P = √3 × U × I × cos φ, где U – линейное напряжение (обычно 380 В), I – ток, cos φ – коэффициент мощности.

При стандартном коэффициенте мощности 0,9 расчетная мощность будет: P = 1,732 × 380 × 63 × 0,9 ≈ 37 300 Вт или 37,3 кВт. Это значение отражает максимальную допустимую нагрузку, при которой автомат корректно выполняет защитные функции без перегрузок и срабатываний.

При выборе автоматического выключателя важно учитывать реальные параметры нагрузки, поскольку токовые и пусковые токи оборудования могут значительно отличаться. Для систем с большой индуктивной нагрузкой (например, двигатели) рекомендуется использовать автоматы с запасом по току или специальные типы с замедленной характеристикой.

Расчет максимальной мощности при нагрузке на автомат 63А в трехфазной сети

Для трехфазной сети с номинальным током автомата 63 А максимальная мощность определяется по формуле:

Р = √3 × U × I × cosφ, где:

√3 – коэффициент для трехфазной системы (примерно 1,732);

U – линейное напряжение сети, обычно 380 В;

I – номинальный ток автомата, в данном случае 63 А;

cosφ – коэффициент мощности нагрузки, учитывающий характер потребления (обычно от 0,8 до 1).

При cosφ = 1 расчет максимальной мощности будет:

Р = 1,732 × 380 В × 63 А = 41 442 Вт или 41,4 кВт.

С учетом коэффициента мощности 0,9 максимальная мощность снизится до 37,3 кВт.

Важно учитывать, что указанная мощность – это теоретический предел при непрерывной нагрузке. Для обеспечения надежности и безопасности рекомендуется применять коэффициент запаса не менее 0,8, что снизит допустимую мощность примерно до 33 кВт.

При проектировании системы следует также учитывать тепловые характеристики автомата и специфику нагрузки, чтобы избежать перегрузок и ложных срабатываний.

Влияние напряжения в сети на допустимую мощность автомата 63А

Автоматический выключатель на 63 А рассчитан на максимально допустимый ток нагрузки 63 ампера при номинальном напряжении сети. В трёхфазной системе с напряжением 380 В (между фазами) максимальная мощность, которую может выдержать автомат, определяется по формуле: P = √3 × U × I, где U = 380 В, I = 63 А. Это даёт примерно 41,5 кВт.

Если напряжение в сети снижается, например, до 360 В, максимальная мощность уменьшается пропорционально напряжению и составит около 39,3 кВт. При повышении напряжения до 400 В мощность возрастёт до 43,5 кВт. Таким образом, допустимая мощность напрямую зависит от реального значения напряжения.

Для стабильной работы оборудования и защиты проводки важно учитывать фактическое напряжение в сети. При частых отклонениях напряжения ниже номинала желательно выбирать автоматы с запасом по току или использовать устройства с функцией регулирования.

Падение напряжения ниже 360 В может привести к перегрузкам автоматов, поскольку ток может оставаться в пределах номинала, а мощность оборудования снизится, вызывая неправильное распределение нагрузки и перегрев цепи. В таких условиях рекомендуется проводить проверку параметров сети и, при необходимости, корректировать номинал защитных устройств.

Итог: расчет допустимой мощности по номинальному току автомата 63 А корректен только при стабильном напряжении 380 В. Изменение напряжения на 5–10 % влечёт аналогичные изменения мощности, что нужно учитывать при проектировании и эксплуатации электрических сетей.

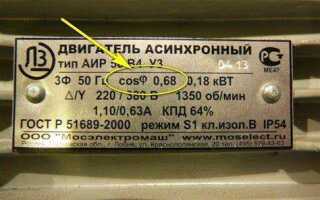

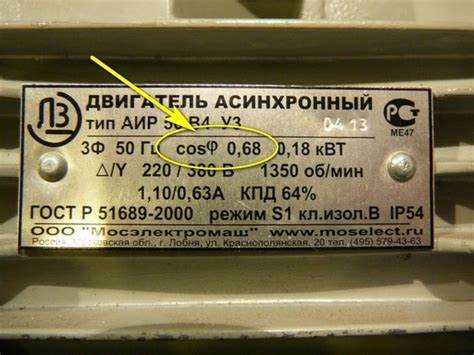

Роль коэффициента мощности в определении нагрузки на автомат 63А

Коэффициент мощности (cos φ) влияет на расчет реальной нагрузки, которую выдержит автомат 63А на трехфазной линии. Мощность автомата определяется по формуле:

P = √3 × U × I × cos φ, где

• U – линейное напряжение (обычно 400 В для трехфазной сети);
• I – номинальный ток автомата (63 А);
• cos φ – коэффициент мощности нагрузки.

При cos φ = 1 максимальная активная мощность составит:

P = √3 × 400 В × 63 А × 1 ≈ 43,6 кВт.

Если коэффициент мощности снижается, допустим до 0,8, мощность уменьшается до:

43,6 кВт × 0,8 = 34,9 кВт.

Это значит, что при низком cos φ автомат с током 63А выдержит меньшую активную нагрузку без перегрузки.

1. Для точного расчета нагрузки необходимо знать фактический cos φ оборудования.
2. Если cos φ неизвестен, рекомендуется использовать коэффициент 0,8 для оценки максимально допустимой нагрузки.
3. При установке автоматов на оборудование с индуктивной нагрузкой (двигатели, трансформаторы) следует учитывать компенсацию реактивной мощности, чтобы не снижать расчетную активную нагрузку.
4. Измерение коэффициента мощности на объекте позволит оптимизировать подбор автомата и избежать ложных срабатываний.

Таким образом, коэффициент мощности напрямую влияет на реальную мощность нагрузки, которую способен выдержать автомат 63А на трех фазах, и обязательно учитывается при проектировании и эксплуатации электроустановок.

Как подобрать автомат 63А для конкретного трехфазного оборудования

Для выбора автомата на 63 А важно учитывать номинальное напряжение и тип нагрузки. Трехфазное напряжение обычно составляет 380 В. Максимальная мощность нагрузки рассчитывается по формуле: P = √3 × U × I × cos φ, где U = 380 В, I = 63 А, cos φ – коэффициент мощности. При cos φ = 0,9 максимальная мощность составит примерно 37 кВт.

Автомат 63 А должен соответствовать току нагрузки с запасом 10-20% для предотвращения срабатывания при пусковых токах и кратковременных перегрузках. Если оборудование имеет высокий пусковой ток (например, электродвигатели), выбирайте автоматы с характеристикой C или D, где D выдерживает более высокий пусковой ток.

При подборе обратите внимание на тип автомата: для резистивных нагрузок (нагреватели, лампы накаливания) подойдет тип B; для индуктивных и двигательных нагрузок – тип C или D. Автомат должен выдерживать длительный ток нагрузки без нагрева и отключения.

Если оборудование снабжено системами плавного пуска или частотными преобразователями, расчет тока автомата базируется на номинальном токе оборудования, без учета кратковременных пусковых импульсов.

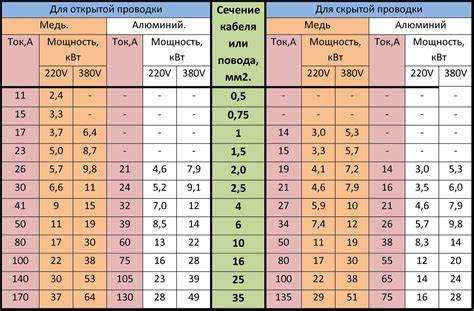

Учитывайте характеристики кабеля и электропроводки: сечение провода должно обеспечивать безопасную работу на ток 63 А без перегрева. Рекомендуется согласовывать параметры автомата с электромонтажной документацией и соблюдать стандарты ПУЭ.

В случаях нестандартных нагрузок или повышенных требований к селективности, рекомендуется консультация с инженером-электриком для точного выбора автомата и настройки защиты.

Особенности работы автомата 63А при длительных пиковых нагрузках

Автоматический выключатель на 63 ампера в трехфазной цепи рассчитан на номинальный ток 63 А на каждую фазу. При длительных пиковых нагрузках ток может превышать номинальный до 1,13–1,45 от значения, но не более 80% от времени работы без срабатывания защиты.

При токах выше 63 А длительное время автомат нагревается, что приводит к снижению ресурса теплового расцепителя. Для 3-фазной системы при напряжении 380 В номинальная мощность нагрузки составляет примерно 43 кВт (P = √3 × U × I × cosφ, с cosφ = 1). Однако при учете коэффициента мощности 0,9 максимальная нагрузка снижается до 39 кВт.

Пиковые нагрузки, превышающие номинал, вызывают повышение температуры автоматического выключателя, что ускоряет износ и может привести к ложным срабатываниям. Для защиты оборудования рекомендуется не превышать 110% от номинального тока более 1 минуты подряд.

Если длительность пиков превышает 5 минут, стоит рассмотреть автомат с большим номиналом или применение плавких предохранителей совместно с автоматом для распределения нагрузки и предотвращения перегрева. Важно обеспечить достаточный охлаждающий режим и правильный подбор автомата с учетом теплового воздействия и характеристик нагрузки.

Повторные пиковые нагрузки без восстановления температуры автомата снижают его эксплуатационный срок. В условиях нестабильной нагрузки рекомендуется использование устройств защиты с функцией электронной задержки и селективности для минимизации риска ложных отключений.

Погрешности и допуски в номиналах автоматов 63А на трех фазах

Номинальный ток автомата 63А указывает на максимально допустимую величину тока в одной фазе. Однако фактические значения имеют погрешности, которые необходимо учитывать при расчетах и выборе защитного оборудования.

Производственные допуски стандартов IEC и ГОСТ допускают отклонения по номинальному току в пределах ±5%. Это значит, что автомат 63А может срабатывать при токах от 59,85А до 66,15А. В условиях эксплуатации, при трехфазном подключении, отклонения по каждой фазе суммируются с учетом распределения нагрузки.

Термические и магнитные элементы защиты автомата имеют разные диапазоны срабатывания. Термическая часть срабатывает при превышении тока примерно на 1,13–1,45 номинала, что для 63А составляет 71–91А. Магнитная – активируется мгновенно при токах в диапазоне 5–10 крат номинала (315–630А). Учет этих допусков критичен для защиты оборудования от перегрузок и коротких замыканий.

В трехфазных сетях неравномерность нагрузки по фазам приводит к различию фактических токов, что требует применять автоматы с небольшим запасом по номиналу и использовать фазные токовые измерения для точной оценки нагрузки.

Рекомендуется проверять параметры автоматов на соответствие заявленным значениям с помощью калибровочных стендов, особенно при комплексных расчетах энергоэффективности и безопасности. Несоблюдение допусков может привести к преждевременному срабатыванию или недостаточной защите.

Безопасность эксплуатации автомата 63А при максимальных нагрузках

Автоматический выключатель на 63 ампера при трехфазном подключении рассчитан на ток до 63 А по каждой фазе. Максимальная мощность нагрузки определяется по формуле: P = √3 × U × I × cos φ, где U – линейное напряжение (обычно 400 В), I – ток (63 А), cos φ – коэффициент мощности, часто принимаемый за 0,9. При таких параметрах максимальная допустимая мощность составляет около 39 кВт.

Эксплуатация автомата при значениях, близких к номиналу, требует контроля теплового режима и регулярной проверки контактов. Перегрев вызывает снижение ресурса и повышает риск отказа. Для снижения тепловой нагрузки следует обеспечить надежное крепление проводников и избегать чрезмерной затяжки винтов, что ведет к локальному нагреву.

При нагрузках близких к 63 А важно использовать автомат с характеристикой отключения, соответствующей типу нагрузки (B, C или D). Для индуктивных или пусковых нагрузок лучше применять автоматы с более высоким пусковым током (тип C или D), что предотвращает ложные срабатывания и износ аппарата.

Рекомендуется периодически измерять сопротивление изоляции и тепловой режим автомата. Показатели температуры корпуса не должны превышать 70 °C при длительной работе. При обнаружении повышения температуры свыше нормы необходимо проверять качество соединений и состояние автоматического выключателя.

Для обеспечения безопасности эксплуатации не допускается постоянная работа на токах, превышающих номинальные, даже на короткие промежутки времени. При систематическом превышении допустимой нагрузки следует рассмотреть замену автомата на модель с большим номиналом или разделение нагрузки на несколько линий.

Типичные ошибки при расчете мощности для автомата 63А на трехфазной линии

Расчет мощности для автомата 63А на трехфазной линии часто сопровождается ошибками, которые могут привести к неправильному подбору оборудования и аварийным ситуациям. Рассмотрим основные из них.

• Игнорирование коэффициента мощности (cos φ)

  При расчетах часто берут полную мощность без учета коэффициента мощности. Для трехфазной линии реальная мощность определяется по формуле: P = √3 × U × I × cos φ. Например, при U=400 В, I=63 А и cos φ=0.9 мощность составит около 39 кВт, а не 43.5 кВт (без учета cos φ).

• Учет номинального тока автомата как максимального рабочего

  Автоматический выключатель с номиналом 63А рассчитан на защиту, а не на длительную работу именно при этом токе. Рабочий ток нагрузки должен быть ниже номинального для предотвращения частых срабатываний.

• Забывание о влиянии температуры и условия прокладки кабеля

  Температурный режим и способ прокладки кабеля влияют на допустимый ток. При высоких температурах или укладке в пучках допустимый ток снижается, что требует корректировки расчетной мощности.

• Неучет типа нагрузки (индуктивная, емкостная)

  При наличии индуктивных или емкостных нагрузок расчет по току без учета пусковых токов и пиковых значений приведет к неправильному выбору автомата и возможным ложным срабатываниям.

• Пренебрежение балансом фаз

  Расчет мощности на трехфазной линии должен учитывать баланс нагрузки по фазам. Неравномерное распределение тока уменьшает общую эффективность и может привести к перегрузке отдельных фаз.

Рекомендуется для точного расчета:

1. Использовать реальные параметры нагрузки с учетом cos φ.
2. Проверять условия прокладки и температурные поправки.
3. Оценивать пусковые токи и характеристики нагрузки.
4. Сбалансировано распределять нагрузку между фазами.

Вопрос-ответ:

Какая максимальная мощность в киловаттах соответствует автомату на 63 ампера для трёхфазной сети?

Чтобы определить мощность, которую выдержит автомат на 63 ампера в трёхфазной системе, нужно использовать формулу: P = √3 × U × I × cos φ. При стандартном напряжении 380 В и коэффициенте мощности 1 это примерно 43 киловатта. То есть такой автомат рассчитан на нагрузку около 43 кВт.

Почему важен коэффициент мощности при расчёте мощности автоматического выключателя 63А на 3 фазы?

Коэффициент мощности показывает, какая часть электрической энергии реально используется для работы нагрузки. Если он меньше 1, например 0,8, то реальная мощность, которую может пропустить автомат, будет меньше, чем при коэффициенте равном 1. В формуле расчёта мощность умножается на этот коэффициент, поэтому при учёте значения cos φ мощность уменьшается.

Как влияет напряжение в сети на расчёт мощности для автомата 63А в трёхфазной системе?

Напряжение в сети является одним из ключевых параметров при расчёте. Для трёхфазной системы обычно берут 380 В. Если напряжение отличается, например, при понижении или повышении, мощность, которую выдержит автомат, будет меняться пропорционально. Поэтому для точных расчётов следует использовать фактическое напряжение в вашей сети.

Можно ли использовать автомат на 63А для нагрузки выше 40 кВт в трёхфазной системе?

Прямое использование автомата на 63А при нагрузке выше примерно 40-43 кВт не рекомендуется, так как это может привести к перегрузке и срабатыванию защиты. Если мощность нагрузки превышает эту величину, лучше выбрать автомат с большим номиналом по току или пересмотреть схему распределения нагрузки между несколькими автоматами.

Как правильно выбрать автомат для трёхфазной нагрузки с мощностью около 40 киловатт?

Для нагрузки около 40 кВт в трёхфазной сети с напряжением 380 В обычно подбирают автомат с номинальным током около 63 ампер. При этом стоит учитывать тип нагрузки и коэффициент мощности. Если нагрузка индуктивная или реактивная, лучше выбрать автомат с запасом по току. Также важно, чтобы автомат соответствовал условиям эксплуатации и имел необходимые характеристики защиты.

Сколько киловатт может пропустить автоматический выключатель на 63 ампера при трёхфазном подключении?

Автомат на 63 ампера в трёхфазной системе рассчитан на нагрузку, которая зависит от напряжения и числа фаз. При стандартном напряжении 380 В мощность вычисляется по формуле: P = √3 × U × I, где U — напряжение (380 В), I — ток (63 А). Подставляя значения, получаем около 43,8 киловатт. Это означает, что автомат рассчитан на максимальную мощность примерно в 43–44 кВт.
