Электрический ток частотой 50–60 Гц, используемый в большинстве бытовых и промышленных сетей, представляет собой одну из наиболее опасных форм тока для человека. В этом диапазоне частот ток вызывает фибрилляцию сердца уже при воздействии от 30 мА, особенно при длительном контакте свыше 0,1 секунды. Низкие частоты эффективно возбуждают мышцы и нервную ткань, что повышает риск судорог, потери контроля над телом и смертельного исхода.
Повышение частоты тока до уровня выше 1000 Гц существенно изменяет физиологическое воздействие на организм. При таких значениях ток утрачивает способность проникать в глубокие ткани и провоцировать фибрилляцию. Он оказывает поверхностное тепловое воздействие, вызывая местные ожоги, но не нарушая сердечный ритм. Например, высокочастотный ток 10–100 кГц, применяемый в радиочастотной хирургии, используется для контролируемого прижигания тканей без стимуляции нервов или мышц.
Рекомендация: в оборудовании, где существует риск случайного контакта с токоведущими частями, целесообразно применять питание с частотой выше 1 кГц. Это особенно актуально для медицинских приборов, станков с ручным управлением и лабораторного оборудования, где критически важна безопасность оператора при сохранении функциональности устройства.
Учет частотной характеристики тока при проектировании электрических систем – это ключ к повышению безопасности без необходимости увеличивать напряжение или вводить сложную изоляцию. Частота – эффективный параметр управления рисками, который нередко недооценивается в традиционных подходах к электробезопасности.
Как частота тока влияет на прохождение через ткани организма
Электрический ток проходит через тело человека по пути наименьшего сопротивления, главным образом через кровь, мышцы и нервы. Сопротивление тканей зависит от их структуры, гидратации и частоты тока. При низких частотах (50–60 Гц) ток легко проникает в глубинные слои тканей, включая сердце и центральную нервную систему, вызывая фибрилляцию желудочков и судороги. Это наиболее опасный диапазон частот для человека.
С увеличением частоты сопротивление тканей возрастает за счёт эффекта поверхностного тока (скин-эффект). При частотах свыше 100 кГц основной ток концентрируется в поверхностных слоях кожи, снижая глубину проникновения и минимизируя воздействие на внутренние органы. Так, при токе в 10 мА на частоте 1 МГц отсутствует болевая реакция и мышечные сокращения, в отличие от такого же тока при 50 Гц.
На частотах выше 1 МГц электрическое воздействие оказывает преимущественно тепловой эффект. В этих условиях возможно локальное нагревание тканей без выраженного нейромышечного воздействия. Это используется, например, в медицинской диатермии, где контролируемый ток высокой частоты нагревает ткани, не вызывая болевых ощущений.
Безопасность тока также определяется длительностью воздействия. При кратковременном воздействии высокочастотного тока (свыше 500 кГц) риск нарушений сердечного ритма минимален. Однако при длительном или неконтролируемом воздействии возможны ожоги и термическое повреждение тканей. Поэтому для бытовой и медицинской аппаратуры используют ограничение по времени и мощности подачи высокочастотного сигнала.
Почему переменный ток высокой частоты не вызывает фибрилляцию сердца

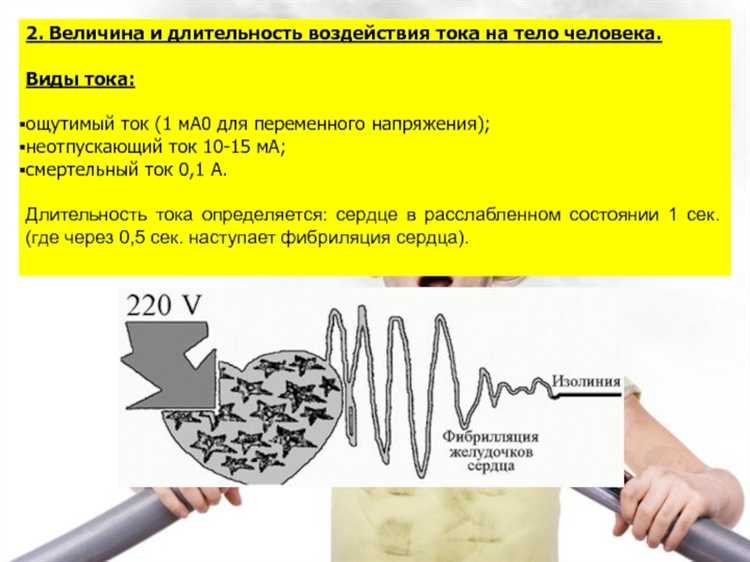

Фибрилляция сердца чаще всего провоцируется переменным током с частотой 50–60 Гц, так как именно в этом диапазоне электрические импульсы максимально эффективно вмешиваются в физиологические ритмы сердечной мышцы. Этот диапазон совпадает с частотой спонтанной деполяризации клеток миокарда, особенно волокон Пуркинье и синусового узла.
При повышении частоты переменного тока выше 1 кГц наблюдается выраженное снижение способности тока проникать вглубь тканей. Это связано с эффектом поверхностного тока (скин-эффект), при котором ток распределяется преимущественно по поверхности тела и не достигает глубокорасположенных органов, включая сердце. Например, при частоте 10 кГц глубина проникновения тока в ткань составляет менее 1 мм, что исключает прямое воздействие на миокард.
Кроме того, высокая частота тока вызывает некоординированную стимуляцию нервных и мышечных клеток. Мембраны кардиомиоцитов обладают определённой временной константой, определяющей скорость их реакции на внешние стимулы. При частоте выше 500 Гц возбуждение уже не синхронизируется с электрической активностью сердца и не вызывает устойчивой деполяризации клеток. Это делает невозможной индукцию фибрилляции даже при значительной силе тока.
В клинической практике применяются токи высокой частоты (радиочастотная абляция, диатермия), которые безопасны для сердца при условии правильного применения. Например, в радиочастотной абляции используется ток с частотой около 500 кГц, и несмотря на высокую мощность, фибрилляция не возникает, поскольку энергия сконцентрирована на поверхностных участках тканей и не влияет на глобальную электрическую активность миокарда.
Таким образом, повышение частоты тока существенно снижает его кардиотоксичность за счёт уменьшения глубины проникновения и отсутствия резонанса с ритмом сердечной активности. Это свойство лежит в основе безопасности многих медицинских и технических устройств, работающих на высоких частотах.
Безопасные диапазоны частот для медицинского оборудования
Частота электрического тока напрямую влияет на его взаимодействие с тканями организма. В медицинском оборудовании используются строго определённые диапазоны частот для минимизации риска и обеспечения эффективности процедур.
- Низкие частоты до 1 кГц считаются наиболее опасными: они вызывают неконтролируемое возбуждение нервных и мышечных волокон, включая миокард. При 50–60 Гц (частота бытовой сети) уже возможна фибрилляция сердца при токах от 100 мА.
- В диапазоне от 10 кГц до 100 кГц чувствительность тканей к электрическому току снижается, однако возможен нагрев за счёт резистивных потерь. Использование в медицинских целях требует импульсного режима и ограничения мощности.
- Частоты от 300 кГц до 3 МГц применяются в радиочастотной хирургии и коагуляции. Здесь электрическая энергия преобразуется преимущественно в тепло, при этом отсутствует стимуляция мышц и нервов.
- Диапазон от 1 до 10 МГц используется в радиочастотной абляции: высокая частота позволяет локально разрушать патологические ткани без глубокого проникновения в здоровые структуры.
- От 10 МГц до 3 ГГц – стандартный диапазон для медицинской визуализации (например, УЗИ и радиочастотная гипертермия). На этих частотах ток не вызывает электрической стимуляции, а поглощается в виде тепла или отражается, формируя изображение.
Для обеспечения безопасности используется регулировка выходной мощности, ограничение длительности воздействия и обязательный контроль за импедансом тканей. Превышение допустимых параметров даже в безопасном диапазоне частот может привести к ожогам или некрозу тканей.
Применение высокочастотного тока в хирургии и его безопасность
Высокочастотный ток (от 300 кГц до 4 МГц) широко применяется в электрохирургии для разрезания и коагуляции тканей. При таких частотах ток теряет способность вызывать электростимуляцию нервов и сердечной мышцы, что значительно снижает риск фибрилляции желудочков и других сердечных аритмий.
В отличие от низкочастотного тока, высокочастотный воздействует на ткани термически, вызывая локальное испарение воды и денатурацию белков. Благодаря минимальному глубинному проникновению и возможности точного контроля мощности (обычно от 10 до 300 Вт), достигается высокая селективность воздействия с ограничением зоны некроза до 1–2 мм от области аппликации.
Современные электрохирургические аппараты оснащены системой автоматической регулировки импеданса, что позволяет избегать перегрева тканей. Электроды с изоляцией предотвращают рассеивание энергии на соседние структуры. В монополярных системах обязательным условием является корректное размещение возвратного электрода с минимальным сопротивлением контакта (<5 Ом) для исключения ожогов.
Для предотвращения радиочастотных помех и термических повреждений медицинского оборудования соблюдаются нормативы по экранированию и заземлению, предусмотренные стандартами IEC 60601-2-2. При использовании высокочастотных генераторов вблизи имплантированных устройств (например, кардиостимуляторов) необходимо выбирать биполярные режимы с ограничением мощности и минимизацией времени воздействия.
Безопасность пациента обеспечивается не только частотой, но и точной дозировкой энергии. Рекомендовано проводить предварительную настройку параметров на биомоделях или синтетических имитаторах тканей. Обязателен контроль температуры аппликатора (не выше 120 °C), особенно при длительном воздействии на плотные структуры, такие как кожа и фасции.
Различия в восприятии тока кожей при разных частотах
Чувствительность кожи к электрическому току напрямую зависит от частоты сигнала. Это обусловлено как физиологическими характеристиками кожи, так и реакцией нервных окончаний на колебательные процессы.
- При частотах до 100 Гц ток воспринимается наиболее резко. Даже при значениях около 1 мА человек ощущает покалывание или лёгкий удар. Это связано с высокой чувствительностью рецепторов к низкочастотным токам, вызывающим активное возбуждение мышц и болевых окончаний.
- В диапазоне 1–10 кГц наблюдается заметное снижение болевой чувствительности. Ток такого диапазона вызывает менее выраженные мышечные сокращения и слабее стимулирует болевые рецепторы. В этой зоне часто работают физиотерапевтические аппараты.
- На частотах выше 100 кГц кожа практически не реагирует на токи, пока не превышен порог теплового воздействия. В этом диапазоне ток ощущается как лёгкое тепло или вовсе не ощущается, так как рецепторы не успевают среагировать на столь быстрые колебания.
Рекомендации при работе с переменным током:
- Для испытаний, требующих минимального дискомфорта, используйте частоты выше 100 кГц – ток становится малозаметным и не вызывает судорог.
- Не применяйте низкочастотный ток (<100 Гц) в контакте с открытой кожей – он наиболее травмоопасен даже при малой силе.
- При использовании токов средней частоты (1–10 кГц) соблюдайте строгий контроль амплитуды – риск глубокого проникновения и внутреннего воздействия сохраняется.
Роль частоты в стандартах электробезопасности для бытовых приборов
В современных стандартах электробезопасности частота переменного тока напрямую влияет на установленные предельные уровни воздействия для бытовых приборов. Например, международный стандарт IEC 60479-1 выделяет различия в опасности при воздействии токов 50–60 Гц и более высоких частотах. При частоте 50–60 Гц порог поражения для человека начинается с токов около 10 мА, тогда как при частоте свыше 1 кГц допускаются более высокие значения тока, так как опасность сокращается из-за сниженного эффекта на сердечную мышцу.
В национальных нормативных документах, таких как ГОСТ Р 51317.6.1, также отражено это различие: бытовые приборы с частотой выше 1 кГц проходят менее жесткие требования по ограничению тока утечки и пробоя, что позволяет применять более компактные схемы защиты. При проектировании электроприборов рекомендуется использовать частоты выше 20 кГц для внутренних цепей управления, что уменьшает риск электростатического и электрического поражения при касании.
Кроме того, стандарты обязывают учитывать частотные характеристики защитных устройств. Автоматические выключатели и предохранители проектируются с учетом частоты, при которой их эффективность достигает максимума. Высокочастотные цепи требуют специальных компонентов с минимальной индуктивностью и емкостью для предотвращения возникновения токов утечки, которые могут привести к ложным срабатываниям и, как следствие, к снижению безопасности.
Практическая рекомендация для производителей – оптимизация частоты рабочих токов в пределах 20–100 кГц для цепей с низким уровнем напряжения и прямого контакта с пользователем. Это снижает вероятность сердечных аритмий и сокращает длительность воздействия электрического тока. Важно также проводить испытания по стандартам с имитацией реальных частотных условий, чтобы подтвердить соответствие приборов требованиям безопасности.
Вопрос-ответ:
Почему повышение частоты тока уменьшает его опасность для человека?
Повышение частоты тока приводит к изменению взаимодействия электрического поля с тканями организма. При высоких частотах ток не успевает глубоко проникать в тело и вызывает меньшее поражение жизненно важных органов. Это связано с тем, что ткани человека обладают определённой инерцией, и при быстром изменении направления тока воздействие на нервные и мышечные клетки ослабевает.
Какие частоты тока считаются безопасными и почему?
Безопасными считаются высокочастотные токи, например, в диапазоне от десятков килогерц и выше. При таких частотах ток проходит преимущественно по поверхности кожи, а не по внутренним органам. Это снижает риск электротравмы, так как основные жизненно важные системы организма остаются практически не затронутыми.
Как повышение частоты влияет на ощущение удара током?
С увеличением частоты ток начинает восприниматься менее болезненно. При низкой частоте, например 50-60 Гц, человек ощущает резкий и сильный мышечный спазм, что опасно. При более высоких частотах сокращения мышц становятся менее выраженными или вовсе отсутствуют, что снижает неприятные ощущения и риск травмирования.
Используются ли высокочастотные токи в медицинских приборах и с какой целью?
Да, высокочастотные токи применяются в медицине, например, в аппаратах для электрокоагуляции и радиочастотной терапии. Их используют, чтобы безопасно воздействовать на ткани без риска глубоких ожогов или поражения нервов. Благодаря высокой частоте ток локализуется в небольшой зоне и не вызывает сильных болевых ощущений.
Почему низкочастотный ток считается более опасным по сравнению с высокочастотным?
Низкочастотный ток вызывает сильное воздействие на мышцы и нервную систему, приводя к резким судорогам и возможному нарушению работы сердца. Он проникает глубоко в тело и может вызвать серьезные повреждения внутренних органов. В отличие от него, высокочастотный ток остаётся преимущественно на поверхности и не вызывает таких опасных эффектов.
Почему повышение частоты электрического тока снижает его опасность для человека?
Повышение частоты тока уменьшает глубину его проникновения в ткани организма и снижает воздействие на сердце. При более высоких частотах ток чаще всего вызывает поверхностное нагревание, а не нарушение работы внутренних органов, что снижает риск фибрилляции сердца и других опасных реакций. Таким образом, при высокочастотном токе вероятность тяжелых последствий при контакте становится значительно меньше.
