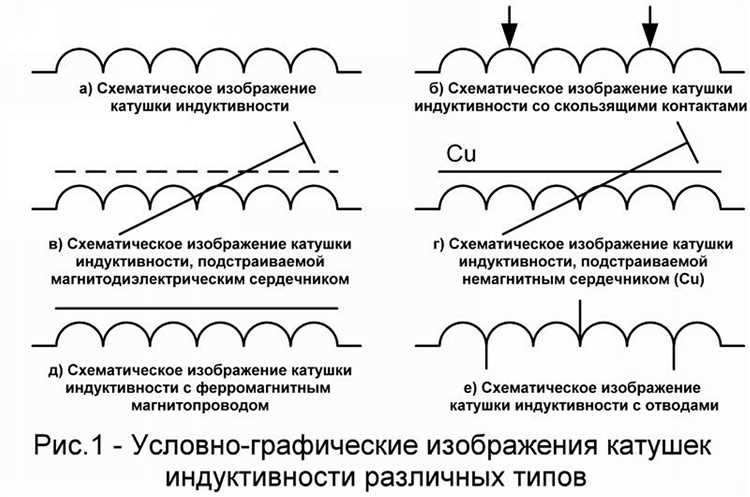

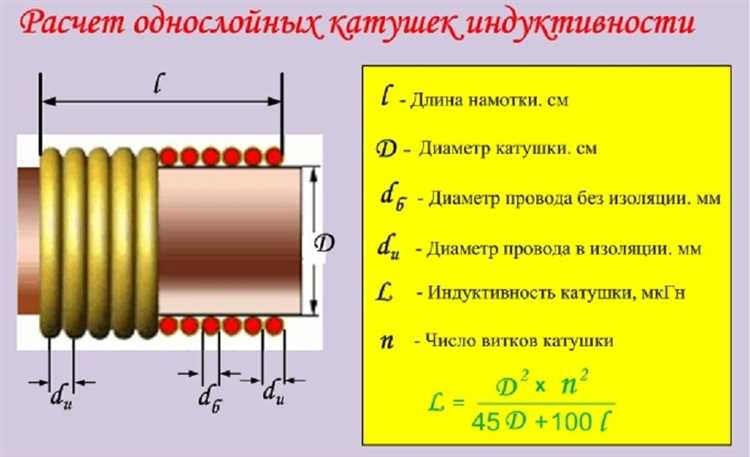

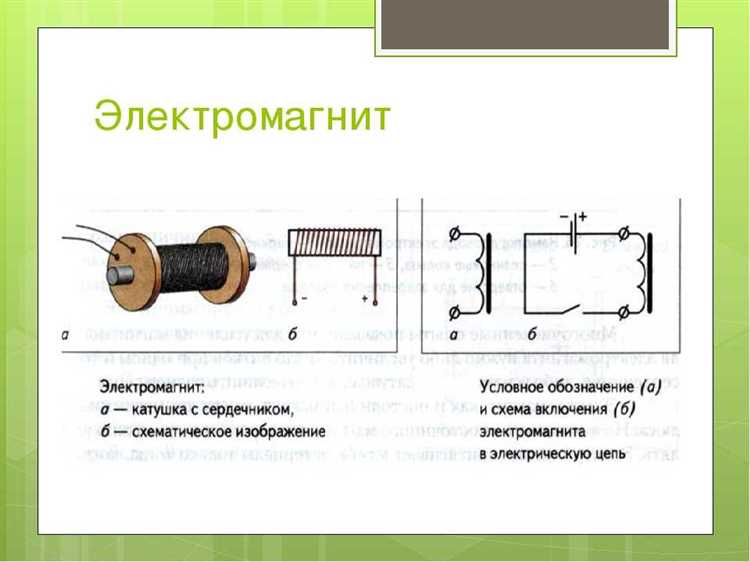

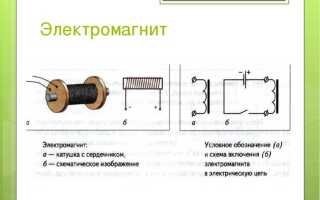

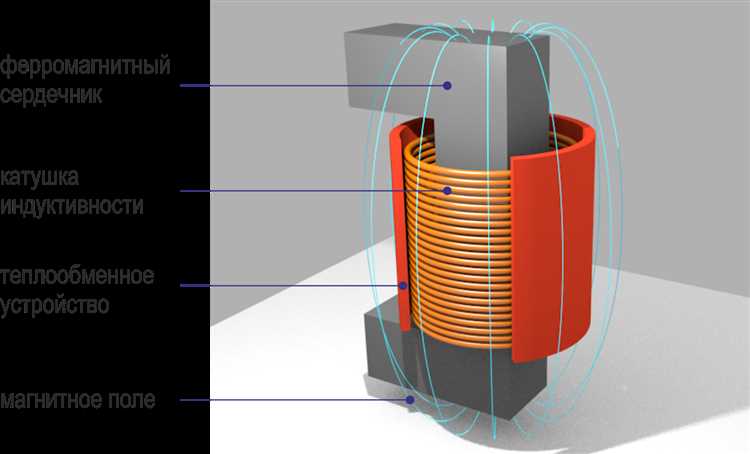

Катушка индуктивности представляет собой пассивный компонент, основной функцией которого является накопление энергии в магнитном поле. Это свойство делает её ключевым элементом в различных схемах: от сглаживания напряжения до подавления высокочастотных помех. Индуктивность измеряется в Генри (Гн) и определяется геометрией, числом витков и материалом сердечника.
В источниках питания катушки индуктивности применяются для фильтрации пульсаций после выпрямителей. Например, в импульсных источниках питания дроссели используются совместно с конденсаторами для формирования LC-фильтров, позволяющих стабилизировать выходное напряжение и снизить уровень помех до требований стандартов электромагнитной совместимости (EMC).
В радиочастотной технике катушки участвуют в формировании резонансных контуров. Это позволяет точно задавать частоту настройки приёмников и передатчиков. Расчёт резонансной частоты осуществляется по формуле: f = 1 / (2π√(LC)), где L – индуктивность, C – ёмкость. Правильный выбор параметров катушки критичен для узкополосных фильтров и согласующих цепей.
При проектировании силовой электроники, например, преобразователей напряжения, важно учитывать токовую нагрузку и сопротивление обмотки. Высокие токи требуют применения проводников с увеличенным сечением или ленточных катушек, а также эффективного отвода тепла. Неправильный выбор катушки может привести к насыщению сердечника, росту температур и снижению КПД схемы.
Инженерам рекомендуется использовать катушки с ферритовыми сердечниками в диапазоне частот до 1 МГц, а для более высоких частот – воздушные катушки или сердечники из порошковых материалов. При этом необходимо учитывать температурную стабильность и коэффициент потерь сердечника (μ»).
Использование индуктивностей в фильтрации пульсаций тока в блоках питания
Индуктивности в блоках питания применяются для подавления высокочастотных составляющих пульсаций, возникающих после выпрямления переменного напряжения. Особенно важна их роль в импульсных источниках, где частота преобразования может достигать сотен килогерц и выше. Использование дросселей позволяет снизить уровень пульсаций на выходе и уменьшить электромагнитные помехи.
Фильтрация осуществляется за счёт сопротивления катушки изменению тока. В схеме LC-фильтра индуктивность размещается последовательно с нагрузкой, обеспечивая затухание высокочастотных колебаний. Эффективность фильтра зависит от:
- номинала индуктивности (обычно от 10 мкГн до нескольких мГн для источников мощностью до 500 Вт);
- сопротивления постоянному току (DCR) – чем ниже, тем меньше тепловые потери;
- частоты коммутации – при росте частоты требуется меньшая индуктивность для той же степени фильтрации.
Выбор индуктивности должен учитывать не только величину пульсаций, но и тип нагрузки. Для нелинейных нагрузок (например, импульсных контроллеров) предпочтительны дроссели с насыщаемыми ферритовыми сердечниками. В линейных режимах применяются тороидальные катушки с минимальными потерями на вихревые токи.
- В цепях с постоянным током используют индуктивности с высокой индуктивностью и низким DCR.
- В двухкаскадных фильтрах применяется комбинация двух дросселей и двух конденсаторов (π-фильтр), что обеспечивает ослабление пульсаций до 40–60 дБ.
- Для маломощных блоков питания (до 50 Вт) подойдут SMD-дроссели с магнитным экранированием.
Проектирование фильтра требует расчёта амплитуды пульсаций на выходе по формуле: ΔV = I * ESR + ΔI * (ESL + L), где ESR и ESL – эквивалентные последовательные сопротивление и индуктивность, L – номинал катушки, ΔI – пиковое изменение тока. Минимизация этих параметров напрямую снижает уровень помех и тепловые потери.
Роль катушек индуктивности в подавлении электромагнитных помех
Катушки индуктивности применяются для снижения уровня высокочастотных электромагнитных помех (ЭМП), возникающих в цепях питания и сигнальных линиях. Основная задача – затруднить прохождение помех через проводящие среды и предотвратить их распространение как по линиям электропитания, так и в виде радиочастотного излучения.
Наиболее распространённый способ подавления ЭМП – использование ферритовых дросселей и кольцевых индуктивностей, размещённых последовательно в цепях с наибольшим током. Такие компоненты обладают высокой импедансной характеристикой в диапазоне от 100 кГц до 30 МГц, что позволяет эффективно ослаблять синфазные и дифференциальные помехи.
В цепях переменного и импульсного тока используются индуктивности с ферритовыми сердечниками высокой проницаемости (μ > 1000), обеспечивающими высокое сопротивление для частот выше основной рабочей. В диапазоне 1–10 МГц применение катушек с рассеянным магнитным потоком дополнительно снижает уровень высокочастотных выбросов.
Для подавления синфазных помех применяются специальные компоненты – синфазные дроссели, состоящие из двух симметричных обмоток на общем магнитопроводе. При этом токи полезного сигнала проходят без потерь, а помехи взаимно усиливают магнитный поток и гасятся в сердечнике. Такие дроссели устанавливаются в линиях питания переменного и постоянного тока (например, перед входом в импульсный источник).
Для подавления дифференциальных помех устанавливаются одиночные индуктивности с высоким сопротивлением в рабочем частотном диапазоне. Размещение таких компонентов в непосредственной близости к источнику помех позволяет минимизировать их распространение по системе. Особенно важно это в устройствах с быстрым переключением транзисторов и резкими фронтами сигналов.
При проектировании ЭМС-фильтров необходимо учитывать резонансные частоты используемых дросселей и согласовывать их с диапазоном помех. Использование многослойных SMD-индуктивностей целесообразно в компактных платах с плотной разводкой. При этом следует избегать насыщения сердечника и превышения допустимого тока – иначе дроссель теряет фильтрующие свойства.
Применение индуктивностей в резонансных контурах радиочастотных схем
Индуктивности в радиочастотных (РЧ) схемах используются совместно с конденсаторами для построения резонансных контуров, обеспечивающих выборочную фильтрацию сигналов на заданной частоте. Резонанс наступает при равенстве реактивных сопротивлений: ωL = 1/ωC, где ω = 2πf, L – индуктивность, C – ёмкость, f – частота резонанса.
Типовые применения резонансных контуров с индуктивностями:
- настройка частоты приёма или передачи в радиопередатчиках и приёмниках;
- создание полосовых фильтров для разделения каналов связи;
- в схемах согласования импеданса между источником сигнала и нагрузкой.
Для обеспечения стабильности резонансной частоты важно использовать индуктивности с низким температурным коэффициентом и минимальными паразитными параметрами (паразитной ёмкостью и сопротивлением). Примеры предпочтительных типов:
| Тип индуктивности | Частотный диапазон | Особенности применения |
|---|---|---|
| Воздушные катушки | 1–100 МГц | Максимально высокая добротность, минимальное насыщение |
| Катушки с ферритом | 0,1–30 МГц | Компактность, повышенное сопротивление на ВЧ |
| Плоские SMD-индуктивности | 10–500 МГц | Малые размеры, автоматическая сборка |
Добротность катушки напрямую влияет на избирательность контура. Для приёмников в диапазоне СВ и КВ добротность Q должна составлять не менее 50–100, в то время как для VHF и выше предпочтительны значения от 150 и выше. Добротность рассчитывается по формуле: Q = ωL / R, где R – активное сопротивление катушки.
Использование дросселей в цепях пуска и управления электродвигателями
Дроссели применяются в схемах управления электродвигателями для ограничения пусковых токов, уменьшения перегрузок по сети и снижения уровня коммутационных помех. При прямом пуске асинхронного двигателя ток может в 6–8 раз превышать номинальное значение, что создаёт нагрузку на контакторы, кабели и источники питания. Последовательно включённый дроссель снижает амплитуду тока за счёт собственного индуктивного сопротивления, ограничивая скорость нарастания тока (di/dt).
Для цепей пуска мощных электродвигателей (от 5 до 200 кВт) используются трехфазные сетевые дроссели с номиналом индуктивности от 0,1 до 1 мГн. Такие элементы выполняются на магнитопроводах с воздушным зазором, устойчивы к насыщению и рассчитаны на токи до 500 А. Расчётный ток дросселя должен превышать номинальный ток двигателя не менее чем на 20% во избежание перегрева при длительной работе.
В частотно-регулируемых приводах дроссели применяются как на входе, так и между инвертором и двигателем. Входные дроссели подавляют сетевые помехи и компенсируют пульсации напряжения. Выходные дроссели защищают изоляцию обмоток двигателя от перенапряжений, возникающих при резких фронтах импульсов PWM-сигнала. При длине кабеля от преобразователя до двигателя более 20 метров установка дросселя обязательна для предотвращения эффекта отражения импульсов.
Рекомендуемые параметры:
- индуктивность выходного дросселя: 1–3 мГн при частоте ШИМ до 8 кГц;
- тип сердечника: магнитопровод из горячепрессованного феррита или пермаллоя для уменьшения потерь на высоких частотах;
- коэффициент насыщения: выше 1,2 для устойчивости к импульсным перегрузкам.
Также дроссели используются в цепях торможения и рекуперации энергии, где они работают в составе RL-цепей. Это позволяет управлять скоростью снижения частоты вращения двигателя и ограничивать ток в тормозных резисторах. Расчёт таких цепей выполняется с учётом энергии вращающихся масс (E = ½·J·ω²) и допустимой тепловой мощности дросселя.
Применение индуктивностей в устройствах бесперебойного питания
В устройствах бесперебойного питания (ИБП) индуктивности выполняют несколько функций: фильтрация, ограничение токов переключения и обеспечение согласования между каскадами преобразования энергии. Наиболее критичные участки схемы, где применяются катушки индуктивности – выходные фильтры, DC-DC преобразователи и инверторные модули.
В выходных LC-фильтрах дроссели устанавливаются последовательно с нагрузкой и используются для подавления пульсаций напряжения, возникающих при импульсном преобразовании. Для ИБП с выходной мощностью до 1 кВт применяются индуктивности с номиналом от 100 мкГн до 2 мГн, рассчитанные на длительный ток в диапазоне 3–20 А. Основной критерий – сохранение индуктивности при токах до уровня насыщения и минимальные потери на перемагничивание сердечника.
Во входных каскадах используется синфазная индуктивность, предотвращающая проникновение электромагнитных помех в сеть. Для обеспечения устойчивости к импульсным перенапряжениям выбираются компоненты на ферритовых сердечниках с высокой проницаемостью и допустимым током не менее 150% от номинального входного тока.
В высокочастотных DC-DC преобразователях, встроенных в ИБП, дроссели участвуют в накоплении и передаче энергии между ключами и выходной нагрузкой. Для таких схем важно учитывать рабочую частоту (обычно 50–250 кГц) и обеспечить оптимальное соотношение между индуктивностью и токовой нагрузкой для стабильного режима работы в непрерывной проводимости (Continuous Conduction Mode).
При выборе индуктивностей необходимо учитывать тепловой режим работы устройства. Повышенная плотность мощности в ИБП требует использования катушек с пониженным сопротивлением обмотки и хорошей вентиляцией. В компактных моделях применяются компоненты с магнитным экранированием для снижения паразитных излучений.
Для трёхфазных промышленных ИБП дроссели используются также на входе для компенсации реактивной мощности и снижения гармоник тока. Эти элементы подбираются по индивидуальным расчётам с учётом коэффициента нелинейных искажений и спектра коммутационных частот.
Индуктивные компоненты в схемах преобразования напряжения
В понижающем преобразователе дроссель размещается между ключевым транзистором и выходной нагрузкой. Его задача – сглаживание импульсного тока, поступающего с ключа, и передача энергии в периоды, когда транзистор закрыт. Номинал рассчитывается исходя из максимального выходного тока, коэффициента заполнения импульса и рабочей частоты. При частоте 100 кГц и токе нагрузки 5 А типичное значение индуктивности составляет 15–47 мкГн.
В повышающих преобразователях дроссель подключён к источнику питания и накапливает энергию при включённом транзисторе. После отключения ключа индуктивность отдаёт энергию в нагрузку через диод. Для корректной работы важно не допустить насыщения сердечника и обеспечить минимальные потери на перемагничивание. При выборе учитываются пиковый ток (с запасом 20–30%) и допустимая температурная стабильность.
В схеме с изолированной топологией (например, flyback или forward) используются трансформаторы с воздушным или ферритовым зазором, обладающие как индуктивностью, так и возможностью гальванической развязки. Здесь важно учитывать как первичную, так и рассеянную индуктивность для оценки энергетических потерь и подавления выбросов напряжения.
Для обеспечения стабильной работы в режиме непрерывной проводимости важно правильно рассчитать минимальное значение индуктивности по формуле: Lmin = (Vin — Vout) × D / (ΔIL × f), где Vin – входное напряжение, Vout – выходное, D – коэффициент заполнения, ΔIL – допустимая амплитуда пульсаций тока, f – частота коммутации.
