Для чего служит максимальная токовая защита

Для чего служит максимальная токовая защита

Максимальная токовая защита предназначена для быстрого отключения электрооборудования при превышении заданного порога тока, что предотвращает повреждения изоляции, разрушение оборудования и возникновение пожаров. В современных распределительных сетях параметры максимальной токовой защиты настраиваются с учетом номинальных токов и характеристик нагрузки, чтобы обеспечить селективность и минимизировать время реагирования.

Правильный выбор уставок тока основывается на анализе токов короткого замыкания, рабочей токовой нагрузке и допустимых перегрузках. Рекомендуется задавать порог срабатывания не ниже 1,1–1,2 номинального тока для учета пусковых токов двигателей и временных колебаний нагрузки. При этом выдержка времени настройки должна обеспечивать координацию с другими защитными устройствами по цепи.

Максимальная токовая защита играет ключевую роль в обеспечении надежности и безопасности электрических систем, особенно в условиях сложных и распределенных схем электроснабжения. Использование современных реле с цифровыми настройками позволяет оптимизировать защиту под конкретные условия эксплуатации, снижая вероятность ложных срабатываний и увеличивая срок службы оборудования.

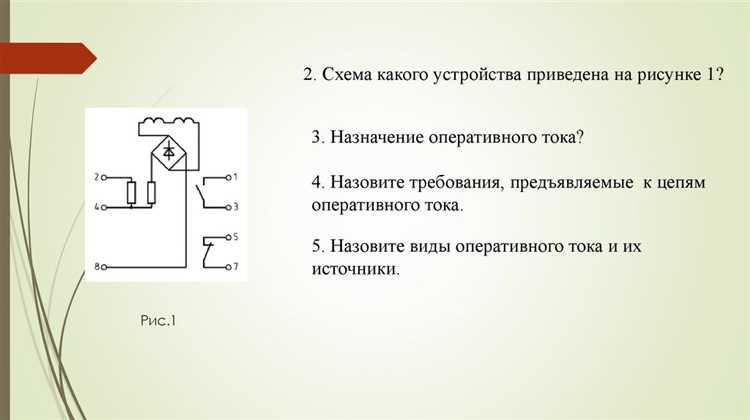

Принцип работы максимальной токовой защиты в сетях низкого напряжения

Максимальная токовая защита (МТЗ) обеспечивает отключение цепи при превышении заданного порога тока, предотвращая повреждения оборудования и возгорания. В сетях низкого напряжения МТЗ реализуется через реле тока, установленное в защитном аппарате (автоматическом выключателе или защитном реле).

Основные этапы работы МТЗ:

  1. Измерение тока – с помощью трансформаторов тока происходит контроль значения тока нагрузки.
  2. Сравнение с уставкой – измеренное значение сопоставляется с установленным порогом срабатывания, который задаётся исходя из номинальной нагрузки и характеристик оборудования.
  3. Формирование сигнала на отключение – при превышении порога активируется команда на размыкание контактов, отключая цепь.

Особенности настройки МТЗ в низковольтных сетях:

  • Уставка тока выбирается с учётом максимального рабочего тока оборудования и допустимых пусковых токов, чтобы избежать ложных срабатываний.
  • Время срабатывания может быть фиксированным или зависеть от величины тока (кривая обратного времени), что позволяет учитывать пусковые режимы электродвигателей и другие динамические нагрузки.
  • Использование ступенчатых уставок с задержкой позволяет реализовать селективность защиты, минимизируя отключение более высоких уровней сети.

Рекомендации по применению МТЗ в сетях низкого напряжения:

  • Определять уставки исходя из паспортных данных оборудования и реальных условий эксплуатации.
  • Проводить регулярные тесты срабатывания для проверки работоспособности реле и аппаратов.
  • При наличии электродвигателей учитывать пусковые токи и выбирать характеристики с обратным временем срабатывания.
  • Обеспечивать координацию с другими защитами (например, дифференциальной), чтобы избежать конфликтов и повысить надёжность системы.

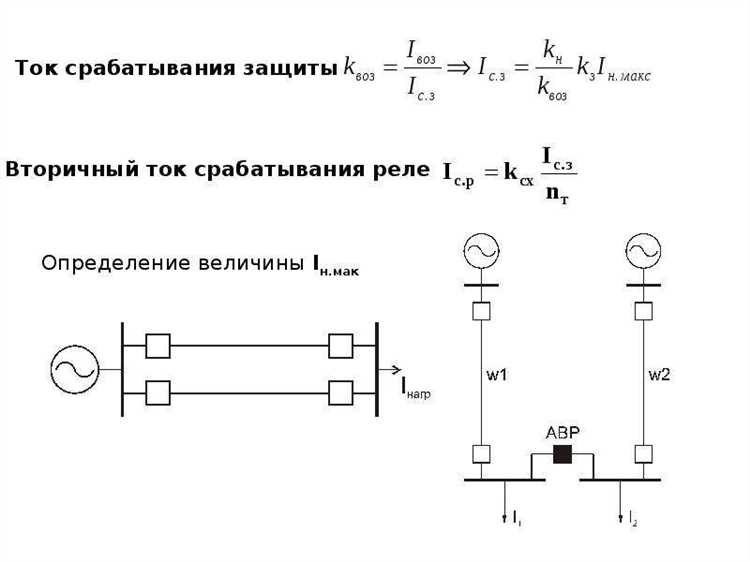

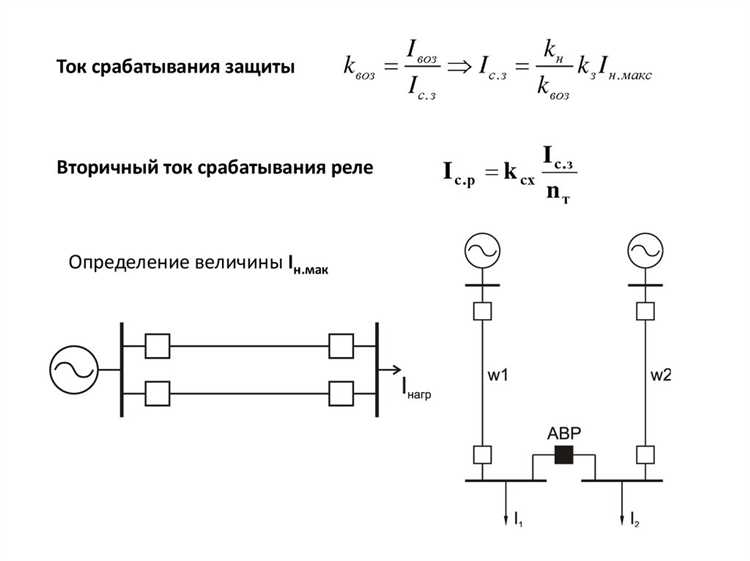

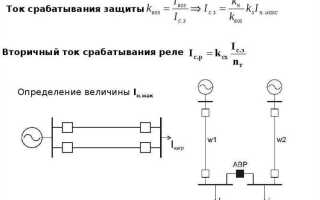

Выбор уставок максимальной токовой защиты для распределительных щитов

При выборе уставок максимальной токовой защиты необходимо учитывать номинальный ток защищаемой линии и характеристики подключенного оборудования. Уставка по току должна превышать рабочий ток нагрузки минимум на 10–20%, чтобы избежать ложных срабатываний при кратковременных пусковых токах.

Рекомендуется устанавливать уставки максимальной токовой защиты с учетом токов короткого замыкания, рассчитанных для каждого участка сети. Уставка по току срабатывания не должна превышать 70% от тока короткого замыкания, обеспечивая тем самым надежное отключение при аварийных режимах.

Для распределительных щитов с несколькими ответвлениями необходимо выбирать уставки, учитывающие селективность с защитами вышестоящих уровней. Это позволяет минимизировать отключение других линий при авариях, снижая потери питания и повышая надежность сети.

При наличии двигателей или другого индуктивного оборудования целесообразно учитывать пусковые токи, которые могут достигать 5–7 крат номинального. В таких случаях уставка максимальной токовой защиты должна быть скорректирована с учетом длительности и величины пускового тока, либо применяться специализированные моторные защиты.

Для быстродействия рекомендуется выбирать устройства с выдержкой времени, согласованной с характеристиками оборудования и необходимостью быстрого отключения коротких замыканий. Типичные значения выдержки составляют от 0,1 до 0,5 секунды в зависимости от удаленности линии и чувствительности защиты.

Практически для распределительных щитов уставки максимального тока выбираются в пределах от 1,1 до 1,3 номинального тока аппарата, при этом важно соблюдать баланс между чувствительностью защиты и исключением ложных отключений.

Роль максимальной токовой защиты при коротких замыканиях в электроустановках

В электроустановках максимальная токовая защита должна срабатывать при токах, превышающих номинальные значения нагрузки в 3–5 раз, что позволяет гарантировать селективность и координацию с другими защитными устройствами. Несоблюдение этих параметров приводит к ложным срабатываниям или несвоевременному отключению.

Настройка уставок осуществляется с учетом характеристик сети, расчетных токов короткого замыкания и времени автоматического выключателя. Для крупных распределительных сетей рекомендуются многоступенчатые уставки с выдержкой времени, позволяющей избежать отключения смежных линий.

Для повышения надежности защиты применяют интегрированные алгоритмы, сочетающие максимальную токовую защиту с функциями дифференциальной и дистанционной защиты. Такой подход минимизирует зону отключения и сокращает время ликвидации КЗ.

При проектировании электроустановок важно учитывать индуктивные и емкостные составляющие тока короткого замыкания, влияющие на точность срабатывания максимальной токовой защиты. Рекомендуется регулярная проверка и калибровка защитных реле для поддержания их рабочих характеристик.

Настройка времени срабатывания максимальной токовой защиты для предотвращения ложных отключений

Оптимальная настройка времени срабатывания максимальной токовой защиты основывается на тщательном анализе токовых характеристик и условий эксплуатации оборудования. Время задержки должно превышать продолжительность коротких пусковых токов, возникающих при запуске мощных двигателей или включении трансформаторов, но при этом оставаться минимально возможным для быстрого реагирования на реальные аварии.

Рекомендуется устанавливать время срабатывания в пределах от 0,2 до 0,5 секунды для оборудования с высоким пусковым током и не менее 0,1 секунды для цепей с низкой индуктивностью, чтобы избежать ложных отключений при коротких импульсах нагрузки. Для сетей с наличием селективной защиты настройка времени должна учитывать резервирование, обеспечивая приоритет срабатывания ближайшей защиты с минимальной задержкой.

Важным этапом является тестирование установленного времени срабатывания в реальных условиях с имитацией различных режимов нагрузки. Использование программируемых реле с функцией динамической адаптации времени позволяет автоматически корректировать задержку в зависимости от текущих параметров сети, снижая вероятность ошибок.

Учет особенностей сети – длины линий, типа нагрузки, характера токов короткого замыкания – позволяет задать время срабатывания, минимизирующее риск ложных отключений без снижения уровня безопасности. Несоблюдение данных параметров приводит к частым отключениям и увеличению износа коммутационной аппаратуры.

Взаимодействие максимальной токовой защиты с другими защитными устройствами в сети

Взаимодействие максимальной токовой защиты с другими защитными устройствами в сети

Максимальная токовая защита (МТЗ) обеспечивает оперативное отключение при токах короткого замыкания и перегрузках, но её эффективность зависит от правильной координации с другими защитными системами.

  • Селективность с минимальной токовой защитой (МТЗ малой зоны): МТЗ должна срабатывать после или одновременно с защитой более низшего уровня, чтобы избежать ненужных отключений смежных участков.
  • Координация с дифференциальной защитой: МТЗ выполняет функцию резервирования. При отказе дифференциальной защиты МТЗ отключает повреждённый участок, обеспечивая резервную защиту.
  • Взаимодействие с автоматическими выключателями: МТЗ формирует сигнал отключения через реле, которые управляют выключателями. Задержка срабатывания выбирается с учётом времени отключения автоматов.
  • Работа с защитой от замыканий на землю: МТЗ улавливает токи короткого замыкания, а земляная защита – токи утечки. Их совместное применение обеспечивает полное покрытие аварийных режимов.
  • Настройка уставок и временных задержек: Настройки МТЗ корректируются по данным характеристикам защит смежных участков для исключения взаимных помех и обеспечения селективности.

Для надежного взаимодействия необходимо проводить комплексные расчёты токов и временных характеристик, а также регулярно тестировать срабатывание защитных устройств в комплексе.

Особенности применения максимальной токовой защиты в промышленных электроустановках

Особенности применения максимальной токовой защиты в промышленных электроустановках

Максимальная токовая защита в промышленных сетях обеспечивает быстрое отключение при токах короткого замыкания и перегрузках, что предотвращает повреждения оборудования и повышает безопасность. В промышленных условиях важно учитывать высокий уровень пусковых токов электродвигателей, которые могут превышать номинальный ток в 6–8 раз и продолжаться до 2–3 секунд.

Для корректной работы защиты необходимо задавать уставки с учетом пусковых токов, избегая ложных срабатываний. Обычно уставка максимального тока устанавливается на уровне 1,2–1,5 номинального тока защищаемой цепи, при этом время срабатывания регулируется по характеру нагрузки. Важно обеспечить селективность с более высокими уровнями токовых уставок у вышестоящих выключателей для ограничения зоны отключения и снижения простоя оборудования.

В промышленных электроустановках рекомендуют применять многоступенчатую максимальную токовую защиту, включая мгновенное и выдержанное по времени срабатывание. Мгновенная ступень защищает от токов короткого замыкания, а выдержанная – от перегрузок, возникающих при длительном превышении нагрузки. Настройка выдержки времени должна учитывать тепловую инерцию оборудования и особенности технологического процесса.

При работе с силовыми трансформаторами и длинными питающими линиями необходимо учитывать влияние переходных процессов и индуктивных токов. Для повышения надежности допускается применение зональной токовой защиты с разделением участка на зоны с независимыми уставками, что улучшает селективность и снижает риск аварийного отключения всей установки.

Важным аспектом является регулярная проверка и тестирование уставок максимальной токовой защиты с помощью имитаторов токов короткого замыкания. Несоблюдение рекомендованных настроек приводит к повышенному износу коммутационной аппаратуры и увеличению времени восстановления работы.

Методы проверки и тестирования максимальной токовой защиты на предприятии

Проверка максимальной токовой защиты проводится с использованием как первичных, так и вторичных испытаний. Первичные включают подачу тока через токовые цепи реле, что позволяет оценить срабатывание защиты при реальном токе нагрузки. Вторичные испытания применяются для оценки логики работы релейной схемы без подачи тока, с имитацией сигнала на входах.

Первичный метод требует подключения испытательного стенда с регулируемым источником тока. Стартовое значение подбирается на 10–15 % ниже уставки с шагом увеличения до срабатывания. Фиксируются ток срабатывания и время реакции. Эти данные сравниваются с расчетными значениями. Допустимое отклонение по току – не более ±5 %, по времени – ±10 %.

Вторичный метод включает подачу имитированных сигналов на входы защитного устройства через калибратор или компьютерный симулятор. Такой подход позволяет проверить алгоритмы работы и функционирование выходных реле без воздействия на силовую часть оборудования. Важно использовать заводские программы для конкретного типа реле и проверять правильность настроек уставок.

Перед тестированием необходимо отключить защищаемую цепь и убедиться в наличии схемы релейной защиты. Любые изменения фиксируются в эксплуатационной документации. Проверка выполняется не реже одного раза в год, а также после настройки или замены реле.

Дополнительно рекомендуется проводить тепловизионный контроль состояния соединений перед испытаниями, особенно в силовых цепях, чтобы исключить влияние перегрева на результат.

Результаты испытаний оформляются актом с указанием параметров срабатывания, отклонений и принятого решения – допустимо ли дальнейшее использование или требуется корректировка уставок либо замена устройства.

Ошибки и проблемы при настройке максимальной токовой защиты и способы их устранения

Частая ошибка – установка токов срабатывания, не учитывающая пусковые токи двигателей и допустимую перегрузочную способность оборудования. В результате защита срабатывает при штатных режимах. Решение – анализировать пусковые характеристики и выбирать ток уставки с запасом, не превышающим термическую устойчивость кабелей и аппаратов.

Нарушение селективности между ступенями защиты приводит к отключению больших участков сети при локальной аварии. Это вызвано несогласованностью уставок и выдержек времени. Для устранения требуется поэтапный расчет: от низшего уровня к высшему с обеспечением временного интервала между срабатываниями, не менее 0,2–0,4 секунды.

Использование неподходящих характеристик времятоковых кривых – еще одна причина отказов. Например, применение обратнозависимой характеристики в цепях, где токи короткого замыкания невысоки, приводит к запаздыванию срабатывания. Требуется выбирать характеристику, соответствующую типу нагрузки и параметрам сети – стандартная, обратнозависимая или комбинированная.

Ошибки при расчёте токов короткого замыкания приводят к установке заниженных уставок. Причина – игнорирование влияния генераторов, трансформаторов и реакторов. Устранение – точный расчет с учётом всех источников и импедансов в конкретной точке установки защиты.

Некорректная настройка токов возвращения защиты вызывает её повторное срабатывание после устранения аварии. Возврат должен обеспечивать уверенное восстановление схемы при снижении тока ниже определённого порога. Рекомендуется устанавливать ток возврата на уровне 85–90% от тока срабатывания.

Недостаточное тестирование после настройки защиты приводит к скрытым проблемам, выявляющимся только при аварии. Необходимо проводить проверку работоспособности всех уставок с использованием вторичных испытаний с генератором токов и регистрацией времени срабатывания.
