Как называется параметр показывающий качество конденсатора

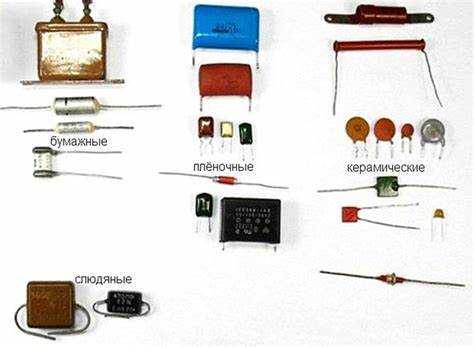

Качество конденсатора можно оценить по нескольким ключевым параметрам, каждый из которых имеет свое значение в зависимости от области применения. Одним из наиболее важных факторов является емкость устройства, которая должна соответствовать заявленным характеристикам. Для этого используется измерение с помощью мультиметра или специализированного измерителя емкости. Для точных расчетов стоит учитывать погрешность измерений, которая может быть вызвана температурными колебаниями или возрастными изменениями конденсатора.

Вторым критическим параметром является диапазон рабочих температур. Высококачественные конденсаторы должны сохранять стабильные характеристики в широком температурном интервале. Производители указывают минимальные и максимальные температуры, при которых возможна нормальная работа устройства. Нарушение этих температурных границ может привести к деградации электролита или внутренним утечкам тока.

Не менее важным показателем является ESR (эквивалентное последовательное сопротивление). Этот параметр характеризует потери энергии в конденсаторе при его работе. Высокий ESR указывает на внутренние дефекты или старение конденсатора. Для правильного выбора стоит учитывать тип устройства и допустимые значения ESR для конкретной схемы.

Также следует обращать внимание на характеристики утечек. Конденсаторы, особенно электролитические, со временем могут развивать токи утечки, что негативно сказывается на их работе. Чем ниже ток утечки, тем лучше качество устройства. Для высококачественных конденсаторов этот параметр не должен превышать минимальные нормы, указанные в спецификации.

Знание этих параметров и их точное измерение позволяет не только выявить дефекты, но и правильно выбрать конденсатор для различных электрических цепей. Важно также учитывать марку производителя, поскольку известные бренды часто гарантируют стабильность параметров на протяжении всего срока службы компонента.

Как проверить ёмкость конденсатора с помощью мультиметра

Для проверки ёмкости конденсатора с помощью мультиметра важно, чтобы прибор поддерживал функцию измерения ёмкости. Большинство современных мультиметров с цифровыми экранами имеют такую возможность. Чтобы правильно измерить ёмкость, следуйте указанным ниже рекомендациям.

1. Выключите питание цепи. Прежде чем приступать к измерению, убедитесь, что схема, в которой установлен конденсатор, не подключена к источнику питания. Это исключит вероятность повреждения мультиметра и обеспечит безопасность.
2. Подготовьте мультиметр. Поставьте мультиметр в режим измерения ёмкости (символ с буквой «C» или значком конденсатора). Обычно это отдельный режим, который выделяется среди других измерений, таких как напряжение или сопротивление.
3. Измерьте ёмкость. После подключения щупов мультиметр отобразит значение ёмкости в фарадах (Ф). Учтите, что некоторые мультиметры могут отображать значение в микрофарадах (мкФ), нанофарадах (нФ) или пикофарадах (пФ), в зависимости от диапазона измерений.

Важно учитывать следующие нюансы при проверке ёмкости:

• Точность измерений: Мультиметры обычно имеют погрешности в пределах 1–3% от реального значения, поэтому результат может не совпадать точно с номинальной ёмкостью конденсатора, указанной на его корпусе.
• Диапазоны мультиметра: Если мультиметр не поддерживает автоматический выбор диапазона, установите нужный предел измерений в зависимости от предполагаемой ёмкости конденсатора. Например, для проверки малых ёмкостей (например, 10 мкФ) выберите диапазон 20 мкФ или меньше.

Проверка ёмкости конденсатора мультиметром – простой и быстрый способ определить его работоспособность, но для точной диагностики в некоторых случаях может понадобиться специализированное оборудование, такое как LCR-метр.

Что влияет на рабочее напряжение конденсатора и как его оценить

Рабочее напряжение конденсатора определяется максимальным уровнем постоянного или переменного напряжения, при котором устройство сохраняет стабильные электрические характеристики и не выходит из строя. Этот параметр зависит от типа диэлектрика, толщины изоляционного слоя, качества материалов и технологии изготовления.

Полимерные и керамические конденсаторы с одинаковой ёмкостью могут иметь различные рабочие напряжения из-за различий в структуре диэлектрика. Например, конденсаторы с диэлектриком X7R обычно рассчитаны на более высокие напряжения, чем те же с диэлектриком Y5V, при той же геометрии корпуса.

Оценка пригодности рабочего напряжения должна учитывать не только номинальное напряжение, указанное на корпусе, но и реальные условия эксплуатации. Рекомендуется использовать запас по напряжению не менее 30% от максимально возможного значения в цепи. Например, если в схеме возможно кратковременное напряжение 50 В, следует выбирать конденсатор минимум на 65 В.

Температурный режим также влияет на допустимое напряжение. При повышении температуры изоляционные свойства диэлектрика снижаются. Указанное производителем напряжение действительно только в пределах стандартного температурного диапазона (обычно до 85 °C). При температурах выше 85 °C следует применять поправочные коэффициенты, указанные в технической документации.

Для переменного тока, особенно в импульсных схемах, важна устойчивость к пиковым перенапряжениям. Конденсаторы для таких задач должны иметь сертификаты на импульсные испытания (например, категория X2 для сетевых фильтров). Недооценка этого параметра приводит к пробою даже при соблюдении номинального напряжения.

Оценить реальное рабочее напряжение можно с помощью пробного теста при повышенном напряжении – в течение 1 минуты подать на конденсатор напряжение на 20–30% выше номинального и контролировать отсутствие утечки тока или перегрева. Такой тест позволяет выявить скрытые дефекты.

Как определить уровень утечек тока у конденсатора

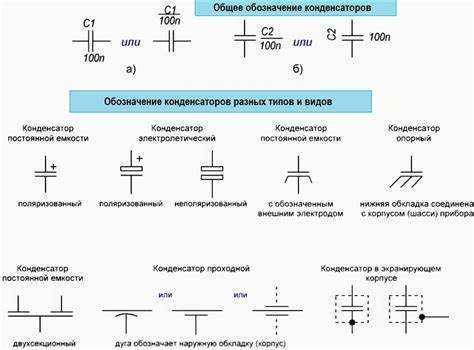

Для оценки уровня токов утечки необходимо измерить ток, проходящий через обкладки при приложении номинального напряжения в течение заданного времени. Используется стабилизированный источник постоянного напряжения и чувствительный миллиамперметр или наноамперметр в зависимости от типа конденсатора.

Перед измерением конденсатор предварительно разряжают, затем подключают к источнику через амперметр. Через 1–5 минут после подключения фиксируется стабильное значение тока утечки. Типичные значения указаны в технической документации. Превышение допустимого уровня указывает на деградацию диэлектрика.

Ниже приведены ориентировочные значения токов утечки для различных типов конденсаторов при комнатной температуре:

При измерениях важна стабильность температуры, так как утечка возрастает с ростом температуры. Также критично соблюдать полярность для электролитических и танталовых конденсаторов. Несоблюдение режима тестирования приводит к ложным результатам.

Для быстрой проверки допустим визуальный тест на нагрев при подаче напряжения. Если корпус прогревается без нагрузки – утечка превышает норму. При сомнительных показаниях предпочтительно использовать приборы с функцией автоматического расчёта параметров утечки, например, LCR-метры с режимом DCL.

Как измерить сопротивление изоляции конденсатора

Для измерения сопротивления изоляции применяется мегомметр с напряжением испытания, соответствующим рабочему напряжению конденсатора. Например, для конденсаторов на 400 В используют мегомметр с выходным напряжением 500–1000 В. Нельзя использовать мультиметр – его напряжения недостаточно для достоверной оценки изоляции.

Показания измеряются через 60 секунд после подачи напряжения. Для качественной изоляции сопротивление должно быть не менее 1000 МОм на каждый вольт номинального напряжения. Например, для конденсатора на 400 В – минимум 400 МОм. Если значение ниже 100 МОм, изоляция считается неудовлетворительной, особенно при работе в цепях переменного напряжения.

Повторное измерение рекомендуется проводить после прогрева конденсатора до рабочей температуры (обычно 60–70 °C), чтобы выявить термическую деградацию диэлектрика. Падение сопротивления при нагреве – признак снижения изоляционных свойств и потенциального пробоя при длительной эксплуатации.

После завершения измерений конденсатор необходимо снова разрядить, так как остаточное напряжение может сохраняться длительное время. При обнаружении низкого сопротивления допускается промывка изопропиловым спиртом и повторное измерение после сушки, но только при отсутствии внешних повреждений и признаков пробоя корпуса.

Почему важно учитывать тип электролита в конденсаторе

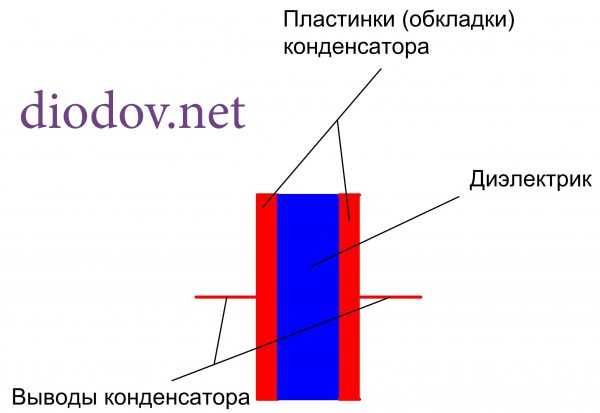

Тип электролита напрямую влияет на параметры утечки, эквивалентное последовательное сопротивление (ESR), срок службы и температурную стабильность конденсатора. Например, в конденсаторах с водным электролитом ESR может быть ниже, чем у аналогов на основе органических растворителей, но водный электролит ускоряет коррозию анода и снижает срок службы при повышенной температуре.

В твердотельных электролитических конденсаторах, где используется проводящая полимерная среда, ESR значительно ниже – до 5–10 мОм, что критично для высокочастотных импульсных схем. При этом они демонстрируют стабильную работу при температуре до 105–125 °C и обладают лучшей устойчивостью к старению.

Конденсаторы с органическим электролитом (например, на основе γ-бутиролактона) имеют более высокий ESR – порядка 100–300 мОм, но при этом обеспечивают лучшую стабильность параметров при низких температурах. Это важно для промышленной электроники, работающей в условиях отрицательных температур.

Для блоков питания, преобразователей и цепей с высоким током пульсаций критично выбирать электролит с минимальной зависимостью ESR от температуры. Использование неподходящего типа приводит к перегреву, деградации и преждевременному выходу из строя компонентов. При выборе конденсатора необходимо анализировать состав электролита, особенно при расчете ресурса и тепловой модели устройства.

Как температура влияет на характеристики конденсатора

Температура напрямую влияет на основные параметры конденсатора, такие как ёмкость, эквивалентное последовательное сопротивление (ESR) и срок службы. При повышении температуры ёмкость обычно увеличивается на 0,1–0,3% на каждый градус Цельсия, что зависит от типа диэлектрика. Например, керамические конденсаторы класса II и III демонстрируют значительные колебания ёмкости, тогда как танталовые и электролитические менее чувствительны.

Рост температуры приводит к увеличению ESR, что ухудшает фильтрационные и импульсные характеристики. На каждые 10 °C выше номинальной температуры ESR может вырасти на 5–15%, что снижает эффективность работы в высокочастотных цепях.

Срок службы конденсатора экспоненциально уменьшается с ростом температуры. Для электролитических конденсаторов каждые дополнительные 10 °C снижают ресурс вдвое. Поэтому для длительной эксплуатации важна работа при температуре, не превышающей рекомендуемую производителем.

При отрицательных температурах диэлектрик становится менее подвижным, что снижает ёмкость и увеличивает внутреннее сопротивление. Вследствие этого появляются проблемы с запуском и стабильностью работы в холодных условиях.

Рекомендуется выбирать конденсаторы с температурным диапазоном, соответствующим рабочим условиям, а при проектировании предусматривать запас по температуре не менее 20 °C выше максимальной ожидаемой. Это позволит сохранить стабильность параметров и продлить срок службы.

Как проверить старение конденсатора по внешнему виду

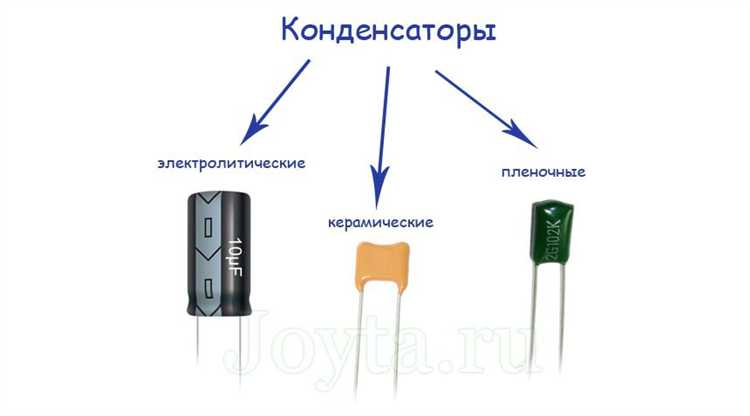

Следы вытекшего электролита в виде липких или белых кристаллов у основания корпуса сигнализируют о повреждении внутренней изоляции и потере емкости. Наличие пятен ржавчины на металлическом корпусе также указывает на воздействие влаги и нарушение герметичности.

Для плёночных и керамических конденсаторов характерны микроскопические трещины и потемнение изоляционного слоя, которые заметны при тщательном осмотре под лупой. Это снижает диэлектрические свойства и повышает риск пробоя.

Резюмируя, для оценки старения важно выявить именно видимые повреждения: вздутие, трещины, коррозия, следы электролита. Отсутствие таких признаков не гарантирует полную исправность, но их наличие – прямой сигнал к замене.

Как интерпретировать результаты тестирования ESR конденсатора

ESR (Equivalent Series Resistance) – ключевой показатель, отражающий внутреннее сопротивление конденсатора при работе на определённой частоте. Его значение напрямую влияет на эффективность и надёжность компонента в цепи.

• Низкий ESR указывает на минимальные потери и хорошую проводимость, что важно для фильтрации и стабилизации напряжения.
• Повышенный ESR сигнализирует о деградации или дефектах, таких как высыхание электролита у электролитических конденсаторов или внутренние повреждения.
• Типичные значения ESR для новых танталовых конденсаторов находятся в диапазоне от нескольких миллиом до десятков миллиом, для электролитических – от десятков до сотен миллиом.

При интерпретации результатов необходимо учитывать частоту теста – стандартно измерения проводятся на 100 кГц. ESR выше нормы на этой частоте указывает на ухудшение рабочих характеристик.

Для точной оценки применяйте следующие рекомендации:

1. Сравните измеренное ESR с рекомендованными производителем значениями для конкретной ёмкости и типа конденсатора.
2. При обнаружении ESR более чем в 2–3 раза выше номинального, конденсатор следует считать неисправным.
3. Проверяйте ESR в холодном и рабочем температурных режимах, так как сопротивление может существенно увеличиваться при нагреве.
4. Используйте тестер с автоматической компенсацией индуктивности и ёмкости для исключения ошибок измерения.

Повышенный ESR часто сопровождается снижением ёмкости и увеличением утечек, что дополнительно подтверждает ухудшение состояния конденсатора. В цепях с высокими пульсациями или силовыми нагрузками такой конденсатор приведёт к нестабильной работе или отказам.

Вопрос-ответ:

Какие параметры у конденсатора наиболее важны для оценки его качества?

Для оценки качества конденсатора стоит обратить внимание на его емкость, номинальное напряжение, ток утечки и эквивалентное последовательное сопротивление (ESR). Емкость показывает, сколько заряда он может накопить. Номинальное напряжение указывает максимальное напряжение, при котором конденсатор работает без повреждений. Ток утечки отражает уровень утечки электричества, что влияет на надежность. ESR влияет на потери энергии и нагрев при работе.

Как измерить ESR конденсатора и почему это важно?

ESR измеряется с помощью специализированного прибора — ESR-метра, который способен оценить сопротивление внутри конденсатора на высоких частотах. Низкое ESR говорит о хорошем качестве и долговечности компонента, так как снижает потери и перегрев. Если ESR высокий, это может привести к нестабильной работе и быстрому выходу из строя устройства.

Можно ли определить качество электролитического конденсатора по маркировке на корпусе?

Маркировка на корпусе предоставляет основные характеристики: емкость, напряжение и температуру эксплуатации. Однако по этим данным нельзя с уверенностью судить о качестве. Чтобы узнать надежность и долговечность, нужно учитывать производителя, срок службы, тип электролита и отзывы пользователей. Также важны дополнительные тесты, например измерение ESR или проверка тока утечки.

Как влияет температура окружающей среды на параметры конденсатора и его качество?

Температура существенно влияет на работу конденсаторов. При повышении температуры емкость может снижаться, а ток утечки увеличивается. Многие конденсаторы имеют максимальный рабочий температурный режим, превышение которого сокращает срок службы. Кроме того, высокие температуры ускоряют деградацию электролита и могут привести к преждевременному выходу из строя.
