Гигабитная розетка обозначается на электрических и слаботочных схемах с использованием символов, отражающих стандарт подключения RJ-45 и категорию кабеля – чаще всего Cat5e, Cat6 или Cat6a. Обозначение может включать маркировку RJ-45, дополненную символами LAN, ETH или просто цифрой, указывающей номер розетки в цепи, например: RJ45-1, LAN2.
На архитектурных и инженерных чертежах гигабитную розетку часто обозначают в виде прямоугольника с косой линией и аббревиатурой внутри. Если проект выполнен в соответствии с ГОСТ 21.608-2014, используется условное графическое обозначение розетки с подписью, указывающей тип сигнала – ЭС (электросвязь). При этом важно добавлять спецификацию скорости – например, 1Gbit или 1000BASE-T.
Чтобы исключить путаницу при монтаже, рекомендуется дополнительно указать на схеме трассировку кабеля и конечное устройство, к которому идет соединение: коммутатор, патч-панель, медиаконвертер. В рамках структурированной кабельной системы обозначения должны быть унифицированы и согласованы с планом коммутации, включая номера портов и идентификаторы зон.
Какой символ используют для обозначения гигабитной розетки на планах помещений
На электротехнических и слаботочных чертежах гигабитная розетка обозначается специализированным символом, отличающимся от стандартных розеток. Как правило, используется пиктограмма в виде круга с вписанными буквами RJ45 или LAN, иногда сопровождаемая подписью Gbit или указанием категории кабеля, например Cat.6 или Cat.6A.
Если розетка предназначена исключительно для гигабитного подключения, на плане рядом указывается количество портов (например, 2xRJ45 Cat.6) и, при необходимости, номер розетки по проекту. В некоторых схемах применяют условные графические обозначения в виде прямоугольника с косой линией и шифром подключения внутри – например, R-L6, где R – розетка, L – линия, 6 – категория.
Важно учитывать стандарты, принятые в проектной документации: в российских проектах нередко применяются ГОСТ 21.608 и ГОСТ 21.110-2013. В них указаны допустимые условные обозначения для телекоммуникационных розеток. Однако гигабитные розетки не всегда выделяются отдельно, поэтому требуется добавить пояснение в виде выноски или примечания на схеме.
Для однозначной идентификации розеток рекомендуется использовать маркировку с указанием категории кабеля и скорости передачи данных, например: RJ45 Cat.6A, 1 Gbit/s. Это исключает путаницу с телефонными или устаревшими сетевыми розетками.
Чем обозначение гигабитной розетки отличается от обычной Ethernet-розетки
Гигабитная розетка на схеме обозначается с обязательной привязкой к категории кабеля и типу интерфейса. Обычно используется маркировка RJ45 Cat 6 или RJ45 Cat 6a, что указывает на поддержку передачи данных на скорости до 1 Гбит/с и выше. Если на схеме указана только RJ45 без категории, это, как правило, розетка для сети 10/100 Мбит/с.
Для гигабитных розеток важна не только форма разъёма, но и качество кабельной инфраструктуры. На схемах также указываются параметры трассы: длина, тип экранирования (U/UTP, F/UTP и т.д.), чтобы подтвердить соответствие стандарту IEEE 802.3ab. Отсутствие этих деталей в обозначении розетки означает, что она не предназначена для гигабитной нагрузки.
При проектировании схем применяют аббревиатуру GBE или GigE рядом с обозначением порта – это прямой индикатор поддержки 1000Base-T. В случае обычной Ethernet-розетки такие обозначения не применяются, либо указывается FE (Fast Ethernet), что ограничивает скорость 100 Мбит/с.
Особенность гигабитной розетки – симметричное использование всех четырёх пар кабеля. На схемах это может быть отражено через пометки 4P (4 пары) или Full Pair Utilization. Для обычной Ethernet-розетки достаточно двух пар, что на чертежах может быть обозначено как 2P или не указывается вовсе.
Какие буквенные и числовые индексы применяются рядом с обозначением
На электротехнических и слаботочных схемах гигабитные розетки обозначаются с использованием комбинаций букв и цифр, которые уточняют тип, назначение и особенности подключения.
- RJ45 – стандартный разъём для Ethernet, часто указывается рядом с обозначением розетки как базовая характеристика. Пример: «X1-RJ45».
- G или Gb – сокращение от «Gigabit», используется для отличия от обычных 100 Мбит/с портов. Пример: «X2-G».
- 1, 2, 3 и т.д. – нумерация розеток по порядку в пределах одного помещения или стойки. Пример: «PR1», «PR2».
- P – указывает на патч-панель (Patch panel), используется при обозначении коммутационных розеток. Пример: «P3-Gb».
- D – иногда применяется для обозначения дуплексной (двойной) розетки. Пример: «X4-D-RJ45».
- U – обозначает универсальный порт или розетку с поддержкой нескольких стандартов передачи данных.
- CAT5e, CAT6, CAT6A – указывают категорию кабеля и розетки. Обязательно добавляется при проектировании сетей с разной пропускной способностью. Пример: «X5-CAT6A».
При составлении схем важно сохранять единообразие обозначений, включая индексы, чтобы исключить путаницу между типами розеток и их назначением. Рекомендуется использовать буквенно-цифровые индексы в логической последовательности, отражающей структуру сети и физическое расположение оборудования.
Как указать тип кабеля и категорию рядом с розеткой на чертеже
При проектировании структурированной кабельной системы важно не только обозначить розетку, но и корректно указать тип кабеля и его категорию. Это исключает ошибки при монтаже и облегчает последующую эксплуатацию.
- Для маркировки используйте компактные надписи, размещённые рядом с обозначением розетки – сверху, снизу или сбоку, в зависимости от плотности схемы.
- Тип кабеля указывается буквенным обозначением, например: U/UTP, F/UTP, S/FTP.
- Категория указывается цифрой после типа: Cat.5e, Cat.6, Cat.6A, Cat.7. Пример: U/UTP Cat.6A.
- Если используется экранированный кабель, обязательно указывайте тип экранирования:
- F/UTP – фольга поверх всех пар
- S/FTP – общая оплётка и индивидуальный экран на каждую пару
- Обозначение размещается либо в скобках после обозначения розетки, либо отдельной строкой с выносной линией.
- Пример корректной записи на чертеже: RJ45 (S/FTP Cat.6A) или просто S/FTP Cat.6A, если розетка уже подписана как RJ45.
- При наличии нескольких розеток одного типа в разных помещениях рекомендуется дополнительно указать длину кабеля и идентификатор трассы, например: S/FTP Cat.6A, L=24 м, трасса ТК-01.
- Все обозначения должны быть выполнены единым шрифтом и в одном масштабе, соответствующем требованиям проектной документации.
Как связать розетку с патч-панелью на схеме СКС
На структурированной схеме СКС связь между гигабитной розеткой и патч-панелью обозначается с указанием уникальных идентификаторов каждой точки и маршрута кабеля. Для каждой розетки указывается ее номер и расположение, например: RJ45-021/3F – где 021 – номер розетки, 3F – этаж.
На патч-панели каждая портовая позиция также имеет свой номер, например: PP1-12, где PP1 – идентификатор панели, 12 – номер порта. Связь отображается линией или стрелкой с подписью, содержащей маркировку кабеля, например: CBL-021-PP1-12. Это позволяет однозначно идентифицировать трассировку без дополнительных пояснений.
Для точной схемы требуется указать тип кабеля – U/UTP Cat.6 – и его длину, если прокладка превышает стандартные 90 метров. Маршрут должен содержать обозначения кабель-каналов, стояков, точек выхода из лотков. Например: RJ45-021/3F → CBL-021-PP1-12 → PP1-12.
Каждое соединение сопровождается штриховой линией (если канал скрыт) или сплошной (если открыт). Указываются направления прокладки и зоны пересечения с другими коммуникациями, чтобы избежать конфликтов в трассировке.
Рекомендуется использовать единую нотацию для всех розеток и портов, чтобы облегчить эксплуатацию. Например, все розетки на третьем этаже начинаются с префикса 3F, а патч-панели – с PP и номером стойки. Никаких цветовых обозначений в схеме не используется – только буквенно-цифровые коды.
Как отразить количество портов и их назначение в обозначении
Для точного указания количества портов гигабитной розетки на схеме применяют числовые индексы, размещаемые рядом с основным символом. Например, цифра 4 указывает на четыре порта в одном корпусе. При необходимости разделения портов по функциям или VLAN к каждому порту добавляют буквенно-цифровые обозначения, отражающие назначение.
Если порты предназначены для разных целей, рекомендуется использовать дробные или индексные обозначения. Например, 1A, 1B – два порта первого блока с различным назначением. В случае группировки портов по функционалу можно применить скобки: 4 (PoE) для четырех портов с поддержкой питания по Ethernet.
Важным элементом является согласованное использование условных обозначений в легенде схемы. Каждое буквенно-цифровое сочетание должно быть расшифровано, чтобы избежать неоднозначности. Например, U – для пользовательских портов, S – для серверных, M – для магистральных соединений.
При проектировании схемы целесообразно придерживаться стандартных обозначений, например, согласно ГОСТ или корпоративным стандартам, адаптируя их к конкретным требованиям проекта. Это упрощает восприятие и позволяет быстро идентифицировать тип и количество портов без дополнительных пояснений.

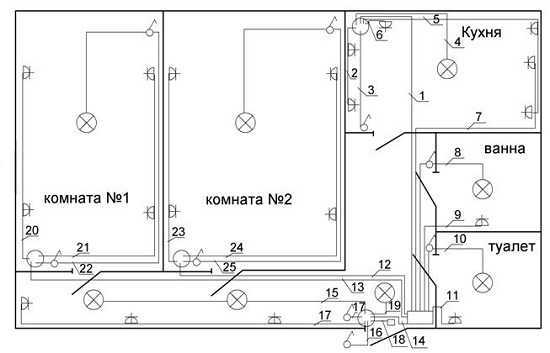

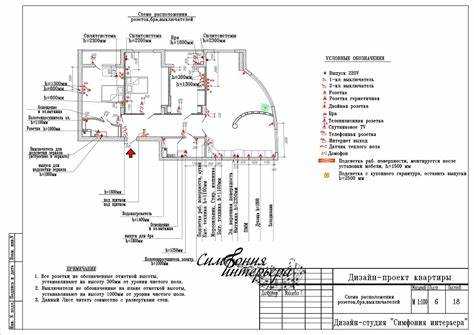

Где размещать обозначение гигабитной розетки на плане офиса или квартиры
Обозначение гигабитной розетки на плане размещают непосредственно вблизи ее точного местоположения на стене или перегородке, обычно на высоте 30–40 см от пола. При этом символ располагается так, чтобы не перекрывать линии стен и коммуникаций, обеспечивая четкую видимость и однозначное восприятие.
Для удобства монтажа и последующего обслуживания обозначение располагают с внутренней стороны помещения, рядом с розеткой, чтобы при просмотре плана можно было сразу определить место установки. Если розетка находится в нише или за мебелью, отметка наносится на видимой части плана с дополнительной подписью или стрелкой, указывающей точное место.
В помещениях с несколькими гигабитными розетками рекомендуют использовать уникальные идентификаторы (например, R1, R2 и т.п.) рядом с символом, что облегчает согласование с технической документацией и спецификациями. Расстояние между обозначением и линией стены не должно превышать 10–15 мм, чтобы избежать неоднозначностей.
Если на плане предусмотрено несколько типов розеток, маркировка гигабитной должна отличаться по форме или цвету, но размещение всегда строго указывает на физическую точку подключения. Важно избегать размещения символа в углах планов или на пересечениях линий, где возможна путаница с другими элементами схемы.
Вопрос-ответ:
Как на схеме обозначается гигабитная розетка?
Гигабитная розетка на схеме обычно изображается с использованием стандартного символа RJ-45, дополненного указанием скорости передачи данных, например, надписью «1 Gb» или «Gigabit». Иногда рядом с символом ставят пометки или цветовое выделение, чтобы показать поддержку гигабитного стандарта.
Какие стандарты маркировки применяются для розеток с гигабитным интерфейсом?
Для обозначения гигабитных розеток используют обозначения, соответствующие стандартам Ethernet, такие как IEEE 802.3ab для 1000BASE-T. На схемах часто добавляют надписи с указанием скорости (например, 1000 Мбит/с) или применяют специальные символы, согласованные с технической документацией проекта.
Почему важно точно указывать скорость гигабитной розетки на схеме?
Точное указание скорости помогает избежать путаницы при монтаже и эксплуатации сети. Это позволяет монтажникам и инженерам быстро понять, какие устройства можно подключать, а также гарантирует, что оборудование будет работать на заявленной скорости без ограничений.
Можно ли использовать один и тот же символ для розеток с разной скоростью передачи данных?
Символы для розеток могут быть одинаковыми, если они физически схожи, например, RJ-45, но для различия скоростей обязательно добавляют поясняющие надписи или цветовые маркеры. Это помогает избежать ошибок при сборке и подключении оборудования.
Где можно найти официальные рекомендации по обозначению гигабитных розеток в технической документации?
Руководства и стандарты по маркировке сетевого оборудования доступны в документации по стандартам IEEE и международных нормативах по проектированию телекоммуникационных систем. Также можно обратиться к ГОСТам и отраслевым стандартам, которые регулируют оформление электрических и коммуникационных схем.
Как правильно обозначается гигабитная розетка на электрической схеме?
Гигабитная розетка на схеме обычно обозначается стандартным символом сетевой розетки с дополнительной маркировкой, указывающей на её скорость передачи данных — например, пометкой «Gb» или «1Gb». Часто рядом с символом добавляют надпись, чтобы было понятно, что это именно гигабитный интерфейс, отличающийся от более медленных вариантов.
Почему важно правильно указывать гигабитную розетку на схеме при проектировании сети?
Правильное обозначение розетки с поддержкой гигабитной передачи данных позволяет четко понимать возможности сети и избегать ошибок при монтаже и настройке оборудования. Это помогает техническим специалистам точно определить, где в инфраструктуре доступна высокая скорость передачи, а где — нет. Неверная маркировка может привести к использованию неподходящих кабелей или устройств, что снизит производительность сети или вызовет проблемы с подключением.
