Правильное соединение четырех проводов с двумя – задача, требующая точности и понимания схемы подключения. Важно учитывать назначение каждого провода: два из них обычно отвечают за питание, а остальные – за передачу сигнала или управление.
Перед началом работы необходимо отключить питание и проверить целостность проводов мультиметром. Ошибки на этом этапе могут привести к короткому замыканию или повреждению оборудования.
В инструкции будет подробно описано, как идентифицировать провода по цвету и функции, выбрать оптимальный метод соединения – скрутка, пайка или использование клеммников – и обеспечить надежный контакт с минимальными потерями сигнала.
Рекомендуется использовать инструменты с изоляцией не ниже 1000 В и следовать нормативам безопасности, чтобы избежать риска поражения током.

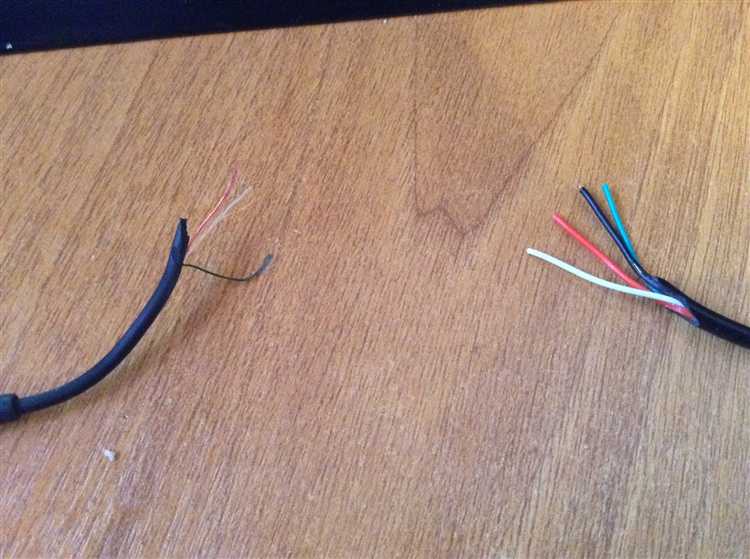

Подключение четырех проводов к двум: пошаговая инструкция
Для корректного соединения четырех проводов с двумя необходимо правильно распределить функции каждого провода и обеспечить надежный контакт.
- Выключите питание в цепи, чтобы избежать короткого замыкания и поражения током.
- Определите назначение каждого из четырех проводов: два обычно являются силовыми (фаза и ноль), два – управляющими или дополнительными (например, для переключателя или подсветки).
- Используйте тестер или мультиметр для проверки проводов и их состояния, убедитесь в отсутствии повреждений и окислений.
- Для подключения к двум проводам объедините два управляющих провода вместе, если их функции совпадают, либо подключите только необходимые из них согласно схеме.
- Соедините силовые провода с двумя основными проводами цепи, при этом учитывайте цветовую маркировку и полярность, чтобы избежать неправильного подключения.
- Используйте клеммные колодки или специальные соединительные зажимы для надежного и безопасного контакта.
- Изолируйте места соединений термоусадочной трубкой или электрической изолентой для предотвращения коротких замыканий.
- Проверьте целостность соединений и отсутствие замыканий с помощью тестера перед включением питания.
- Включите питание и проверьте работоспособность подключенного устройства или цепи.
Соблюдение этих шагов обеспечит правильное и безопасное подключение четырех проводов к двум без потери функциональности.
Определение назначений каждого из четырех проводов
В системе с четырьмя проводами обычно присутствуют: два провода питания и два управляющих сигнала. Первый провод – положительный провод питания, он обеспечивает подачу постоянного напряжения, обычно +12 В или +5 В, в зависимости от устройства. Второй – отрицательный или общий провод (земля), служит для замыкания цепи и выравнивания потенциалов.
Третий провод – сигнальный или управляющий провод №1. Он передает команды или импульсы для управления устройством, например, переключения режимов. Четвертый провод – сигнальный или управляющий провод №2, который может использоваться для обратной связи, дополнительного управления или синхронизации.
При идентификации проводов рекомендуется использовать мультиметр в режиме прозвонки или измерения напряжения. Провод питания отличается стабильным постоянным напряжением, землю можно найти по нулевому потенциалу относительно корпуса. Управляющие провода меняют напряжение в зависимости от состояния устройства, что помогает их точно выделить.
Необходимо убедиться, что сигнальные провода не перепутаны, так как это приводит к некорректной работе или повреждению оборудования. При сомнениях проверяйте маркировку на проводах или используйте техническую документацию конкретного устройства.
Подготовка инструментов и материалов для соединения проводов
Для качественного соединения четырех проводов потребуются специализированные инструменты: индикатор напряжения для проверки обесточенности, стриппер для снятия изоляции с диаметром захвата 0,5–2 мм, обжимной пресс или клещи для коннекторов. Дополнительно понадобится мультиметр для контроля сопротивления соединений.
Материалы включают медные проводники сечением 0,75–1,5 мм², соответствующие по цветовой маркировке и типу изоляции. Для соединения лучше использовать специальные клеммники или пайку с флюсом, обеспечивающим надежный контакт и защиту от коррозии. Лента ПВХ или термоусадочная трубка необходимы для изоляции и защиты готового узла.
Перед работой важно проверить соответствие проводов по маркировке и длине, обеспечить чистоту инструментов и материалов. Использование качественных расходников значительно повышает долговечность соединения и снижает риск перегрева или короткого замыкания.
Правильное снятие изоляции с проводов для надежного контакта
Для устойчивого электрического соединения важно снять изоляцию ровно на нужную длину, не повреждая жилу. Излишняя оголённая часть увеличивает риск короткого замыкания, недостаточная – ухудшает контакт.
- Определите необходимую длину оголенного провода. Обычно она равна длине клеммного зажима или на 2–3 мм меньше.
- Используйте специализированные стрипперы или тонкогубцы с регулируемым ограничителем длины. Это исключит повреждение жилы.
- Аккуратно зажмите инструментом провод в месте снятия изоляции, не пережимая жилу.
- Плавно потяните изоляцию, контролируя, чтобы не вырвать и не повредить отдельные жилы внутри.
- При многожильных проводах проверьте, чтобы жилы не распушились и не имели оголённых участков вне нужной длины.
- После снятия изоляции осмотрите провод на наличие повреждений и удалите острые заусенцы с жил, если они появились.
Правильно подготовленный провод обеспечивает максимальную площадь контакта и снижает сопротивление соединения, что увеличивает безопасность и долговечность.
Выбор метода соединения: скручивание, пайка или клеммники
Скручивание – самый простой и быстрый способ соединения проводов. Он подходит для проводов с медной жилой диаметром до 2,5 мм² и при низких требованиях к надежности и виброустойчивости. Качественная скрутка должна иметь плотный контакт без зазоров, длина скрутки – не менее 20 мм. Для улучшения защиты рекомендуется изолировать соединение термоусадочной трубкой или качественной изоляционной лентой. Недостаток метода – подверженность окислению и механическим повреждениям при вибрации.
Пайка обеспечивает максимально надежное и долговечное соединение проводов. Метод подходит для медных жил любых сечений и используется там, где важна электрическая прочность и устойчивость к вибрации. При пайке необходимо тщательно очистить жилы от окислов, использовать флюс и паяльник с мощностью от 40 Вт. Пайка снижает контактное сопротивление и исключает вероятность «холодных» соединений. Однако этот метод требует навыков и времени, а также специальных инструментов.
Клеммники – оптимальное решение для быстрого, безопасного и удобного монтажа с возможностью демонтажа. Рекомендуется выбирать клеммники с соответствующим сечением проводов и типом жилы (монолитная или многожильная). Важно, чтобы контактная часть была выполнена из меди или луженой стали для предотвращения коррозии. Для надежности соединения следует правильно зажать провод и проверить отсутствие люфта. Клеммники подходят для домашней электропроводки, щитов и оборудования с ограниченным доступом.

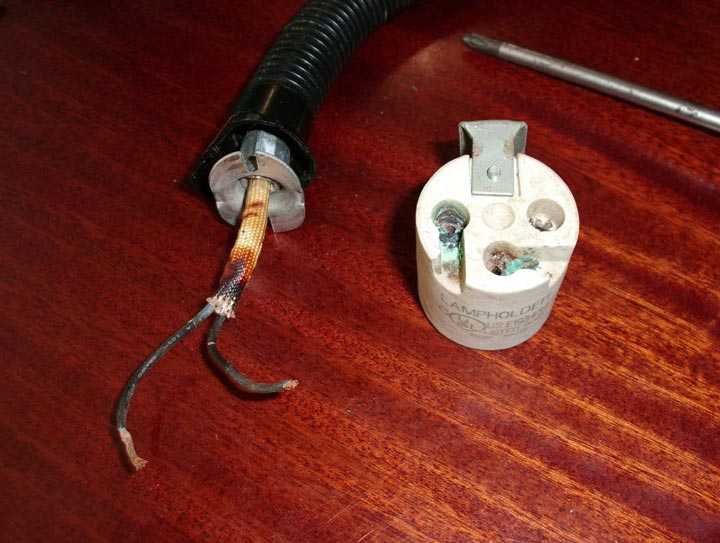

Пошаговое подключение четырех проводов к двум с учетом полярности
Для корректного соединения четырех проводов с двумя важно строго соблюдать полярность, чтобы избежать короткого замыкания и обеспечить правильную работу устройства.
Шаг 1. Определите назначение каждого из четырех проводов: два обычно отвечают за питание (плюс и минус), два – за управление или сигналы. Обозначьте их маркировку или цвет.
Шаг 2. Используйте мультиметр для проверки полярности на каждом проводе, если маркировка отсутствует или сомнительна. Красный или помеченный провод – положительный (+), черный или без маркировки – отрицательный (−).
Шаг 3. Сгруппируйте два провода, предназначенные для подключения к одному из входов с положительной полярностью. Они должны быть объединены так, чтобы общий контакт был однозначно положительным.
Шаг 4. Аналогично объедините оставшиеся два провода, назначенные для отрицательной полярности. Не перепутайте группы, это важно для стабильной работы и безопасности.
Шаг 5. При соединении используйте качественные клеммы или пайку, чтобы обеспечить надежный контакт и минимизировать сопротивление. Изоляция соединений обязательна для предотвращения замыкания.
Шаг 6. После подключения измерьте напряжение на выходных клеммах двумя проводами, убедитесь в правильной полярности и отсутствии коротких замыканий.
Шаг 7. Запустите устройство и проверьте работу, при нестабильности или обратной работе проверьте полярность и надежность соединений.
Проверка качества соединения мультиметром и визуальным осмотром
Для проверки качества соединения сначала отключите питание цепи. Включите мультиметр в режим прозвонки или измерения сопротивления (обычно около 200 Ом на шкале). Поднесите щупы к концам соединения: если мультиметр издаёт звуковой сигнал или показывает сопротивление менее 1 Ом, контакт считается надёжным.
Обратите внимание на отсутствие скачков показаний и устойчивость сигнала при легком движении проводов – это исключит наличие неплотных контактов или микроперерывов. Визуально проверьте места соединения: контакты должны быть чистыми, без окислов и следов коррозии. Для пайки – ровный блестящий шов без трещин и комков припоя.
Изолирующие материалы не должны быть повреждены или смещены, чтобы избежать короткого замыкания. Провода должны быть плотно закреплены и не иметь изломов в месте соединения. При использовании клеммных колодок проверьте плотность зажима и отсутствие люфта. При сомнениях в целостности провода измерьте сопротивление по всей длине, чтобы выявить скрытые повреждения.
Изоляция и защита соединения от короткого замыкания и повреждений
Для предотвращения короткого замыкания и механических повреждений необходимо использовать термоусадочную трубку с клеевым слоем, которая плотно облегает место соединения и обеспечивает влагозащиту. Размер трубки должен превышать диаметр скрутки на 2–3 мм для удобства надевания и надежного сцепления при усадке.
Перед нанесением трубки поверхность проводов следует очистить от загрязнений и обезжирить изопропиловым спиртом. После надевания трубки рекомендуется прогревать её равномерно с помощью термофена при температуре 120–150 °C до полной усадки и запечатывания.
В случае соединений под нагрузкой свыше 5 А или на открытых участках следует дополнительно использовать электроизоляционную ленту с высокой стойкостью к износу и температурным перепадам. Ленту накладывают внахлест с усилием, чтобы исключить воздушные зазоры и смещение.
Для защиты от механических воздействий, вибраций и случайных натяжений провода и соединения закрепляют пластиковыми хомутами на расстоянии 5–7 см от места соединения. Хомуты должны иметь плавные края, чтобы не повредить изоляцию.
Если соединение расположено в условиях повышенной влажности или пыли, дополнительно применяют герметики на силиконовой основе, которые обеспечивают длительную защиту от коррозии и образования окислов.
Вопрос-ответ:
Как правильно определить назначение каждого из четырех проводов перед подключением к двум?
Перед подключением нужно внимательно проверить маркировку или цветовую кодировку проводов, чтобы понять, какой из них служит для фазы, нуля, заземления и дополнительного сигнала. Если маркировка отсутствует, рекомендуется использовать тестер или мультиметр для проверки напряжения и целостности цепи. Такой подход помогает избежать ошибок и обеспечивает безопасность в процессе подключения.
Какие инструменты и материалы понадобятся для соединения четырех проводов с двумя, чтобы сделать это безопасно и надежно?
Для работы потребуются изолированные отвертки, плоскогубцы, мультиметр, изолента, специальные клеммники или колпачки для соединения проводов. Также важен качественный инструмент для зачистки изоляции, чтобы не повредить жилы проводов. Все это позволяет обеспечить надежный контакт и предотвратить короткие замыкания или ослабление соединений.
Можно ли соединять четыре провода с двумя напрямую, и если да, то как правильно организовать такое подключение?
Прямое соединение четырех проводов с двумя возможно, но только при условии, что провода соответствуют одной функции (например, объединение нескольких нулевых или заземляющих жил). Для этого сначала необходимо тщательно зачистить концы проводов, скрутить их вместе и надежно изолировать. Лучше использовать специальные клеммники или соединители — это обеспечит более стабильное и безопасное соединение, которое не ослабнет со временем.
Какие меры предосторожности следует соблюдать при выполнении подключения четырех проводов к двум, чтобы избежать короткого замыкания и других проблем?
При работе важно отключить питание на щитке, проверить отсутствие напряжения на проводах с помощью тестера, использовать инструменты с изолированными ручками и избегать контакта оголенных жил с металлическими частями. Также необходимо тщательно изолировать места соединений, чтобы исключить соприкосновение проводов между собой и с другими элементами. Если есть сомнения в правильности действий, лучше обратиться к квалифицированному электрику.
