Коллектор – это ключевой элемент распределения воды в современных системах водоснабжения, обеспечивающий равномерную подачу ресурса к точкам потребления. Его выбор напрямую влияет на стабильность давления, удобство эксплуатации и долговечность всей системы. Ошибка на этапе подбора может привести к неравномерной подаче воды, шуму в трубах и ускоренному износу оборудования.
Основной параметр при выборе коллектора – количество отводов. Для стандартной квартиры с кухней, ванной, унитазом и стиральной машиной требуется минимум 4 выхода. При этом необходимо предусмотреть запас – минимум один свободный отвод для возможного подключения в будущем. Каждый отвод должен быть оснащён запорным вентилем, что позволяет отключать отдельные потребители без остановки всей системы.
Материал коллектора определяет его устойчивость к коррозии и перепадам давления. Латунные модели – оптимальны по соотношению цены и ресурса. Они выдерживают давление до 10 бар и температуру до 110 °C. Полимерные (например, из полипропилена) дешевле, но менее устойчивы к температурным деформациям, особенно при частых скачках давления. Для загородных домов с неустойчивым давлением предпочтительнее металлические конструкции.
Диаметр коллектора должен соответствовать пропускной способности системы. Для стандартных квартир подойдут модели с внутренним диаметром ¾ дюйма. При большем числе потребителей – рекомендуется диаметр 1 дюйм и выше. Неправильно выбранный диаметр может стать причиной падения давления при одновременном использовании нескольких точек водоразбора.

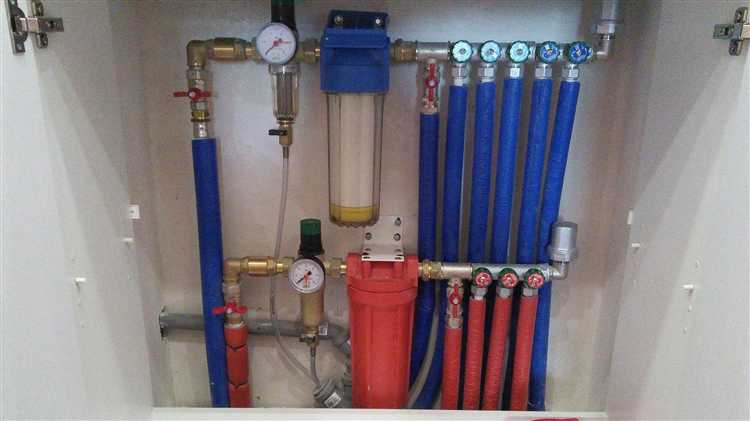

Какие материалы коллекторов подходят для разных типов труб
Для полипропиленовых труб оптимальны коллекторы из того же материала – PPR (полипропилен рандом-сополимер). Они имеют идентичный коэффициент температурного расширения, обеспечивая стабильность соединений при нагреве. Для систем с циркуляцией горячей воды выбирают армированные полипропиленовые коллекторы, выдерживающие до 95 °C и давление до 10 бар.
Металлопластиковые трубы лучше всего сочетаются с латунными коллекторами. Латунь устойчива к коррозии, легко поддается нарезке резьбы, выдерживает давление до 16 бар и температуры до 110 °C. При установке обязательно использование обжимных фитингов или пресс-соединений для герметичности.
Для медных труб применяются коллекторы из латуни или бронзы. Контакт меди с другим металлом, кроме этих двух, вызывает гальваническую коррозию. Лучше избегать стальных компонентов. Бронзовые коллекторы дороже, но обеспечивают максимальную долговечность при агрессивной воде и высоких температурах.
При использовании стальных труб, особенно в отоплении, применяются коллекторы из углеродистой или нержавеющей стали. Обычная сталь требует антикоррозионной защиты (например, порошковой окраски), в то время как нержавеющая выдерживает перепады температуры и высокое давление без дополнительной обработки. Использование оцинкованных коллекторов допустимо, но они подвержены внутреннему отслаиванию цинка при постоянном контакте с горячей водой.
Полиэтиленовые трубы (PEX, PE-RT) требуют коллекторов из латуни или нержавеющей стали с адаптированными выходами под пресс-соединения. Контакт пластика и металла безопасен, но важно использовать вставки-антиэлектролиз для исключения накапливания статического электричества при больших объемах воды.
Сколько выходов должно быть у коллектора для вашего дома
Количество выходов на коллекторе напрямую зависит от числа потребителей воды в системе. Каждый сантехнический прибор – отдельная точка подключения. Учитываются раковины, душевые кабины, ванны, унитазы, стиральные и посудомоечные машины, бойлеры, фильтры, уличные краны и системы полива.
Для стандартной городской квартиры с одним санузлом и кухней требуется минимум 6 выходов: раковина и унитаз в санузле, душевая или ванна, раковина на кухне, стиральная и посудомоечная машины. Для частного дома с двумя санузлами, бойлером и уличным водоразбором – не менее 10–12 выходов.
Важно предусмотреть запасные выходы (1–2) на случай будущих подключений или модернизации системы. Также следует устанавливать отдельные выходы на каждый прибор, чтобы обеспечить индивидуальное перекрытие и стабильное давление.
Оптимальное решение – коллектор с числом выходов, точно соответствующим текущим и потенциальным точкам водоразбора. Использование тройников или объединение нескольких приборов на один выход снижает надежность системы и усложняет обслуживание.

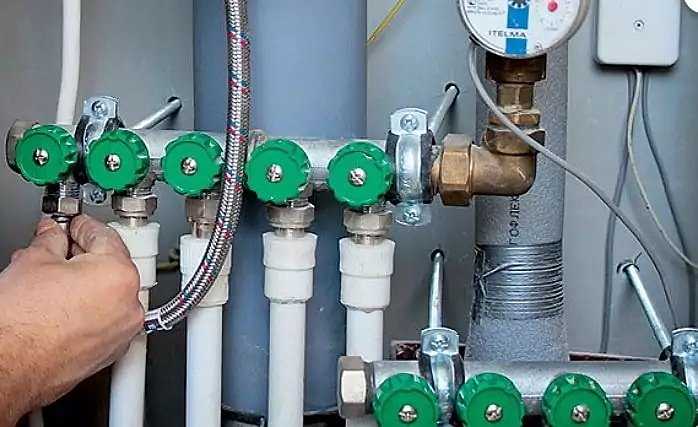

Когда нужен коллектор с вентилями и зачем он требуется
Коллектор с вентилями необходим в системах водоснабжения, где требуется индивидуальное управление подачей воды к отдельным точкам: кранам, бойлерам, стиральным машинам, душевым кабинам. Такие решения особенно актуальны в квартирах с разветвлённой разводкой или в частных домах с несколькими санузлами.
- При наличии более трёх потребителей воды – установка коллектора с вентилями позволяет отключать конкретную линию без перекрытия всего водоснабжения.
- Для систем с нагревателями воды – удобство отключения подачи к бойлеру при обслуживании или ремонте.
- В квартирах с современными сантехническими приборами – отдельное управление водой к душевым, биде, фильтрам, инсталляциям облегчает эксплуатацию и минимизирует риски протечек.
- Для сезонного отключения подачи воды в неиспользуемые зоны, например, в гараж или летнюю кухню.
Коллектор с вентилями также упрощает диагностику утечек: достаточно перекрыть отдельные линии и отследить падение давления. Кроме того, он позволяет выполнять работы по замене сантехники без отключения воды во всём помещении.
Рекомендуется выбирать модели с вентилями из латуни с разборными соединениями – они надёжнее пластиковых и обеспечивают возможность ревизии. Для горячей воды обязательно наличие термостойких прокладок. Оптимальный диаметр коллектора зависит от количества потребителей: для 4–6 точек подойдут модели с диаметром 1/2″, для 6 и более – 3/4″.

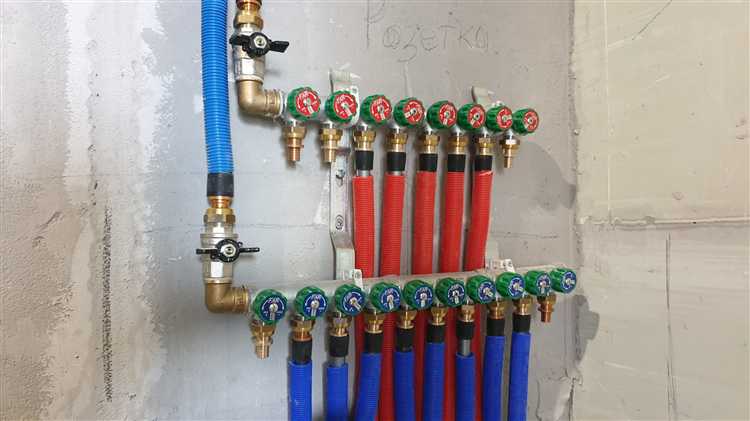

Можно ли подключать отопление и водоснабжение к одному коллектору
Подключение системы отопления и водоснабжения к одному коллектору технически возможно, но крайне нецелесообразно. Основная причина – различие в температурных и гидравлических режимах. В отопительном контуре рабочая температура достигает 70–90 °C, тогда как для хозяйственно-питьевого водоснабжения допустим максимум 65 °C. Совмещение приведёт к нестабильной работе системы, увеличению износа оборудования и риску получения ожогов при открытии крана.
Разделение контуров необходимо также из-за разного давления. В отоплении оно, как правило, выше (2–3 бар), а в водопроводной сети – около 3–6 бар. Использование общего коллектора приведёт к разбалансировке и шуму в трубопроводах, особенно при одновременном использовании воды и работе котла.
Кроме того, санитарные нормы (СанПиН 2.1.4.2496-09) запрещают пересечение хозяйственно-питьевой воды с техническими жидкостями, к которым относится теплоноситель. При утечке в коллекторе возможно загрязнение воды антифризом или ржавчиной из системы отопления.
Для отопления применяются коллекторы с большим внутренним диаметром и повышенной термостойкостью, часто с воздухоотводчиками и сливными кранами. Водоснабжение требует использования латунных или полимерных распределителей с внутренней резьбой под шаровые краны и фильтрами.
Оптимальное решение – установка двух отдельных коллекторных групп: одна обслуживает отопительный контур, вторая – водоснабжение. Это обеспечивает корректную работу обеих систем, упрощает обслуживание и повышает безопасность эксплуатации.
Как выбрать диаметр коллектора под давление и расход воды
Диаметр коллектора должен обеспечивать расчетный расход воды без превышения допустимых потерь давления. При выборе необходимо учитывать максимальный суммарный расход всех подключенных потребителей. Например, если в системе одновременно работают два смесителя (по 0,2 л/с каждый), душ (0,25 л/с) и стиральная машина (0,15 л/с), то суммарный расход составит 0,8 л/с.
При скорости воды 1–1,5 м/с в коллекторе такой расход требует внутреннего диаметра не менее 26 мм. Для медных труб это соответствует наружному диаметру 28 мм, для полимерных – 32 мм. При превышении 1,5 м/с возрастает шум и гидравлическое сопротивление, что приводит к падению давления в точках водоразбора.
Если коллектор подключается к магистрали с давлением ниже 2,5 бар, увеличивают диаметр минимум на один стандартный шаг, чтобы компенсировать сопротивление. При высоком давлении (свыше 4 бар) можно использовать меньший диаметр, но с обязательным учетом длины трубопровода и количества фитингов – каждый изгиб увеличивает сопротивление.
Для длинных систем (более 10 м от ввода до последней точки) и при наличии нескольких потребителей с высоким расходом рекомендуется выбирать диаметр с запасом – при 1,0 л/с устанавливают коллектор с внутренним диаметром 32 мм, что обеспечивает устойчивое давление и равномерное распределение воды.
Выбор диаметра производится на основе гидравлического расчета. Ориентация только на количество подключаемых линий – ошибка: два потребителя с высоким расходом создадут большую нагрузку, чем четыре с низким. Без учета расхода и давления диаметр коллектора может оказаться недостаточным, что приведёт к перебоям в подаче воды.
Нужна ли шумоизоляция при установке коллектора в жилом помещении
Коллекторы для систем водоснабжения, особенно с циркуляционными насосами, создают вибрации и шумы, которые передаются через трубы и крепления на стены и перекрытия. В жилых помещениях уровень шума от коллектора может достигать 30–40 дБ, что ощутимо при длительном нахождении в комнате.
Шумоизоляция коллектора снижает уровень звуковых колебаний и предотвращает резонанс в конструкции. Для этого используют специальные виброизоляторы при монтаже, а сам коллектор и трубы оборачивают звукоизоляционными материалами с плотностью не менее 30 кг/м³, например, минеральной ватой или акустической пеной.
Также важна герметизация отверстий в стенах, через которые проходят трубы, с применением звукоизолирующих уплотнителей. Использование гибких подвесов и креплений снижает передачу вибрации на стены и полы.
При выборе коллектора с низким уровнем шума следует учитывать технические характеристики насосов – уровень шума не должен превышать 25 дБ. Монтаж должен выполняться с учетом минимизации прямого контакта металлических частей с несущими конструкциями.
Рекомендуется проводить акустические замеры после установки для оценки эффективности шумоизоляции и при необходимости корректировать монтаж. В помещениях с повышенными требованиями к тишине, таких как спальни и кабинеты, шумоизоляция коллектора обязательна для комфортного проживания.

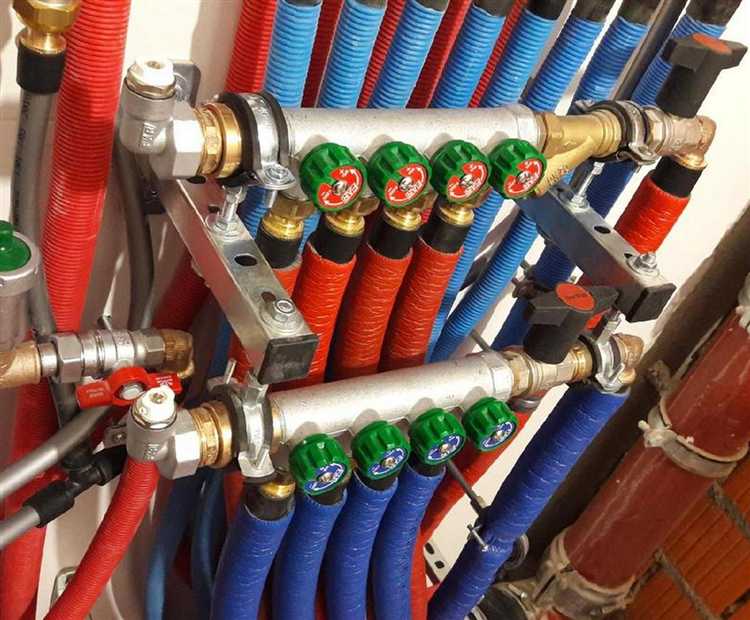

Где лучше разместить коллекторный узел в квартире или частном доме
Оптимальное расположение коллекторного узла влияет на удобство эксплуатации, ремонт и эффективность системы водоснабжения.
- Квартира:
- Лучшее место – специально выделенный сантехнический шкаф или ниша в санузле или кухне. Это обеспечивает быстрый доступ без необходимости разбирать конструкции.
- Высота установки коллектора – 1,2–1,5 метра от пола, чтобы удобно было проводить регулировку и осмотр без необходимости наклоняться или вставать на стремянку.
- Не рекомендуется размещать коллектор в местах с высокой влажностью или ограниченным доступом (например, за мебелью или в вентиляционных шахтах), чтобы исключить риск коррозии и затруднений при ремонте.
- Если квартира оборудована системой «умный дом», коллектор размещают ближе к распределительным щиткам для удобства прокладки управляющих кабелей.
- Частный дом:
- Часто коллектор размещают в техническом помещении или котельной. Это позволяет объединить инженерные системы в одном месте и контролировать их состояние.
- В случае отсутствия отдельного помещения можно использовать встроенные шкафы в стенах коридоров или кухонных зон, с легким доступом и защитой от внешних факторов.
- Высота монтажа также рекомендуется на уровне 1,2–1,5 метра, но при необходимости допускается установка выше при наличии удобных лестниц или настенных креплений.
- В холодных помещениях или неотапливаемых зонах обязательно утеплить коллектор и трубы для предотвращения замерзания и повреждений.
- Расположение возле основных коммуникаций (электросчетчик, отопление) снижает протяжённость трубопроводов и потери давления.
Правильное размещение коллектора обеспечивает легкий доступ для обслуживания и минимизирует вероятность аварийных ситуаций.
Вопрос-ответ:
Какие основные материалы используются для изготовления коллекторов в системах водоснабжения и как они влияют на выбор?
Коллекторы чаще всего делают из нержавеющей стали, латуни или полимеров. Нержавеющая сталь отличается высокой прочностью и устойчивостью к коррозии, что продлевает срок службы устройства. Латунные коллектора обладают хорошей стойкостью к механическим повреждениям и достаточно долговечны, но могут быть дороже. Полимерные варианты легче и дешевле, но не всегда подходят для систем с высокими нагрузками или температурой. Выбор материала зависит от условий эксплуатации и бюджета.
Как правильно рассчитать диаметр коллектора для частного дома с несколькими точками водоразбора?
Диаметр коллектора выбирают на основе общего расхода воды, который складывается из потребления всех точек водоразбора одновременно. Для этого суммируют расход воды на каждую точку (например, душ, раковина, туалет) и добавляют небольшой запас на пиковые нагрузки. После этого подбирают диаметр труб и коллектора так, чтобы обеспечить нормальное давление и достаточный поток. Часто для частных домов используют диаметры от 25 до 40 мм, но точный размер лучше уточнять, исходя из индивидуальных потребностей.
Какие бывают типы коллекторов и в чём их основные различия?
Существуют несколько видов коллекторов: распределительные, смесительные и с встроенными приборами учета. Распределительные используются для равномерного распределения воды по разным веткам. Смесительные позволяют регулировать температуру, смешивая горячую и холодную воду. Коллекторы с приборами учета помогают контролировать расход воды на каждый участок. Выбор зависит от сложности системы и задач, которые должен выполнять коллектор.
Насколько важна правильная установка коллектора и какие ошибки чаще всего встречаются при монтаже?
Монтаж коллектора требует аккуратности и точности, так как ошибки могут привести к снижению давления, протечкам или быстрому износу системы. Часто встречаются ошибки, такие как неправильный уклон труб, слабое крепление, неподходящий диаметр соединений и недостаточная герметизация. Все эти проблемы могут сказаться на работе всей системы водоснабжения, поэтому лучше доверить установку специалистам или внимательно следовать инструкциям производителя.
Как выбрать коллектор с учётом требований к обслуживанию и ремонту системы водоснабжения?
При выборе коллектора стоит обратить внимание на простоту доступа к соединениям и возможность быстрой замены элементов. Хорошо, если коллектор имеет разборные части и оснащён запорными кранами на каждом выходе — это значительно облегчает ремонт и профилактические работы. Также полезно выбирать модели, которые подходят к стандартным фитингам и трубам, чтобы не возникло проблем с совместимостью. Такие характеристики помогают снизить затраты времени и денег на обслуживание.
Какие параметры нужно учитывать при выборе коллектора для системы водоснабжения?
При выборе коллектора важны несколько факторов. Во-первых, материал изготовления — он должен быть устойчив к коррозии и химическим воздействиям, чтобы прослужить долго. Во-вторых, количество выходов и их диаметр — они зависят от числа потребителей и объёма воды, который необходимо распределить. Также стоит обратить внимание на тип подключения — резьбовое или фланцевое, исходя из особенностей труб и оборудования. Кроме того, важно учитывать максимальное рабочее давление и температуру, которые будет выдерживать коллектор. Наконец, удобство монтажа и возможность подключения расходомеров или запорной арматуры может значительно облегчить эксплуатацию системы.
