Розетка для электрической плиты должна выдерживать высокую нагрузку – до 40 А при напряжении 220–250 В. Установка или замена такого разъема требует строгого соблюдения правил безопасности и точного выбора комплектующих. Неправильно подключённая розетка может привести к перегреву, короткому замыканию и даже пожару.
Перед началом работы необходимо отключить питание на распределительном щитке и убедиться в его отсутствии с помощью индикаторной отвертки или мультиметра. Подходящий тип розетки – силовая трехконтактная или четырехконтактная розетка (в зависимости от типа подключения и плиты). Она должна соответствовать сечению кабеля (обычно 3х6 мм² для меди) и номиналу автоматического выключателя.
Важно правильно зачищать провода: не более чем на 10–12 мм, чтобы избежать оголения жил за пределами клемм. Контакты затягиваются плотно, но без деформации провода. Для обеспечения надежности соединения рекомендуется использовать наконечники НШВИ. Корпус розетки должен быть надежно зафиксирован на стене, а провод – не иметь натяжения или перегибов.
После подключения обязательно проводится проверка всех контактов и замеров мультиметром: между фазой и нулем должно быть около 220 В, между фазой и заземлением – то же значение. Только после этого разрешается подключение плиты и включение автомата в щитке.
Как определить тип розетки и соответствие мощности плиты
Откройте крышку существующей розетки и проверьте маркировку. Например, надпись 32А 250В означает, что розетка рассчитана на однофазную нагрузку до 32 ампер. При трёхфазной проводке должна быть маркировка 400В и минимум 4 контакта: фаза A, фаза B, фаза C и ноль. Защитный контакт (PE) должен быть отдельным.
Сечение подключаемого кабеля также критично. Для 32 А требуется медный кабель сечением не менее 4 мм², для 40–63 А – от 6 до 10 мм². Если существующий кабель тоньше, установка более мощной плиты невозможна без полной замены проводки.
Сравните параметры вилки на плите с розеткой. Совпадение не только по форме, но и по техническим характеристикам – обязательное условие. Несоответствие приведёт к перегреву, искрению и отказу оборудования.
Важно: если плита требует трёхфазного подключения, а в квартире доступна только однофазная сеть, подключение возможно только через согласование с электроснабжающей организацией или замену плиты на однофазную модель.
Какие инструменты и материалы понадобятся для замены розетки
Для замены розетки электрической плиты потребуется строго определённый набор инструментов и материалов. Никаких универсальных комплектов – всё зависит от мощности плиты, типа розетки и параметров электропроводки.
- Новая розетка для электроплиты – тип CEE 32A или отечественный аналог с номиналом 32А, если старая розетка не поддерживает необходимую нагрузку.
- Силовой кабель – медный, сечением не менее 6 мм² (при однофазной сети) или 5×2.5 мм² (для трёхфазной), если требуется замена участка проводки.
- Автоматический выключатель – номиналом 32А, соответствующий нагрузке, с маркировкой не ниже C32.
- Отвёртка-индикатор – для проверки отсутствия напряжения.
- Крестовая и шлицевая отвёртки – для демонтажа старой розетки и установки новой.
- Бокорезы и стриппер – для зачистки и резки проводов.
- Мультиметр – для точного измерения напряжения и проверки подключения фаз.
- Клеммники или гильзы – если потребуется удлинить провода или сделать соединения.
- Дюбели и саморезы – если корпус розетки крепится к стене, а не встраивается.
- Перчатки с диэлектрическим покрытием – для защиты при работе с проводкой.
Покупать все позиции рекомендуется только после осмотра старой розетки и уточнения параметров сети: однофазная или трёхфазная, алюминиевая или медная проводка, тип автомата в щитке. Ошибка в выборе даже одного элемента может привести к перегреву или короткому замыканию.
Как безопасно обесточить участок электросети перед работой
Перед заменой розетки для электрической плиты необходимо полностью отключить питание на соответствующем участке. В щитке найдите автоматический выключатель, отвечающий за варочную зону. Он должен быть подписан, обычно это автомат на 32–40 ампер. Если надписи отсутствуют, отключите главный вводной автомат и проверьте отсутствие напряжения на нужной линии.
После отключения автомата обязательно проверьте отсутствие напряжения на проводах с помощью бесконтактного индикатора или мультиметра. Убедитесь, что прибор исправен: проверьте его работу на заведомо включённой розетке, затем протестируйте провода розетки для плиты. Индикатор не должен подавать сигнал, мультиметр должен показывать 0 В между фазой и нулём, а также между фазой и землёй.
Не полагайтесь на выключенный автомат без проверки. Возможна ошибка маркировки или внутреннее замыкание. Никогда не прикасайтесь к оголённым проводам без подтверждённого обесточивания. Работы проводите только в сухом помещении, при нормальной освещённости и устойчивом положении тела.

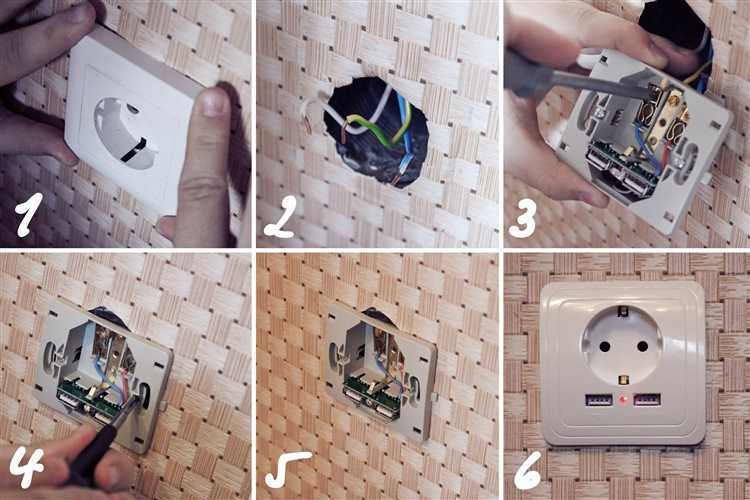

Как демонтировать старую розетку и подготовить провода
Отключите питание на распределительном щите. Убедитесь в отсутствии напряжения с помощью индикаторной отвёртки или мультиметра. Проверка обязательна даже при отключённом автомате.
Снимите декоративную рамку и выкрутите крепёжные винты розетки. Аккуратно извлеките механизм из монтажной коробки. Не тяните – зафиксированные провода могут повредиться.
Ослабьте зажимы, фиксирующие проводники. Если используются винтовые клеммы, выкрутите винты до освобождения проводов. При наличии пружинных – надавите на фиксатор тонкой отвёрткой.
Осмотрите провода. При наличии обуглившихся участков или ослабленной изоляции обрежьте повреждённые концы. Используйте бокорезы, оставляя минимум 10–15 мм жилы для нового подключения.
Зачистите изоляцию с каждого проводника на длину 10–12 мм. Используйте инструмент с калиброванными отверстиями, чтобы избежать повреждения жил.
Проверьте маркировку проводов. Если цветовая индикация стерлась, прозвоните жилы мультиметром для определения фазы, нуля и заземления.
Сформируйте провода по длине и направлению так, чтобы они без натяжения укладывались в будущую розетку. Избегайте острых перегибов – это повышает риск поломки меди или алюминия.
Как подключить новую розетку в соответствии со схемой
Перед подключением убедитесь, что питание полностью отключено на распределительном щитке. Проверьте отсутствие напряжения с помощью двухполюсного индикатора. Работы проводите только при полной обесточенности линии.

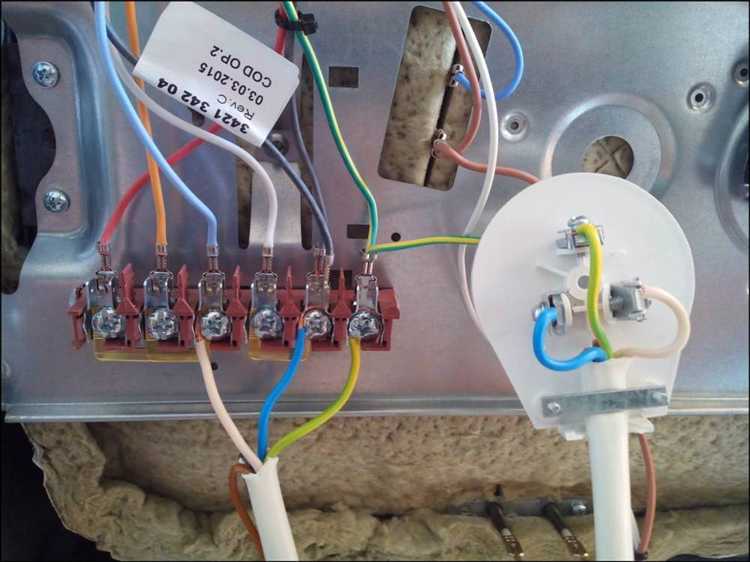

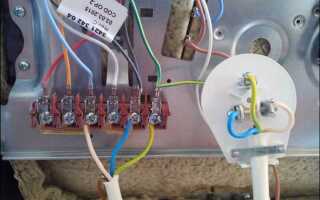

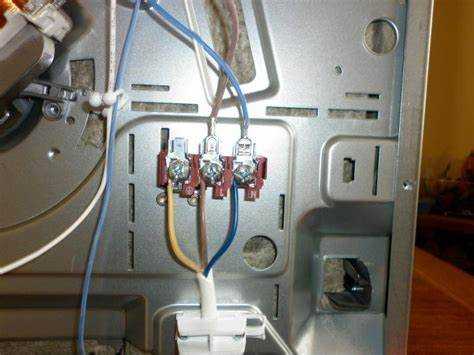

Откройте корпус розетки и изучите схему подключения, указанную производителем. В большинстве случаев для электрических плит используется трехфазное подключение (380 В) или однофазное (220 В) с заземлением. Разъемы обозначаются как L (фаза), N (ноль), PE (заземление).
Подключите провода строго по цветовой маркировке: коричневый или черный – фаза, синий – ноль, желто-зеленый – заземление. Если провода имеют нестандартную расцветку, прозвоните их мультиметром от щитка до конца кабеля, чтобы точно определить назначение жил.
Зачистите изоляцию проводов на 10–12 мм. Не допускайте повреждения жил при зачистке. Используйте наконечники НШВИ соответствующего сечения, если розетка винтовая – для надежного контакта.
Закрепите каждый провод в соответствующей клемме, затяните винты с усилием, исключающим нагрев в месте соединения. Не допускается ослабление контакта или замятие провода. При необходимости установите перемычки, если они предусмотрены схемой розетки (например, при подключении к однофазной сети).
После завершения подключения закройте корпус розетки, включите питание и проверьте работу плиты. При обнаружении запаха гари или перегрева – немедленно отключите питание и проверьте правильность подключения.
Как проверить работоспособность розетки и устранить возможные ошибки
Для проверки розетки электроплиты понадобится тестер (мультиметр) или индикаторная отвертка. Первым шагом отключите питание на распределительном щите, чтобы исключить риск поражения током.
Проверка напряжения: Установите мультиметр в режим измерения переменного напряжения (AC). Вставьте щупы в фазный и нулевой контакты розетки. Нормальное напряжение для плиты – около 220 В ± 10%. Значения ниже 200 В свидетельствуют о проблемах с электросетью или контактом.
Проверка заземления: Один щуп подключите к корпусу или к заземляющему контакту розетки, второй – к фазному. Если напряжение близко к фазному, заземление отсутствует или неисправно, что опасно и требует немедленного исправления.
Проверка контактов: Осмотрите розетку визуально и проверяйте плотность контактов, так как ослабленные винты или коррозия вызывают нагрев и нестабильность работы плиты. При необходимости подтяните крепежные элементы.
Исправление ошибок: Если напряжение отсутствует, проверьте автоматические выключатели и предохранители на щите. При плохом контакте замените розетку, учитывая тип и допустимую нагрузку (обычно 32 А для плиты). Заземление восстановите путем подключения к отдельному контуру заземления с соблюдением ПУЭ.
Важное правило: Все работы с электроснабжением проводите при отключенном питании и соблюдайте меры безопасности. Если нет уверенности в квалификации, вызовите электрика.
Вопрос-ответ:
Можно ли заменить розетку для электрической плиты самостоятельно, если нет опыта в электрике?
Если у вас нет базовых знаний и навыков работы с электричеством, лучше обратиться к специалисту. Работа с электроприборами требует осторожности, правильного подключения и соблюдения техники безопасности, чтобы избежать поражения током или пожара.
Какие инструменты и материалы понадобятся для замены розетки плиты?
Для замены розетки обычно нужны отвертки (крестовая и плоская), индикатор напряжения, кусачки или стриппер для снятия изоляции с проводов, сама розетка с нужными параметрами, а также изолента или клеммные колодки для надежного соединения проводов.
Как определить, какую именно розетку нужно купить для замены на электрической плите?
Для выбора розетки необходимо знать мощность плиты и параметры сети: напряжение и силу тока, указанные в инструкции к плите или на её шильдике. Обычно для электрических плит применяются розетки на 32 Ампера с заземлением и трехфазным или однофазным подключением. Важно подобрать модель, соответствующую параметрам вашей электропроводки.
Какие меры безопасности нужно соблюдать при замене розетки для плиты?
Перед началом работ необходимо отключить питание на автоматическом выключателе, проверить отсутствие напряжения с помощью индикатора. Не стоит трогать оголённые провода голыми руками. Все соединения должны быть надежно закреплены, чтобы избежать перегрева и искрения. После установки розетки рекомендуется проверить её работу и отсутствие запаха гари или нагрева.
Почему может не работать плита после замены розетки и как это исправить?
Причины могут быть разными: неправильное подключение проводов, плохой контакт, повреждение провода или неисправность самой розетки. Важно проверить, что фаза, ноль и заземление подключены правильно, а все контакты надежно зажаты. Если сомневаетесь, лучше вызвать электрика для диагностики и устранения проблемы.
Какие меры безопасности нужно соблюдать при замене розетки для электрической плиты?
Перед началом работы обязательно отключите питание в щитке, чтобы избежать поражения электрическим током. Убедитесь, что используете инструменты с изолированными ручками. Работу стоит выполнять при отсутствии влажности и сухими руками. Если не уверены в своих знаниях, лучше обратиться к квалифицированному электрику.
