Коннектор – это элемент, обеспечивающий надежное и безопасное соединение электрических проводников. Его задача – гарантировать стабильную передачу тока без потерь и предотвратить возникновение коротких замыканий и перегрева. Коннекторы широко применяются в различных сферах – от бытовых приборов до сложных промышленных систем.
Выбор коннектора зависит от типа цепи, напряжения, тока и условий эксплуатации. Для силовых линий используют клеммники и кабельные наконечники, для печатных плат – разъемы с разным количеством контактов. Каждый вид имеет особенности конструкции, материалы изготовления и способ монтажа, влияющие на срок службы и безопасность системы.
Правильный подбор коннектора обеспечивает минимизацию сопротивления на контакте и предотвращает коррозию. При установке важно учитывать требования к герметичности, виброустойчивости и температурному режиму. Игнорирование этих факторов приводит к сбоям в работе оборудования и увеличению затрат на ремонт.
Что такое коннектор в электрике: назначение и виды
Основное назначение коннекторов – передача электрического тока с минимальными потерями и предотвращение окисления контактов. В зависимости от конструкции и области применения, коннекторы бывают нескольких типов.
По способу соединения выделяют разъемные и неразъемные коннекторы. Разъемные позволяют многократное подключение и отключение без инструментов, что важно для оборудования с частой заменой компонентов. Неразъемные обеспечивают постоянное соединение, обычно при пайке или обжимании.
По типу контактов коннекторы делятся на винтовые, пружинные, пайочные и обжимные. Винтовые используют винты для закрепления проводов, подходят для силовых цепей с большими токами. Пружинные обеспечивают быстрый монтаж без инструментов, часто применяются в бытовой технике. Пайочные обеспечивают надежность при фиксированном монтаже. Обжимные коннекторы требуют специального инструмента для создания прочного контакта и используются в сетевых и аудио системах.

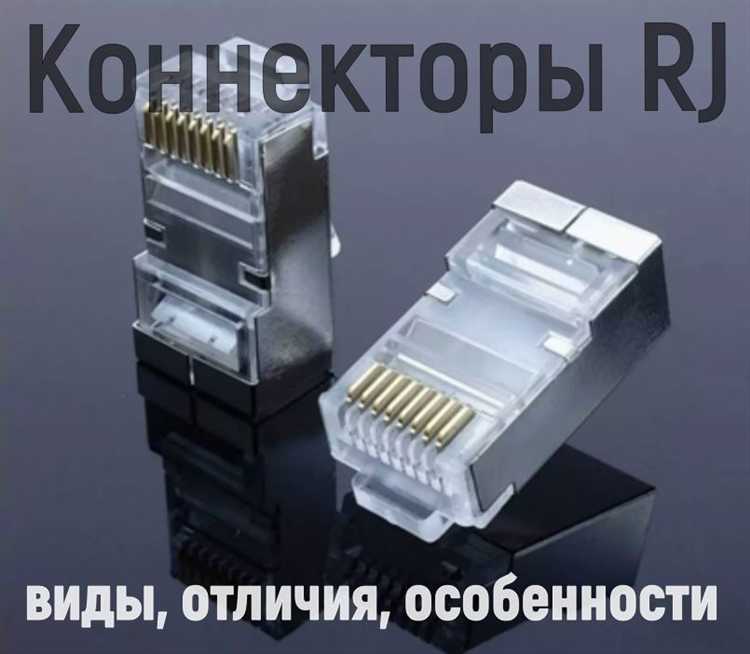

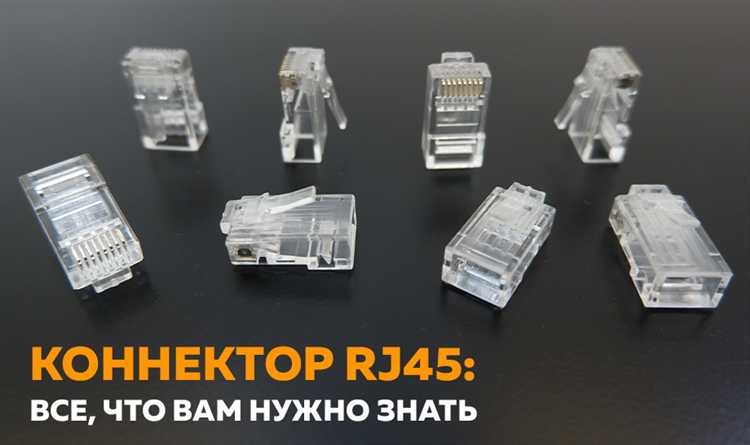

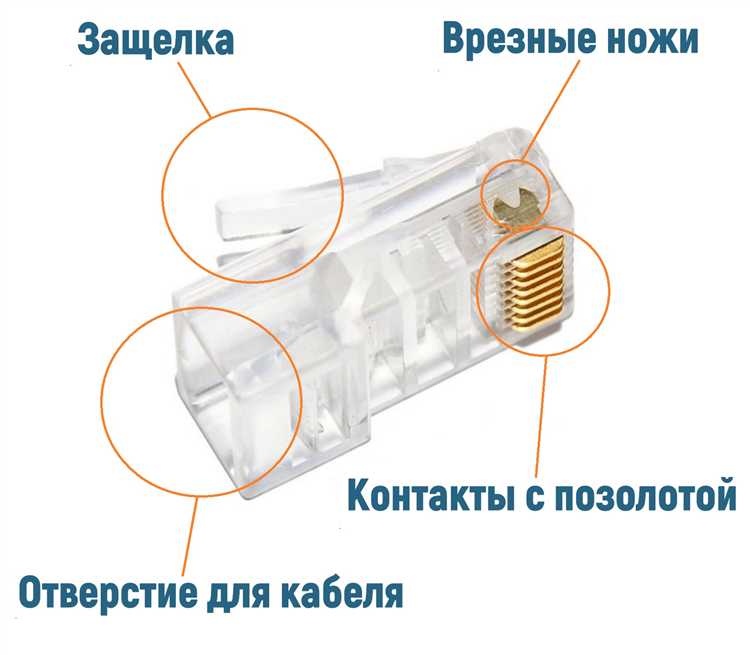

Форм-фактор коннекторов варьируется от клеммных колодок и банановых вилок до специализированных разъемов типа RJ45, USB и силовых разъемов. Выбор зависит от требований по нагрузке, частоте подключения, условий эксплуатации и стандартах безопасности.
При подборе коннектора важно учитывать материал контактов (медь, латунь с покрытием), номинальный ток и напряжение, защиту от коррозии и вибраций. Неправильно подобранный коннектор приводит к перегреву, потерям энергии и снижению надежности системы.
Какие задачи решает коннектор при подключении проводов
Коннектор обеспечивает надёжное электрическое и механическое соединение проводов, позволяя избежать проблем с контактами и повреждениями. Основные задачи коннектора при подключении проводов:
- Обеспечение устойчивого контакта – минимизация сопротивления в месте соединения, предотвращение искрения и перегрева.
- Защита от механических воздействий – предотвращение разрыва или ослабления соединения при вибрациях, трении и натяжении проводов.
- Упрощение монтажа и демонтажа – быстрое и безопасное подключение без необходимости пайки или скручивания.
- Герметизация соединения – защита от пыли, влаги и коррозии, что продлевает срок службы контактной группы.
- Идентификация и стандартизация – упрощение маркировки и совместимости компонентов при сборке сложных электрических схем.
- Разделение цепей – обеспечение возможности быстрого разъединения без повреждения проводов, что важно при техническом обслуживании и ремонте.
Выбор коннектора зависит от параметров токовой нагрузки, типа проводов, условий эксплуатации и необходимости защиты от внешних факторов. Использование соответствующих коннекторов снижает риск аварий и повышает безопасность электросистемы.
Различия между винтовыми и пружинными коннекторами
Винтовые коннекторы обеспечивают надёжное механическое соединение проводов за счёт затягивания винта на контактной площадке. Они подходят для проводников разных сечений и позволяют выполнять повторные подключения. Основное ограничение – необходимость использования инструмента и время монтажа, которое увеличивается при большом количестве соединений.
Пружинные коннекторы фиксируют провод за счёт внутренней пружины, обеспечивая постоянное давление и стабильный контакт без дополнительного инструмента. Они удобны при быстром монтаже и часто используются в компактных устройствах и распределительных коробках. Ограничение – возможное снижение надёжности при многократных переподключениях и не всегда подходят для жестких медных жил большого сечения.
Выбор между этими типами зависит от условий эксплуатации: винтовые коннекторы лучше для длительных и мощных соединений с возможностью обслуживания, пружинные – для быстрого монтажа и компактных схем с минимальными требованиями к обслуживанию.
Как выбрать коннектор по типу контакта и сечения провода
Выбор коннектора начинается с определения типа контакта: пайка, пружинный или винтовой. Пайка обеспечивает минимальное контактное сопротивление и подходит для стационарных соединений, требующих высокой надежности. Пружинные контакты удобны для частых подключений и отключений, гарантируют стабильный контакт при вибрациях. Винтовые применяют для жесткой фиксации проводников с возможностью демонтажа.
Далее учитывают сечение провода. Коннектор должен соответствовать диаметру жилы для надежного зажима и предотвращения перегрева. Для медных проводов сечением 0,5–2,5 мм² подойдут стандартные клеммники с контактами из луженой стали или меди. Для сечений 4 мм² и выше используются коннекторы с усиленными контактами или шиной, способной выдержать больший ток.
Важен тип изоляции: коннекторы для многожильных проводов требуют контактов с возможностью многократного зажима без повреждения жилы, а для одножильных – достаточно жесткого контактного механизма. При выборе стоит обратить внимание на материал контактов – латунь с серебряным или никелевым покрытием улучшает проводимость и снижает коррозию.
При подборе учитывают и тип соединения: прямой, угловой или с разъемом. Каждый вариант влияет на удобство монтажа и надежность контакта в конкретных условиях эксплуатации. Важно, чтобы коннектор имел технические характеристики, соответствующие рабочему току и напряжению цепи.
Соблюдение этих параметров гарантирует долговечность и безопасность электрических соединений, минимизируя риск перегрева и отказов.

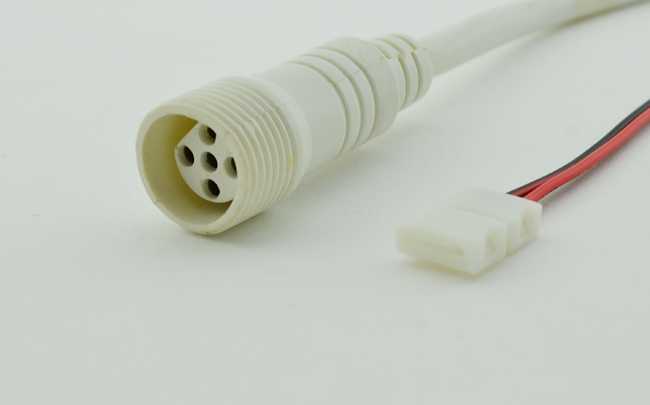

Особенности использования герметичных коннекторов в наружных сетях
Герметичные коннекторы обеспечивают надежное электрическое соединение в условиях повышенной влажности, пыли и перепадов температуры. Их применение в наружных сетях защищает контакты от коррозии и механических повреждений.
- Материалы корпуса обычно включают стойкие к ультрафиолету и химическим воздействиям полимеры, что продлевает срок эксплуатации.
- Степень защиты не ниже IP67 гарантирует полную защиту от пыли и кратковременного погружения в воду.
- Применение уплотнительных колец из силикона или резины обеспечивает дополнительную изоляцию от влаги и пыли.
- Герметичные коннекторы часто комплектуются фиксаторами или замками, предотвращающими случайное разъединение при вибрациях и ветровых нагрузках.
Для монтажа и обслуживания требуется использование инструментов, позволяющих сохранить целостность уплотнений и не повредить контакты. Важна тщательная очистка и сушка кабельных окончаний перед подключением.
- Перед установкой проверить целостность уплотнительных элементов и отсутствие механических дефектов.
- Соблюдать рекомендуемый производителем порядок сборки и затяжки крепежных элементов.
- Регулярно проводить визуальный осмотр и тестирование на герметичность при плановом техническом обслуживании.
При выборе герметичных коннекторов учитывать рабочее напряжение, токовую нагрузку и условия эксплуатации, чтобы избежать перегрева и выхода из строя оборудования.
Применение быстросъёмных коннекторов в бытовых устройствах
Быстросъёмные коннекторы обеспечивают надежное и удобное соединение проводов в бытовой технике без необходимости применения специальных инструментов. Они широко используются в кухонных приборах, кондиционерах, стиральных и сушильных машинах, где важна оперативная замена или обслуживание элементов.
Основные преимущества таких коннекторов – снижение времени монтажа и минимизация ошибок при подключении. Например, в холодильниках быстросъёмные коннекторы позволяют быстро отсоединять электронные модули для диагностики без повреждения проводки.
Для бытовых устройств предпочтительны коннекторы с контактами из меди с покрытием из олова или никеля, обеспечивающими устойчивость к окислению и надежный токопроводящий контакт. Важно, чтобы коннекторы выдерживали рабочие токи от 5 до 20 ампер, в зависимости от назначения устройства.
При выборе быстросъёмных коннекторов для бытовой техники стоит учитывать класс защиты IP, чтобы избежать попадания влаги и пыли. Коннекторы с герметизацией применяются в местах с повышенной влажностью, например, в посудомоечных машинах.
Использование быстросъёмных коннекторов упрощает сервисное обслуживание и снижает риск неправильного подключения, что повышает безопасность эксплуатации устройств. Рекомендуется применять оригинальные комплектующие от производителя техники или сертифицированные аналоги с соответствующими техническими характеристиками.
Правила безопасного монтажа и проверки коннекторов
Перед монтажом необходимо убедиться, что напряжение в цепи отключено и отсутствует возможность случайного включения. Работать только с исправными инструментами, специально предназначенными для обжима или пайки контактов.
Подготовка проводов должна соответствовать типу коннектора: длина оголённой жилы не должна превышать рекомендуемую производителем, обычно 6-10 мм. Изоляция обрезается аккуратно, без повреждений жил.
При использовании обжимных коннекторов требуется обеспечить равномерное и плотное сжатие контактной части, чтобы исключить механические люфты и обеспечить надёжное электрическое соединение. Применять только подходящий по размеру обжимной инструмент.
Для винтовых коннекторов провод должен быть плотно закреплён под прижимной винт, без изломов жилы. Винт затягивать с рекомендованным усилием, чтобы избежать перетяжки и повреждения жилы или недостаточного контакта.
После монтажа обязательна проверка качества соединения: визуальный осмотр на отсутствие повреждений, контроль крепления жилы на прочность с лёгким расшатыванием. Электрическое измерение сопротивления контакта должно соответствовать нормативам, обычно менее 0,1 Ом.
При пайке коннекторов использовать припой с флюсом, подходящий для электромонтажных работ, избегать перегрева контактов, что может повредить материал и изоляцию. Паяное соединение должно быть ровным, без пропусков и холодных мест.
Рекомендуется проводить контрольную проверку после сборки и под нагрузкой, чтобы убедиться в отсутствии перегрева, искрения и нарушений контакта.
Все операции выполнять в перчатках, защищающих от механических и электрических травм, а при работе в условиях повышенной влажности использовать дополнительную изоляцию и средства защиты.
Вопрос-ответ:
Что такое коннектор в электрике и зачем он нужен?
Коннектор — это специальное устройство, которое обеспечивает соединение электрических проводов или компонентов. Его основная задача — создавать надёжный контакт между элементами электрической цепи, обеспечивая стабильную передачу электрического сигнала или тока. Без коннекторов монтаж и ремонт электропроводки стали бы гораздо сложнее, так как они упрощают процесс подключения и отключения.
Какие бывают виды коннекторов и чем они отличаются друг от друга?
Существует множество видов коннекторов, отличающихся по форме, назначению и способу подключения. Например, есть винтовые коннекторы, которые фиксируются с помощью винтов, и быстросъёмные — с защёлками или контактными элементами. По назначению можно выделить силовые коннекторы для высоких токов, а также низковольтные для сигналов. Каждый вид подходит для определённых условий эксплуатации и типов кабелей.
Как выбрать коннектор для бытовой электропроводки?
При выборе коннектора важно учитывать ток, который будет проходить через соединение, а также тип и сечение проводов. Для бытовых задач обычно используются пластиковые или клеммные колодки, рассчитанные на стандартные нагрузки. Также стоит обращать внимание на условия, в которых будет работать соединение: влажность, температура, возможность механического воздействия. Если соединение нужно часто разъединять, лучше выбрать коннектор с быстросъёмным механизмом.
Можно ли использовать коннекторы для соединения проводов разных сечений?
Соединение проводов с разным сечением допускается, но требует осторожности. Коннектор должен обеспечивать надёжный контакт и не допускать перегрева. Для таких случаев существуют специальные модели с возможностью подключения проводов разных диаметров, но важно, чтобы общий ток не превышал допустимые параметры коннектора. Если сомневаетесь, лучше проконсультироваться с электриком.
Как правильно установить коннектор, чтобы избежать проблем с электричеством?
Правильный монтаж коннектора начинается с подготовки проводов — снятия изоляции на нужной длине и очистки от окислов. Затем провод вставляют в контактное гнездо коннектора и фиксируют, используя предназначенный для этого механизм (винт, защёлку или обжим). Важно не повредить жилу и обеспечить плотное соединение без люфтов. После установки стоит проверить надёжность контакта, а при необходимости — использовать индикатор напряжения для проверки работы цепи.
