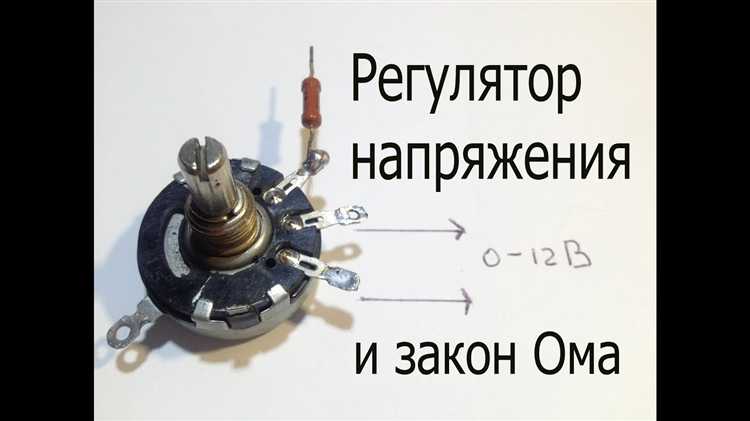

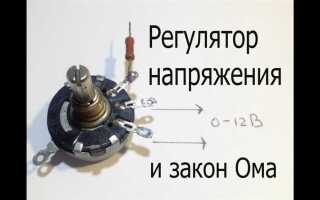

Для преобразования напряжения с 24 В до 12 В часто используют резистор как простейший элемент снижения напряжения. Основное ограничение такого подхода – зависимость падения напряжения от тока нагрузки, что требует точного расчёта сопротивления исходя из величины потребляемого тока.
Выбор резистора основывается на законе Ома: R = (Uвход — Uвыход) / I, где Uвход – 24 В, Uвыход – 12 В, а I – номинальный ток нагрузки. При отклонении тока от расчетного напряжение на выходе будет изменяться, что ограничивает применение резисторного снижения для устройств с постоянной нагрузкой.
Важно учитывать мощность рассеиваемую резистором. Рассчитывается она по формуле P = I² × R. Для безопасности и надежности нужно выбрать резистор с запасом мощности не менее 1.5 раза к рассчитанной, чтобы избежать перегрева и выхода из строя компонента.
Расчет сопротивления резистора для снижения напряжения
Для снижения напряжения с 24 В до 12 В с помощью резистора необходимо точно определить его сопротивление исходя из нагрузки. Формула расчета:
R = (U_исх — U_цель) / I,
где R – сопротивление резистора (в Омах), U_исх – исходное напряжение (24 В), U_цель – требуемое напряжение (12 В), I – ток нагрузки (в Амперах).
Ток нагрузки нужно измерить или получить из технической документации подключаемого устройства. Без точного значения тока расчет резистора будет неточным, что приведет к нестабильному выходному напряжению.
Например, при токе нагрузки 0,5 А сопротивление рассчитывается так:
R = (24 В — 12 В) / 0,5 А = 12 В / 0,5 А = 24 Ом.
Выбранный резистор должен иметь мощность рассеяния не меньше, чем P = (U_исх — U_цель) × I. В приведенном примере:
P = 12 В × 0,5 А = 6 Вт. Следовательно, нужен резистор не менее 6 Вт с запасом по мощности, например 8 Вт.
Использование резистора эффективно только при постоянном и известном токе нагрузки. При изменении тока выходное напряжение будет колебаться, что снижает стабильность питания. В таких случаях рекомендуется использовать стабилизаторы напряжения или DC-DC преобразователи.
Определение мощности резистора для безопасной работы
Для понижения напряжения с 24 В до 12 В с помощью резистора мощность рассеиваемой на нем энергии рассчитывается по формуле P = I² × R или P = U × I, где U – падение напряжения на резисторе, I – ток в цепи, R – сопротивление резистора.
Падение напряжения при снижении с 24 В до 12 В составляет 12 В. Ток определяется нагрузкой. Например, при токе 0,5 А мощность будет P = 12 В × 0,5 А = 6 Вт.
Для безопасной эксплуатации резистор необходимо выбирать с запасом по мощности не менее 50–100% от расчетного значения. В нашем примере это означает использование резистора мощностью минимум 10 Вт.
При превышении мощности резистора увеличивается риск перегрева и выхода из строя. Допустимо использование резисторов с корпусами повышенного теплоотвода или монтаж на радиаторы для снижения температуры.
Для точного расчета учитывайте фактическое значение сопротивления, ток нагрузки и условия охлаждения. Избегайте использования резисторов с мощностью, близкой к расчетной, особенно при постоянной нагрузке.
Влияние нагрузки на стабильность выходного напряжения
При увеличении нагрузки (уменьшении сопротивления нагрузки) ток через цепь возрастает, и падение напряжения на резисторе увеличивается. Это приводит к снижению выходного напряжения ниже желаемых 12 В. Например, если резистор выбран для нагрузки 1 А, при увеличении потребления до 1.5 А выходное напряжение может упасть на 20–30%, что критично для чувствительной электроники.
При уменьшении нагрузки ток падает, напряжение на резисторе уменьшается, и выходное напряжение приближается к 24 В, что также нежелательно. Такие колебания затрудняют поддержание стабильного уровня 12 В без дополнительной регулировки.
Рекомендуется рассчитывать номинал резистора исходя из максимального ожидаемого тока нагрузки с запасом 10–20%, чтобы минимизировать изменения выходного напряжения. Для точной стабилизации следует использовать стабилизаторы напряжения или DC-DC преобразователи, так как резистор является неэффективным при значительных колебаниях нагрузки.

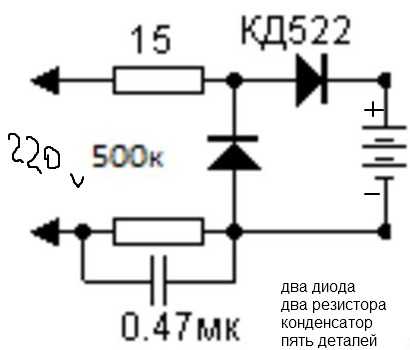

Подключение резистора в цепь: последовательное или параллельное включение
Для понижения напряжения с 24 В до 12 В с помощью резистора необходимо подключать его последовательно с нагрузкой. Последовательное включение обеспечивает падение напряжения именно на резисторе согласно закону Ома: U = I × R. При параллельном включении резистор не изменит напряжение на нагрузке, а лишь изменит общую потребляемую цепью токовую характеристику, что не приведет к требуемому снижению напряжения.
При выборе сопротивления рассчитывают значение по формуле R = (Uвход — Uвыход) / Iн, где Iн – ток нагрузки. Резистор должен быть рассчитан на мощность не менее P = (Uвход — Uвыход) × Iн, чтобы избежать перегрева и выхода из строя.
Последовательное включение целесообразно при постоянном токе нагрузки. Если нагрузка изменяется, падение напряжения на резисторе будет меняться, что приведет к нестабильному выходному напряжению. В таких случаях резистор не является оптимальным решением для стабилизации напряжения.
Проверка напряжения мультиметром при использовании резистора
Для точного измерения напряжения на выходе цепи с резистором важно соблюдать несколько правил.
- Установите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном не ниже 30 В, чтобы избежать перегрузки.
- Подключите черный щуп к общему (минус) источника питания, красный – к точке после резистора, где требуется проверить напряжение.
- Убедитесь, что контакты щупов надежно закреплены и не создают дополнительного сопротивления, искажая показания.
- Проводите измерения при стабильной нагрузке, так как изменение тока влияет на падение напряжения на резисторе.
- Сравните измеренное значение с расчетным напряжением по формуле: U2 = U1 — I × R, где U1 – входное напряжение, I – ток через резистор, R – его сопротивление.
- Если показания значительно отличаются, проверьте сопротивление резистора мультиметром в режиме Омметра, чтобы исключить повреждения.
- Запомните, что измерение напряжения непосредственно на резисторе нецелесообразно – важно измерять после резистора, на нагрузке.
Точность измерения зависит от правильности подключения и стабильности тока, поэтому контролируйте эти параметры для достоверных данных.
Ограничения метода и альтернативные способы понижения напряжения
Использование резистора для снижения напряжения с 24 В до 12 В эффективно только при стабильной нагрузке с постоянным током. Падение напряжения на резисторе определяется по формуле U=IR, что означает зависимость выходного напряжения от тока нагрузки. При изменении потребления тока напряжение на выходе будет колебаться, что делает такой метод непригодным для устройств с переменной нагрузкой.
Кроме того, резистор рассеивает мощность в виде тепла, которая рассчитывается по формуле P=I²R. Для перехода с 24 В на 12 В при токе 1 А потребуется резистор мощностью не менее 12 Вт, что требует соответствующего теплоотвода и снижает энергоэффективность.

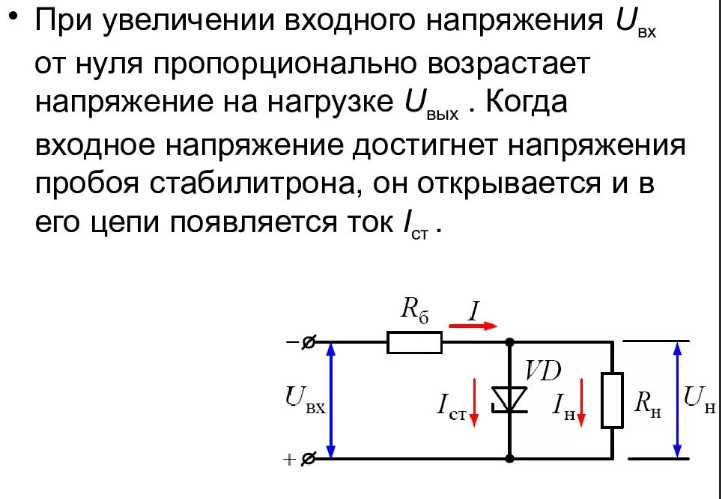

Альтернативой служат линейные стабилизаторы напряжения, обеспечивающие постоянное выходное напряжение 12 В при токах до нескольких ампер. Однако они также выделяют тепло пропорционально разнице напряжений и тока, что снижает КПД.

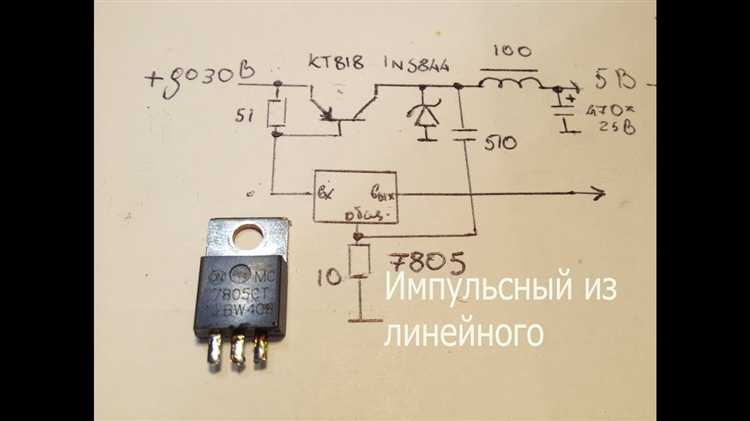

Для повышения эффективности используют импульсные DC-DC преобразователи (понижающие преобразователи, buck-конвертеры). Они способны преобразовывать 24 В в 12 В с КПД 85–95%, обеспечивая стабильное напряжение при значительных колебаниях нагрузки. Такие устройства требуют минимального тепловыделения и подходят для питания чувствительной электроники.
В случаях малых токов и ограниченного пространства можно применять стабилизаторы на основе интегральных микросхем с малым падением напряжения (LDO), но их эффективность уступает импульсным решениям.
Вопрос-ответ:
Можно ли использовать резистор для снижения напряжения с 24 до 12 вольт в цепи с разной нагрузкой?
Применение резистора для понижения напряжения возможно, но работает корректно только при постоянной нагрузке. Если нагрузка изменяется, напряжение на выходе будет колебаться, так как падение напряжения на резисторе зависит от силы тока. Это делает такой способ неэффективным для устройств с переменной нагрузкой.
Как правильно подобрать номинал резистора для снижения напряжения с 24 до 12 вольт?
Для выбора резистора необходимо знать ток нагрузки. Сначала рассчитывают ток, который потребляет устройство при 12 вольтах. Затем по закону Ома определяют сопротивление резистора по формуле: R = (24 В — 12 В) / I, где I — ток нагрузки. При этом мощность резистора должна быть больше рассчитанной по формуле P = I² * R, чтобы избежать перегрева.
Какие недостатки есть у способа понижения напряжения с помощью резистора?
Основной минус – значительные потери энергии в виде тепла на резисторе, что снижает общую эффективность схемы. Кроме того, точность выходного напряжения зависит от стабильности тока, поэтому при изменении нагрузки напряжение меняется. Такой метод подходит только для простых и маломощных устройств с постоянным током.
В каких случаях резистор не подходит для понижения напряжения с 24 до 12 вольт?
Если устройство потребляет переменный ток или изменяющуюся мощность, резистор не обеспечит стабильное напряжение. Также при высокой мощности нагрузки резистор будет сильно нагреваться и требовать большой мощности рассеивания, что неудобно и небезопасно. В таких ситуациях лучше применять стабилизаторы напряжения или DC-DC преобразователи.
