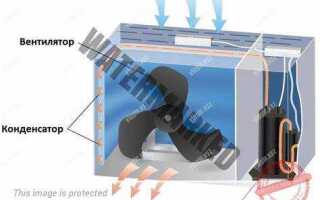

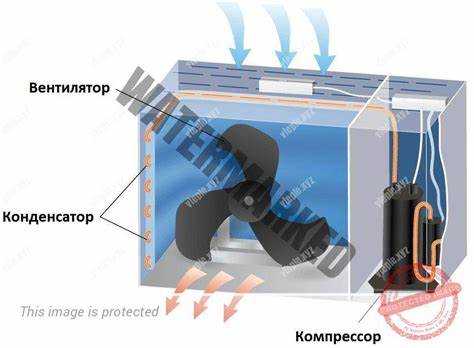

Работа вентилятора наружного блока напрямую влияет на эффективность охлаждения и долговечность кондиционера. Для диагностики неисправностей используется мультиметр, позволяющий измерить сопротивление обмоток и проверить целостность цепей мотора. Корректная проверка начинается с отключения питания и извлечения вентилятора из корпуса для безопасного доступа к клеммам.
Кроме этого, мультиметр позволяет контролировать исправность пускового конденсатора, если он используется в конструкции мотора. Для этого замеряется емкость и сравнивается с указанными на устройстве параметрами. При расхождении более 20% необходима замена конденсатора. Последовательность и тщательность измерений обеспечивают своевременное выявление дефектов и предотвращают выход вентилятора из строя.
Как подготовить мультиметр к проверке вентилятора наружного блока
Для проверки вентилятора наружного блока кондиционера необходимо выбрать режим измерения сопротивления (Ом) на мультиметре. Обычно он обозначается символом Ω. Перед началом убедитесь, что мультиметр исправен и батарея заряжена не менее 80% для стабильных показаний.
Подключите щупы мультиметра: красный – к разъему VΩ, черный – к общему (COM). Проверьте целостность щупов визуально и на отсутствие повреждений изоляции. Для точного измерения сопротивления снимите питание с кондиционера и отключите разъем вентилятора.
Перед измерением проведите калибровку мультиметра: замкните щупы друг с другом, при этом стрелочный прибор должен показать ноль, а цифровой – значение близкое к 0 Ом. Если отклонение присутствует, выполните коррекцию либо учтите погрешность при интерпретации результата.
Для модели с несколькими режимами сопротивления выберите минимальный предел, обычно 200 Ом, что позволит точно определить сопротивление обмотки вентилятора. Если мультиметр имеет функцию звуковой прозвонки – активируйте её для проверки целостности цепи.
Определение нужных контактов вентилятора для измерений мультиметром
Первым шагом является осмотр разъема вентилятора. Контакты питания часто обозначены маркировкой L (фаза) и N (ноль) или цветами проводов: коричневый/красный – фаза, синий – ноль. Проверка напряжения мультиметром при включенном блоке подтверждает эти контакты.
Для измерения сопротивления обмоток мотора мультиметром контакты питания следует отключить от источника питания. Измерение проводится между фазой и нулём. Сопротивление обычно варьируется от 10 до 100 Ом в зависимости от модели вентилятора. Значение «бесконечность» или «0» указывает на обрыв или короткое замыкание соответственно.
Определение контактов следует проводить при отключённом питании и с использованием схемы вентилятора из сервисной документации при возможности. Если документация отсутствует, применяют метод последовательного исключения: прозванивают все пары контактов мультиметром, выявляя цепи с сопротивлением в пределах рабочих значений.
Проверка сопротивления обмоток вентилятора мультиметром
Для точной диагностики обмоток вентилятора наружного блока кондиционера применяют цифровой мультиметр с функцией измерения сопротивления. Перед началом работы необходимо отключить питание устройства и отсоединить разъемы вентилятора.
Если сопротивление соответствует технической документации производителя, обмотки считаются исправными. При несоответствии или подозрении на повреждение рекомендуется заменить вентилятор, так как ремонт обмоток обычно нецелесообразен и снижает надежность работы кондиционера.

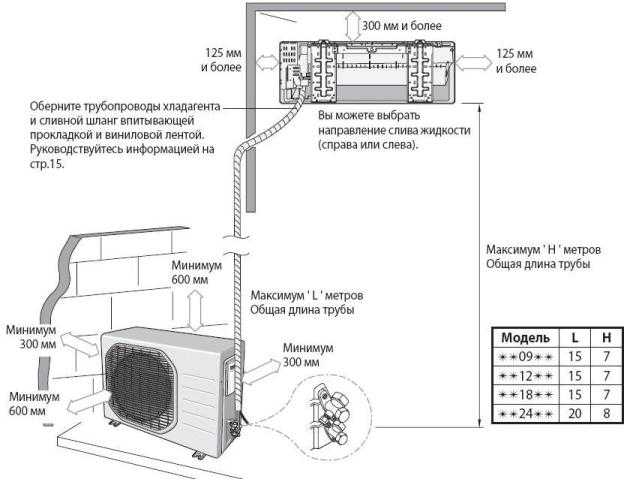

Измерение напряжения питания вентилятора в рабочем режиме
Для проверки напряжения питания вентилятора наружного блока кондиционера мультиметром необходимо сначала определить клеммы питания на разъеме вентилятора. Обычно вентилятор питается постоянным напряжением 230 В или 220 В переменного тока. Подключите мультиметр в режиме измерения переменного напряжения (AC), выбрав диапазон, соответствующий сети (обычно 200 В или 600 В).
Включите кондиционер и дождитесь запуска вентилятора. Измерьте напряжение непосредственно на клеммах мотора вентилятора. В норме напряжение должно соответствовать напряжению сети с допуском ±10%. Если напряжение значительно ниже, это указывает на проблемы с электропитанием или элементы управления вентилятором.
Если вентилятор питается постоянным напряжением, переключите мультиметр в режим измерения постоянного напряжения (DC). В этом случае рабочее напряжение чаще всего находится в диапазоне 12–48 В, в зависимости от модели устройства. Отсутствие питания или слишком низкое напряжение укажет на неисправность блока управления или обрыв цепи.
Важно соблюдать технику безопасности при работе с высокими напряжениями. Мультиметр и щупы должны иметь изоляцию, соответствующую уровню напряжения, а измерения – проводиться при отключении доступа к движущимся частям вентилятора.

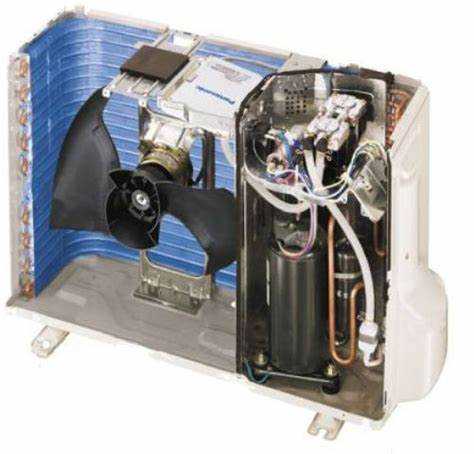

Как проверить целостность обмоток вентилятора на короткое замыкание
Для выявления короткого замыкания в обмотках вентилятора наружного блока кондиционера потребуется цифровой мультиметр с функцией измерения сопротивления.
- Отключите питание кондиционера и отсоедините вентилятор от платы управления.
- Переключите мультиметр в режим измерения сопротивления (Ом).
- Значения сопротивления должны быть близки друг к другу и не равны нулю. Очень низкое сопротивление (близкое к 0 Ом) указывает на короткое замыкание внутри обмотки.
- Если обнаружено короткое замыкание, замена или ремонт мотора обязательны для предотвращения дальнейших повреждений.
Регулярная проверка обмоток предотвращает сбои в работе кондиционера и перегрев вентилятора. При сомнениях используйте точный мультиметр с разрешением минимум 0,1 Ом.

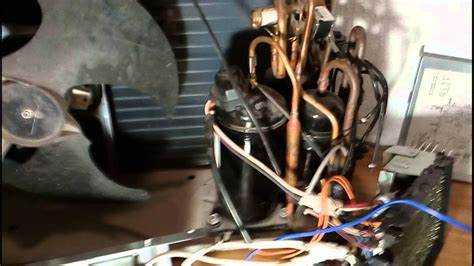

Диагностика разрывов в цепи вентилятора с помощью мультиметра
Для точного определения разрывов в электрической цепи вентилятора наружного блока кондиционера применяется мультиметр в режиме измерения сопротивления (омметр).
- Отключите питание кондиционера и убедитесь в отсутствии напряжения на разъёмах вентилятора.
- Отсоедините разъём вентилятора от платы управления для исключения влияния других элементов цепи.
- Установите мультиметр в режим измерения сопротивления (обычно обозначается как Ω).
- Подключите щупы мультиметра к контактам вентилятора – на клеммах электродвигателя или проводах, идущих к нему.
- При исправной цепи мультиметр покажет конечное значение сопротивления, характерное для данного двигателя (обычно от нескольких ом до нескольких десятков ом).
- Если на дисплее появляется «бесконечность» (OL), это свидетельствует о разрыве цепи – проводе, обмотке или разъёме.
- Проверьте каждую секцию цепи отдельно: провода от вентилятора к плате, контакты разъёмов и обмотки двигателя.
- При подозрении на повреждение провода используйте прозвонку, последовательно двигаясь от клеммы к клемме.
Обязательно проверяйте состояние разъёмов и клемм на предмет окисления и механических повреждений – они часто становятся причиной разрывов цепи.
Использование мультиметра с функцией звуковой прозвонки существенно ускорит выявление разрывов и плохих контактов.
Проверка исправности конденсатора вентилятора мультиметром
Для проверки конденсатора вентилятора наружного блока кондиционера мультиметром потребуется измерить его емкость и сопротивление. Конденсатор обычно маркируется значениями емкости в микрофарадах (мкФ) и рабочим напряжением.
Обратите внимание: Нестабильные показания или значительные отклонения от номинала требуют замены конденсатора, поскольку это влияет на работу вентилятора и может привести к его поломке.
Оценка работы вентилятора по измерениям и признакам неисправностей
Для оценки состояния вентилятора наружного блока кондиционера необходимо провести измерения мультиметром, фокусируясь на сопротивлении обмоток и наличии питания. Нормальное сопротивление обмоток двигателя обычно составляет от 10 до 50 Ом в зависимости от модели. Значения значительно ниже указывают на короткое замыкание, выше – на обрыв или повреждение изоляции.
Измерение напряжения на клеммах вентилятора при включенном кондиционере должно соответствовать номинальному значению, обычно 220 В переменного тока. Отклонение более 10% свидетельствует о проблемах в питающей цепи или контроллере.
Если при подаче питания вентилятор не запускается, проверьте целостность проводов и работу пускового конденсатора, если он предусмотрен. Отсутствие вращения при исправных обмотках указывает на механическую блокировку или износ подшипников.
Признаком механической неисправности также служит повышенный уровень шума или вибрации, что требует замены подшипников или балансировки лопастей. При измерении сопротивления обмоток наличие значительных колебаний указывает на повреждения проводников.
Проверка изоляции относительно корпуса с помощью мегомметра должна показывать сопротивление не менее 1 МОм. Меньшие значения говорят о пробое, что может привести к короткому замыканию и выходу вентилятора из строя.
Вопрос-ответ:
Как проверить исправность вентилятора наружного блока кондиционера с помощью мультиметра?
Для проверки вентилятора сначала отключите питание кондиционера. Затем снимите крышку наружного блока и найдите провода, идущие к вентилятору. С помощью мультиметра в режиме измерения сопротивления проверьте обмотки двигателя вентилятора. Если сопротивление бесконечно или очень высокое, обмотки повреждены. Также измерьте сопротивление между корпусом и выводами — оно должно быть очень высоким, иначе возможное короткое замыкание. Для проверки целостности контактов и проводов используйте режим прозвонки.
Можно ли определить, что вентилятор не вращается из-за механической неисправности, используя мультиметр?
Мультиметр не способен напрямую показать механическую неисправность вентилятора, например, заклинивание подшипников или физическую блокировку лопастей. Однако при помощи измерения сопротивления и проверки целостности цепей можно выяснить, работает ли электродвигатель. Если сопротивление обмоток нормальное, но вентилятор не вращается при подаче питания, вероятна механическая проблема, которую нужно устранить вручную.
Какие параметры и настройки мультиметра нужно использовать для правильной проверки вентилятора кондиционера?
Для проверки электродвигателя вентилятора оптимально использовать режим измерения сопротивления (Ом). При проверке обмоток устанавливайте шкалу на низкий диапазон — обычно до 200 Ом. Для прозвонки проводов и контактов переключитесь на режим звуковой проверки целостности цепи (прозвонка). Перед измерениями важно убедиться, что питание отключено, чтобы избежать повреждений прибора и коротких замыканий.
Почему вентилятор наружного блока кондиционера может не работать даже при нормальных показаниях мультиметра?
Если сопротивление обмоток и целостность цепей в норме, но вентилятор не запускается, возможны несколько причин. Например, неисправность пускового конденсатора, проблемы с платой управления или реле, а также обрыв в цепях питания. Иногда причиной может стать загрязнение или повреждение лопастей, из-за чего мотору сложно начать вращение. В таких случаях нужна более глубокая диагностика с использованием других приборов и визуальный осмотр.
