Магнитный пускатель с тепловым реле представляет собой электромеханическое устройство, предназначенное для включения и защиты асинхронных двигателей. Его ключевым элементом является катушка управления, которая при подаче напряжения создает магнитное поле, замыкающее контакты силовой цепи. В результате двигатель получает питание и запускается.
Тепловое реле выполняет функцию защиты от перегрузок, реагируя на повышение температуры нагревательных элементов, пропорциональное силе тока в цепи двигателя. При превышении допустимой нагрузки реле размыкает цепь управления магнитного пускателя, отключая питание и предотвращая повреждения двигателя.
Эффективность работы зависит от правильного подбора теплового реле по номинальному току двигателя и корректной настройки уставок срабатывания. Необходимо учитывать тепловую инерцию реле, чтобы избежать ложных отключений при кратковременных пусках или перегрузках. Соблюдение рекомендаций по монтажу и техническому обслуживанию значительно увеличивает срок службы устройства и снижает риск аварий.
Устройство магнитного пускателя и его основные элементы
Магнитный пускатель состоит из электромагнитного привода, контактной системы и корпуса. Основной элемент – катушка возбуждения, которая при подаче напряжения создает магнитное поле, втягивающее якорь и замыкающее главные контакты.
Катушка рассчитана на определенное напряжение и ток, должна обеспечивать надежное срабатывание при номинальных условиях. Для защиты от перегрева катушка изолирована термостойкими материалами.
Якорь перемещается под действием магнитного поля, механически связанного с контактами. Его ход минимален, но должен быть достаточно плавным для предотвращения искрения и износа.
Главные контакты предназначены для коммутации силовой цепи и изготавливаются из специальных сплавов с повышенной износостойкостью и антикоррозийными свойствами. Для снижения дугового воздействия контакты часто оснащены дугогасительными камерами или вставками из легкоплавких металлов.
Вспомогательные контакты используются для сигнализации и управления, выдерживают меньшие токи, но важны для автоматизации и защиты.
Корпус обеспечивает механическую защиту и изоляцию, обычно выполнен из ударопрочного пластика или металла с антикоррозийным покрытием. Важна герметичность для защиты от пыли и влаги в соответствии с классом защиты IP.
Дополнительно пускатели могут комплектоваться тепловыми реле, которые реагируют на перегрузку, отключая цепь и предотвращая повреждение двигателя. Правильный подбор и настройка элементов гарантируют долговечность и безопасность работы оборудования.
Назначение и функции теплового реле в цепи управления
Тепловое реле предназначено для защиты электродвигателя от перегрузок, возникающих из-за превышения допустимого тока в рабочем режиме. Оно фиксирует нагрев обмоток двигателя, преобразуя температурный режим в электрический сигнал, который разрывает цепь управления магнитного пускателя.
Основная функция теплового реле – предотвращение перегрева двигателя при длительных перегрузках, которые не вызывают мгновенного срабатывания автоматических выключателей. Реле реагирует на ток, превышающий номинальный в пределах 1,05–1,3 Iном, с задержкой времени, необходимой для устранения кратковременных пусковых токов.
Встроенные регулировки теплового реле позволяют точно настраивать ток срабатывания под характеристики конкретного двигателя, что обеспечивает надежную защиту без ложных срабатываний. Конструктивно реле включает биметаллическую пластину, изменяющую форму при нагреве, что механически воздействует на контактную группу.
При достижении критической температуры реле размыкает цепь катушки магнитного пускателя, обесточивая электродвигатель и предотвращая повреждение обмоток. Таким образом, тепловое реле выполняет функцию автоматического отключения нагрузки при перегрузках, сохраняя ресурсы оборудования и снижая риск аварий.
Механизм срабатывания теплового реле при перегрузке
Тепловое реле реагирует на перегрузку, используя принцип теплового расширения биметаллической пластины. При превышении допустимого тока через контакты пускателя, ток проходит через нагревательный элемент, который нагревает биметаллическую пластину.
- Биметаллическая пластина состоит из двух металлов с разными коэффициентами теплового расширения, что вызывает её деформацию при нагреве.
- При превышении заданного тока пластина изгибается, воздействуя на механический привод, который размыкает силовые контакты пускателя.
- Время срабатывания зависит от величины перегрузки: при небольшом превышении тока срабатывание происходит с задержкой, при значительной – практически мгновенно.
Настройка теплового реле выполняется по номинальному току двигателя с учетом пусковых токов и продолжительности нагрузки. Рекомендуется выбирать уставку реле в пределах 1,05–1,2 номинального тока двигателя для защиты от длительных перегрузок без ложных срабатываний.
- Подключение должно обеспечивать прохождение тока через нагревательный элемент для точного контроля нагрузки.
- Регулярная проверка и калибровка механизма теплового реле предотвращает некорректное срабатывание или отказ защиты.
- При длительной эксплуатации рекомендуется проводить тепловые тесты с имитацией перегрузки для проверки работоспособности.
Взаимодействие магнитного пускателя и теплового реле в цепи
Магнитный пускатель управляет включением и отключением электродвигателя, а тепловое реле обеспечивает защиту от перегрузок, реагируя на тепловой эффект тока. В электрической цепи тепловое реле включается последовательно с обмоткой пускателя, что позволяет размыкать силовую цепь при превышении заданного тока.
При нормальной работе электродвигателя магнитный пускатель замыкает контакты, позволяя току проходить. Тепловое реле контролирует ток и в случае перегрузки его биметаллический элемент нагревается, деформируется и приводит в действие механический размыкатель, отключающий катушку пускателя. Это приводит к автоматическому размыканию силовых контактов пускателя, что предотвращает дальнейшее повреждение двигателя.
Для корректного взаимодействия важно правильно выбрать тепловое реле с диапазоном уставок, соответствующим номинальному току двигателя с учетом возможных пусковых токов. Монтаж должен обеспечивать надежный контакт между реле и катушкой пускателя, а цепь управления – правильное срабатывание при перегрузке. Рекомендуется проверять сопротивление и целостность цепи, а также своевременно настраивать уставки теплового реле в соответствии с рабочими условиями.
Кроме того, установка теплового реле должна учитывать тепловую среду: высокая температура окружающей среды требует корректировки параметров уставок для исключения ложных срабатываний. В цепях с частыми пусками полезно использовать реле с регулируемым временем срабатывания, что предотвращает излишние отключения при кратковременных перегрузках.
Порядок подключения теплового реле к магнитному пускателю
Подключение теплового реле к магнитному пускателю осуществляется в строгом соответствии с электрической схемой и техническими параметрами оборудования. Важно обеспечить правильное соединение силовых и управляющих цепей для надежной работы защиты.
- Отключите питание перед началом монтажа.
- Подключите силовые линии от магнитного пускателя к контактам теплового реле согласно маркировке: входы реле соединяются с выходами пускателя, а выходы реле – с нагрузкой (двигателем).
- Убедитесь, что тепловое реле установлено в монтажное положение, указанное производителем, для правильного теплового контроля.
- Подключите цепь управления: контакт теплового реле, обычно нормально замкнутый (НЗ), включается последовательно в цепь катушки магнитного пускателя. При перегреве и срабатывании реле размыкается эта цепь, отключая магнитный пускатель.
- Используйте клеммники и провода с сечением, соответствующим нагрузке и рекомендациям производителя реле.
- Проверьте надежность соединений и отсутствие механических повреждений.
- Настройте ток срабатывания теплового реле в соответствии с номинальным током двигателя с учетом коэффициента длительного режима работы.
- После подключения и настройки выполните контрольное включение пускателя, проверяя отключение по тепловой защите при имитации перегрузки.
Соблюдение данного порядка обеспечивает корректное функционирование теплового реле и защиту электродвигателя от перегрузок и коротких замыканий.

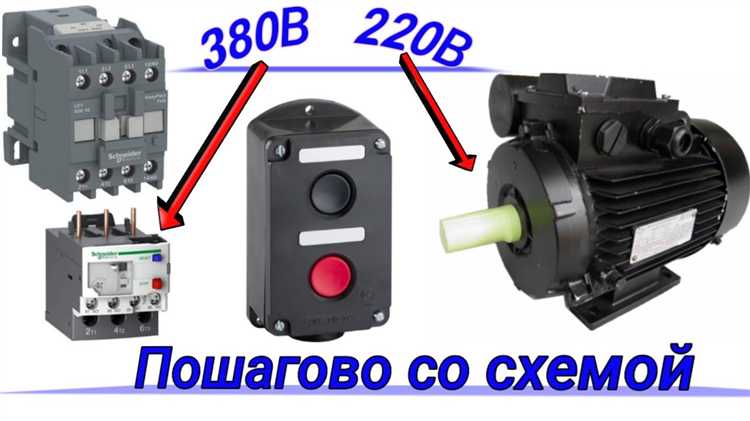

Настройка тока срабатывания теплового реле для защиты двигателя
Правильная настройка тока срабатывания теплового реле – ключевой этап обеспечения надежной защиты электродвигателя от перегрузок. Значение тока выбирается в диапазоне от 1,05 до 1,15 номинального тока двигателя, указанного в технической документации. Это учитывает пусковые токи и минимизирует ложные срабатывания.
Перед регулировкой необходимо измерить номинальный ток двигателя мультиметром или взять данные с паспортной таблички. Если тепловое реле оснащено градуированной шкалой, установите текущий ток на значение, равное 100% номинального тока двигателя. Далее, учитывая специфику нагрузки, при необходимости увеличьте настройку до 115% для двигателей с длительными пусковыми токами или пиковыми нагрузками.
Важен правильный подбор теплового реле по диапазону регулировки. Оно должно покрывать токовую нагрузку двигателя без превышения максимального значения, чтобы избежать несвоевременных срабатываний и повреждений. Для электродвигателей с номиналом 10 А выбирайте реле с диапазоном регулировки, например, 7–10 А или 9–13 А, что позволит гибко адаптировать настройки.
После установки тока срабатывания рекомендуется провести тестовый прогон двигателя под нагрузкой и контролировать время срабатывания реле. Значение времени должно соответствовать характеристикам теплового реле – обычно от 5 до 30 секунд при перегрузке на 150% номинала. Если срабатывание происходит слишком быстро или с задержкой, настройку следует скорректировать.
Регулярная проверка и корректировка настроек теплового реле обязательна при изменении эксплуатационных условий, например, при увеличении нагрузки или замене двигателя. Это обеспечивает стабильную работу системы защиты и предотвращает повреждения обмоток от перегрева.
Проверка и диагностика работы магнитного пускателя с тепловым реле
Для оценки состояния магнитного пускателя и теплового реле необходима последовательная проверка электрических и механических параметров. Начинают с отключения питания и визуального осмотра контактов на предмет износа, обгорания и загрязнений. Контакты должны иметь чистую поверхность и минимальный зазор в замкнутом состоянии.
Измерение сопротивления обмотки катушки пускателя проводят с помощью мультиметра в режиме омметра. Значение должно соответствовать паспортным данным, отклонения более 10% свидетельствуют о возможном повреждении или коротком замыкании внутри катушки.
Проверяют работоспособность катушки при подаче напряжения: магнитный сердечник должен плавно втягиваться без посторонних шумов и задержек. Отсутствие срабатывания или нестабильное включение указывает на дефекты катушки или плохое электрическое соединение.
Диагностика теплового реле начинается с проверки настройки тока срабатывания, соответствующего нагрузке двигателя. Значение на реле должно совпадать с номинальным током мотора, указанным в технической документации.
Срабатывание теплового реле проверяют путем искусственного создания перегрузки или нагрева термобалок (например, с помощью тепловой пушки) с контролем момента отключения цепи. При неправильном времени срабатывания или отсутствии отключения требуется замена реле или калибровка.
Обязательно проводят тестирование возвратного механизма теплового реле – он должен восстановить исходное положение без заеданий после охлаждения. Задержка возврата или механические повреждения снижают надежность защиты двигателя.
Все соединения и крепежные элементы магнитного пускателя должны быть затянуты с усилием, исключающим ослабление и возникновение искрения в процессе работы. Контроль проводят с помощью динамометрического ключа, ориентируясь на рекомендации производителя.
В завершение диагностики проверяют цепь управления: кнопки «Пуск» и «Стоп» должны работать без заеданий, а сигнальные лампы – отображать актуальное состояние пускателя и реле. Нарушения в этих элементах могут привести к некорректной эксплуатации оборудования.

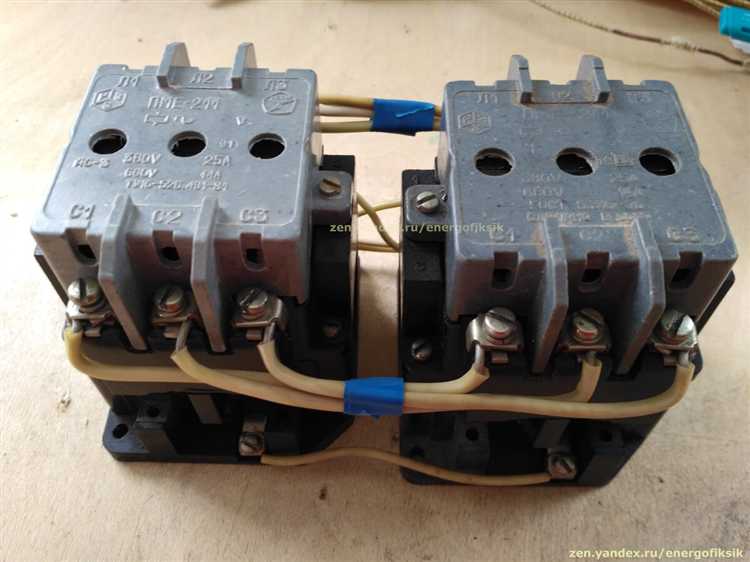

Основные причины отказа и методы их устранения
Перегрев контактов магнитного пускателя возникает из-за износа или окисления рабочих поверхностей, что увеличивает контактное сопротивление. Для устранения проводят очистку или замену контактов, а также проверяют правильность подбора сечения проводников и отсутствия механических повреждений.
Залипание подвижного контакта связано с попаданием загрязнений или недостаточной смазкой механизма. Рекомендуется демонтировать подвижные части, очистить их специальными растворителями и применить электротехнические смазки, устойчивые к окислению.
Выход из строя катушки магнитного пускателя вызван коротким замыканием обмоток или перегревом при превышении номинального напряжения. Проверяют сопротивление обмотки мультиметром, при необходимости заменяют катушку и обеспечивают стабильное питание согласно техническим требованиям.
Срабатывание теплового реле без перегрузки чаще обусловлено неправильной настройкой или старением термочувствительного элемента. Настройку проводят в соответствии с рабочим током двигателя, а при износе реле заменяют, не допуская попыток ремонта термобиметаллической пластины.
Неработоспособность теплового реле из-за коррозии или механических повреждений требует полной замены устройства. Профилактика включает регулярный визуальный осмотр и соблюдение условий эксплуатации, исключающих попадание влаги и агрессивных веществ.
Вопрос-ответ:
Какова основная функция магнитного пускателя с тепловым реле?
Магнитный пускатель служит для включения и отключения электрических цепей управления мощными нагрузками, а тепловое реле обеспечивает защиту электродвигателя от перегрузок, отключая питание при повышении тока выше допустимого уровня.
Почему в конструкции магнитного пускателя используется электромагнит?
Электромагнит внутри пускателя создаёт магнитное поле, которое замыкает контакты, обеспечивая замыкание цепи и подачу напряжения на двигатель. Это позволяет дистанционно и быстро управлять включением оборудования без необходимости ручного вмешательства.
Как работает тепловое реле и каким образом оно защищает электродвигатель?
Тепловое реле содержит специальную биметаллическую пластину, которая нагревается под действием протекающего тока. При превышении допустимого значения тока пластина деформируется и размыкает контакты цепи управления, отключая питание двигателя и предотвращая его повреждение из-за перегрева.
Какие факторы влияют на выбор настроек теплового реле в магнитном пускателе?
Настройки теплового реле зависят от номинального тока электродвигателя, условий эксплуатации и возможных перегрузок. Важно правильно подобрать уставку срабатывания, чтобы защитить двигатель от длительных перегрузок, но при этом избежать ложных отключений при кратковременных пусках.
Что происходит с магнитным пускателем и электродвигателем при перегрузке?
При перегрузке ток в цепи увеличивается, что вызывает нагрев биметаллической пластины в тепловом реле. После достижения порогового значения пластина изгибается и размыкает цепь управления, разрывая питание электромотора. Таким образом, пускатель автоматически отключает двигатель, предотвращая его повреждение.
