Как разобрать пылесос самсунг 6713

Пылесос Samsung SC6713 оснащён циклонным фильтром, турбощёткой и электродвигателем мощностью 1800–2000 Вт, а также системой фильтрации HEPA. Конструкция корпуса предусматривает доступ к основным узлам через верхнюю крышку и нижнюю панель, что позволяет выполнить полную разборку без применения специализированного инструмента.

Разборка необходима в случаях перегрева, падения мощности всасывания, посторонних шумов или плановой очистки внутренних компонентов. Перед началом работы важно обесточить устройство и подготовить рабочее место с достаточным освещением и ёмкостями для хранения мелких деталей.

Процесс включает демонтаж шланга, фильтров, кожуха корпуса, турбины, платы управления и электродвигателя. Для доступа к внутренним элементам потребуется крестовая отвертка, плоская отвёртка, пинцет и, при необходимости, мультиметр для проверки проводки. Каждый этап требует аккуратности, так как пластиковые защёлки и крепления могут быть легко повреждены при чрезмерном усилии.

В этой инструкции детально разобраны все этапы разборки пылесоса Samsung 6713 с указанием точек крепления, особенностей конструкции и рекомендаций по безопасному выполнению работ.

Подготовка инструментов и безопасное отключение пылесоса от сети

Перед началом разборки пылесоса Samsung SC6713 необходимо подготовить набор инструментов: крестовая отвертка PH2 длиной не менее 100 мм, тонкая шлицевая отвертка (желательно с изолированной ручкой), пластиковая лопатка для демонтажа корпусов и длинный пинцет для извлечения мелких деталей. Дополнительно может понадобиться канцелярский нож для аккуратного снятия наклеек, скрывающих винты крепления.

Для предотвращения короткого замыкания и случайного запуска прибора первым шагом следует отключить пылесос от электросети, извлекая вилку, а не дергая за провод. Затем необходимо нажать кнопку включения, чтобы убедиться, что устройство полностью обесточено. Шнур питания следует аккуратно вытянуть из автоматической смотки и зафиксировать вручную, чтобы он не втянулся внутрь корпуса во время разборки.

Корпус должен быть полностью очищен от пыли и мусора. Для этого рекомендуется снять пылесборник и тщательно протереть внутренние поверхности влажной тряпкой. Особое внимание следует уделить участкам вокруг кнопок и вентиляционных отверстий, так как в них часто скапливается грязь, мешающая разборке.

Снятие пылесборника и внешней крышки корпуса

Для начала отсоедините пылесборник, потянув за ручку контейнера вверх и немного на себя. Он должен выйти из посадочного гнезда без усилий. Если пылесос использует мешок, аккуратно снимите его, предварительно проверив наличие фиксатора – в модели Samsung 6713 он находится с правой стороны от крепления мешка.

После удаления пылесборника переходите к внешней крышке корпуса. Она удерживается на защелках, расположенных по периметру верхней части. Сначала найдите две основные защелки по бокам корпуса – надавите на них одновременно, удерживая корпус устойчиво. Затем, приподнимая крышку сзади, отсоедините оставшиеся фиксаторы, стараясь не допускать перегибов пластика.

Важно: при снятии крышки не тяните ее резко вверх – внутри может быть подсоединен шлейф управления или провод от индикации. После частичного приподнимания крышки осмотрите внутреннее пространство на наличие подключений и, при необходимости, отключите их аккуратно при помощи пинцета или тонкой отвертки.

Храните снятые элементы отдельно от рабочих поверхностей, чтобы избежать их повреждения или загрязнения пылью.

Отсоединение шланга и демонтаж передней панели

Перед отсоединением шланга убедитесь, что пылесос полностью обесточен и отсоединён от сети. Потяните фиксатор шланга в направлении, указанном на корпусе – обычно это стрелка вверх или в сторону. Удерживая фиксатор, аккуратно вытяните шланг из гнезда. Не применяйте силу: при наличии сопротивления проверьте, нет ли блокировки или мусора в соединении.

Для демонтажа передней панели необходимо выкрутить два винта, расположенных по краям воздухозаборника. Используйте крестовую отвертку подходящего размера, чтобы избежать срыва шлицов. После удаления винтов аккуратно подденьте нижнюю часть панели пластиковым монтажным инструментом или тонкой плоской отверткой, чтобы избежать повреждений корпуса.

Отделите панель, начиная с нижнего края. Потяните её на себя с небольшим усилием, следя за тем, чтобы не повредить направляющие зацепы в верхней части. После снятия панели станет доступна внутренняя часть пылесоса, включая элементы крепления мотора и проводки управления.

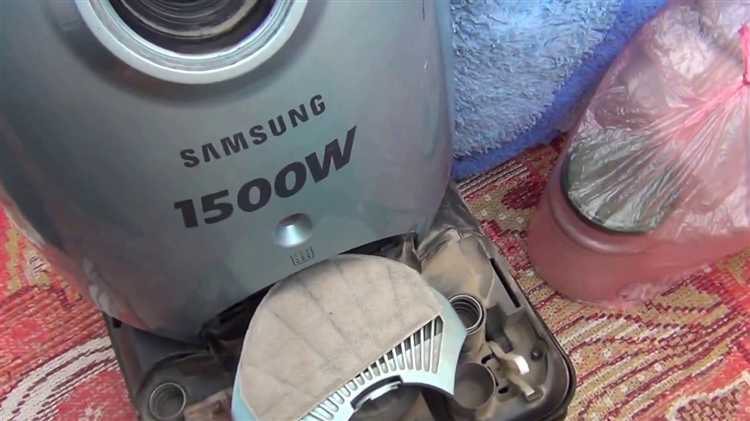

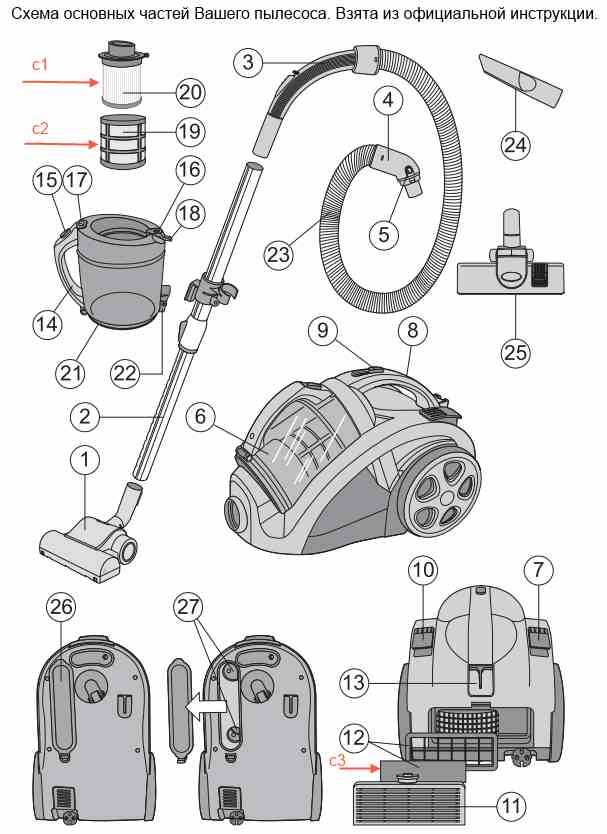

Извлечение фильтра и очистка внутренних элементов

После снятия пылесборника необходимо извлечь моторный фильтр, расположенный за отсеком пылесборника. Он удерживается пластиковыми направляющими и может быть легко вынут, если потянуть его за край без применения усилия. Следует избегать деформации рамки фильтра.

Очистка фильтра проводится сухим способом: фильтрующий элемент следует аккуратно вытряхнуть от пыли или продувать сжатым воздухом на расстоянии не менее 15 см. Промывать под водой допускается только моющийся HEPA-фильтр, при этом после мытья он должен полностью высохнуть в течение 24 часов вдали от источников тепла.

Для доступа к вентилятору и камере забора воздуха необходимо открутить винты, фиксирующие внутреннюю перегородку. Эти винты расположены по периметру за фильтрующим отсеком. После снятия перегородки открывается доступ к турбине, лопастям и прилегающим каналам.

Очистку внутренних поверхностей рекомендуется проводить мягкой щеткой или ватными палочками, чтобы избежать повреждения пластика и изоляции проводки. Остатки мусора и пыли можно удалить пылесосом с тонкой насадкой или при помощи сжатого воздуха.

Пыль, скопившаяся вокруг турбины, может влиять на охлаждение двигателя. Поэтому следует уделить внимание пространству между обмотками и охлаждающим кожухом, не допуская попадания влаги или механических воздействий на электродетали.

Перед обратной сборкой необходимо убедиться, что все элементы сухие, а фильтры чистые и без повреждений. Загрязнённые или повреждённые фильтры подлежат замене во избежание снижения мощности всасывания и перегрева двигателя.

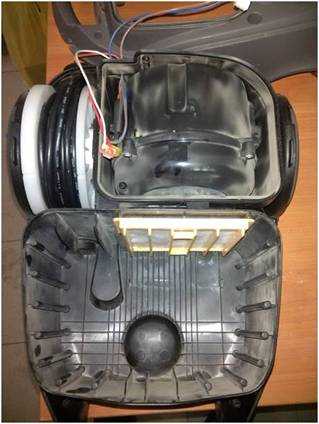

Разборка моторного отсека и отсоединение крыльчатки

После снятия внешнего корпуса и фильтрующих элементов открывается доступ к моторному отсеку. Перед началом работ необходимо убедиться, что конденсатор разряжен, чтобы избежать удара током.

1. Открутите винты крепления моторного отсека по периметру защитной крышки. Обычно их 4 или 6, крестовая отвертка PH2 подойдет лучше всего.
2. Аккуратно приподнимите крышку, удерживая её с двух сторон, чтобы не повредить проводку. Крышка может быть зафиксирована на защёлках – отсоединяйте равномерно, без резких движений.
3. Извлеките моторный блок, придерживая основание. Обратите внимание на прокладки – они часто прилипают и могут порваться при демонтаже.
4. Осмотрите состояние виброизоляционных подушек. При износе их желательно заменить, иначе возрастёт шум и вибрация.

Для отсоединения крыльчатки потребуется зафиксировать ротор мотора, чтобы избежать его проворота:

1. С обратной стороны мотора найдите выемку под гаечный ключ на валу. Зачастую это шестигранник – понадобится ключ на 10 мм.
2. Удерживая вал, выкрутите центральный винт крыльчатки с лицевой стороны. Резьба может быть как правая, так и левая – проверьте по направлению откручивания.
3. Снимите крыльчатку, слегка раскачивая её из стороны в сторону. Если посадка плотная, используйте съемник или пластиковый клин, чтобы не повредить лопасти.
4. Очистите внутреннюю поверхность корпуса от пыли и грязи. Используйте кисточку и пылесос с узкой насадкой, избегайте попадания влаги внутрь обмоток мотора.

После завершения очистки и проверки целостности элементов можно переходить к диагностике или замене моторного узла.

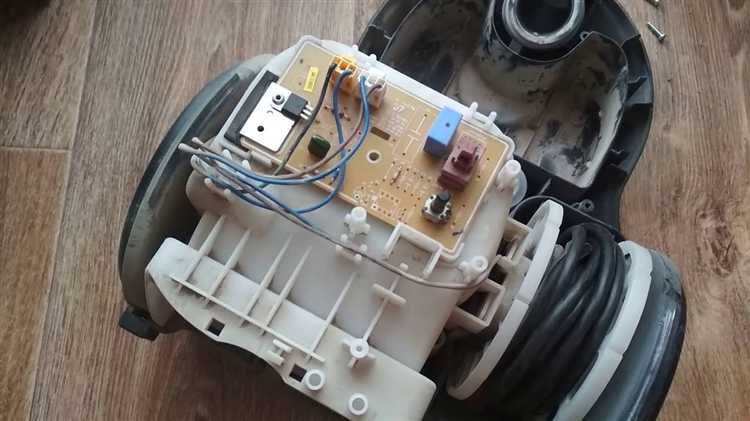

Демонтаж платы управления и электрических соединений

После снятия моторного отсека и отсоединения корпуса необходимо перейти к демонтажу платы управления. Для этого отключите пылесос от электросети и убедитесь в отсутствии напряжения на разъёмах. Снимите крепёжные винты, фиксирующие плату к корпусу, обычно они расположены в углах монтажной площадки.

Перед извлечением платы отметьте или сфотографируйте расположение всех проводных соединений для последующей сборки. Осторожно отсоедините штекеры с разъёмов платы, используя плоскую пластиковую лопатку или аккуратно потянув за колодки, избегая натяжения проводов. Проверьте наличие фиксаторов на разъёмах, которые необходимо нажать или отжать для освобождения.

При демонтаже учитывайте, что некоторые провода могут быть проложены внутри жгутов или закреплены пластиковыми хомутами – освободите их, не повреждая изоляцию. Для разъёма питания платы используйте минимальное усилие, не допуская искривления контактов.

После отсоединения всех проводов извлеките плату из корпуса, удерживая за края печатной платы, чтобы не повредить компоненты. При необходимости промаркируйте или пронумеруйте провода для упрощения повторного подключения. Храните плату в антистатической упаковке или на непроводящей поверхности.

Осмотр и чистка турбины и воздушных каналов

Для доступа к турбине откройте корпус моторного отсека, аккуратно отсоединив фиксирующие элементы. Внимательно осмотрите лопасти турбины на предмет повреждений, трещин и загрязнений. Наличие пыли, волос и волокон снижает производительность и приводит к перегреву.

Удалите загрязнения с помощью мягкой щетки или сжатого воздуха, избегая контакта с электропроводкой и чувствительными деталями. При сильных загрязнениях используйте ватные палочки, слегка увлажнённые спиртом, для очистки лопастей и каналов.

Проверьте состояние воздушных каналов на отсутствие засоров и скоплений пыли. Прочистите каналы с помощью узкой щетки или продувкой компрессором. Недопустимо использовать острые предметы, чтобы не повредить пластик и уплотнители.

После очистки убедитесь в отсутствии посторонних предметов и правильном положении турбины перед сборкой. Регулярная чистка турбины и воздушных каналов повышает эффективность работы пылесоса и продлевает срок службы мотора.

Сборка устройства после завершения обслуживания

Сборка пылесоса Samsung 6713 начинается с установки моторного отсека на место. Убедитесь, что крыльчатка правильно закреплена и не имеет перекосов.

1. Закрепите моторный отсек в корпусе, совместив все направляющие и защелки.
2. Подключите все электрические разъемы к плате управления, проверяя плотность и надежность соединений.
3. Установите плату управления на штатное место, закрепите винтами.
4. Верните на место турбину и убедитесь в чистоте воздушных каналов, затем зафиксируйте крышку моторного отсека.
5. Присоедините шланг к пылесборнику и корпусу, проверяя герметичность соединения.
6. Установите фильтр в посадочное место, убедитесь в правильной ориентации и плотном прилегании.
7. Закройте корпус пылесборника и зафиксируйте внешнюю крышку с помощью защелок или винтов.
8. Проверьте подвижность всех съемных элементов, убедитесь, что ничего не задевает и не мешает вращению.

Перед включением пылесоса проверьте отсутствие посторонних предметов внутри устройства. После сборки рекомендуется выполнить краткий тест работы на минимальной мощности для проверки правильности сборки и герметичности системы.

Вопрос-ответ:

Какие инструменты понадобятся для разборки пылесоса Samsung 6713 и как подготовить устройство к работе?

Для разборки потребуется крестовая отвертка средней величины, плоская отвертка и, возможно, небольшие пассатижи для снятия зажимов. Перед началом важно полностью отключить пылесос от электросети и освободить его от пылесборника и фильтров. Это снизит риск повреждения внутренних деталей и обеспечит безопасность во время работы.

Как правильно отсоединить шланг и снять переднюю панель пылесоса, чтобы не повредить крепления?

Шланг крепится обычно защелками или винтами. Сначала аккуратно ослабьте крепления с помощью отвертки, затем осторожно отсоедините шланг, не тяните резко. Передняя панель фиксируется клипсами или винтами, их нужно полностью снять или отжать, чтобы избежать повреждений. Рекомендуется работать плавно, чтобы не сломать пластиковые защелки.

Какие шаги включают разборку моторного отсека и отсоединение крыльчатки у модели Samsung 6713?

После снятия корпуса и доступа к моторному отсеку необходимо аккуратно отсоединить провода, ведущие к мотору, запомнив их расположение. Затем следует открутить винты крепления мотора. Крыльчатка фиксируется на валу мотора с помощью защелки или гайки, которую нужно аккуратно снять. Все детали лучше откладывать по порядку, чтобы не запутаться при сборке.

Как очистить турбину и воздушные каналы пылесоса Samsung 6713 без повреждения деталей?

Для чистки турбины лучше использовать мягкую щетку и сжатый воздух, чтобы удалить накопившуюся пыль и мелкий мусор. Важно не применять воду или агрессивные химикаты. Воздушные каналы можно прочистить гибкой проволокой или мягким ершиком, двигаясь аккуратно, чтобы не нарушить герметичность и не повредить пластиковые элементы. После очистки нужно проверить, свободно ли вращается крыльчатка.

Какие рекомендации по сборке пылесоса после обслуживания помогут избежать ошибок и сохранить работоспособность?

Сборку следует проводить в обратном порядке разборки, внимательно закрепляя все винты и защелки. Нужно проверить правильность подключения всех электрических соединений, чтобы избежать коротких замыканий. Рекомендуется осмотреть уплотнители и фильтры, при необходимости заменить их новыми. Перед включением устройства желательно провести визуальный осмотр и убедиться, что все детали установлены правильно и надежно закреплены.
