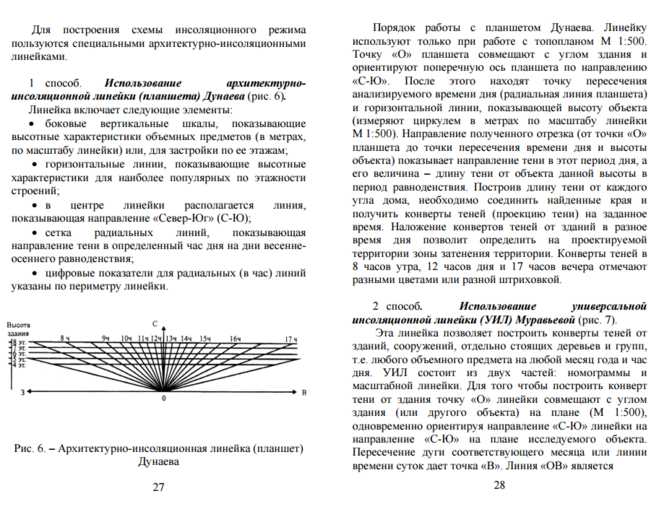

Инсоляционная линейка – это инструмент, позволяющий определить продолжительность прямого солнечного освещения в помещении в зависимости от ориентации окон, широты местности и времени года. Метод основан на графическом анализе солнечного пути с учетом нормативных требований СНиП к минимальной продолжительности инсоляции для жилых и общественных зданий.
Для проведения расчета необходимо знать географическую широту участка, высоту и положение соседних зданий, а также ориентацию фасада. На инсоляционной линейке совмещают профиль препятствий с солнечными траекториями, характерными для 22 марта и 22 сентября – дней, принимаемых за средние по условиям инсоляции. Затем определяют интервалы пересечения солнечного пути с участками, свободными от затенения.
Согласно СП 42.13330, минимальное время инсоляции для жилых помещений в средней полосе России составляет 2 часа в день в течение одного из весенне-осенних месяцев. При этом учитываются только прямые солнечные лучи, проникающие в жилую зону. Расчет по линейке позволяет визуально оценить соответствие проектируемого или существующего здания этим требованиям без привлечения программного обеспечения.
Линейка особенно полезна при проектировании плотной застройки, когда любое отклонение в расположении зданий может привести к превышению допустимых уровней затенения. В отличие от расчетов по формуле, метод наглядно показывает, как изменяется освещенность при изменении высоты или удаленности препятствий.
Как определить допустимое отклонение по нормативам СНиП
Допустимое отклонение инсоляции регламентируется СНиП 2.07.01-89*, а также СП 42.13330.2016. Согласно этим документам, минимальная продолжительность прямой солнечной инсоляции для жилых помещений в нормируемый период (22 марта – 22 сентября) составляет не менее 2 часов в день для южных регионов и 1,5 часа для северных.
Если расчетное значение инсоляции по инсоляционной линейке показывает результат ниже нормативного, отклонение допустимо в пределах 10% только для условий реконструкции или при наличии обоснованных ограничений по градостроительной ситуации. При новом строительстве отклонения не допускаются.
Проверка проводится на самые неблагоприятные по инсоляции квартиры, ориентированные на восток и запад. Расчет делается для дней весеннего и осеннего равноденствий (22 марта и 22 сентября). Фиксируется момент первого попадания солнечного пятна и его продолжительность в пределах остекленной части окна.
При использовании инсоляционной линейки следует учитывать географическую широту участка, высоту солнца в выбранные даты и точную ориентацию фасада. Результаты сравниваются с нормативами, а отклонения фиксируются только при наличии проектного обоснования и разрешения экспертизы.
Выбор нужного масштаба и ориентации линейки на плане
Перед началом расчёта инсоляции необходимо убедиться, что инсоляционная линейка соответствует масштабу архитектурного плана. Стандартные линейки выпускаются для масштабов 1:500, 1:400, 1:200 и 1:100. Масштаб линейки должен точно совпадать с масштабом плана, иначе расчёт продолжительности солнечного освещения будет искажён.
Если на плане указан масштаб 1:400, то необходимо использовать линейку, где 1 см на линейке соответствует 4 метрам в натуре. Проверка масштаба осуществляется с помощью линейки: измеряется известный размер (например, длина здания) и сверяется с указанными на плане размерами. При несовпадении необходимо либо заменить линейку, либо распечатать план в нужном масштабе.
Ориентация плана должна быть строго привязана к сторонам света. Север на плане обязан быть направлен строго вверх. Если это не так, план необходимо повернуть вручную или программно, чтобы совместить его ориентацию с направлением север–юг. Только после этого можно правильно наложить инсоляционную линейку.
Совмещение линейки с планом выполняется следующим образом:
- Центральная ось линейки (направление «север–юг») совмещается с осью плана, указывающей на север.
- Положение линейки регулируется до тех пор, пока деления по времени на линейке не будут совпадать с расчётными точками фасада.
Отклонение ориентации даже на 5–10 градусов может привести к ошибке в расчёте инсоляции на 15–20 минут. При нормативной продолжительности 2 часа в день это недопустимо. Использование компаса или цифрового ориентира (например, градусной сетки в CAD-чертежах) минимизирует риск ошибки.
Определение даты и времени начала и конца инсоляционного периода
Для расчёта инсоляции необходимо точно определить, в какие дни и часы солнечные лучи попадают в окно помещения. Это зависит от географической широты, ориентации окна и высоты солнца над горизонтом.
- Определите координаты объекта (широту и долготу) с помощью GPS или кадастровой карты.
- Установите ориентацию окна по сторонам света с использованием компаса или приложения с функцией магнитометра.
- Рассчитайте высоту солнца над горизонтом в разное время суток с помощью солнечного калькулятора (например, SunCalc) или астрономических таблиц.
Инсоляционный период начинается в тот день, когда высота солнца в момент его видимости через окно становится выше граничного угла, зависящего от угла падения солнечных лучей и препятствий (например, выступов, зданий напротив). Для жилых помещений учитываются нормативные требования к прямой солнечной инсоляции – чаще всего 2 часа в день в весенне-осенний период.
- На инсоляционной линейке установите дату начала расчётного периода (обычно – 22 марта).
- Для заданной ориентации окна определите, когда солнечный луч пересекает линию подоконника (начало инсоляции) и когда покидает её (конец инсоляции).
- Отметьте время начала и конца инсоляции для каждой даты до 22 сентября.
- Если тень от внешнего препятствия пересекает световой пятно раньше – фиксируется реальное завершение инсоляции, а не теоретическое.
Даты начала и окончания инсоляционного периода фиксируются как первые и последние дни, когда продолжительность солнечного воздействия достигает установленного минимума. Расчёты выполняются с интервалом не более 5 дней. При сомнительных значениях применяют более точную разметку времени с шагом в 15 минут.
Пошаговая проверка инсоляции на конкретном окне квартиры
1. Определите ориентацию окна. Используйте компас или мобильное приложение. Например, южное окно получает наибольшее количество прямого света, северное – минимальное.
2. Найдите координаты здания. Для Москвы это примерно 55°45′ с.ш., 37°37′ в.д. Они понадобятся для определения угла высоты Солнца в нужный день.
3. Выберите дату проверки. Согласно СНиП 2.07.01-89*, используется день весеннего или осеннего равноденствия – 22 марта или 22 сентября.
4. Рассчитайте высоту солнца над горизонтом в полдень на выбранную дату. Для Москвы – около 38° 22 марта.
5. Возьмите инсоляционную линейку, соответствующую широте вашего региона. Для Москвы – линейка на 55° с.ш.
6. На плане квартиры отметьте нужное окно. Масштаб плана должен совпадать с масштабом линейки – обычно 1:500 или 1:200.
7. Разместите линейку так, чтобы её нулевой конец совпадал с точкой на остеклении, а направление солнечного луча шло от солнца к помещению под углом, рассчитанным для выбранного дня.
8. Проверьте, попадает ли световой луч внутрь помещения через окно без преград – соседних зданий, выступов, лоджий. Учитывайте высоту солнца и направление лучей на линейке.
9. Измерьте длину освещённого участка внутри помещения. Сравните с нормативным временем инсоляции – минимум 2 часа прямого солнечного света в день для жилых комнат по нормативам.
10. Зафиксируйте результат. Если инсоляция нарушена, это основание для архитектурной корректировки, жалобы или пересмотра планировочного решения.

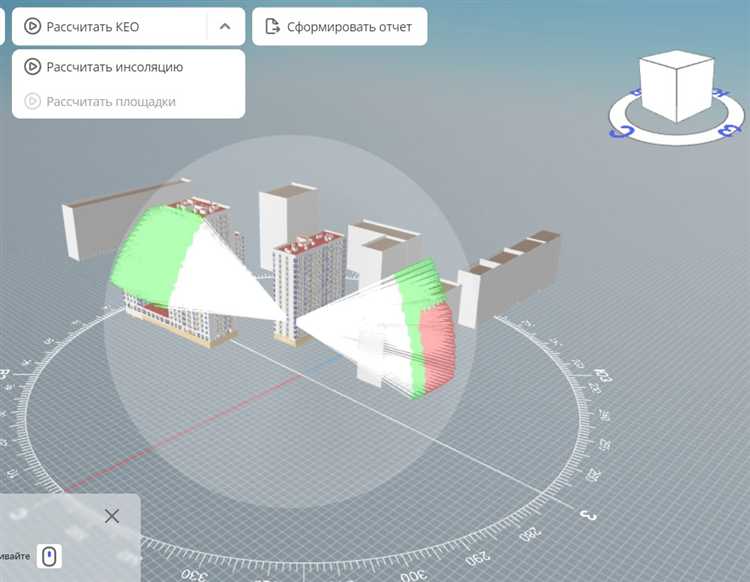

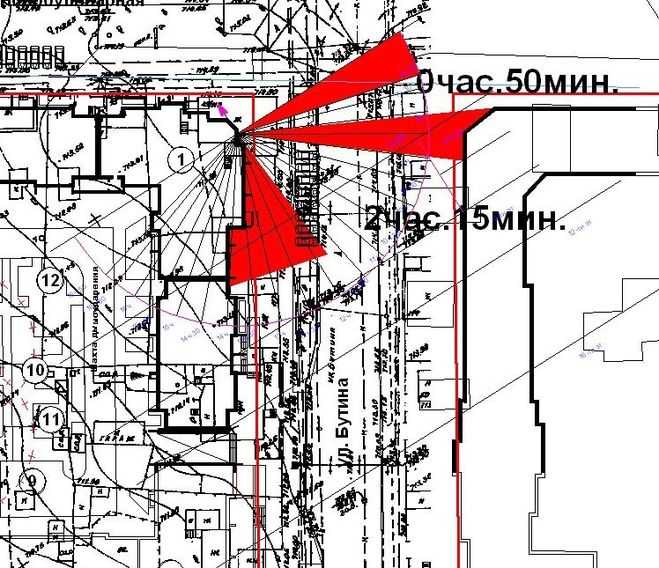

Анализ влияния соседних зданий на продолжительность инсоляции
Для точной оценки рекомендуется использовать масштабный план с нанесёнными соседними объектами и отметками их абсолютной высоты. На практике критичным становится угол более 20°, особенно в утренние и вечерние часы. Если здание расположено на расстоянии менее чем три его высоты от исследуемого окна, вероятность значительного сокращения инсоляции возрастает. Например, при удалении 15 м и высоте здания 18 м угол составит примерно 50°, что почти полностью исключает инсоляцию в зимний период.
При анализе южной ориентации окна основной тенью создают здания, находящиеся строго на юге или в пределах 30° к востоку и западу от него. Застройка за пределами этих секторов оказывает меньшее влияние. При расчётах важно учитывать не только максимальную высоту тени, но и её перемещение по часам. Для этого инсоляционная линейка совмещается с сектором движения солнца, и по каждой дате оценивается точка входа и выхода из тени.
На участках с плотной застройкой для обеспечения нормативных значений инсоляции (не менее 2 часов в день в марте и сентябре) допустимо использование архитектурных отступов и понижения этажности соседних объектов. Рекомендуется моделирование с шагом 10–15 минут в критические часы (с 8:00 до 16:00) для выявления пограничных состояний.
Особенности расчета для разных этажей одного дома
При расчете инсоляции для разных этажей важно учитывать изменяющуюся высоту относительно уровня земли и соседних объектов. Инсоляционная линейка должна позиционироваться с учетом высоты этажа, поскольку затенение от деревьев, зданий и архитектурных элементов меняется с высотой.
Для нижних этажей критично учитывать возможность затенения от ограждений, припаркованных автомобилей и кустарника, которые могут снижать прямую инсоляцию. На верхних этажах основным фактором становится угол падения солнечных лучей и влияние соседних зданий. Рекомендуется фиксировать угол падения солнца в конкретное время суток для каждого этажа отдельно.
При измерениях необходимо точно определять горизонт затенения с помощью линейки, ориентируя её так, чтобы учесть все препятствия в направлении солнца. При смене сезона угол солнца меняется, поэтому расчет стоит повторять минимум четырежды в год, особенно для этажей с неоднородным окружением.
В расчетах не следует использовать средние значения инсоляции для всего дома, так как это приводит к ошибкам при оценке естественного освещения и тепловой нагрузки для разных этажей. Каждому этажу соответствует собственный профиль освещенности, который зависит от геометрии здания и ландшафта вокруг.
Фиксация результатов расчета и оформление в составе проектной документации
Результаты расчета инсоляции с использованием инсоляционной линейки фиксируются в виде подробного отчета, включающего исходные данные, расчетные параметры и итоговые значения. Необходимо указать координаты участка, дату и время проведения измерений, ориентацию объекта относительно сторон света, а также параметры инсоляционной линейки (масштаб, угол наклона).
Для каждого замера фиксируются значения длины тени и расчетные углы солнечного освещения, с обязательным указанием методики расчета и формул. В отчете следует привести графические схемы, иллюстрирующие положение объекта и линию тени, нанесённую по результатам измерений.
Для обеспечения прозрачности и повторяемости расчетов целесообразно приложить копии заполненных инсоляционных линеек с отметками и подписями исполнителей. Рекомендуется использовать электронные версии с аннотированными фотографиями и геопривязкой.
Вопрос-ответ:
Что такое инсоляционная линейка и для чего она используется при расчёте инсоляции?
Инсоляционная линейка — это прибор, применяемый для определения продолжительности солнечного освещения конкретной территории в течение дня. Она позволяет с помощью специальных шкал и положений учитывать угол падения солнечных лучей, а также временные параметры, чтобы получить точные данные о количестве часов инсоляции на участке. Такой расчет важен для планирования строительства, проектирования жилых и общественных зданий, а также для сельского хозяйства.
Какие основные данные необходимы для проведения расчёта инсоляции с помощью инсоляционной линейки?
Для расчёта инсоляции с инсоляционной линейкой требуются сведения о географической широте места, дате проведения измерений и ориентации участка относительно сторон света. Также учитываются характеристики окружающей застройки или растительности, которые могут создавать тень. Важно правильно установить прибор, чтобы шкалы совпадали с азимутом солнца, и последовательно фиксировать продолжительность солнечного освещения, получая итоговые значения.
Можно ли использовать инсоляционную линейку для расчёта инсоляции в любое время года?
Да, инсоляционную линейку можно применять в любое время года, однако точность расчетов зависит от правильного выбора даты и корректной настройки прибора с учётом сезонных изменений положения солнца на небосводе. В зимние месяцы солнечные лучи падают под более острым углом и продолжительность дня короче, что влияет на результаты. При учёте этих особенностей данные остаются достаточно достоверными для практических целей.
Как учитывать влияние зданий и деревьев при расчёте инсоляции с помощью инсоляционной линейки?
Для учёта препятствий, таких как здания и деревья, необходимо определить зоны затенения на участке в разное время суток. Это делается путем определения углов, под которыми тени падают на исследуемую территорию, и сопоставления их с показаниями инсоляционной линейки. Если тень закрывает участок в определённый период, эти часы исключаются из общего времени инсоляции. Такой подход позволяет получить более точную картину реального солнечного освещения.
Какие ошибки часто встречаются при использовании инсоляционной линейки и как их избежать?
Распространенные ошибки связаны с неправильной установкой прибора, неточным определением географической широты или ориентации по сторонам света, а также игнорированием влияния местных препятствий. Чтобы избежать неточностей, следует тщательно выравнивать линейку по направлению на север, корректно вводить дату и время, а также внимательно фиксировать моменты начала и окончания солнечного освещения. Регулярная проверка и практика позволяют повысить качество измерений.
