Как сделать мансардную крышу своими руками

Мансардная крыша – не просто архитектурный элемент, а способ эффективно увеличить жилую площадь без расширения фундамента. Самостоятельное строительство требует точности, инженерного расчёта и соблюдения строительных норм. Ошибки на этапе проектирования приводят к протечкам, теплопотерям и перерасходу материалов.

Для устройства надежной мансардной крыши понадобится учесть угол наклона скатов (оптимально 35–45°), расстояние между стропилами (обычно 600 мм) и тип утеплителя (минеральная вата плотностью не менее 35 кг/м³). Эти параметры влияют на выбор сечения стропил, высоту конька и форму мансарды – ломаную или симметричную двускатную.

Важно заранее определить нагрузку на перекрытие: масса кровельного пирога, ветровая и снеговая нагрузка по СНиП 2.01.07-85. Пример: для средней полосы России снеговая нагрузка составляет до 180 кг/м², что требует усиления несущих конструкций. Нарушение расчётов приводит к деформации и просадке конструкции уже через первые зимы эксплуатации.

Строительство начинается с монтажа мауэрлата – бруса сечением не менее 150×150 мм, закрепляемого к стене анкерными болтами. На него устанавливаются стропильные ноги, соединённые в коньке. Применение металлических накладок и болтов вместо гвоздей значительно повышает прочность узлов. После установки обрешётки и контробрешётки монтируется гидроизоляция, утеплитель и пароизоляция, затем укладывается кровельный материал.

Чёткая последовательность работ, точные размеры и грамотная сборка узлов – ключ к долговечности и энергоэффективности мансардной крыши. Никакие декоративные элементы не спасут конструкцию, если были допущены ошибки в основе. Именно поэтому на этапе подготовки необходимо опираться не на абстрактные советы, а на проверенные строительные нормы и реальные расчёты.

Как рассчитать нагрузку на стропильную систему мансарды

Для точного расчёта нагрузки на стропильную систему необходимо учитывать три типа воздействия: постоянные, временные и климатические нагрузки. К постоянным относятся вес кровельного пирога (черепица, обрешётка, гидро- и теплоизоляция), конструктивные элементы (стропила, балки перекрытия) и отделка потолка мансарды. В среднем суммарный постоянный вес составляет 40–60 кг/м².

Временная нагрузка включает вес людей и инструментов при обслуживании крыши. При расчёте закладывается нормативное значение – 100 кг/м². Оно применяется к горизонтальной проекции ската, даже если наклон значительный.

Снеговая нагрузка зависит от региона. Например, для Московской области нормативное значение составляет 180 кг/м². Учитывается проекция ската на горизонтальную плоскость и корректируется коэффициентом μ в зависимости от уклона крыши: при угле до 25° – μ = 1, при 25–60° – μ = 0.7, свыше 60° – μ = 0 (нагрузка не учитывается).

Ветровая нагрузка также варьируется по регионам. Для средней полосы – около 35 кг/м². Она уменьшается при низком уклоне и увеличивается на открытых участках. Для расчёта используется норматив и коэффициент формы здания.

Итоговая нагрузка на м² ската складывается из суммы всех действующих нагрузок. Полученное значение умножается на шаг установки стропил и длину ската, чтобы получить нагрузку на одну стропильную ногу. Результат сравнивается с несущей способностью выбранного сечения древесины, учитывая класс прочности, влажность и тип соединений. При недостатке прочности увеличивают сечение или уменьшают шаг установки.

Как выбрать оптимальный угол наклона скатов для мансардной крыши

Угол наклона скатов напрямую влияет на полезную площадь мансарды, устойчивость конструкции к снеговым и ветровым нагрузкам, а также на выбор кровельного материала. При проектировании учитываются климатические условия региона, архитектура здания и материал стропильной системы.

В районах с высоким уровнем снегопадов целесообразен угол не менее 35°, чтобы обеспечить самосход снега. При частом сильном ветре угол делают менее острым – от 25° до 30°, чтобы снизить парусность крыши.

Минимальный допустимый угол составляет 20°, при меньшем значении возрастает риск протечек и ухудшается вентиляция подкровельного пространства. Оптимальное значение для жилой мансарды – 35°–45°. Такой наклон позволяет создать достаточную высоту потолка в центре помещения и рационально использовать пространство у стен.

При выборе кровельного материала также нужно учитывать его требования к уклону:

Для расчёта точного угла наклона используют соотношение высоты конька к половине пролёта здания. Пример: при пролёте 6 м и высоте конька 2,5 м угол наклона ≈ 40°. Такой расчёт позволяет заранее определить габариты мансардного помещения и нагрузку на стены.

Как правильно собрать мауэрлат и закрепить его к стенам

• Используйте брус сечением не менее 100×150 мм из хвойных пород древесины с влажностью не выше 20%.
• Перед монтажом обработайте дерево антисептиком и антипиреном, уделяя внимание торцам.
• Укладывайте мауэрлат строго по уровню. Любое отклонение приведёт к перекосу стропильной системы.

Крепление мауэрлата зависит от материала стен:

• К бетонным или кирпичным стенам: используйте анкерные шпильки диаметром не менее 12 мм. Закладывайте их в армопояс с шагом 1–1,5 м. Выступ шпильки над поверхностью – 30–40 мм. В брусе сверлите отверстия точно по расположению анкеров.
• К газобетону: обязательно устройство армопояса. Крепление – через шпильки, залитые в бетон, или химические анкеры. Использование только дюбелей недопустимо – слабая фиксация.

1. Уложите гидроизоляционный слой (рубероид в два слоя) между мауэрлатом и стеной.
2. Совместите отверстия в брусе с анкерными шпильками и аккуратно наденьте мауэрлат на крепеж.
3. Затяните гайки с широкой шайбой, не допуская перекоса. Усилие – до плотного прижатия, без вдавливания древесины.

Для дополнительной фиксации используйте металлическую проволоку Ø4–6 мм, заложенную в кладку, и оберните ею мауэрлат, скрутив с двух сторон. Это предотвратит смещение при ветровой нагрузке.

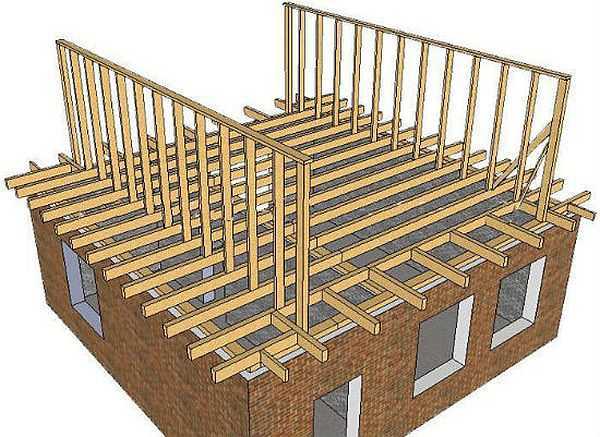

Как установить стропильные ноги с учетом утепления

Перед установкой стропил необходимо определить расчетный шаг между ногами – он зависит от выбранного утеплителя. Для большинства плитных материалов, таких как минеральная вата, оптимальное расстояние между осями стропил – 580–600 мм. Это позволяет утеплителю плотно входить между стропилами без дополнительных фиксаторов.

Минимальное сечение стропильной доски – 50×150 мм, если толщина утеплителя 150 мм. При необходимости укладки двух слоев утепления (например, 200 мм) следует использовать доски 50×200 мм или наращивать высоту путем установки доборных брусков.

Каждую стропильную ногу устанавливают строго вертикально по уровню, опирая на мауэрлат с креплением гвоздями, уголками или шпильками через предварительно выполненные запилы. В местах прохождения через фронтоны и ендовы необходимо обеспечить непрерывность теплоизоляционного слоя – допускается установка вспомогательных стропильных элементов.

До монтажа утеплителя с внутренней стороны закрепляют пароизоляционную пленку с нахлестом 100–150 мм и герметизацией стыков. Снаружи поверх утеплителя укладывают ветрозащитную мембрану, также с нахлестом, и фиксируют контробрешеткой для создания вентиляционного зазора.

Для предотвращения мостиков холода нельзя допускать зазоров между плитами утеплителя и древесиной. При обнаружении щелей их задувают монтажной пеной или прокладывают утеплительными полосами.

Монтаж начинается с крайних стропил, между которыми натягивают шнур для выравнивания остальных. После установки всех элементов приступают к укладке теплоизоляции и монтажу кровельного пирога.

Как сделать обрешетку под выбранный тип кровельного материала

Шаг обрешетки напрямую зависит от типа кровельного материала. Для гибкой черепицы требуется сплошная обрешетка: плиты ОСП-3 толщиной 12–18 мм укладываются на предварительно смонтированные лаги с шагом 300–400 мм. В местах примыкания и ендов применяются дополнительные листы для усиления жесткости.

Для металлочерепицы оптимальный шаг – 350 мм по центрам, начиная от низа ската. Используется обрезная доска 100×25 мм, предварительно обработанная антисептиком. Первая доска у карниза должна быть толще на 10–15 мм для компенсации высоты профиля. У конька добавляется укороченная доска для плотного прилегания коньковой планки.

Профнастил требует шага обрешетки 500–1000 мм в зависимости от толщины листа (0,4–0,8 мм) и угла наклона кровли. На скатах до 15° шаг не превышает 400 мм. Используются доски 100×30 мм или брусья 50×50 мм. Ветровые нагрузки компенсируются дополнительной диагональной фиксацией обрешетки к стропильным ногам.

Под натуральную черепицу выполняется сплошная подкладочная обрешетка и основная с шагом 320–380 мм, точно под размер черепицы. Для равномерного распределения нагрузки используется строганная доска толщиной 25–30 мм. Крепление производится оцинкованными гвоздями, в местах примыкания и свесов – шурупами.

При установке ондулина шаг обрешетки составляет 400–450 мм, при угле ската менее 15° – только сплошная. Применяется доска или брус сечением 40×50 мм. Первый и последний ряды выполняются усиленными, с удвоенной толщиной. Для герметичности стыков монтируются контробрешетки на каждую стропильную ногу.

Как утеплить мансардную крышу без мостиков холода

Чтобы исключить мостики холода при утеплении мансардной крыши, необходимо обеспечить непрерывный слой теплоизоляции и тщательную герметизацию стыков. Оптимальный выбор – минераловатные плиты или жесткий пенополистирол с теплопроводностью не выше 0,035 Вт/м·К.

Первым шагом укладывают пароизоляционную мембрану со стороны помещения, закрепляя её без провисаний и складок. Затем теплоизоляция размещается между стропилами, плотно прилегая к деревянным элементам, без зазоров и щелей. Для повышения герметичности используют монтажную пену и уплотнительные ленты на всех стыках плит и примыканиях к конструкциям.

Обязательна организация вентиляционного зазора не менее 5 см между утеплителем и кровельным покрытием. Для этого сверху утеплителя крепят контррейки, позволяющие воздуху свободно циркулировать и предотвращать конденсацию влаги, которая ухудшает теплоизоляционные свойства.

В местах соединения стены и крыши применяют непрерывный утеплительный слой, который перекрывает деревянные элементы и исключает «холодные мосты». Особое внимание уделяется углам и примыканиям, где часто возникают потери тепла. Для усиления защиты применяют дополнительный слой утеплителя на внешней стороне стропил.

Заключительный этап – монтаж ветро- и гидроизоляционной мембраны с минимальным числом крепежных отверстий, уплотнённых специальными шайбами и герметиком. Это предотвращает проникновение холодного воздуха и влаги внутрь конструкции.

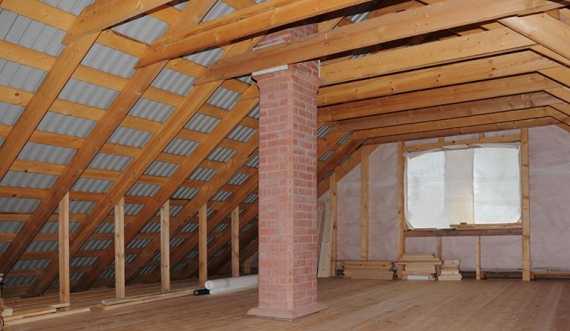

Как организовать гидро- и пароизоляцию мансарды

Гидроизоляция начинается с укладки пленки с высокой влагонепроницаемостью под кровельный материал. Используйте диффузионные мембраны с плотностью от 120 г/м², которые пропускают пар из утеплителя, но не дают воде проникать внутрь конструкции. Монтируйте мембрану с нахлестом не менее 15 см и закрепляйте строительным степлером или специальными крепежами, избегая проколов в центральных зонах полотна. Все стыки проклейте специализированной лентой для гидроизоляции.

Пароизоляция размещается со стороны внутреннего помещения, непосредственно перед утеплителем. Используйте пленки с коэффициентом паропроницаемости не более 0,1 г/м² в сутки, чтобы препятствовать попаданию влажного воздуха в утеплитель и предотвратить образование конденсата. При монтаже пароизоляции следует тщательно герметизировать стыки и проходы коммуникаций, применяя пароизоляционные ленты и герметики на основе силикона или полиуретана.

Важный момент: гидроизоляция должна обеспечивать отвод воды и вентиляцию подкровельного пространства, поэтому устройство контробрешетки толщиной 30–50 мм обязательно. Пароизоляция должна плотно прилегать к конструкции, без провисаний, чтобы исключить образование мостиков холода и точек конденсации.

Использование качественных материалов с четким соблюдением технологии укладки обеспечивает долговечность мансарды и сохранение теплоизоляционных свойств. Пренебрежение этими этапами приводит к намоканию утеплителя, гниению деревянных элементов и снижению энергоэффективности помещения.

Как установить мансардные окна без протечек

Правильный монтаж мансардных окон требует соблюдения точной последовательности действий и использования качественных материалов. Основные этапы монтажа, гарантирующие герметичность, включают:

1. Подготовка проема: Размер проема должен соответствовать габаритам окна с учетом технологического зазора 10–20 мм для установки уплотнителя. Поверхности проема очищают от пыли и влаги.
2. Гидроизоляция: По периметру проема закрепляют гидроизоляционную пленку с нахлестом не менее 15 см на стены и крышу. Пленку закрепляют степлером или строительным скотчем, чтобы исключить зазоры.
3. Монтаж окна: Окно устанавливают на подготовленное основание, выравнивая по уровню. Для фиксации используют анкерные болты, расположенные в соответствии с инструкцией производителя (обычно через 30–40 см).
4. Уплотнение монтажного зазора: Заполняют монтажной пеной, обеспечивая плотный и равномерный слой без пропусков. Излишки пены удаляют после высыхания, чтобы избежать деформации рамы.
5. Гидроизоляционный оклад: Устанавливают внешний металлический оклад с уплотнительными прокладками. Крепеж должен быть герметичным, без повреждений покрытия, для защиты от влаги и ветра.
6. Внутренняя отделка и пароизоляция: По периметру с внутренней стороны закрепляют пароизоляционную пленку, предотвращающую конденсат внутри конструкции. Затем проводят отделку откосов с применением влагостойких материалов.
7. Проверка герметичности: После монтажа окно проверяют на герметичность с помощью распыления воды. Особое внимание уделяют углам и местам стыков.

Рекомендуется использовать сертифицированные материалы и следовать рекомендациям производителя окна. Соблюдение технологии и тщательный контроль на каждом этапе исключают протечки и обеспечивают долговечность конструкции.

Вопрос-ответ:

Какие материалы лучше использовать для гидроизоляции мансардной крыши?

Для гидроизоляции мансардной крыши обычно применяют специальные мембраны, которые защищают конструкцию от проникновения влаги и конденсата. Чаще всего используют пароизоляционные и гидроизоляционные пленки, которые укладываются между утеплителем и кровельным покрытием. Важно выбирать материалы с хорошей паропроницаемостью, чтобы избежать накопления влаги внутри утеплителя и предотвратить гниение деревянных элементов. Также можно использовать рубероид или современные битумные мембраны, если кровля плоская или с небольшим уклоном.

Как правильно рассчитать угол наклона для мансардной крыши?

Угол наклона мансардной крыши зависит от нескольких факторов: типа кровельного материала, климатических условий региона и архитектурного стиля дома. Обычно угол выбирают в пределах от 30 до 45 градусов, что обеспечивает хороший сток воды и предотвращает накопление снега зимой. Для мягких материалов, таких как рулонные покрытия, уклон может быть меньше — около 15–20 градусов, а для черепицы и металлочерепицы — больше. Кроме того, слишком крутой угол уменьшает полезную площадь мансарды, а слишком пологий может привести к проблемам с влагой.

Какие этапы работ включены в возведение каркаса мансардной крыши?

Сборка каркаса начинается с монтажа мауэрлата — деревянного бруса, который служит основанием для стропильной системы и равномерно распределяет нагрузку на стены. Затем устанавливаются стропила, которые формируют основной контур крыши. После этого монтируются дополнительные элементы — ригели и подкосы для усиления конструкции. Важно тщательно проверять геометрию и надежность креплений на каждом этапе. Заключительный этап — монтаж обрешетки, которая будет опорой для кровельного покрытия и утеплителя. Такой поэтапный подход помогает избежать ошибок и гарантирует долговечность крыши.

Какие меры нужно принять для утепления мансардной крыши своими руками?

Для качественного утепления нужно правильно выбрать материал — чаще всего используют минеральную вату или экструдированный пенополистирол. Утеплитель укладывается между стропилами, при этом следует обеспечить плотное прилегание без зазоров. Далее сверху устанавливается пароизоляционная пленка, чтобы влага из помещения не проникала в утеплитель. Важно тщательно герметизировать все стыки и места прохода коммуникаций. После этого монтируется внутренний декоративный слой — вагонка, гипсокартон или панели. Такой подход помогает сохранять тепло в доме и избегать появления конденсата.
