Создание самодельной машины – это инженерный проект, требующий точных расчётов, подбора материалов и базовых навыков работы с металлом и электрикой. В отличие от заводских автомобилей, домашняя сборка начинается с разработки простого шасси, на которое затем монтируются двигатель, система управления и элементы кузова. Наиболее подходящая компоновка – рама на базе профильной трубы с независимой подвеской и электродвигателем мощностью от 1 до 3 кВт.
Основу машины составляет рама. Оптимальный материал – стальная профильная труба 40×20 мм. Сварка конструкции требует соблюдения геометрии: отклонения более чем на 3 мм приведут к смещению центров нагрузки. После сборки рама обрабатывается антикоррозийным грунтом и окрашивается. Для крепления узлов предусмотрены закладные гайки или резьбовые втулки.
Для привода подойдёт мотор-редуктор постоянного тока на 48 В, питаемый от Li-ion аккумуляторов с ёмкостью не менее 40 А·ч. Расчётная дальность хода – до 30 км при скорости 25–30 км/ч. Контроллер должен обеспечивать плавный старт и ограничение тока. Управление – через ручной газ на руле или педаль с потенциометром.
Рулевое управление можно собрать на основе реечного механизма от картинга. В качестве тормозной системы – гидравлические дисковые тормоза от мотоцикла. Подвеска передняя – независимая, на рычагах, задняя – жёсткая балка. Для колес подойдут покрышки диаметром 10–12 дюймов с автомобильными ступицами.
Важно: перед началом сборки необходимо составить чертёж с размерами всех узлов и просчитать нагрузку на каждый элемент. Проверка каждого этапа сборки на устойчивость и точность – залог безопасности при эксплуатации.
Выбор типа самодельной машины и основных компонентов
Тип конструкции напрямую зависит от цели проекта. Для обучения подойдёт простейший карт на базе металлической рамы и электродвигателя до 2 кВт. Для хобби – багги или реплика ретро-автомобиля с двигателем внутреннего сгорания. Если задача – создание городской электромашины, потребуется сложная схема с батарейным блоком, системой управления и регенеративным торможением.
Рама – основа. Каркас лучше сваривать из профильной трубы 30×30×2 мм из стали. При использовании алюминия – учесть необходимость дополнительных усиливающих элементов. Болтовые соединения допустимы только во вторичных узлах.
Подвеска определяется типом дорожного покрытия. Для бездорожья – независимая с амортизаторами и пружинами от мотоцикла. Для городского варианта – упрощённая зависимая балка с пружинами. Важно рассчитать клиренс: 150–200 мм для асфальта, 250+ мм для пересечённой местности.
Привод может быть цепным (для компактных моделей) или карданным (при использовании автомобильных узлов). Электропривод упрощает сборку: достаточно контроллера, батареи и мотор-редуктора. Бензиновый требует коробки передач, сцепления, системы охлаждения и топливной магистрали.
Колёса и тормоза подбираются по массе конструкции. Для лёгких моделей – колёса от скутера или мопеда. Для тяжёлых – диски и тормозные механизмы от ВАЗ или аналогов. Гидравлическая тормозная система предпочтительна из-за стабильности и надёжности.
Управление включает рулевую рейку (возможно использование от старых легковых машин), педальный узел и электрику. Проводку лучше проложить в гофре, обязательно предусмотреть главный выключатель питания и предохранители на ключевых линиях.
Проектирование рамы и выбор материалов для каркаса
Каркас определяет прочность и безопасность самодельной машины. Основная задача – обеспечить минимальный вес при достаточной жесткости. Для компактных транспортных средств оптимален трубчатый каркас пространственного типа.
Лучше использовать профильные трубы из низколегированной стали 09Г2С или стали марки Ст20. Сечение – квадратное или прямоугольное, размером от 20×20 до 40×20 мм, толщина стенки – 1,5–2 мм. Такая конструкция позволяет выдерживать нагрузку до 300 кг без деформаций при адекватной сварке.
Перед проектированием следует определить предполагаемую нагрузку, положение узлов подвески и силового агрегата. Центр тяжести должен находиться как можно ниже и ближе к продольной оси – это улучшает устойчивость на поворотах. Расстояние между поперечными элементами не должно превышать 400 мм для сохранения жесткости.
Не стоит использовать алюминиевые сплавы без опыта – они сложны в сварке и требуют особого оборудования. Дерево и пластик не подходят из-за низкой прочности и склонности к деформации. При ограниченном бюджете допускается частичное использование труб Б/У, но без следов коррозии и изгибов.
Каркас должен предусматривать крепление узлов: двигателя, подвески, рулевого механизма и сидений. Все точки крепления следует усилить косынками из стали толщиной не менее 3 мм. Проверьте отсутствие перекосов диагональными замерами – допустимая разница не более 3 мм.
Сборка рулевого управления и подвески
Для рулевого механизма подойдет реечный узел от легкового автомобиля малого класса, например, ВАЗ-2109. Он компактен и легко интегрируется в самодельную конструкцию. Установку производят на передней балке, изготовленной из стальной трубы 40×40 мм с толщиной стенки 3 мм. Балку крепят к раме через silent-блоки, чтобы исключить передачу вибраций.
Рулевые тяги должны соответствовать длине между рычагами поворотных кулаков. Их можно укоротить или удлинить, используя муфты с левой и правой резьбой для точной настройки схождения колес. Убедитесь, что наконечники рулевых тяг не имеют люфтов и зафиксированы гайками с гроверами.
Для подвески применяют независимую систему с двойными А-образными рычагами. Верхний и нижний рычаги изготавливают из трубы диаметром 25 мм с толщиной стенки 2,5 мм. Шаровые опоры берутся от стандартных моделей, например, ВАЗ-2108. Углы установки (кастер, развал) настраиваются с помощью регулируемых креплений верхнего рычага.
Амортизаторы подбираются в зависимости от веса конструкции. Для легкой машины (до 400 кг) подойдут стойки от мотоцикла типа ИЖ или задние амортизаторы от «Оки». Их крепят под углом 30–40° к вертикали, чтобы добиться прогрессивной характеристики сжатия.
Поворотные кулаки берутся готовыми – от переднеприводного автомобиля с дисковыми тормозами. Их крепят к рычагам через оси, выточенные из стали 40Х. Все подвижные соединения обрабатываются графитовой смазкой и закрываются пыльниками.
После сборки необходимо вручную проверить плавность хода и отсутствие заеданий в рулевом механизме. Люфт в руле не должен превышать 5°. При испытаниях следить за равномерной работой подвески на обеих сторонах. Если одна сторона проседает – замените пружину или измените угол установки амортизатора.

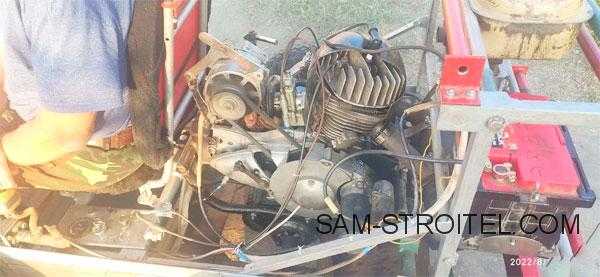

Установка двигателя: типы, крепление и подключение
Выбор двигателя зависит от назначения самодельной машины, массы конструкции и требуемой скорости. Наиболее распространённые типы:
- Электродвигатели постоянного тока – подходят для легких конструкций, удобны в подключении, работают от аккумуляторов 12–48 В.
- Бензиновые двигатели от мотоблоков – обеспечивают большую мощность, требуют системы охлаждения и выхлопа.
- Двигатели от скутеров – компактны, уже включают трансмиссию, подходят для малогабаритных автомобилей.
Для крепления двигателя к раме потребуется жесткая монтажная платформа. Оптимальный вариант – стальная пластина толщиной не менее 5 мм, приваренная к несущей части рамы. Учитывай:
- Оси крепления должны соответствовать заводским отверстиям двигателя.
- Применяй болты класса прочности не ниже 8.8 с гроверными шайбами.
- Используй виброизолирующие прокладки между двигателем и рамой для снижения нагрузок на конструкцию.
Подключение двигателя требует учета его типа:
- Электродвигатель: подключение к контроллеру, соблюдение полярности, защита от перегрева. Провода – сечением не менее 4 мм².
- Скутерный двигатель: подключение электрической системы, установка блока CDI, заземление, соединение с элементами управления.
Перед запуском проверь затяжку всех креплений, отсутствие коротких замыканий, герметичность топливных соединений и наличие смазки в двигателе.
Проведение электропроводки и установка аккумулятора
Начинать следует с выбора типа электросистемы: 12 В для компактной конструкции или 24 В – при наличии мощного электродвигателя. Используйте многожильный медный провод сечением не менее 4 мм² для силовых цепей, и 1,5–2,5 мм² для вспомогательных линий (освещение, приборы).
Разводку выполняйте от аккумулятора к основным точкам: контроллеру двигателя, выключателю зажигания, панели управления, светотехнике. Все соединения опрессовывайте с помощью клемм и изолируйте термоусадочной трубкой. Прокладку проводов осуществляйте по внутренним контурам рамы, фиксируя хомутами через каждые 30 см. Не допускайте натяжения и перегибов.
Массу подключайте к металлической части рамы с зачисткой краски в месте контакта. Используйте болтовое соединение с шайбой-гровером. Все отрицательные цепи сводите к одной точке – «звездой».
Аккумулятор размещается в центре шасси или ближе к задней оси – для снижения центра тяжести. Применяйте гелевые или LiFePO₄-аккумуляторы с емкостью от 40 А·ч. Фиксация – металлическим держателем с резиновыми проставками. Подключение – через предохранитель (не менее 80 А) и силовое реле или автоматический выключатель.
Для индикации напряжения используйте вольтметр с диапазоном до 30 В, подключаемый параллельно на выход аккумулятора. Для зарядки предусмотрите Anderson-разъем или XT60, выведенный наружу кузова.
Проверку всех соединений проводите мультиметром на целостность и отсутствие утечек. После завершения – тест включения системы с пошаговой нагрузкой: освещение, приборы, двигатель.
Тестирование, регулировка узлов и проверка безопасности
Тестирование ходовой части. После сборки подвески и рулевого управления выполните пробный прогон на ровной площадке длиной не менее 100 метров. Проверяйте отсутствие посторонних звуков, люфтов и нестабильности в рулевом механизме. Максимально допустимый люфт рулевого колеса – не более 3°.
Регулировка тормозной системы. Проведите тормозной тест с максимальной нагрузкой – не менее 70% от веса машины. Тормозной путь на скорости 40 км/ч не должен превышать 12 метров. Проверьте равномерность срабатывания тормозов на всех колесах и при необходимости отрегулируйте баланс с помощью корректора усилия.
Проверка двигателя и трансмиссии. Работоспособность мотора оценивайте при прогреве до рабочей температуры, фиксируя стабильность оборотов на холостом ходу (650–800 об/мин). Прослушайте на наличие нестандартных звуков – стуков, вибраций. Для трансмиссии – плавность переключения передач, отсутствие пробуксовок и заеданий.
Контроль герметичности и крепежа. Обязательно проверьте все соединения на предмет протечек технических жидкостей и затянутости болтов. Рекомендуемый момент затяжки для основных узлов – от 30 до 70 Н·м в зависимости от размера крепежа. Используйте динамометрический ключ.
Проверка электросистемы. Тестируйте работу всех цепей при включенном двигателе и габаритных огнях. Ток утечки не должен превышать 50 мА. Особое внимание уделите исправности предохранителей и креплению проводки, исключая трение и изломы.
Безопасность во время тестов обеспечивается использованием защитной экипировки и наличием огнетушителя с минимальной емкостью 2 кг рядом с рабочей зоной.
Вопрос-ответ:
Какие основные инструменты понадобятся для сборки самодельной машины в домашних условиях?
Для сборки машины своими руками потребуются базовые механические инструменты: набор гаечных ключей, отвертки разных типов, пассатижи, молоток, измерительные приборы (например, рулетка и уровень). Также полезны будут сварочный аппарат для соединения металлических деталей, дрель с набором сверл и возможно набор слесарных инструментов для точной подгонки элементов. В зависимости от конструкции могут потребоваться специальные приборы, например, для работы с электрикой или системой охлаждения.
Какие материалы лучше использовать для изготовления корпуса и шасси самодельной машины?
Для шасси обычно применяют стальные профильные трубы или листовой металл, так как они обеспечивают прочность и устойчивость конструкции. Корпус можно изготовить из алюминиевых или пластиковых панелей — они легче и позволяют снизить общий вес автомобиля. Некоторые выбирают композитные материалы, если есть доступ к ним, но они требуют специальных навыков для работы. При выборе материалов стоит учитывать не только прочность, но и вес, а также простоту обработки в домашних условиях.
Как правильно подобрать двигатель для самодельной машины, чтобы обеспечить достаточную мощность?
Выбор двигателя зависит от типа машины и её предполагаемого назначения. Чаще всего используют моторы от мотоциклов или легковых автомобилей с небольшим объемом, чтобы сохранить баланс мощности и управляемости. Важно учитывать массу машины и желаемую максимальную скорость. При подборе стоит обратить внимание на технические характеристики двигателя, его доступность и возможность ремонта. Также полезно предусмотреть систему охлаждения и возможность подключения трансмиссии.
Какие сложности могут возникнуть при сборке электрооборудования и системы управления самодельного автомобиля?
Основная сложность — это правильное подключение всех компонентов электрики: проводки, датчиков, аккумуляторов и управляющих модулей. Часто возникают проблемы с изоляцией проводов, надежностью контактов и защитой от коротких замыканий. Кроме того, необходимо грамотно разместить блоки управления, чтобы обеспечить удобство эксплуатации и безопасность. Без знаний в электрике возможны ошибки, приводящие к неправильной работе или даже поломкам. Рекомендуется тщательно изучить схемы и проконсультироваться со специалистами.
Как обеспечить безопасность при эксплуатации самодельного автомобиля, собранного в домашних условиях?
Безопасность начинается с прочной конструкции рамы и качественного крепления всех узлов. Нужно установить надежные тормоза и проверить их работоспособность в разных условиях. Обязательна установка световых приборов — фар, стоп-сигналов и поворотников, если планируется движение по дорогам общего пользования. Важно использовать ремни безопасности и предусмотреть защиту водителя в виде каркаса безопасности. Перед использованием стоит провести тесты на устойчивость и торможение, чтобы убедиться, что машина ведет себя предсказуемо.
Какие основные этапы нужно пройти, чтобы собрать самодельную машину дома?
Сборка автомобиля своими руками требует нескольких ключевых шагов. Сначала нужно определиться с проектом и сделать чертежи или выбрать готовые схемы. Затем подготовить необходимые детали и инструменты — это может быть мотор, шасси, колеса, элементы управления. Следующий этап — сборка каркаса и установка основных узлов: двигателя, трансмиссии, рулевого управления. После этого собирают электронику и систему питания, проверяют работу всех систем. В завершение проводят тесты и, при необходимости, вносят корректировки для безопасности и комфорта.
Какие трудности могут возникнуть при самостоятельной сборке автомобиля и как с ними справиться?
Самостоятельная сборка машины сопряжена с множеством сложностей. Одной из основных является подбор и совместимость деталей, поскольку готовые автомобильные компоненты не всегда подходят друг к другу. Для решения этой проблемы важно тщательно изучить характеристики и размеры всех элементов перед покупкой. Другой сложностью может стать недостаток опыта в механике и электрике — в таком случае полезно обратиться к специализированной литературе или видеоурокам, а также проконсультироваться с профессионалами. Наконец, тестирование и настройка собранного автомобиля требуют терпения и внимания к деталям, чтобы обеспечить его безопасность и исправность.
