Для создания пулемета из картона потребуется плотный гофрированный картон толщиной не менее 3 мм, канцелярский нож, клеевой пистолет, линейка, карандаш, стержень или деревянная шпажка (для осей), резинки и пластиковая трубочка диаметром около 5 мм. Минимальные размеры заготовок и последовательность действий напрямую влияют на результат – недостаточная жёсткость приведёт к деформации конструкции.
Основа – корпус. Вырезается прямоугольная коробка длиной около 40 см, высотой 10 см и шириной 8 см. Все швы проклеиваются горячим клеем с внутренней стороны, что исключает смещение элементов при сборке. Для прочности можно дублировать боковые стенки дополнительным слоем картона.
Ствол делается из свёрнутой трубкой полосы картона шириной 6 см и длиной 35 см. Внутрь вставляется пластиковая трубочка для жёсткости. Крепление к корпусу – через отверстие, сделанное с запасом в 1 мм для свободного вращения, если предполагается поворотный механизм.
Механизм подачи «патронов» реализуется с помощью вращающегося барабана. Он собирается из двух круглых боковин диаметром 6 см и восьми прямоугольных вставок шириной 2 см и длиной 5 см. Внутри фиксируется шпажка на горячем клее, ось вставляется в держатели по бокам корпуса.
Ручки и приклад вырезаются отдельно и приклеиваются с внешней стороны. Для подвижной части – курка – вырезается рычаг длиной 8 см, закреплённый на оси с помощью двух резинок. Это создаёт имитацию нажатия. Элементы, которые должны двигаться, лучше собирать с зазором 0,5–1 мм и усиливать контактные зоны дополнительным слоем картона.

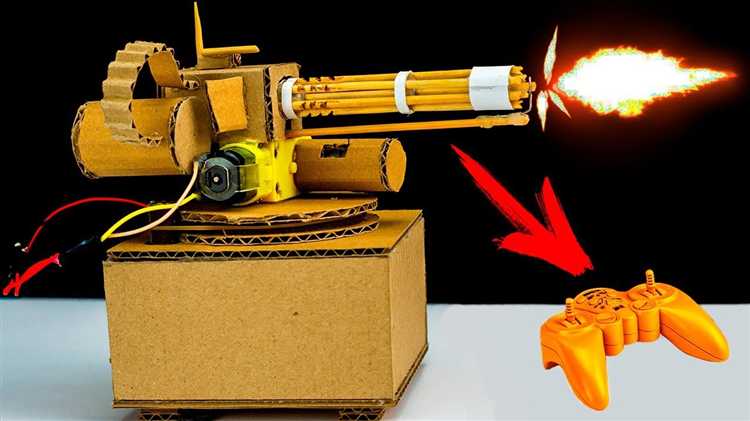

Выбор типа конструкции и необходимых функций макета
Перед началом сборки макета важно определить, какой тип конструкции нужен: стационарный или с подвижными элементами. Для настольной модели подойдёт упрощённая версия без механики. Если требуется вращение ствола или имитация подачи ленты, придётся продумать размещение осей, рычагов и возможное использование резинок или моторчиков от игрушек.
Корпус должен быть достаточно прочным, особенно в местах крепления подвижных частей. Лучше использовать гофрокартон средней плотности – он легче режется, но не деформируется от нагрузки. Для элементов с нагрузкой (например, осей вращения) используйте двойной слой картона или прокладки из плотного пластика от упаковок.
Размер макета выбирается по цели: для настольного размещения – длина корпуса 30–40 см, для наплечной имитации – от 60 см. Учитывайте масштаб относительно предполагаемых деталей, например, рукоятки или имитированной коробки с патронами.
Функции макета определяются заранее. Наиболее популярные:
- Вращающийся ствол – ось на втулке, резинка или мотор с батарейным отсеком;
- Имитация подачи ленты – картонная лента на роликах, протягиваемая вручную или шестерёнками;
- Съёмный магазин – отдельный элемент с фиксацией на защёлке или магнитах;
- Подвижный затвор – простая возвратно-поступательная система на пружине;
- Индикатор «выстрела» – светодиод с кнопкой, если допускается подключение питания.
Чем больше функций, тем выше требования к точности вырезания деталей и устойчивости конструкции. Оптимально – начать с одной подвижной части, затем добавлять остальные по мере необходимости.
Подбор и подготовка картона подходящей плотности
Для изготовления деталей, выдерживающих нагрузку, требуется гофрокартон с двумя или тремя слоями. Оптимальная толщина – от 4 до 7 мм. Такой картон хорошо держит форму, не расслаивается при нарезке и обеспечивает достаточную жёсткость конструкции.
Для элементов, не подверженных нагрузке (например, накладки, декоративные вставки), подойдёт тонкий односторонний картон толщиной 1–2 мм – коробки от хлопьев или обуви.
Проверяй картон на наличие внутренних повреждений. Сгибы, вмятины и микротрещины снижают прочность. Перед использованием вырезай пробный фрагмент и оцени его поведение при изгибе: не должно быть хруста, надрывов и расслаивания.
Не используй картон с сильной волнистостью, нарушенной геометрией или следами влаги – он плохо склеивается и теряет форму.
Перед началом работы расправь листы и положи их под груз на несколько часов – это упростит разметку и обеспечит точность вырезания.
Если картон слишком гладкий или глянцевый, слегка прошерши поверхность наждачной бумагой зернистостью P180–P220 для улучшения сцепления с клеем.
Создание ствола и имитации системы охлаждения
Для ствола потребуется картонная трубка длиной 25–30 см и диаметром 2–3 см. Подойдут втулки от пищевой пленки или плотного рулонного картона. Если подходящей трубки нет, сверните полоску картона шириной 10 см в плотный рулон, фиксируя витки клеем ПВА на каждом обороте. После высыхания обрежьте торцы для ровности.
Чтобы придать стволу визуальную массу, обклейте его продольными накладками: вырежьте из картона 6–8 полосок длиной 25 см и шириной 0,5 см. Приклейте их равномерно по окружности. Поверх накладок можно натянуть кольца из тонкого картона (шириной 1 см) с шагом 3–4 см – они придадут конструкции рельеф и имитируют технологические элементы.
Имитацию кожуха охлаждения сделайте из цилиндра большего диаметра (4–5 см), размещённого соосно со стволом. Используйте отрезок картонной тубы длиной 20 см, на одной из сторон которой вырежьте прорези или отверстия для имитации вентиляции. Установите ствол внутрь кожуха так, чтобы он немного выходил с переднего края, и зафиксируйте распорками из плотного картона.
Для усиления сходства с системой охлаждения добавьте поперечные ребра: вырежьте несколько узких полос (шириной 0,3 см), оберните их вокруг кожуха и приклейте с интервалом 1–2 см. В завершение можно нанести декоративные клепки – капли клея, подсушенные до затвердевания.
Изготовление корпуса с учётом креплений и движущихся частей
Каркас пулемёта изготавливается из плотного гофрокартона толщиной не менее 3 мм. Оптимальные размеры основы: длина – 40 см, ширина – 10 см, высота – 15 см. Эти параметры позволяют разместить механизм вращения стволов и имитацию магазина.
- Вырежьте две боковые стенки и укрепите их внутренними рёбрами жёсткости через каждые 10 см.
- Для крепления оси вращающегося блока подготовьте два отверстия диаметром 6 мм на одинаковой высоте с обеих сторон корпуса – они должны быть строго симметричны.
- Передняя часть корпуса должна содержать вырез под блок стволов: ширина – 5 см, высота – 5 см.
- Задняя часть остаётся закрытой, кроме окна для вставки картонной «ручки перезарядки» – прорезь 1,5×5 см.
Детали крепления лучше выполнять из склеенных между собой трёх слоёв картона. Для фиксации движущихся элементов:
- Изготовьте втулки из трубочек для коктейлей или бумажных цилиндров длиной 3–4 см. Установите их в подготовленные отверстия корпуса – они послужат подшипниками для оси.
- Для свободного вращения стволов используйте ось из деревянной шпажки или стержня диаметром 5 мм. Длина – 12 см, чтобы выходила за пределы корпуса с каждой стороны на 1 см.
- Закрепите ось в корпусе термоклеем, но перед этим установите на неё вращающийся блок, чтобы не допустить перекоса.
Места соединений деталей усиливаются клеем и при необходимости – скобами или нитяной обмоткой. Внутренние элементы (механизм прокрутки, спусковой рычаг) должны иметь свободный ход: оставляйте зазор 1–2 мм в местах соприкосновения с корпусом.
Сборка подставки и имитация поворотного механизма
Для основы подставки подойдёт кусок плотного картона размером не менее 25×25 см. Из него вырежьте квадрат и укрепите его вторым слоем того же материала, склеив ПВА. Дайте высохнуть под прессом не менее часа.
Центральную опору изготовьте из втулки от бумажных полотенец. Внутрь вставьте деревянную шпажку или отрезок тонкой металлической проволоки длиной около 20 см – это добавит жёсткости. Закрепите втулку вертикально в центре основания с помощью горячего клея, предварительно прорезав в основании отверстие для устойчивости.
Для создания имитации поворота вырежьте из плотного картона диск диаметром 12–15 см. В центре сделайте отверстие под втулку. Диск наденьте на втулку, но не приклеивайте – он должен свободно вращаться. С внутренней стороны основания можно приклеить шайбу из картона, чтобы ограничить ход диска и предотвратить его смещение.
К верхней части втулки приклейте горизонтальный элемент (например, платформу для крепления макета пулемёта) с помощью термоклея. Чтобы платформа тоже могла вращаться вместе с диском, соедините её с диском через шпажку, проходящую через втулку. Концы шпажки зафиксируйте клеем только на платформе и диске, не задевая втулку.
Для плавности вращения между диском и основанием можно вставить подложку из пластика или фольги. Если макет тяжёлый, добавьте четыре небольших ролика по краям диска, используя отрезки ватных палочек и бусины.
Покраска, декоративные элементы и финальная сборка
Основные цвета: чёрный или тёмно-серый для корпуса, оливковый или хаки – для деталей. После высыхания основного цвета можно добавить воздушную потертость с помощью сухой кисти, слегка проведя светлыми оттенками по краям и углам. Это придаст объём и реалистичность.
Для имитации металлических частей используйте серебристую краску с небольшим добавлением тёмно-серого. Аккуратно прорисуйте винты, болты и швы тонкой кистью. Дополнительно можно наклеить полоски из тонкой алюминиевой фольги на выступающие детали – это усилит эффект металла.
Декоративные элементы создаются из бумаги и картона меньшей плотности. Сделайте накладки на рукоятку, имитирующие резиновую обмотку, из тонкого гофрированного картона, окрашенного в чёрный цвет. Для имитации прицела и прицельной планки используйте вырезанные из картона маленькие детали, окрашенные в контрастный цвет.
При финальной сборке соединяйте все части на горячий клей, он обеспечивает прочность и быстро схватывается. Особое внимание уделите фиксации подвижных элементов, если таковые предусмотрены – для этого можно дополнительно подклеить картонные прокладки для жёсткости.
В конце пройдитесь по швам и стыкам акриловым прозрачным лаком – он защитит краску и усилит долговечность модели без блеска, сохраняя натуральный вид картона.
Вопрос-ответ:
Какие материалы понадобятся для создания картонного пулемёта?
Для изготовления пулемёта из картона понадобятся плотный картон, клей ПВА или горячий клей, ножницы или канцелярский нож, линейка, карандаш и, при желании, краски для декорирования. Также могут пригодиться скотч и резинки, если планируется добавить подвижные детали.
Как сделать механизм имитации стрельбы в картонном пулемёте?
Один из простых способов — использовать резинку, натянутую через цилиндр или трубочку из картона, которая при отпускании создаст эффект отдачи или движения. Можно сделать вращающийся барабан из нескольких кругов картона, скреплённых между собой, чтобы имитировать барабан пулемёта. Такие детали приводятся в движение рукой или пружиной из резинок.
Насколько прочным получится пулемёт из картона и можно ли играть с ним на улице?
Картон — материал недолговечный, особенно под воздействием влаги и механических нагрузок. Если использовать плотный гофрированный картон и усилить основные детали скотчем или дополнительным слоем картона, изделие будет более устойчивым. Тем не менее, играть с ним на улице стоит осторожно, избегая дождя и сильных ударов, иначе конструкция быстро испортится.
Как сделать, чтобы пулемёт выглядел более реалистично?
Для улучшения внешнего вида можно использовать акриловые краски или маркеры, наносить тени и мелкие детали, например, имитировать винты, прорези и рукоятки. Добавление различных текстур из бумаги или тонкой фольги поможет создать эффект металлических частей. Можно также покрыть некоторые области лаком для придания блеска и дополнительной защиты.
Сколько времени обычно занимает изготовление картонного пулемёта?
Время зависит от сложности конструкции и навыков, но обычно на простой вариант уходит от двух до четырёх часов. Если проект включает много деталей, механизмы и раскрашивание, процесс может занять целый день или несколько дней, если уделять время небольшими частями. Важно выделить время на сушку клея и краски, чтобы изделие сохранило форму.
Какие материалы и инструменты понадобятся для изготовления картонного пулемёта?
Для создания пулемёта из картона потребуются плотный картон (лучше гофрированный), ножницы или канцелярский нож, клей ПВА или термоклей, линейка, карандаш для разметки и, возможно, скотч для укрепления конструкции. Также полезно иметь тонкие деревянные палочки или шпажки для создания деталей механизма и декоративных элементов.
Как сделать, чтобы картонный пулемёт был прочным и не разваливался при игре?
Чтобы увеличить прочность пулемёта, нужно использовать несколько слоёв картона, склеивая их между собой для усиления. В местах, где конструкция испытывает наибольшую нагрузку (например, ствол и рукоять), стоит дополнительно подклеить полоски картона или использовать скотч с изнаночной стороны. При сборке важно точно вырезать детали и тщательно проклеивать стыки — так изделие не будет шататься. Можно также пропитать картон клеем или лаком для бумаги, чтобы повысить его жёсткость и защитить от влажности.
