Нехватка вентиляции приводит к накоплению углекислого газа, влаги и запахов, особенно в кухне, ванной и мастерской. Оптимальный уровень CO₂ в помещении – не выше 1000 ppm. При значениях выше 1500 ppm заметно снижается концентрация и ухудшается самочувствие. Эффективная вытяжка – способ держать эти показатели в пределах нормы без капитального вмешательства.
Для самостоятельного устройства вытяжки потребуется выбрать тип системы: естественная тяга или принудительная вентиляция. В первом случае работает разница температур и давления, во втором – вентилятор. Если помещение находится далеко от вертикального вентиляционного канала, потребуется прокладка воздуховодов диаметром не менее 100 мм и установка обратного клапана, чтобы исключить приток воздуха с улицы или из соседних помещений.
Монтаж начинается с расчёта необходимой производительности. Формула: объём помещения × кратность воздухообмена. Для кухни – 10–15, для ванной – не менее 5. Например, кухня площадью 12 м² с потолком 2,5 м требует вытяжки производительностью от 300 м³/ч. Обычные осевые вентиляторы подходят для коротких каналов, а для длинных воздуховодов с изгибами эффективнее применять центробежные модели.
Важно правильно выбрать место установки. В кухне – над плитой, на расстоянии 65–75 см от поверхности. В ванной – ближе к потолку, на противоположной от двери стене. Подключение должно производиться через отдельный автомат с УЗО, особенно при установке в помещениях с высокой влажностью. Обязательно герметизировать соединения воздуховодов и установить сетку от насекомых на выходе наружу.
Выбор типа вытяжки для конкретного помещения
Эффективность вытяжки зависит от назначения помещения, объёма воздуха и источников загрязнений. Выбор должен учитывать кратность воздухообмена, уровень шума, способ монтажа и длину воздуховода.
- Кухня до 12 м²: подходит купольная вытяжка с производительностью от 400 до 600 м³/ч. Для установки в шкаф – встраиваемая модель с телескопическим выдвижением.
- Кухня более 12 м²: необходима вытяжка мощностью не менее 700 м³/ч. При наличии газовой плиты – минимум 10-кратный воздухообмен в час.
- Санузел: осевой вентилятор на 90–120 м³/ч при длине канала до 2 м. При наличии длинного воздуховода или колена – центробежная модель с обратным клапаном.
- Мастерская или гараж: канальные или промышленные вытяжки. Производительность от 300 м³/ч при наличии пыли и дыма. Дополнительная фильтрация необходима при работе с ЛКМ и химикатами.
- Котельная: вытяжка обязательна при наличии газового оборудования. Производительность рассчитывается из норм 3-кратного обмена воздуха в час.
Для помещений без возможности подключения к вентиляционному каналу подходят рециркуляционные вытяжки с угольным фильтром, но их эффективность ниже. При прокладке длинного воздуховода снижается производительность – на каждые 1,5 м и каждое колено теряется до 10% мощности. Предпочтительно выбирать модели с запасом по мощности и низким уровнем шума – не выше 45 дБ для жилых зон.
Расчёт необходимой мощности вентилятора
Для определения мощности вентилятора используется формула: Q = V × n, где Q – требуемая производительность вентилятора (м³/ч), V – объём помещения (м³), n – кратность воздухообмена в час.
Объём вычисляется умножением длины, ширины и высоты помещения. Например, для комнаты 4×3×2,5 м объём составит 30 м³.
Кратность воздухообмена зависит от типа помещения: для кухни – 6–15, для санузла – 6–10, для мастерской – 10–20. Для точности следует ориентироваться на верхнюю границу диапазона при наличии источников загрязнения (пар, пыль, запахи).
Если выбрана кратность 12, итоговая производительность: Q = 30 × 12 = 360 м³/ч.
Мощность вентилятора подбирается с учётом запаса – не менее 10–15% от расчётного значения. В примере потребуется устройство с производительностью 400–420 м³/ч.
Для принудительной вытяжки с длинным воздуховодом (более 3 метров, повороты) требуется учесть сопротивление канала. При каждом изгибе и метре длины потери возрастают. В таких случаях добавляют ещё 15–30% к мощности.
Итог: при длине воздуховода 5 м и двух поворотах требуется вентилятор с производительностью не менее 500 м³/ч.
Определение оптимального места установки вытяжки
Расположение вытяжки напрямую влияет на её эффективность. Основной ориентир – зона максимального скопления загрязнённого воздуха. В жилых помещениях это чаще всего кухня, мастерская или зона с постоянным использованием химических веществ.

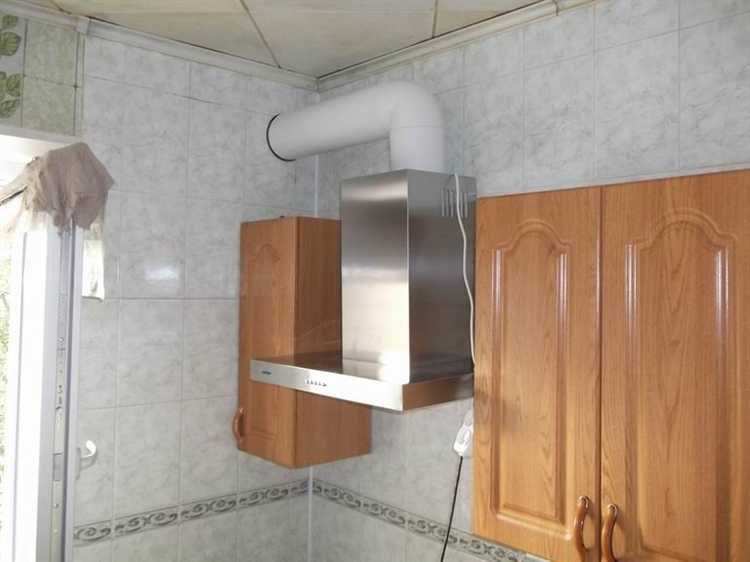

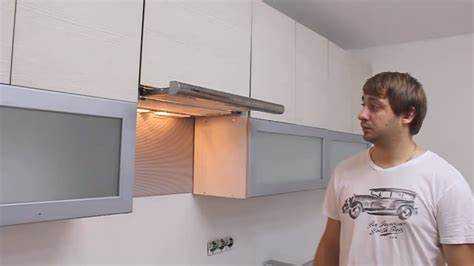

Если вытяжка устанавливается на кухне, она должна находиться строго над источником испарений – плитой. Расстояние от плиты до вытяжки: 65–75 см для электрических моделей и 75–85 см для газовых. Меньшее расстояние может привести к перегреву фильтров, большее – к снижению производительности.
В мастерских или гаражах вытяжку располагают ближе к рабочей поверхности, где образуются пыль и пары. Рекомендуется установка на высоте 1,2–1,5 метра от пола при наличии локальных источников загрязнения. При высокой концентрации пыли эффективна установка на уровне ниже головы пользователя, с направлением потока вверх.
Для санитарных помещений вытяжку лучше разместить на противоположной стене от притока воздуха, ближе к потолку, чтобы эффективно удалять тёплый влажный воздух. Высота установки – минимум 2 метра. Если помещение вытянуто по длине, вытяжка должна находиться в самой дальней точке от входной двери.

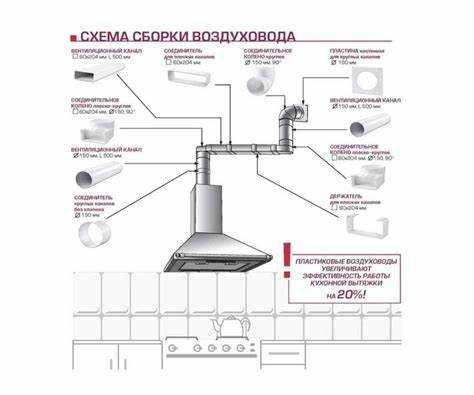

Прокладка воздуховодов: материалы и схемы
Для самостоятельной прокладки воздуховодов в помещении подходят жёсткие и гибкие каналы. Жёсткие из оцинкованной стали обеспечивают минимальные потери давления и подходят для длинных трасс. Гибкие алюминиевые или ПВХ-воздуховоды удобны при обходе препятствий, но создают больше шума и сопротивления потоку.
Оптимальный диаметр воздуховода определяется мощностью вытяжки. Например, для вытяжки производительностью 600 м³/ч диаметр должен быть не менее 125 мм. Уменьшение сечения резко снижает эффективность.
Используйте как можно меньше изгибов. Один поворот на 90° снижает производительность до 10%. Если поворот неизбежен, предпочтительнее использовать плавные отводы.

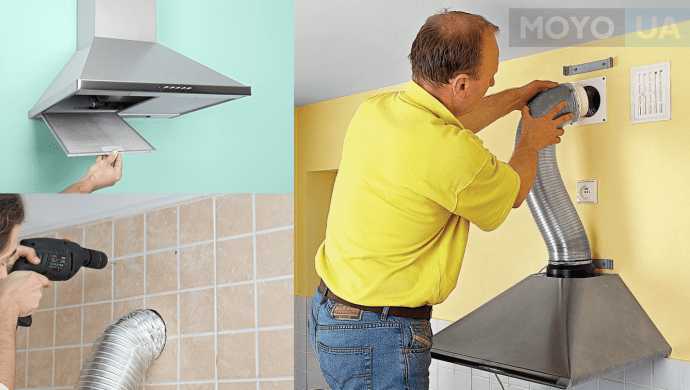

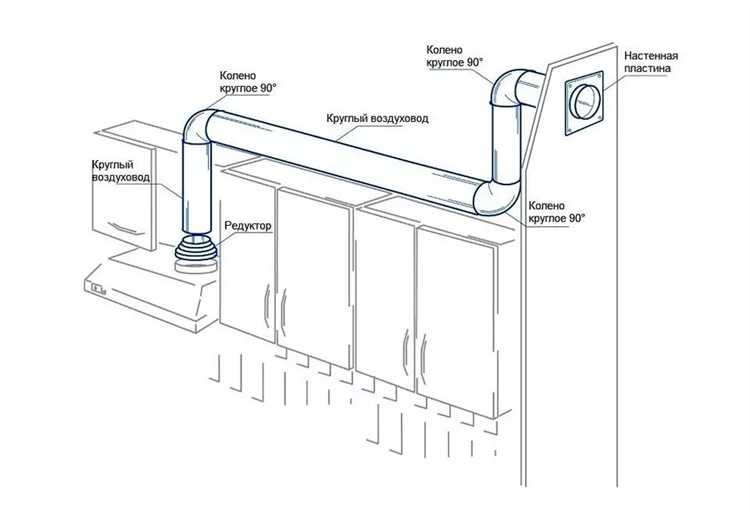

Схема прокладки: от вытяжного устройства воздуховод ведётся к внешней стене или вентиляционному каналу. На выходе устанавливается обратный клапан, предотвращающий поступление воздуха извне. При прохождении через стены или перекрытия необходима термоизоляция и герметизация соединений с помощью алюминиевого скотча и хомутов.
При длине трассы более 3 метров рекомендуется установка канального вентилятора для компенсации потерь давления. Монтаж должен предусматривать доступ к соединениям для обслуживания.
Воздуховоды нельзя прокладывать рядом с нагревательными приборами или внутри жилых помещений без шумоизоляции. Для снижения вибраций на стыках применяются гибкие вставки.
Подключение вытяжки к электросети своими руками
Перед началом работ отключите питание в распределительном щитке. Вытяжка подключается к электросети через выделенную линию с автоматическим выключателем на 10 А. Провод должен быть медным, сечением не менее 1,5 мм², с тремя жилами: фаза, ноль, заземление.
Если в помещении уже есть точка питания (розетка или клеммная коробка), проверьте наличие заземляющего контакта. Устройство без заземления подключать запрещено. Для розетки подходит тип с защитными шторками, рассчитанный на 16 А, устанавливается на высоте не менее 2 метров от пола и не ближе 60 см к источнику пара или воды.
При подключении напрямую через клеммник снимите крышку с задней панели вытяжки. На клеммной колодке обозначены контакты: L (фаза), N (ноль), ⏚ (заземление). Подключите провода строго по маркировке. Используйте наконечники НШВИ для жил – это обеспечит надежный контакт. После затяжки винтов проверьте отсутствие люфта.
Если планируется управление через выключатель, используйте двухклавишную модель: одна клавиша – питание вентилятора, вторая – подсветка. Соединения производятся в распределительной коробке, с применением WAGO или пайки с термоусадкой.
После завершения подключений включите автомат в щитке и проверьте работу устройства: запуск вентилятора, переключение скоростей, включение освещения. При наличии посторонних звуков или запаха – немедленно отключите питание и проверьте соединения.
Для наглядности представлены параметры подключения в таблице:
| Элемент | Требование |
|---|---|
| Автомат защиты | 10 А, однополюсный |
| Провод | ВВГнг 3×1.5 мм², медь |
| Розетка | С заземлением, IP44 |
| Высота установки розетки | ≥2 м от пола |
| Минимальное расстояние от плиты | 60 см |
Шумоизоляция и герметизация системы вытяжки
Для снижения шума от вытяжки используйте гибкие шумопоглощающие вставки из вспененного полиэтилена или минеральной ваты толщиной не менее 30 мм вокруг воздуховода. Они уменьшают вибрации и гул вентилятора, особенно на участках с изгибами. При монтаже вставки плотно прилегают к поверхности, исключая щели.
Герметизация стыков выполняется с помощью монтажной пены или силиконового герметика, устойчивого к перепадам температуры и влажности. Все соединения воздуховодов должны быть плотно подогнаны друг к другу с зазором не более 1-2 мм. Для дополнительной фиксации используют алюминиевый армированный скотч – он предотвращает проникновение воздуха и уменьшает вибрации.
Рекомендуется использовать резиновые или силиконовые прокладки между корпусом вентилятора и крепежными элементами для снижения передачи вибраций на стены и конструкцию. Также полезно установить виброизоляторы или амортизирующие крепления.
Для внутренней герметизации вытяжного короба и предотвращения попадания посторонних запахов применяют специальные ленты с фольгированным покрытием, которые одновременно отражают шум и уплотняют швы.
Регулярная проверка состояния герметизации и замена уплотнителей не реже раза в год сохраняет эффективность системы и минимизирует шумовые потери.
Вопрос-ответ:
Какие инструменты и материалы понадобятся для самостоятельного монтажа вытяжки в комнате?
Для установки вытяжки самостоятельно обычно требуются: вентилятор или вытяжной агрегат, воздуховод (труба из пластика или металла), монтажные крепежи, герметик для соединений, отвертки и дрель, уровень, а также изолента или специальные хомуты для фиксации. Иногда полезны ножницы по металлу или нож для пластика, если нужно подгонять размеры воздуховода. Важно также предусмотреть электропитание для вытяжного вентилятора и средства для прокладки кабеля, если он не подведён заранее.
Как правильно выбрать место для установки вытяжки в жилом помещении?
Выбор места зависит от назначения комнаты и источников загрязнения воздуха. Обычно вытяжку размещают в тех зонах, где накапливаются пары, запахи или влажность — например, в кухне, ванной или комнате с отопительным оборудованием. Для эффективной вентиляции вытяжной элемент ставят как можно выше, ближе к потолку, чтобы захватывать тёплый воздух с загрязнениями. При этом важно предусмотреть, чтобы воздуховод можно было вывести наружу здания, чтобы загрязнённый воздух не возвращался обратно.
Какие типичные ошибки встречаются при самостоятельной установке вытяжки и как их избежать?
Одной из частых ошибок является неправильный выбор диаметра и длины воздуховода: слишком узкий или слишком длинный канал снижает эффективность вентиляции. Также часто встречаются неплотные соединения, через которые воздух уходит не наружу, а внутрь помещения, что ухудшает качество воздуха. Ещё одна проблема — отсутствие обратного клапана, из-за чего может проникать уличный холодный воздух. Чтобы избежать этих ошибок, следует тщательно измерять размеры, плотно герметизировать все стыки и выбирать оборудование с обратным клапаном или установить его отдельно.
Как обеспечить бесшумную работу вытяжки при самостоятельном монтаже?
Шумность вентилятора зависит от его конструкции и правильности установки. Для уменьшения шума рекомендуется выбирать модели с низким уровнем звука и использовать виброизоляционные крепления, которые гасят вибрации от мотора. Также стоит позаботиться о ровном, без резких изгибов, прохождении воздуховода — резкие повороты увеличивают турбулентность и шум. Обеспечить звукоизоляцию можно, обернув воздуховод специальным шумопоглощающим материалом или разместив вентилятор в отдельном коробе с амортизирующими вставками.
