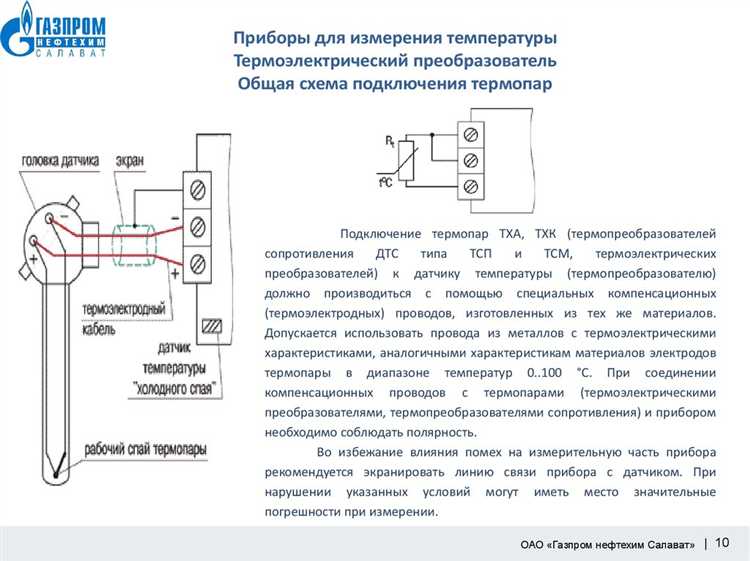

Какие бывают схемы включения термоэлектрического датчика

Термоэлектрические датчики (термопары) формируют ЭДС на стыке двух разнородных металлов, величина которой зависит от разницы температур между измерительным и опорным спаями. Для точного считывания сигнала требуется согласованное подключение термопары к измерительной системе с учётом компенсации холодного спая.

Подключение напрямую к АЦП микроконтроллера допустимо только при наличии прецизионного усилителя с высоким коэффициентом подавления синфазных помех и встроенной функцией компенсации. Распространённый вариант – использование специализированных микросхем, таких как MAX31855 или MAX6675 для термопар типа K. Они обеспечивают цифровой выход по SPI и встроенную коррекцию температуры холодного спая.

При аналоговом подключении через операционный усилитель требуется согласование входного сопротивления, экранирование сигнальных проводов и минимизация длины кабеля. Рекомендуется использовать термокомпенсационный провод того же типа, что и сама термопара, чтобы избежать дополнительных погрешностей.

Разрыв или повреждение цепи термопары должен отслеживаться схемой детектирования обрыва. В большинстве промышленных применений такие функции реализуются средствами ПЛК или внешними контроллерами. Дополнительно стоит предусмотреть фильтрацию низкочастотных помех – например, с помощью пассивного RC-фильтра на входе усилителя.

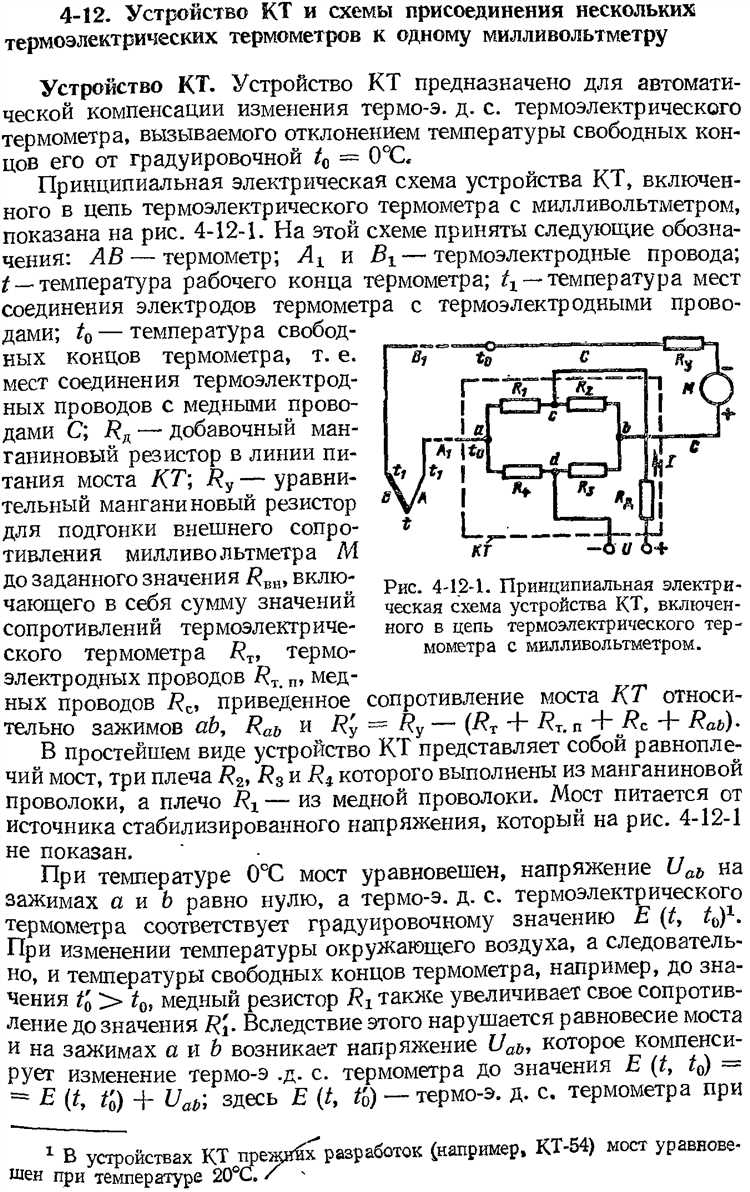

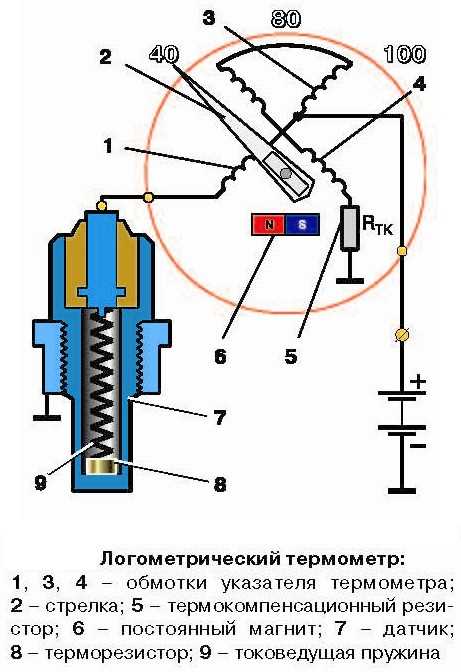

Подключение термопары к аналоговому измерительному прибору

Для подключения термопары к аналоговому прибору с указательной стрелкой требуется соблюдение температурной компенсации и минимизация переходных сопротивлений. Наиболее часто применяются термопары типа K (хромель-алюмель) и J (железо-константан), с типовым термо-ЭДС на уровне 41–55 мкВ/°C в диапазоне до 600 °C.

Контактные соединения выполняются через клеммы с минимальным термо-ЭДС, предпочтительно – винтового типа из латуни или меди. Для компенсации холодного спая используется компенсационный кабель, соответствующий типу термопары. Обычный медный провод недопустим – это вызовет искажение сигнала. Соединения должны быть максимально короткими и экранированными от внешних наводок.

Аналоговый прибор должен быть рассчитан на входной сигнал от термопары без промежуточного усиления, либо в схему необходимо включить усилитель с температурной компенсацией, настроенный на конкретную характеристику термопары. В противном случае отклонение стрелки будет нелинейным и недостоверным.

Особое внимание следует уделить точке подключения холодного спая. Она должна располагаться в термостатированном блоке с температурой, известной заранее или стабилизированной (например, 0 °C с помощью ледяной бани). Иначе результат будет содержать систематическую погрешность.

Сопротивление цепи термопары не должно превышать допустимые значения, указанные для конкретного прибора. Как правило, оно не должно превышать 100 Ом. При использовании длинной линии передачи необходимо применять усилитель тока или преобразователь напряжения в ток (например, 4–20 мА), но это уже выходит за рамки подключения к аналоговому измерителю без преобразователей.

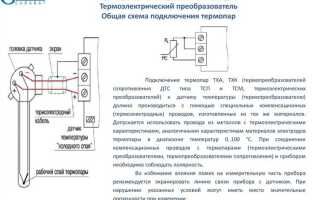

Использование компенсирующих проводов при монтаже термопар

Компенсирующие провода применяются для подключения термопар к измерительным приборам на расстоянии, при этом обеспечивается сохранение точности измерений. Материал проводов не идентичен материалу термопары, но подобран так, чтобы термо-ЭДС, возникающая на контактных соединениях, соответствовала характеристике основной пары в пределах допустимой погрешности.

Для термопар типа K (хромель-алюмель) используются провода из сплавов, аналогичных по термоэлектрическим свойствам: положительный – хромель, отрицательный – алюмель. Для типа J (железо-константан) положительный провод – железо, отрицательный – константан. Подключение других типов термопар также требует соблюдения соответствия марок компенсирующих проводов.

Маркировка компенсирующих проводов указывается по стандарту: например, в обозначении ККХ/ККА «КК» указывает тип термопары, «Х» – положительная жила, «А» – отрицательная. Цветовая кодировка также стандартизирована, и при монтаже необходимо строго придерживаться обозначений, чтобы избежать полярностных ошибок.

Длина компенсирующего провода влияет на общую точность измерения, так как увеличивает вероятность появления дополнительных термо-ЭДС при перепадах температуры вдоль трассы. При прокладке проводов необходимо избегать резких перепадов температуры, вибраций и электромагнитных помех. Рекомендуется использовать экранированные кабели и прокладку вдали от силовых линий.

Соединения компенсирующих проводов с термопарами и приборами должны выполняться при одинаковой температуре. В точке соединения следует использовать специальные клеммы или пайку с минимальным переходным сопротивлением. Температура этой точки должна быть стабильной, так как любые отклонения искажают измерения.

Недопустимо использовать обычные медные провода в качестве удлинительных: это приводит к систематической ошибке. Компенсирующий кабель должен быть сертифицирован и соответствовать конкретному типу термопары. Использование проводов неподходящего типа вызывает смещение показаний, особенно при работе в диапазонах выше 200 °C.

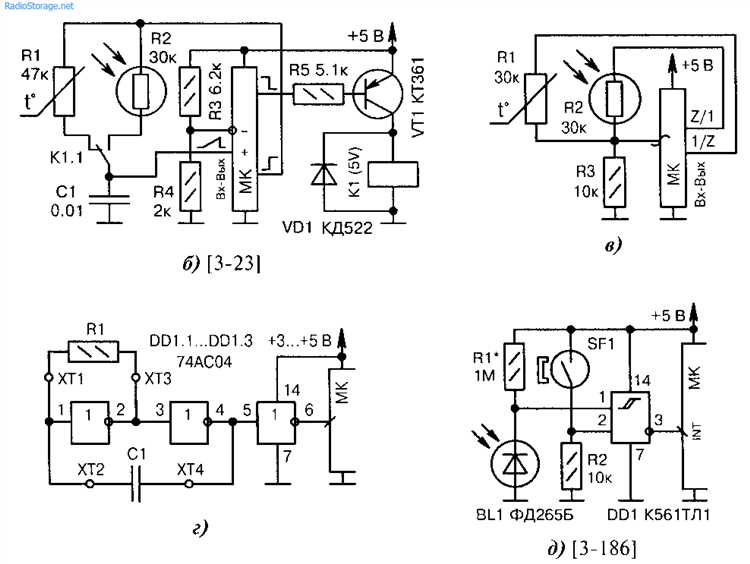

Схема подключения термопары к микроконтроллеру через усилитель

Для подключения термопары к микроконтроллеру используется усилитель с компенсацией холодного спая. Наиболее распространённый вариант – модуль на базе MAX6675 или MAX31855. Эти микросхемы предназначены для работы с термопарами типа K.

Модуль MAX6675 работает по интерфейсу SPI. Он подключается к микроконтроллеру через пины CS (Chip Select), SCK (Serial Clock) и SO (Serial Out). Питание – 3.3 В или 5 В, в зависимости от микроконтроллера. Например, при использовании Arduino Uno допускается питание 5 В. GND модуля должен быть соединён с общим GND микроконтроллера.

Для получения температуры микроконтроллер инициирует передачу данных, выставляя CS в LOW. Затем считываются 16 бит данных по линии SO синхронно с тактовыми импульсами на SCK. Первые 12 бит содержат измеренное значение температуры в формате с шагом 0.25°C. Остальные биты – служебные. Драйверы для большинства популярных платформ уже реализуют корректную обработку этих данных.

Рекомендуется устанавливать модуль как можно ближе к месту измерения, чтобы уменьшить влияние паразитной ЭДС на проводах термопары. Также желательно избегать резких перепадов температуры в области контакта холодного спая, поскольку даже при встроенной компенсации точность может снижаться при нестабильных условиях.

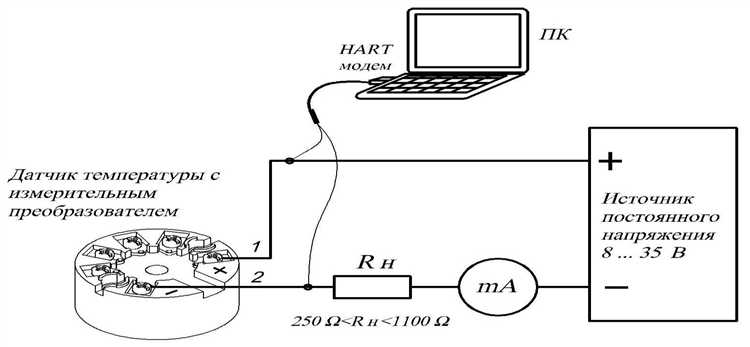

Подключение термопары к промышленному ПЛК с учётом экранирования

При подключении термопары к ПЛК необходимо учитывать тип входного модуля контроллера. Если используется модуль с прямым подключением термопар, выбирается соответствующий тип (K, J, N и т.д.) и производится настройка входа на требуемый диапазон температур. Для модулей с входом по напряжению требуется установка прецизионного усилителя и компенсация холодного спая.

Особое внимание требуется при прокладке сигнального кабеля. Рекомендуется использовать термопарный кабель, соответствующий типу термопары, с экранированием по всей длине. Экранирующая оплётка должна быть соединена с землёй только с одной стороны – со стороны модуля ПЛК. Подключение экрана с обеих сторон создаёт замкнутый контур и может вызывать наводки.

Для уменьшения влияния электромагнитных помех трассы термопарных кабелей не должны проходить рядом с силовыми линиями, ПЧ, пускателями и трансформаторами. Минимальное расстояние – 300 мм. Если требуется пересечение, оно должно быть выполнено под углом 90°.

Недопустимо использовать удлинительные провода отличного типа. Нарушение термоэлектрической однородности приводит к значительной погрешности. Все соединения должны быть выполнены через прецизионные клеммы с минимальной контактной термоЭДС.

Для компенсации холодного спая необходимо использовать специализированные модули с встроенной термокомпенсацией либо размещать датчик температуры вблизи точки подключения. В случае значительной длины линии (более 15 м) рекомендуется применять буферный усилитель с гальванической развязкой.

Ниже приведены рекомендуемые соединения для экранированного кабеля термопары при подключении к ПЛК:

Двухпроводная и трёхпроводная схема подключения термосопротивления

Термосопротивления (например, Pt100) подключаются к измерительным приборам с учётом компенсации сопротивления соединительных проводов. От выбора схемы зависит точность измерения температуры.

• При длине кабеля 10 метров и сечении 0,5 мм² сопротивление одного провода составит около 0,36 Ом. Для Pt100 это создаст дополнительную ошибку около 0,9 °C, что критично при точных измерениях.

• Эта схема даёт точные результаты при условии одинакового сопротивления всех трёх проводов. Разница более 0,1 Ом между линиями способна вносить погрешность до 0,25 °C.

Для точной работы трёхпроводной схемы рекомендуется:

1. Использовать кабель с симметричными жилами по длине и сечению.
2. Избегать механических повреждений, влияющих на контактное сопротивление.
3. Соблюдать минимальную длину между точкой подключения и измерительным устройством.

Подключение термоэлектрического датчика через аналогово-цифровой преобразователь

Термоэлектрический датчик (термопара) генерирует малое термо-ЭДС, измеряемое в милливольтах, что требует точного усиления и преобразования сигнала. Для подключения к аналогово-цифровому преобразователю (АЦП) необходим предусилитель с высоким входным сопротивлением и низким уровнем шума. Обычно применяется операционный усилитель с коэффициентом усиления от 50 до 100, чтобы привести сигнал в диапазон входного напряжения АЦП.

Выбор АЦП зависит от требуемого разрешения и скорости преобразования. Для термопар с точностью измерений до 0,1 °С рекомендуется использовать АЦП с разрешением не менее 16 бит. Частота дискретизации должна быть в диапазоне 10–100 Гц, чтобы обеспечить стабильное считывание без пропусков резких изменений температуры.

При подключении следует учитывать компенсацию холодного спая. Для этого используют специализированные микросхемы или отдельный датчик температуры холодного спая, сигнал которого подается на второй канал АЦП. Коррекция температуры производится программно, исходя из разницы напряжений термопары и компенсационного датчика.

Заземление цепей термопары и АЦП важно выполнять раздельно, чтобы избежать помех и паразитных токов. Экран кабеля термопары подключается к земле системы в одной точке, что снижает наводки. Длина кабеля должна быть минимальной, а при необходимости применяют экранированные и низкотермоэлектрические провода.

Важен выбор референсного напряжения АЦП. Оно должно быть стабилизированным и иметь низкий уровень шума, чтобы избежать искажений в измерениях. Для улучшения точности применяют внешний опорный источник напряжения с точностью 0,01% и температурным коэффициентом не выше 10 ppm/°C.

При обработке сигнала рекомендуется использовать фильтрацию в программном обеспечении, например, скользящее среднее или медианный фильтр для устранения случайных выбросов. Калибровка системы выполняется путем сравнения показаний с эталонным термометром при нескольких контрольных температурах.

Вопрос-ответ:

Какие существуют основные типы схем подключения термоэлектрических датчиков?

Существует несколько вариантов подключения термоэлектрических датчиков: двухпроводное, трехпроводное и четырехпроводное. Двухпроводное подключение используется при несложных измерениях, где точность не критична, но оно подвержено влиянию сопротивления проводов. Трехпроводное подключение применяется для компенсации падения напряжения на проводах, что повышает точность. Четырехпроводное подключение позволяет полностью исключить влияние сопротивления линий и применяется в наиболее точных измерительных системах.

Почему важно правильно выбирать схему подключения для термоэлектрического датчика?

Выбор схемы подключения напрямую влияет на качество измерений температуры. Если использовать простое двухпроводное подключение в условиях длинных проводов или высоких температур, ошибка измерения может увеличиваться из-за сопротивления кабеля. Более сложные схемы, такие как трех- или четырехпроводные, уменьшают влияние внешних факторов и обеспечивают более стабильный сигнал, что особенно важно для точных промышленных или лабораторных приборов.

Как устроена компенсация сопротивления проводов в трехпроводной схеме подключения термоэлектрического датчика?

В трехпроводной схеме используется дополнительный провод, который позволяет измерительному прибору учитывать сопротивление линии. С помощью этого третьего провода контроллер сравнивает два сигнала и корректирует итоговое значение, таким образом уменьшая погрешность, вызванную длиной и состоянием проводов. Это решение широко применяется в промышленных системах, где длина кабеля может быть значительной и влияет на точность данных.

Можно ли использовать термоэлектрический датчик с двухпроводной схемой на большом расстоянии от контроллера?

Использование двухпроводной схемы на значительном расстоянии не рекомендуется. Сопротивление длинных проводов приводит к уменьшению сигнала и появлению ошибок. В таких случаях лучше применять трех- или четырехпроводное подключение, позволяющее корректировать или полностью исключать влияние сопротивления линий. Если изменение схемы невозможно, стоит использовать провода с минимальным сопротивлением и уделить внимание надежности контактов.

Какие ошибки могут возникать при неправильном подключении термоэлектрического датчика?

Неправильное подключение может привести к искажению измеряемой температуры. Например, если не учесть полярность термоэлектрического датчика, прибор будет регистрировать неверные значения. Также отсутствие компенсации сопротивления проводов или использование неподходящего типа схемы может вызвать значительные погрешности. Кроме того, плохие контакты или повреждения кабеля способны вызвать нестабильность сигнала и ложные показания.

Какие основные схемы подключения термоэлектрических датчиков существуют и как выбрать подходящую для конкретной задачи?

Термоэлектрические датчики, такие как термопары, подключают чаще всего по двум схемам: одно- и двухпроводной. В одно проводной схеме один из проводников датчика соединяется напрямую с измерительным прибором, а второй — через общий корпус или заземление. Такая схема проще, но чувствительна к помехам и дополнительным контактным сопротивлениям. Двухпроводная схема обеспечивает более точные измерения за счёт использования отдельной линии для каждого проводника, что снижает влияние помех и сопротивления проводов. Выбор зависит от требований к точности и условий эксплуатации: для бытовых приборов часто достаточно одно проводной схемы, тогда как в промышленных системах предпочтительнее двухпроводная. Иногда применяют трёхпроводные или четырёхпроводные схемы для компенсации сопротивления проводов и повышения точности.

Почему важно правильно подключать термоэлектрические датчики, и какие ошибки в схеме могут привести к неверным показаниям?

Правильное подключение термоэлектрических датчиков напрямую влияет на точность измерений температуры. Основные ошибки включают неправильное соединение полюсов термопары, использование проводов, не соответствующих типу датчика, и отсутствие компенсации температуры холодного спая. Если полярность нарушена, прибор покажет не соответствующие реальному значению данные, иногда с обратным знаком. Использование обычных проводов вместо компенсационных ведёт к возникновению дополнительных термоэлектрических напряжений, что искажает измерения. Отсутствие холодного спая или неправильное его расположение нарушает калибровку системы. Поэтому важно использовать специализированные провода и придерживаться схемы подключения, рекомендуемой производителем, чтобы обеспечить надёжность и точность показаний.
