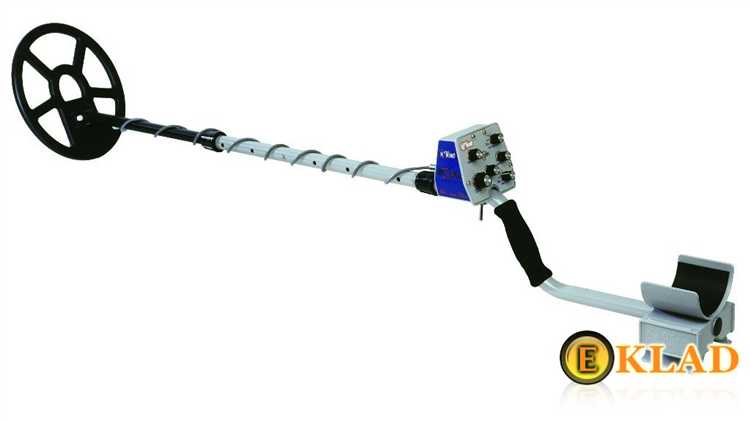

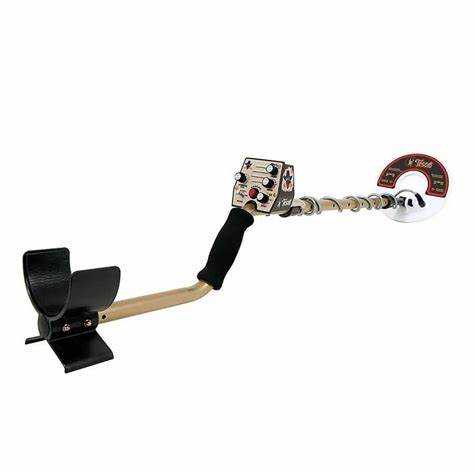

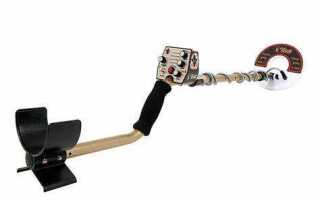

Оригинальные металлоискатели Tesoro давно зарекомендовали себя как надёжные и чувствительные устройства для поиска металлических объектов. Однако с прекращением производства этой линейки модели стали дефицитными и дорогими. Альтернатива – самостоятельная сборка аналогичного прибора на основе доступных схем и компонентов. Это позволяет не только сэкономить, но и адаптировать конструкцию под свои задачи: глубинный поиск, дискриминацию целей или работу в сложных грунтах.
Основой для самодельного металлоискателя может стать схема Tesoro Cibola или Tesoro Vaquero. Обе модели используют микросхемы серии TL062 или TL072, катушку с рабочей частотой около 14 кГц и компактную аналоговую схему дискриминации. Печатную плату можно изготовить по оригинальным схемам, опубликованным в технических архивах и сообществах радиолюбителей. Для сборки потребуется набор пассивных компонентов, генератор частоты, катушка и блок питания на 9 В.
Особое внимание стоит уделить намотке катушки. Для стандартной конфигурации DD-катушки подойдёт медный эмалированный провод диаметром 0,4–0,5 мм, число витков – от 25 до 30 в зависимости от диаметра (обычно 24–28 см). Экран из медной ленты или фольги улучшит стабильность работы. Катушку необходимо точно согласовать с остальной схемой прибора путём настройки конденсатора обратной связи или переменного резистора в цепи генератора.
Финальная настройка заключается в калибровке порога, баланса грунта и дискриминации. Для этого используются металлические мишени разного состава: железо, медь, алюминий. При правильной сборке и настройке самодельный прибор показывает чувствительность до 25–30 см для монеты диаметром 25 мм и способен различать цели на фоне замусоренного грунта, что делает его функциональным аналогом оригинальных Tesoro.
Выбор и покупка подходящей схемы металлоискателя Tesoro

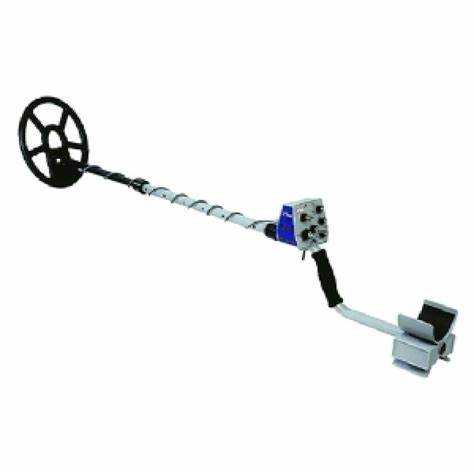

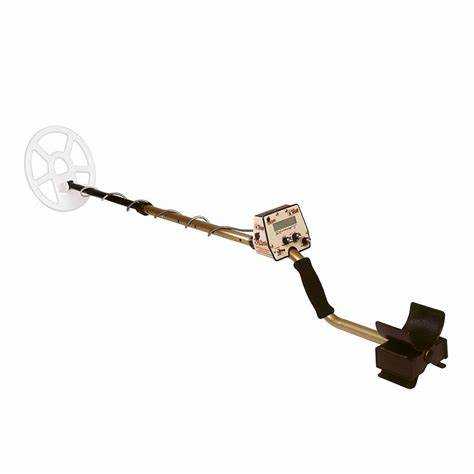

Схемы металлоискателей Tesoro различаются по модели и принципу работы. Наиболее популярные варианты – Tesoro Cibola, Tesoro Vaquero и Tesoro Compadre. Для самостоятельной сборки лучше всего подходят схемы с аналоговой обработкой сигнала и минимальной цифровой логикой.
Оптимальным выбором будет схема Tesoro Compadre – она проста в реализации, требует минимум деталей и легко настраивается. Основу составляет аналоговый генератор на 4093 или TL084, а также усилитель на LM358. Эти микросхемы доступны, не требуют программирования и устойчивы к помехам.
Схему желательно приобретать в проверенных источниках: специализированные радиофорумы, сайты радиолюбителей или архивы схемотехники. Избегайте неясных PDF-документов без описания компонентов и платы – высок риск некорректной разводки или ошибок в номиналах.
Перед покупкой сравните несколько вариантов одной и той же модели. Ищите схемы, где указаны номиналы всех компонентов, типы катушек, параметры частоты и рекомендации по калибровке. Убедитесь, что схема совместима с катушкой, которую планируете использовать (часто это 7″–9″ DD или Mono).
Если вы не уверены в оригинальности схемы, ориентируйтесь на архивные форумы Tesoro и комментарии опытных пользователей. Часто оригинальные схемы уже обсуждались, и их легко найти в проверенных темах с положительными отзывами.
Подбор компонентов: катушка, микросхемы, питание и корпус
Катушка – ключевой элемент, определяющий глубину и точность обнаружения. Для схем, аналогичных Tesoro, используется моно-катушка диаметром 200–250 мм с индуктивностью около 300–400 мкГн. Обмотка выполняется медным проводом диаметром 0.4–0.6 мм, витки укладываются равномерно, без перекрестий. Количество витков – 25–30, в зависимости от требуемой частоты. Каркас должен быть из немагнитного материала, например, пластика или стеклотекстолита.
Микросхемы подбираются в соответствии с классической аналоговой схемой Tesoro. Основные компоненты: TL072 или TL074 – операционные усилители с низким уровнем шума; CD4066 – аналоговые ключи для формирования сигналов; NE5534 – подходит для усиления слабых сигналов с катушки. Дополнительно используется таймер NE555 для генерации частоты зондирующего сигнала (обычно 10–15 кГц). Все микросхемы должны быть установлены в панельки для облегчения замены.
Питание организуется от стабилизированного источника 9–12 В. Используется батарея типа «Крона» или аккумулятор 18650 с преобразователем на микросхеме LM7809 или AMS1117 для стабильного напряжения. Ток потребления не превышает 30–50 мА, поэтому одного заряда достаточно на несколько часов работы. Не допускается использование нестабилизированных блоков питания – это приведёт к ложным срабатываниям.
Корпус изготавливается из ПВХ-трубы, стеклопластика или поликарбоната. Важно обеспечить экранирование от электромагнитных помех – используется алюминиевая фольга с заземлением. Плата размещается в герметичном отсеке, защищённом от влаги. Рукоятка удобнее всего – телескопическая, например, от старого штатива. Катушка крепится к нижнему концу штанги на поворотном шарнире с фиксацией угла наклона.
Создание печатной платы по схеме Tesoro

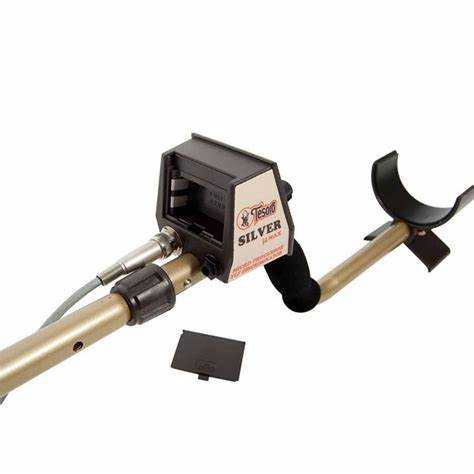

Для изготовления печатной платы потребуется точная схема металлоискателя Tesoro, например Tesoro Compadre или Tesoro Silver µMax. Рекомендуется использовать проверенные схемы с указанием номиналов и расположением компонентов.
Разводка платы выполняется в программе Sprint-Layout или аналогичной CAD-системе. Ширина дорожек – не менее 0,4 мм для сигнальных линий и 1 мм для питания. Зазоры между дорожками – не менее 0,3 мм. Особое внимание уделяется размещению аналоговых цепей – минимизируйте длину дорожек от катушки до предусилителя для снижения наводок.
Плата выполняется односторонней, что упрощает производство. Компоненты располагаются с одной стороны, предпочтительно – со стороны дорожек, чтобы облегчить пайку. Отверстия под компоненты сверлятся сверлом 0,8–1 мм, под крепление катушки – 2–3 мм. Важно обеспечить заземление экранов и питание по «звезде» во избежание паразитных шумов.
Тонерно-лазерный метод – оптимальный способ переноса рисунка. Используйте глянцевую фотобумагу и утюг с температурой 180–200 °C. Травление проводится в хлорном железе или растворе персульфата аммония до полного удаления меди в незакрытых участках. После травления тщательно промойте плату и удалите остатки тонера ацетоном.
После сверления и очистки наносится флюс, затем производится пайка компонентов. Используйте качественный припой с канифолью, избегайте перегрева чувствительных элементов (ОУ, стабилизаторы). Катушку подключайте экранированным кабелем, длина не более 30 см.
Завершив монтаж, проверьте плату на короткие замыкания и правильность установки всех компонентов. Тестирование проводится с подключённым динамиком и катушкой. Напряжение питания – 9 В, стабильность – не ниже 1%.
Сборка элементов и пайка компонентов на плату
Перед началом пайки убедитесь, что у вас есть точная схема металлоискателя Tesoro и правильно разведённая печатная плата. Используйте односторонний фольгированный стеклотекстолит толщиной 1.5 мм, маркировку компонентов лучше нанести заранее с помощью лазерного принтера и утюжной технологии.
Начинайте монтаж с низкопрофильных элементов: резисторов (1/4W), диодов (например, 1N4148), мелких керамических конденсаторов. Располагайте их строго по схеме, соблюдая полярность у электролитов и диодов. Резисторы устанавливайте вертикально, если места на плате недостаточно.
Затем переходите к микросхемам. Используйте DIP-панели под микросхемы TL072, NE5532 или аналогичные – это упростит замену при необходимости. Пайку ведите короткими прикосновениями жала паяльника (300–320°C), применяя флюс для улучшения смачивания и предотвращения «холодных» соединений.
Катушки индуктивности и проволочные элементы устанавливаются в последнюю очередь. Катушки лучше изготавливать вручную: L1 – 40 витков провода ПЭЛ 0.4 мм на ферритовом кольце, L2 – 20 витков на том же сердечнике. Припаивайте их только после финальной проверки всех предыдущих соединений.
Сборка катушки: параметры, намотка и экранирование
TX-контур содержит 30–35 витков. Намотка выполняется виток к витку, без нахлёстов, на жёсткую оправку из стеклотекстолита или фанеры. Расстояние между витками не требуется. После намотки контур фиксируется лаком или эпоксидной смолой.
Для экранирования применяется медная или алюминиевая фольга, наклеенная по внешнему периметру катушки. Обязательно оставляется зазор 5–10 мм, чтобы избежать замыкания экрана по кругу. Экран заземляется через конденсатор ёмкостью 10–100 нФ на общий провод схемы.
Катушка герметизируется эпоксидной смолой в форме, исключающей воздушные полости. После отверждения корпус шлифуется, исключая заусенцы и острые края, которые могут повредить экран или кабель.
Проверка работоспособности и настройка чувствительности прибора
После сборки металлоискателя Tesoro необходимо проверить его функциональность и откалибровать чувствительность для оптимального поиска.
- Подключите источник питания и включите прибор. Прибор должен издавать характерный звуковой сигнал или световую индикацию, свидетельствующую о готовности к работе.
- Возьмите калибровочный эталон – металлический предмет диаметром 5–7 см (например, монету из меди или железа). Поднесите его к поисковой катушке на расстояние 20 см. Устройство должно зарегистрировать сигнал, который проявится в виде звукового сигнала с определённой громкостью или изменением индикатора.
- Плавно перемещайте эталон ближе и дальше от катушки, оценивая диапазон обнаружения. Если сигнал слишком слабый на минимальном расстоянии, потребуется увеличить чувствительность.

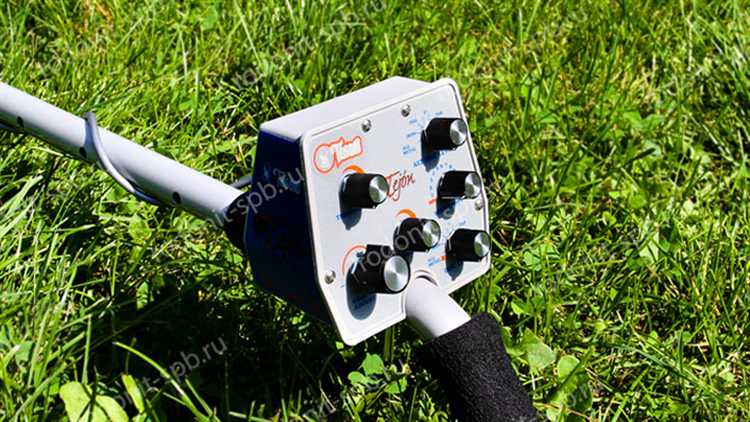

- Для настройки чувствительности используйте регулятор (потенциометр) на панели управления.
- Поворачивайте регулятор по часовой стрелке для увеличения чувствительности, против часовой – для снижения.
- Оптимальный уровень – когда прибор стабильно реагирует на эталон на расстоянии 15–20 см, но не срабатывает на мелкие металлические предметы под землёй.
При слишком высокой чувствительности возможно появление ложных срабатываний на минерализованную почву и мелкий мусор. В этом случае уменьшите чувствительность до минимального уровня, при котором прибор продолжит фиксировать эталон.
Проверку работоспособности и настройки рекомендуется повторять с различными металлами (железо, медь, алюминий) и на разных расстояниях, чтобы обеспечить универсальную работу прибора в полевых условиях.
Вопрос-ответ:
Какие основные компоненты нужны для самостоятельной сборки металлоискателя Tesoro?
Для создания металлоискателя Tesoro своими руками потребуются несколько ключевых элементов: плата управления с микросхемой, катушка поиска, источник питания (обычно батарея 9 В), корпус для крепления элементов и различные мелкие детали — провода, резисторы, конденсаторы. Важно подобрать катушку с правильным диаметром и количеством витков, так как она отвечает за чувствительность устройства.
Как правильно настроить катушку, чтобы повысить чувствительность и точность прибора?
Катушка является главным элементом, отвечающим за обнаружение металлов. Для настройки стоит внимательно намотать витки на каркас, избегая перекрытий проводов, чтобы минимизировать помехи. После монтажа необходимо проверить индуктивность с помощью измерительных приборов и подстроить схему под полученные параметры. Также важно обеспечить хорошую изоляцию и крепление катушки, чтобы она не смещалась при работе.
Как подключить и проверить работу платы управления при сборке металлоискателя?
Подключение платы начинается с правильного распределения контактов: питание, выход звука, катушка и управление чувствительностью. После сборки необходимо включить прибор и проверить, подает ли он сигнал при приближении металлических предметов. Если звука нет или он слабый, стоит проверить соединения и правильность монтажа элементов, особенно обращая внимание на пайку и наличие коротких замыканий.
Какие меры нужно принять для защиты собранного металлоискателя от влаги и пыли?
Чтобы сохранить работоспособность устройства в полевых условиях, корпус должен быть герметичным. Для этого применяют пластиковые или металлические боксы с уплотнителями. В местах выхода проводов полезно использовать специальные гофры или силиконовые уплотнители. Также рекомендуется покрыть контакты защитным лаком или изолентой, чтобы избежать коррозии и коротких замыканий при воздействии влаги.
Можно ли улучшить готовую схему металлоискателя Tesoro для повышения дальности обнаружения?
Да, улучшения возможны. Например, можно увеличить количество витков в катушке, что повысит индуктивность и чувствительность. Также иногда меняют тип микросхемы на более современную с меньшим уровнем шума. Дополнительно стоит оптимизировать фильтрацию сигнала, чтобы снизить влияние помех. Однако такие изменения требуют глубоких знаний электроники и тестирования для сохранения стабильной работы устройства.
Какие основные компоненты нужны для самостоятельной сборки металлоискателя Tesoro?
Для сборки металлоискателя Tesoro потребуется несколько ключевых деталей: катушка поиска, плата управления с микросхемами, источник питания (обычно батарея), корпус или держатель, а также элементы подключения — провода, разъемы и кнопки управления. Катушка может быть как готовой, так и изготовленной самостоятельно из медного провода. Плата управления отвечает за обработку сигнала, поступающего с катушки. Источник питания должен обеспечивать стабильное напряжение в пределах, рекомендованных для выбранной схемы. Корпус необходим для удобства использования и защиты электронных компонентов от внешних воздействий. Помимо этих частей, может понадобиться мультиметр для проверки соединений и инструмент для пайки.
