Ленточный фундамент на буронабивных сваях применяется при строительстве на слабонесущих, пучинистых или неравномерно проседающих грунтах. Он сочетает в себе преимущества двух конструктивных решений: равномерное распределение нагрузки ленточной обвязкой и глубокое заложение свай, обеспечивающее устойчивость при сложных геологических условиях.
Буронабивные сваи устраиваются путем бурения скважин диаметром от 200 до 600 мм на глубину до 3 метров и более с последующим армированием и заливкой бетоном. Это позволяет точно контролировать геометрию свай и исключить вибрации при устройстве, что особенно важно при строительстве вблизи существующих зданий или коммуникаций.

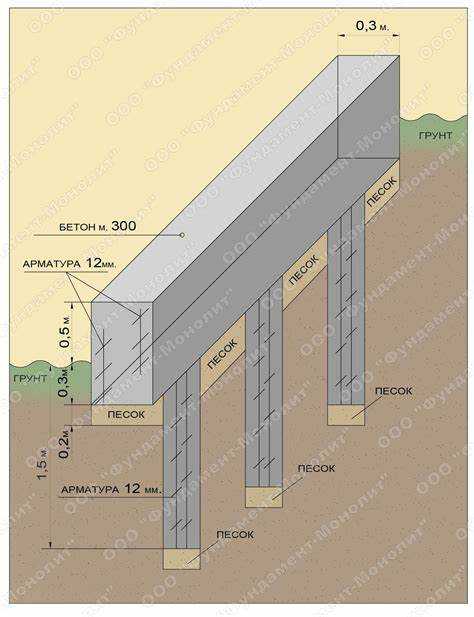

Ленточная часть выполняется из монолитного железобетона и соединяется с оголовками свай арматурными выпусками, что обеспечивает совместную работу всей системы. Оптимальная высота ленты – 300–500 мм при ширине 300–400 мм. Бетон класса не ниже B20, морозостойкость F150, водонепроницаемость W6. Армирование – двухрядное, из стержней диаметром не менее 12 мм.
Особое внимание при проектировании и устройстве фундамента следует уделить гидроизоляции, устройству песчано-гравийной подготовки и соблюдению технологических перерывов при бетонировании. Без тщательной организации процесса возможно неравномерное оседание и потеря несущей способности, особенно при сезонных изменениях уровня грунтовых вод.
Преимущества ленточного фундамента на буронабивных сваях для слабых грунтов
Буронабивные сваи позволяют передать нагрузку от здания на плотные грунты, расположенные ниже слабого слоя, что критично при строительстве на плывунах, торфяниках, глинистых почвах с высоким уровнем грунтовых вод. Глубина бурения подбирается индивидуально, но чаще всего составляет от 2 до 6 метров, в зависимости от геологических условий участка.
Ленточная обвязка, опирающаяся на сваи, обеспечивает равномерное распределение веса здания, снижая риск неравномерной осадки. Это особенно важно для участков с переменной плотностью грунта, где традиционные заглубленные фундаменты теряют стабильность в течение нескольких лет эксплуатации.
При правильном армировании и контроле качества бетона буронабивные сваи выдерживают нагрузки до 50–80 тонн на одну сваю. Это позволяет возводить капитальные строения до трёх этажей даже на нестабильных основаниях, без риска просадок или трещин в несущих конструкциях.
Еще одно преимущество – возможность обхода глубинных линз слабого грунта. Благодаря бурению под каждую сваю можно точно варьировать глубину и дойти до несущего слоя, не увеличивая расход бетона на всю ленту. Это повышает экономичность конструкции без потери надёжности.
Использование буронабивных свай позволяет снизить вибрационные и динамические воздействия на окружающий грунт, что актуально при застройке рядом с уже эксплуатируемыми объектами. В отличие от забивных свай, технология бурения не вызывает повреждений соседних зданий и коммуникаций.
В условиях слабых и насыщенных влагой грунтов лента, объединённая со сваями, сохраняет стабильную геометрию даже при сезонных подвижках. Это существенно снижает вероятность деформации стен и отклонений от проектной отметки в процессе эксплуатации здания.
Технология установки буронабивных свай для ленточного фундамента
Перед началом бурения проводится разметка осей фундамента с точностью до 1 см. Расстояние между сваями определяется расчетом нагрузки, но не должно превышать 2,5 м для стандартных одноэтажных зданий. Глубина бурения выбирается с учётом промерзания грунта и несущих слоёв, чаще всего от 1,8 до 2,5 м.
Для бурения используется механизированный ямобур или шнековая установка. Диаметр скважин подбирается исходя из расчётной нагрузки, стандартно – от 250 до 400 мм. Стенки скважин в неустойчивом грунте укрепляются обсадными трубами, которые удаляются после заливки или остаются как часть конструкции.

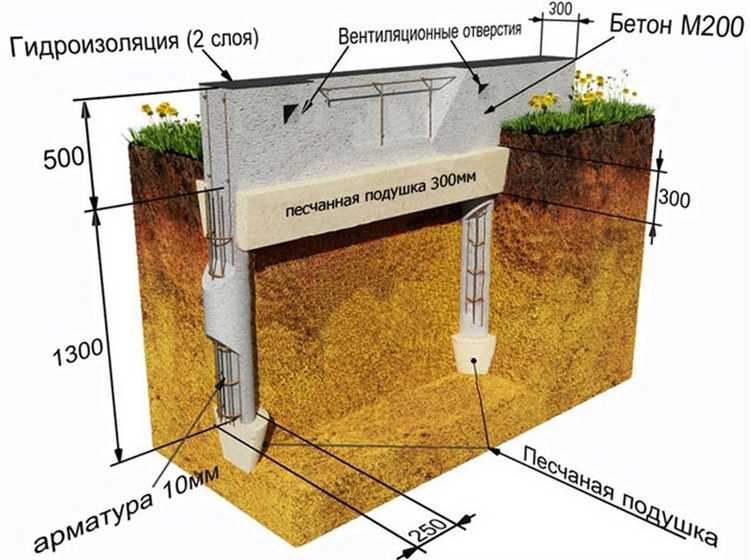

На дно каждой скважины засыпается слой песка 10–15 см, уплотняется виброплитой. Устанавливается арматурный каркас из продольных стержней диаметром не менее 12 мм, соединённых хомутами с шагом 300–400 мм. Арматура должна выступать на 30–40 см выше уровня бетонирования для последующей связи с лентой.
Бетонирование выполняется послойно без перерывов с обязательным уплотнением глубинным вибратором. Марка бетона – не ниже B22.5, подвижность – П3–П4. Для повышения сцепления с лентой верхнюю часть сваи рекомендуется заливать с напуском бетона на 10–15 см выше проектного уровня с последующим срезанием по нивелиру.
После набора прочности (не менее 70% от расчетной) осуществляется устройство ростверка: монтируется опалубка, армирование и заливается лента, жёстко связанная с оголовками свай. Перед заливкой верх свай очищается от загрязнений, промывается водой и обрабатывается цементным молочком.
Как рассчитать количество и расположение буронабивных свай под ленточный фундамент
Для точного расчёта количества буронабивных свай сначала определите нагрузку от строения, которую должен выдержать фундамент. Суммарная нагрузка делится на несущую способность одной сваи, зависящую от геологических условий и параметров сваи: диаметра, глубины заложения и типа грунта.
Минимальная глубина сваи должна превышать глубину промерзания грунта, обычно на 0,5–1 м, чтобы избежать деформаций. Диаметр сваи выбирается из расчёта несущей способности и удобства монтажа – чаще 300–500 мм.
Количество свай рассчитывается как отношение общей нагрузки к грузоподъёмности одной сваи с запасом 10–20% на безопасность. Например, если нагрузка 200 кН, а одна свая выдерживает 40 кН, потребуется минимум 6 свай (200 / 40 = 5, + запас).
Расположение свай по длине ленточного фундамента определяется исходя из равномерного распределения нагрузок. Шаг между сваями обычно составляет 1,0–2,0 м, что обеспечивает жёсткость основания и минимизирует просадку. В углах и пересечениях ленты сваи ставятся с меньшим шагом – 0,8–1,2 м, чтобы усилить прочность узлов.
Важно учитывать конфигурацию и толщину ленты: при ширине более 0,5 м свайная опора размещается внутри периметра, при меньшей – под наружной гранью. Для зданий с неравномерной нагрузкой свайный каркас корректируется по интенсивности точечных нагрузок.
Перед расчётом обязательно проводят геологические изыскания, чтобы определить несущие слои и глубину залегания грунтов с достаточной плотностью. Несоответствие заложения свай грунтовым условиям приводит к неравномерным осадкам и снижению долговечности конструкции.
Влияние глубины буронабивных свай на устойчивость ленточного фундамента
При недостаточной глубине заложения сваи не достигают несущих плотных слоёв, что ведёт к увеличению осадки и потере устойчивости конструкции. Увеличение глубины заложения на 0,5 метра в слабых грунтах повышает несущую способность сваи в среднем на 15–20%, что существенно снижает риск деформаций ленточного фундамента.
Оптимальная глубина буронабивных свай определяется также глубиной залегания грунтовых вод и наличием слоёв с различной прочностью. В условиях плывунов и торфяников рекомендуется увеличивать глубину сваи до 3–4 метров с обязательным контролем плотности грунта на глубине опирания.
Неправильный выбор глубины приводит к возникновению наклонных и вертикальных деформаций ленточного фундамента, что негативно сказывается на целостности стен и прочих элементов здания. Для предотвращения этого необходимо выполнять геологическую разведку и учитывать данные о сезонных изменениях уровня грунтовых вод.
В проекте глубина буронабивных свай должна быть согласована с инженерно-геологическим отчётом, а при строительстве – подтверждена инструментальным контролем. Недопустимо сокращать глубину свай ради экономии, так как это снижает устойчивость и срок эксплуатации ленточного фундамента.
Ошибки при проектировании ленточного фундамента на буронабивных сваях
Часто игнорируется необходимость проведения геотехнических изысканий с точным определением слоистости и характеристик грунтов. Без этих данных проект основан на предположениях, что повышает риск ошибок в расчетах несущей способности и деформаций.
Неверное распределение нагрузки по сваям и ленточному ростверку также является частой проблемой. Если нагрузка сосредоточена на отдельных сваях, возрастает вероятность их пробоя или смещения, что вызывает трещины в ростверке и стенах здания.
Ошибки в расчётах диаметра и армирования ленточного ростверка приводят к недостаточной жесткости конструкции. Недооценка изгибающих моментов и сдвиговых сил вызывает появление трещин и снижает долговечность фундамента.
Недостаточное внимание к качеству бетонной смеси для заливки буронабивных свай снижает прочность свай и приводит к их разрушению при нагрузках. Рекомендуется использовать бетон марки не ниже В25 с обязательным контролем на плотность и марку в процессе заливки.
Пренебрежение технологией изготовления свай, включая неправильное армирование и нарушение последовательности работ, ведёт к образованию пустот и слабых мест в сваях. Следует строго соблюдать проектные требования и контролировать процессы бурения и заливки.
Неправильный выбор и проектирование системы дренажа вокруг фундамента провоцирует скопление воды у основания свай, что ускоряет разрушение бетонных элементов и ухудшает условия работы грунта.
В итоге, ключевыми рекомендациями при проектировании ленточного фундамента на буронабивных сваях являются обязательное проведение комплексных геотехнических исследований, точные расчёты по нагрузкам с учётом факторов сезонности, а также соблюдение технологии производства свай и бетонных работ.
Рекомендации по выбору материалов для буронабивных свай и ленточного фундамента
- Бетон для свай и ленты: рекомендуется использовать бетон марки не ниже М350 (В25) с классом прочности на сжатие не ниже В25. Такой бетон обеспечивает достаточную морозостойкость (не ниже F200) и водонепроницаемость (не ниже W6), что важно для свай в условиях высокого уровня грунтовых вод.
- Арматура: для каркаса буронабивных свай и ленточного фундамента применяется арматурная сталь класса А500С с антикоррозионным покрытием или нержавеющая арматура в агрессивных средах. Диаметр арматуры в сваях обычно варьируется от 12 до 16 мм, в ленте – от 10 до 14 мм, в зависимости от нагрузок.

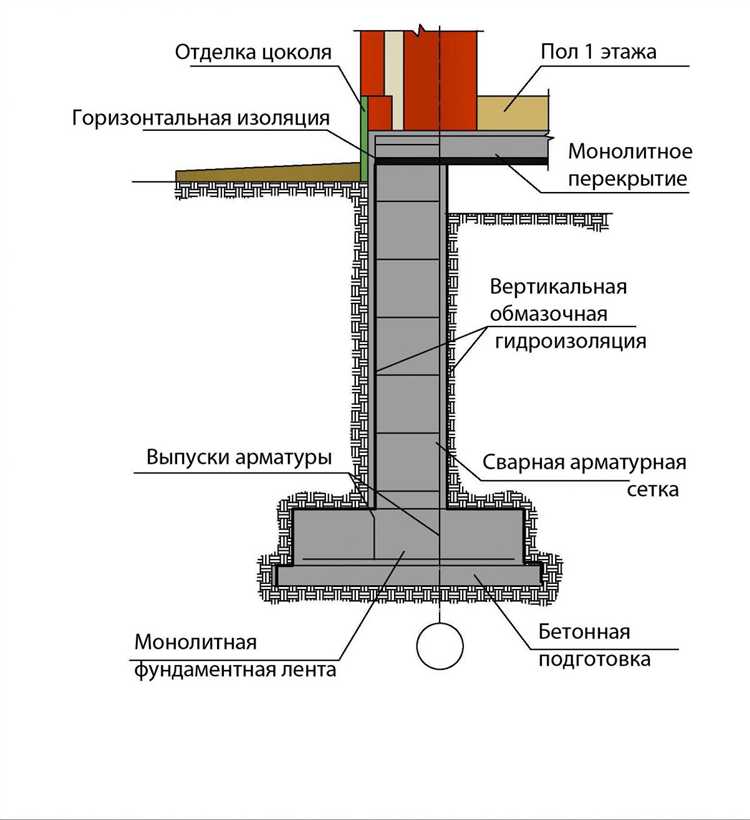

- Гидроизоляция: для защиты ленточного фундамента от влаги рекомендуется использовать полимерные мембраны или проникающие гидроизоляционные составы. Важно наносить гидроизоляцию на бетон после полного набора прочности (не менее 28 суток).
- Опалубочные материалы: для ленты используют влагостойкую фанеру или металлические панели с антикоррозионной обработкой. Для свай достаточно применять трубы или обсадные трубы из стали толщиной не менее 4 мм, чтобы избежать деформаций при бурении.
- Добавки в бетон: для повышения морозостойкости и ускорения схватывания в зимних условиях добавляют пластификаторы и противоморозные реагенты, строго соблюдая дозировку, рекомендованную производителем.
Выбор материалов должен основываться на анализе грунта, климатических особенностях и проектных нагрузках. Пренебрежение техническими требованиями к материалам снижает долговечность и надежность буронабивных свай и ленточного фундамента.
Особенности ухода за ленточным фундаментом на буронабивных сваях в процессе эксплуатации
Водоотвод и дренаж требуют особого внимания, поскольку застой влаги под фундаментом провоцирует набухание грунта и подмыв. Рекомендуется проверять эффективность водоотводящих устройств после сильных дождей, очищать водосточные канавы и обеспечивать уклон поверхности от фундамента минимум 15° для предотвращения скопления воды.
Уплотнение грунта вокруг свайного поля необходимо контролировать через 3–5 лет эксплуатации, особенно при наличии пучинистых грунтов. В случае появления просадок выполняют локальное уплотнение методом вибропогружения или инъекций цементного раствора под контролем геодезических замеров.
Трещины в бетонной ленте требуют оперативного ремонта. Мелкие трещины шириной до 0,3 мм устраняют с помощью инъекционной эпоксидной смолы, более крупные – методом штрабления с последующей гидроизоляцией и восстановлением слоя бетона с использованием высокопрочных ремонтных составов.
Защита от коррозии арматуры достигается периодической обработкой защитными составами, а при видимой коррозии – зачисткой и нанесением антикоррозионных грунтовок. Все работы проводят в сухую погоду при температуре не ниже +5 °C.
Вопрос-ответ:
Для каких типов грунтов подходит ленточный фундамент на буронабивных сваях?
Ленточный фундамент на буронабивных сваях подходит для слабых и нестабильных грунтов, таких как плывуны, торфяники или суглинки с низкой несущей способностью. Сваи передают нагрузку от конструкции на более плотные слои земли, расположенные глубже, что предотвращает просадки и деформации здания.
Какой порядок работы при устройстве ленточного фундамента на буронабивных сваях?
Сначала проводят геологические изыскания для определения глубины залегания прочных слоев грунта. Затем размечают и бурят отверстия под сваи. В каждое отверстие устанавливают арматурный каркас и заливают бетон. После набора прочности свай выполняют монтаж опалубки и армирование ленты, затем заливают бетон ленты, связывая её со сваями. В итоге получается цельная конструкция, способная равномерно распределять нагрузку.
Какие преимущества ленточного фундамента на буронабивных сваях по сравнению с традиционным ленточным фундаментом?
Основное преимущество — возможность применения на слабых грунтах без риска значительных просадок. Такой фундамент требует меньшего объёма земляных работ, так как сваи проходят через проблемные слои. Он обеспечивает высокую несущую способность и устойчивость. Кроме того, буронабивные сваи можно монтировать даже в стеснённых условиях, что удобно на сложных участках.
Какие ошибки чаще всего встречаются при устройстве ленточного фундамента на буронабивных сваях?
Распространенные ошибки включают неправильный выбор глубины бурения, недостаточную армировку свай и ленты, нарушение технологии бетонирования (например, отсутствие виброуплотнения). Также встречается несоответствие размеров и расположения свай проекту, что снижает прочность конструкции и может привести к деформациям. Важно тщательно контролировать все этапы и следовать техническим требованиям.
Как правильно рассчитать глубину заложения буронабивных свай для ленточного фундамента?
Глубина определяется на основе результатов инженерно-геологических исследований участка. Сваи должны пройти через слабые и нестабильные слои грунта и опереться на плотный, несущий слой, способный выдержать нагрузку от здания. Обычно глубина бурения превышает глубину промерзания грунта, чтобы избежать деформаций зимой. Расчет включает учёт веса конструкции, типа грунта и гидрогеологических условий.
