Выбор между укреплённым и неукреплённым кабельным лотком напрямую влияет на надёжность и срок службы всей инженерной системы. Укреплённые лотки, как правило, изготавливаются из стали с увеличенной толщиной стенки (не менее 1,5–2 мм) и рассчитаны на эксплуатацию в условиях высокой механической нагрузки, вибрации и значительных пролётов между опорами. Такие лотки применяются в промышленных зданиях, на производствах с тяжёлым оборудованием, в шахтах и тоннелях.
Неукреплённые лотки имеют более тонкие стенки (обычно от 0,7 до 1 мм), их конструкция рассчитана на работу при умеренных нагрузках и минимальной вибрации. Они используются в административных зданиях, офисах, местах с фиксированной прокладкой кабеля и ограниченным пространством для монтажа. При неправильном выборе типа лотка возможны прогибы, деформация и снижение общего уровня безопасности сети.
При расчёте подходящего типа лотка необходимо учитывать массу кабельной линии, длину пролётов, возможные динамические нагрузки и требования к пожарной безопасности. Например, при длине пролёта более 1,5 м без промежуточной опоры неукреплённый лоток теряет жёсткость и требует дополнительного крепления. Укреплённые конструкции в таких условиях сохраняют геометрию и не требуют частого обслуживания.
Также важно учитывать метод крепления – неукреплённые лотки чаще монтируются на шпильках или настенных кронштейнах, тогда как укреплённые могут устанавливаться на тяжёлых несущих конструкциях. При высоких требованиях к защите от коррозии (например, в агрессивной среде или на открытом воздухе) предпочтение следует отдавать горячему цинкованию или нержавеющей стали, независимо от типа лотка.

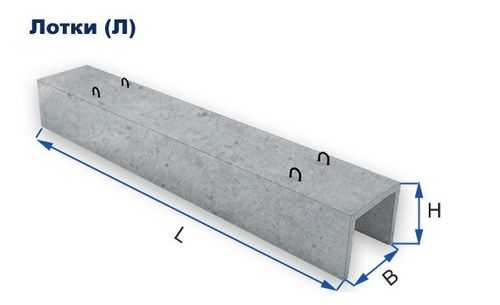

Что такое укрепленный лоток: конструктивные особенности
Корпус лотка изготавливается из железобетона, полимербетона или армированного бетона с добавками, увеличивающими устойчивость к механическим воздействиям. Металлическая арматура внутри конструкции формирует жёсткий каркас, предотвращающий деформации при динамических и статических нагрузках.

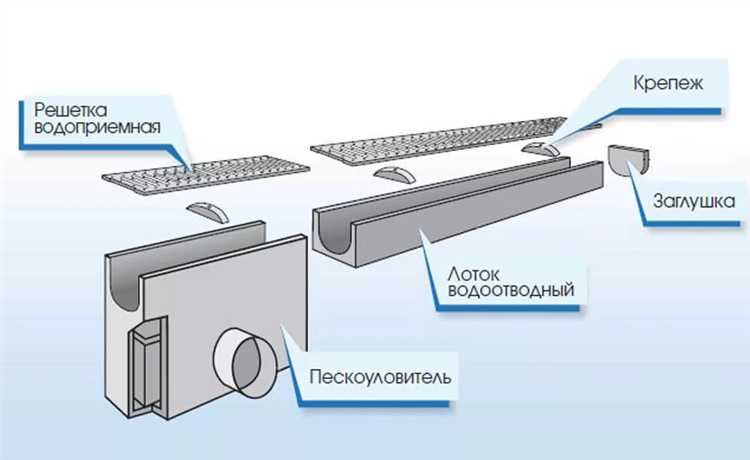

Для защиты от разрушения и повышения пропускной способности применяются чугунные или стальные решётки с антикоррозийным покрытием, фиксируемые болтовыми или защёлкивающимися креплениями. В зависимости от проектной категории, ширина лотка может варьироваться от 100 до 500 мм, а класс нагрузки достигать F900.
Боковые стенки укреплённого лотка зачастую имеют утолщённую структуру и специальные пазы для монтажа на бетонное основание или в сопряжение с ливневой канализацией. Конструкция обязательно предусматривает систему фиксации в грунте, исключающую смещение при транспортных вибрациях или сезонных подвижках почвы.
Использование таких лотков оправдано на участках с высокой интенсивностью движения, вблизи промышленных объектов, на взлётно-посадочных полосах и в зонах складирования тяжёлых грузов. Применение неукреплённых решений в подобных условиях приводит к преждевременному выходу из строя дренажной системы.
Материалы, применяемые при изготовлении укрепленных и неукрепленных лотков
Укрепленные лотки изготавливаются преимущественно из железобетона с применением арматурной стали класса A400 или A500. Бетон используется не ниже класса B25 с морозостойкостью от F150 и водонепроницаемостью не менее W6. Для повышения стойкости к агрессивным средам могут применяться добавки типа С-3, ПАЭ или модифицированные фибры. В конструкциях, подвергающихся динамическим нагрузкам, используется стальная фибра в объеме до 40 кг/м³ бетона.
Для армирования часто используют сварные сетки с шагом ячеек 100×100 мм из проволоки диаметром 5–8 мм. В местах с повышенной коррозионной активностью рекомендуется применение нержавеющей или оцинкованной арматуры. В качестве опалубки при производстве могут использоваться стальные формы с вибропрессованием для достижения высокой плотности материала.
Неукрепленные лотки, как правило, изготавливаются из вибропрессованного бетона без армирования. Применяется бетон марки B15–B20 с морозостойкостью не ниже F100. В конструкциях без значительных нагрузок возможен выпуск из полимербетона или армированного пластика на основе полиэфирной смолы. Такие материалы обеспечивают устойчивость к химическим веществам и облегчают монтаж за счет меньшего веса.
Для легких водоотводных систем в частном строительстве часто применяются ПВХ, полиэтилен высокой плотности (HDPE) и полипропилен (PP). Эти материалы не подвержены коррозии, устойчивы к УФ-излучению и допускают эксплуатацию при температуре от –40 до +60 °C. Однако для зон с высокой транспортной нагрузкой они не рекомендуются из-за ограниченной несущей способности.
Нагрузочные характеристики: в каких условиях применяются разные типы лотков
Укреплённые лотки рассчитаны на высокие нагрузки и применяются в зонах с интенсивным транспортным движением: магистрали, логистические терминалы, промышленные площадки. Они выдерживают нагрузку от класса D400 до F900 по DIN EN 1433. Например, для участков с движением тяжёлой грузовой техники необходимы лотки класса F900, изготовленные из железобетона или армированного полимера, с усиленной рамой и решёткой.
Неукреплённые лотки подходят для участков с неинтенсивным или пешеходным движением: тротуары, частные дворы, озеленённые территории. Обычно применяются изделия из пластика или лёгких бетонных смесей, с допустимой нагрузкой до класса C250. Такие лотки нельзя использовать на проезжей части – их конструкция не выдержит регулярного давления автомобильных колёс.
Выбор лотка необходимо соотносить с фактической нагрузкой на поверхность: если ошибка приведёт к разрушению элемента, это создаст угрозу для безопасности и потребует затрат на восстановление. При проектировании учитываются осевые нагрузки от транспорта, глубина заложения, тип покрытия и возможность дополнительных динамических воздействий (разгон, торможение).
Сравнение сроков службы укрепленных и неукрепленных лотков
Срок службы лотков напрямую зависит от их конструкции и условий эксплуатации. Укрепленные лотки, как правило, имеют армирующие элементы – металлическую сетку, фибру или утолщённые стенки, что значительно повышает их устойчивость к механическим нагрузкам и агрессивным внешним факторам.
Средний срок эксплуатации укрепленного железобетонного лотка составляет 25–40 лет при соблюдении нормативов укладки и технического обслуживания. Полимербетонные варианты с армированием способны служить более 50 лет без потери прочностных характеристик. В зонах с интенсивным транспортным потоком или высокой влажностью такие лотки демонстрируют стабильные параметры без деформаций и растрескиваний.
Неукреплённые лотки, особенно из простого бетона или пластика без армирования, теряют эксплуатационные свойства значительно быстрее. При постоянной нагрузке срок их службы может составлять не более 8–12 лет. В регионах с сезонным промерзанием или высокой нагрузкой на дренажную систему они подвержены растрескиванию, просадке и разрушению уже через 5–7 лет.
При выборе типа лотка следует учитывать интенсивность предполагаемой нагрузки, частоту обслуживания и климатические условия. Укреплённые модели предпочтительны для объектов с повышенными требованиями к долговечности: автостоянки, промышленные зоны, магистрали. Неукреплённые целесообразны только в условиях минимального воздействия – частные участки с редким использованием.
Особенности монтажа: что учитывать при установке укрепленного лотка
Укреплённые лотки применяются в зонах с высокой нагрузкой: проезжие части, промышленные объекты, территории с интенсивным движением тяжёлого транспорта. При установке необходимо строго соблюдать технические требования, чтобы исключить деформации и разрушения конструкции.
- Глубина установки должна учитывать класс нагрузки. Например, для класса D400 – не менее 30 см подстилающего слоя из бетона марки не ниже B15.
- Основание обязано быть ровным, уплотнённым, без просадок. Перед укладкой заливается бетонное «ложе», в которое лоток частично погружается для фиксации.
- Фиксация армированного корпуса лотка выполняется с обеспечением зазоров для термического расширения – не менее 5 мм между элементами.
- Боковая обвязка выполняется бетоном с каждой стороны – минимум по 10 см с каждой стороны для предотвращения бокового сдвига.
- При установке вдоль дорожных покрытий необходимо применять бетонные закладные с анкерными элементами, предотвращающими смещение под нагрузкой.
- Решётки крепятся болтовыми соединениями. Обязателен контроль затяжки – особенно в местах возможного вибрационного воздействия (например, от проезда тяжёлой техники).
- Уклон установки должен соответствовать проектному значению – обычно 2–5 мм на метр – для обеспечения самотёчного отвода воды.
- Недопустимо использование песчано-гравийных оснований без дополнительного армирования: только бетон с закладными элементами.
Несоблюдение указанных требований ведёт к разрушению лотков и снижению срока службы всей водоотводной системы.

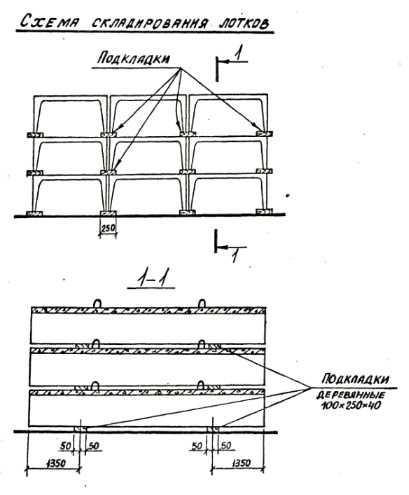

Требования к основанию под разные виды лотков
Укреплённые лотки требуют жёсткого и устойчивого основания, способного выдерживать повышенные нагрузки. Основание должно быть выполнено из щебня фракцией не менее 20–40 мм толщиной от 150 мм. При высоких нагрузках поверх щебня укладывается бетонная подготовка марки не ниже М100 толщиной 100–150 мм. Основание уплотняется виброплитой до коэффициента уплотнения не менее 0,98.
Неукреплённые лотки устанавливаются на менее жёсткое основание, но требования к устойчивости по-прежнему актуальны. Используется песчано-гравийная смесь с толщиной слоя от 100 мм. Обязательное условие – равномерное распределение нагрузки и исключение просадки. Допускается применение только при отсутствии интенсивного транспорта и низком уровне грунтовых вод.
При укладке на слабые или пучинистые грунты требуется предварительное укрепление геотекстилем или георешёткой. Нельзя допускать укладки на неподготовленное основание: это приведёт к разрушению конструкции вне зависимости от типа лотка.
Важно: при проектировании оснований необходимо учитывать водонасыщенность, тип грунта, глубину промерзания и предполагаемую нагрузку на участок. От этих параметров зависит выбор состава и толщины основания.
Стоимость установки и последующего обслуживания
Установка укрепленного лотка требует более высокой начальной инвестиции: стоимость материалов и подготовительных работ выше на 30–50% по сравнению с неукрепленным аналогом. Это связано с необходимостью армирования, использования бетонной заливки или сборных железобетонных конструкций, а также привлечения спецтехники для монтажа.
Неукрепленные лотки дешевле в установке за счёт меньшего веса, отсутствия армирующих элементов и возможности ручного монтажа. Однако они требуют более частого обслуживания. При высоких нагрузках или нестабильных грунтах неукреплённые конструкции деформируются, что влечёт за собой расходы на выправление профиля, замену элементов и восстановление водоотводящей способности.
В среднем, обслуживание укреплённого лотка сводится к периодической прочистке и контролю за герметичностью швов. Среднегодовые расходы не превышают 5–10% от стоимости установки. У неукреплённых систем эти затраты могут достигать 20–25% ежегодно, особенно в условиях сильного водоразмыва или высокой транспортной нагрузки.
Для промышленных объектов, парковок и дорог с интенсивным движением укреплённый лоток экономически оправдан уже на горизонте 3–4 лет эксплуатации. В частном строительстве при отсутствии значительных нагрузок можно ограничиться неукреплённой системой, но с учётом возможных затрат на корректирующие работы.
Типичные ошибки при выборе между укрепленным и неукрепленным лотком
Неверный выбор типа лотка может привести к преждевременному разрушению системы водоотведения и дополнительным затратам. Ниже представлены основные ошибки, которые совершаются при подборе лотков для дренажных систем:
- Игнорирование нагрузок: Часто выбирают неукреплённый лоток в зонах с интенсивным движением, включая парковки и проезды спецтехники. При нагрузке выше класса C250 следует использовать укреплённые варианты, способные выдерживать до 25 тонн и более.
- Недооценка агрессивной среды: В промышленных зонах с химически активными стоками неукреплённые бетонные лотки быстро разрушаются. Укреплённые лотки, армированные и с полимерной пропиткой, имеют повышенную стойкость к коррозии.
- Ошибочная оценка грунтов: На слабонесущих грунтах использование неукреплённых лотков без основания приводит к проседанию и трещинам. Армированные конструкции распределяют нагрузку равномерно и обеспечивают стабильность.
- Неправильный монтаж: Даже укреплённый лоток теряет прочность при установке без бетонной обоймы. Неукреплённые требуют усиленной фиксации и защиты от боковых смещений. Пренебрежение этими мерами – причина разрушения кромок и деформации канала.
- Ориентация только на цену: Часто выбор делается в пользу дешёвых неукреплённых изделий, без расчёта срока службы. При этом стоимость ремонта и замены многократно превышает экономию при закупке.
Для предотвращения этих ошибок необходимо проводить расчёт нагрузок по классу A15–F900 в соответствии с EN 1433, учитывать характеристики окружающей среды и особенности основания.
