Работа горелки газового котла напрямую влияет на эффективность отопления, расход топлива и срок службы оборудования. Неправильно отрегулированное пламя приводит к неполному сгоранию газа, образованию сажи, перегреву теплообменника и повышенному риску аварий. Точная настройка пламени необходима не только для экономии, но и для безопасности эксплуатации котла.
Первым этапом настройки является проверка цвета и формы пламени. Оптимальное пламя – ровное, синие языки с прозрачной структурой. Желтый или оранжевый оттенок свидетельствует о нехватке кислорода или избытке газа. При этом следует отрегулировать подачу воздуха и давления газа, исходя из паспортных данных производителя. Например, для большинства настенных котлов нормальное давление газа составляет 13–20 мбар для природного газа.
Для точной настройки рекомендуется использовать анализатор дымовых газов. Он позволяет определить коэффициент избытка воздуха (λ), содержание CO₂ и уровень CO. Целевые значения: λ ≈ 1,2, CO₂ в пределах 8–10%, CO – не выше 50 ppm при номинальной нагрузке. Если значения отклоняются от нормы, необходимо корректировать положение воздушной заслонки и регулировочного винта на газовом клапане.
После завершения настройки обязательна проверка устойчивости пламени при минимальной и максимальной мощности. Пламя не должно отрываться, гаснуть или «лопаться». Также важно зафиксировать итоговые параметры в сервисной документации и убедиться в герметичности соединений с помощью мыльного раствора или электронного детектора утечек.
Определение правильной высоты и формы пламени
Высота и форма пламени напрямую влияют на эффективность сгорания и срок службы теплообменника. Неправильно настроенное пламя приводит к перегреву, образованию сажи и нестабильной работе котла.
- Высота пламени должна составлять от 3 до 4 см для настенных котлов бытового назначения мощностью до 30 кВт. Пламя выше указывает на избыток газа, ниже – на нехватку воздуха.
- Форма пламени – чёткая, стабильная, с хорошо очерченными конусами. Цвет – голубой с возможным светлым основанием. Жёлтые или оранжевые кончики – признак неполного сгорания и загрязнения форсунок.
- Пламя не должно «отрываться» от форсунок – это свидетельствует о переизбытке воздуха или избыточном давлении газа. Контакт с горелкой должен быть плотным и равномерным.
- Колебания пламени при включении других газовых приборов в доме указывают на нестабильное давление в системе. Необходимо установить регулятор давления или проверить подачу газа.
- При одновременной работе всех форсунок пламя должно быть одинаковым по форме и высоте. Ассиметрия или различия сигнализируют о засоре или неравномерной подаче газа.
Проверку и настройку выполняют при полностью открытом газовом клапане и рабочем вентиляторе. Использование манометра и анализатора дымовых газов – обязательны для точной настройки.
Регулировка подачи газа на горелку

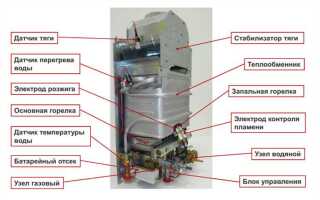

Перед началом регулировки необходимо отключить котел от электросети и перекрыть подачу газа. Демонтируйте переднюю панель, чтобы получить доступ к газовому клапану. Для большинства моделей настенных котлов настройка осуществляется с помощью регулировочного винта на газовом клапане, расположенного рядом с электромагнитной катушкой.
Подключите манометр к контрольному штуцеру, расположенному после газового клапана. Включите котел и переведите его в режим максимальной мощности. Сравните текущее давление газа с заводскими параметрами, указанными в технической документации (обычно 10–13 мбар для природного газа, 25–30 мбар для сжиженного).
Если давление отклоняется от нормы, плавно поворачивайте винт регулировки подачи газа. По часовой стрелке – для увеличения давления, против – для уменьшения. После каждой корректировки выдерживайте 10–15 секунд, чтобы система стабилизировалась. Контролируйте пламя: оно должно быть ровным, синим, без отрыва и копоти.
После настройки максимального давления переведите котел в режим минимальной мощности. Повторите процедуру измерения и регулировки на малом пламени, используя второй винт (если предусмотрен). Минимальное давление должно соответствовать значению, установленному производителем (обычно около 2–3 мбар).
После завершения регулировки отключите котел, закройте контрольные штуцеры и установите заглушки. Убедитесь в герметичности соединений с помощью мыльного раствора. Включите котел и проверьте его работу во всех режимах. При малейших сомнениях в точности настройки обратитесь к сертифицированному специалисту.
Проверка и очистка форсунок перед настройкой
Перед регулировкой пламени необходимо удостовериться в чистоте и исправности форсунок. Засорённые отверстия нарушают форму факела и вызывают нестабильное горение. Для доступа отключите подачу газа и снимите фронтальную панель котла. Демонтируйте газовую рампу, отсоединив форсунки от трубки подачи топлива.
Осмотрите каждую форсунку на наличие нагара, пыли, следов коррозии. Диаметр отверстий должен соответствовать номинальному значению, указанному в технической документации котла (например, 1,25 мм для природного газа). Даже частичное сужение отверстия изменяет давление и расход газа, что искажает настройку пламени.
Для очистки используйте мягкую латунную щётку или иглу, соответствующую диаметру сопла. Запрещено использовать стальные инструменты – это приводит к повреждению посадочной поверхности. После механической очистки продуйте форсунки сжатым воздухом не менее 5 секунд под давлением 6–8 бар, направляя поток строго вдоль оси канала.
Убедитесь в отсутствии трещин на корпусе форсунки и следов перегрева. Повреждённые элементы подлежат замене. Перед установкой промойте внутренности газовой рампы и проверьте уплотнительные кольца. Монтаж выполняется в обратной последовательности с обязательной проверкой герметичности соединений мыльным раствором.

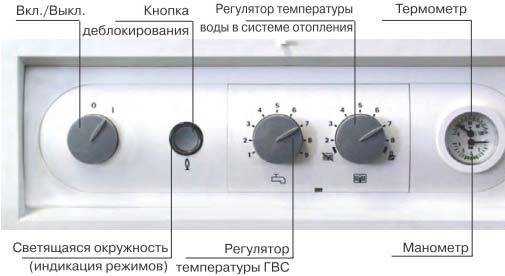

Настройка пламени с помощью газового клапана
Газовый клапан управляет объемом и давлением подачи газа на горелку, что напрямую влияет на характеристики пламени. Регулировка производится вручную или через встроенную электронную систему управления котла.
- Перед началом настройки отключить котел от электросети и перекрыть подачу газа. Дождаться полного остывания теплообменника.
- Снять фронтальную панель котла для доступа к газовому клапану. Найти регулировочные винты: один отвечает за минимальное давление (положение горелки в режиме ожидания), второй – за максимальное (при полной мощности).
- Подключить манометр к контрольному штуцеру клапана. Включить котел и установить его на минимальный режим нагрева.
- Поворачивая винт минимального давления, установить значение, рекомендованное производителем. Обычно это 1,0–1,3 мбар для природного газа.
- Перевести котел в режим максимальной мощности. Настроить второй винт до достижения давления в диапазоне 8–13 мбар в зависимости от модели котла.
- Оценить форму пламени: оно должно быть устойчивым, синим, без отрыва от форсунок и копоти. Желтые кончики и нестабильное горение указывают на избыточную или недостаточную подачу газа.
- После завершения настройки – выключить котел, отключить манометр, вернуть крышку и включить питание.
Контроль правильности регулировки рекомендуется проводить с помощью газоанализатора. СО в дымовых газах не должен превышать 0,002% (20 ppm) при полном сгорании топлива.
Использование манометра и анализатора газов при настройке
Манометр подключается к контрольному штуцеру на газовом клапане для измерения давления подачи газа. Перед началом настройки необходимо отключить котёл, перекрыть газ и сбросить остаточное давление. Давление в покое должно соответствовать паспортным данным – обычно 18–20 мбар для природного газа и 30–37 мбар для сжиженного. После подачи газа и включения котла проверяется рабочее давление при максимальной и минимальной мощности. Отклонения более чем на ±10% от нормы требуют корректировки регулятором давления на газовом клапане.
Анализатор газов устанавливается в дымоход в зону стабильного потока продуктов сгорания. В режиме максимального пламени фиксируются значения содержания кислорода (O₂), углекислого газа (CO₂) и оксида углерода (CO). Для природного газа CO₂ должен находиться в пределах 8,5–9,5%, CO – не выше 100 ppm. Повышенное значение CO при низком CO₂ указывает на недостаток первичного воздуха. Корректировка производится регулировкой подачи воздуха или газа, в зависимости от конструкции котла. После внесения изменений параметры должны стабилизироваться в течение 2–3 минут. Несоблюдение нормативов приводит к неполному сгоранию, снижению КПД и риску отравления.
После завершения настройки выполняется повторная проверка на обоих режимах мощности. Значения давления и состава дымовых газов фиксируются в журнале обслуживания. Только после подтверждения стабильной и безопасной работы котёл может быть введён в эксплуатацию.
Выявление и устранение нестабильного пламени
Следующий параметр – состояние форсунок и жиклеров. Засорение приводит к неравномерному распределению газа, что вызывает пульсации пламени. Рекомендуется демонтировать и промыть их с помощью специализированных очистителей без повреждения внутренних каналов.
Проверка системы вентиляции обязательна. Недостаток притока воздуха снижает концентрацию кислорода, что вызывает неполное сгорание и нестабильность. Оптимальное соотношение воздуха и газа должно поддерживаться автоматически, но при отсутствии свежего воздуха горелка гаснет или пламя становится рыжее. Следует очистить вентиляционные каналы и убедиться в отсутствии зазоров или блокировок.
Термопара и ионизационный электрод отвечают за контроль пламени. При загрязнении или износе электрод не фиксирует пламя корректно, что приводит к аварийному отключению. Рекомендуется заменить термопару, если сопротивление превышает 100 Ом, а электрод очистить мелкой наждачной бумагой до металлического блеска.
Регулировка подачи газа осуществляется с помощью винтов настройки, расположенных на блоке управления. Для устранения нестабильности пламени изменяют положение иглы подачи газа небольшими шагами, наблюдая за цветом и формой пламени. Идеальное пламя – синие языки без желтых кончиков и дыма.
Вопрос-ответ:
Как определить, что пламя горелки газового котла настроено неправильно?
Если пламя горелки имеет желтый или оранжевый оттенок вместо синего, это признак недостаточного количества воздуха или неправильной подачи газа. Также при неправильной настройке может появляться запах газа, гул горелки или нестабильное горение. Такие признаки говорят о необходимости регулировки для безопасной и экономичной работы котла.
Какие инструменты нужны для настройки пламени горелки настенного газового котла?
Для настройки обычно требуется отвертка для регулировочных винтов, манометр для измерения давления газа и тестер тяги или дымомер для контроля работы горелки. В некоторых случаях полезно иметь набор форсунок и клапанов, а также средства индивидуальной защиты, так как работа связана с газом и открытым огнем.
Можно ли выполнить настройку пламени самостоятельно или лучше вызвать специалиста?
Настройка пламени требует знаний об устройстве газового оборудования и соблюдения правил безопасности. Некорректные действия могут привести к утечкам газа или поломкам. Если у вас нет опыта работы с газовыми котлами, лучше обратиться к квалифицированному мастеру, который быстро и точно отрегулирует горелку, обеспечив её безопасную работу.
Какие последствия могут возникнуть из-за неправильной настройки пламени в газовом котле?
Неправильное горение приводит к снижению КПД оборудования, увеличению расхода газа и повышению риска образования угарного газа. Кроме того, возможны частые отключения котла, повреждение внутренних компонентов и сокращение срока службы устройства. Важно своевременно корректировать настройку, чтобы избежать этих проблем.
Как часто рекомендуется проверять и регулировать пламя горелки настенного газового котла?
Рекомендуется проводить осмотр и при необходимости регулировку пламени минимум раз в год, перед началом отопительного сезона. В случае появления посторонних запахов, нестабильной работы или изменения цвета пламени проверку следует делать сразу. Регулярный контроль помогает сохранить надежность и безопасность работы котла.
Как определить правильный цвет пламени на горелке настенного газового котла?
Правильный цвет пламени обычно синий с небольшими желтыми или оранжевыми кончиками. Если пламя желтое или красноватое, это может свидетельствовать о недостатке кислорода или неправильной подаче газа. Такой цвет указывает на неполное сгорание, что снижает эффективность работы котла и может привести к накоплению сажи. Рекомендуется провести регулировку подачи воздуха и проверить состояние форсунок.
