Перед началом необходимо правильно подготовить жало. Оно должно быть чистым, без окалины и окислов. Очистка выполняется специальной латунной стружкой или влажной губкой. После этого кончик жала покрывают тонким слоем припоя – это предотвращает окисление и улучшает теплопередачу.
Температурный режим для острого жала обычно ниже, чем для массивных насадок. Оптимально – 300–340 °C для бессвинцового припоя и 270–320 °C для свинцового. Перегрев приводит к ускоренному износу жала и отслаиванию дорожек, особенно на односторонних платах.
Не рекомендуется использовать острое жало для массивных соединений или пайки проводов сечением более 0,75 мм² – тепла недостаточно. Также острые жала быстро выгорают при работе с агрессивными флюсами, особенно кислотными. Предпочтительны флюсы на основе канифоли или безотмывочные составы.
Хранить паяльник с острым жалом следует в выключенном состоянии с покрытым припоем наконечником. Это увеличивает срок службы покрытия и сохраняет теплофизические свойства наконечника.
Выбор температуры для работы с острым жалом
Рекомендуемый диапазон – 330–370 °C при использовании бессвинцового припоя и 300–340 °C для свинцового. При понижении температуры ниже этих значений снижается смачиваемость, увеличивается время прогрева, возрастает риск холодных пайок.
Температура выше 380 °C оправдана только при пайке массивных деталей или в случае сильного теплоотвода. В остальных случаях чрезмерный нагрев приводит к ускоренному выгоранию жала и разрушению флюса до момента контакта с припоем.
Контактное время пайки острым жалом не должно превышать 2–3 секунд. Если за это время не удаётся получить качественное соединение, требуется либо увеличить температуру, либо улучшить теплопередачу за счёт выбора другого жала.
Жала с тонким остриём требуют более частой очистки от окислов, особенно при температурах выше 350 °C. Для стабилизации температуры рекомендуется использовать паяльную станцию с термостабилизацией и термодатчиком, установленным как можно ближе к жалу.

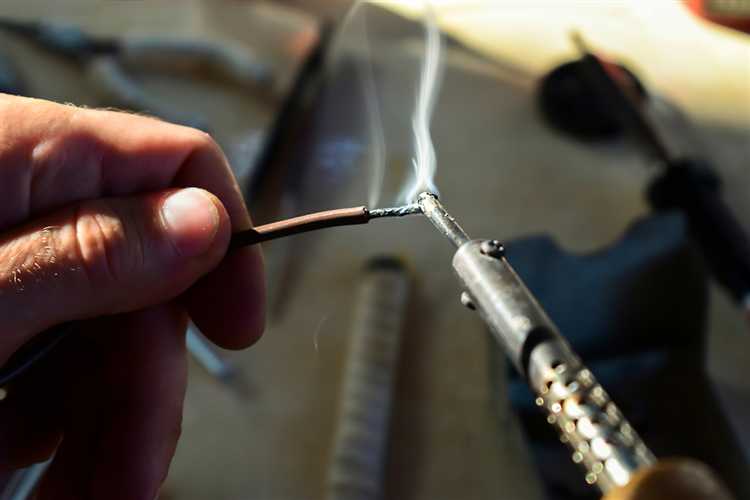

Подходящие типы припоя и флюса для тонкого жала

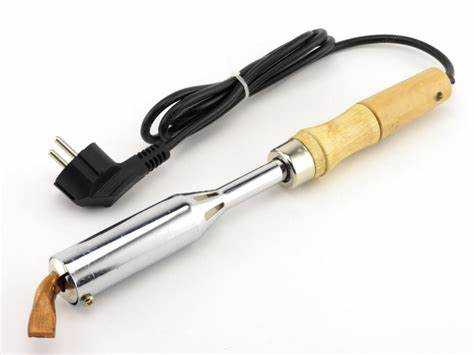

Тонкое жало требует точного выбора припоя и флюса, поскольку избыточный объем или неподходящий состав ухудшает результат и перегревает контактные площадки.
- Оловянно-свинцовый припой с содержанием 60/40 (Sn/Pb) или 63/37 подходит для работы при температурах 180–190 °C. Легко плавится, минимизирует перегрев. Диаметр проволоки – 0,3–0,5 мм.
- Для бессвинцовой пайки подходит сплав Sn/Ag/Cu (например, Sn96.5/Ag3.0/Cu0.5). Рабочая температура – около 220 °C. Для тонкого жала – только с контролем температуры, иначе перегрев неизбежен.
- Припой с флюсом внутри – допустим, если маркировка RMA или ROL0. Не подходит активный (RA), особенно при пайке SMD, так как оставляет остатки, требующие отмывки.
Флюс подбирается в зависимости от характера соединений и условий пайки.
- Канифоль маркировки ROL0 или RMA – оптимальна для монтажа компонентов на печатных платах. Не требует обязательной очистки после пайки.
- Флюсы на спиртовой основе с низкой активностью – удобны для дозирования, быстро испаряются, не повреждают жало. Примеры: Flux type 559, RF800.
- Для пайки тонких дорожек и мелких компонентов нежелательно использовать водорастворимые флюсы – они агрессивны и требуют тщательной очистки.
Наносить флюс точечно, избыточное количество снижает точность. При использовании флюсов в шприцах – выбирать с вязкостью не выше 800 cPs, иначе сложно контролировать объем.

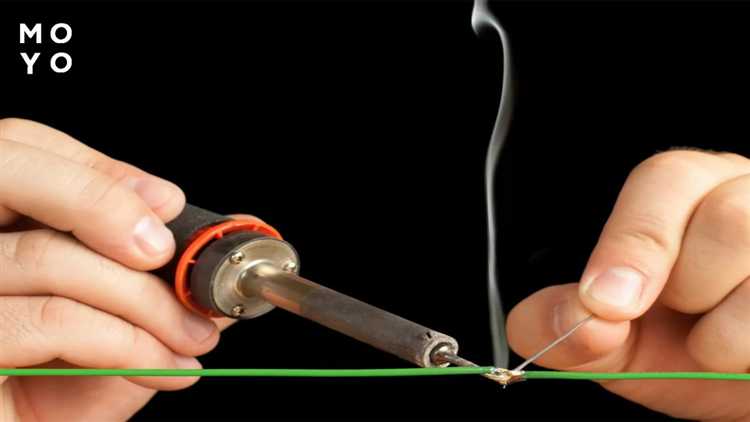

Техника удержания паяльника при работе с мелкими компонентами
Для уверенной пайки компонентов с шагом 0,5 мм и менее необходимо исключить дрожание руки и обеспечить стабильный контакт жала с точкой пайки. Паяльник следует удерживать как карандаш – ближе к жалу, но не ближе 1,5–2 см от металлической части, чтобы избежать ожога. Захват должен быть лёгким, без перенапряжения кисти.
Опора обязательна: локоть должен лежать на столе, а запястье – частично опираться на край рабочей поверхности или на фиксирующую подставку. Это позволяет точно контролировать движение кончика жала. Для точных манипуляций допустимо касаться платы мизинцем или безымянным пальцем руки, держащей паяльник – это создаёт дополнительную точку фиксации.
Использование пинцета в другой руке позволяет точно позиционировать компонент и одновременно удерживать его до завершения пайки. Скоординированное движение обеих рук критично при монтаже SMD-элементов размером 0402 и меньше.
Периодически жало следует очищать об влажную губку или латунную стружку – загрязнённое жало затрудняет точную подачу тепла и увеличивает риск перегрева.
Температура жала не должна превышать 320–350 °C при пайке компонентов с шагом 2,54 мм. Для SMD-компонентов – не выше 300 °C. Повышение температуры снижает ресурс подложки и повышает риск отслаивания дорожек.
Перед работой жало очищается и покрывается тонким слоем припоя. Это улучшает теплоотдачу и снижает время контакта с элементом. При длительной работе жало необходимо регулярно чистить, иначе окислы ухудшают теплопередачу и требуют увеличения времени нагрева.
Не перемещать жало по дорожке – это приводит к перегреву основания. При необходимости распределить припой – работать в пределах одной контактной площадки, избегая касания открытых участков текстолита.
Очистка и обслуживание острого жала во время пайки
Если на поверхности появляются тёмные пятна, жало прогревают до 350 °C и несколько раз протирают о губку с добавлением канифоли. При наличии стойких загрязнений применяют активатор – специальную пасту на основе кислоты и олова. После очистки жало обязательно вновь покрывают припоем.
После окончания пайки жало промывают, очищают и оставляют покрытым припоем до полного остывания. Хранение «на сухую» приводит к образованию оксидной плёнки, которую сложно удалить без агрессивных средств.
При регулярной пайке раз в 1–2 недели жало проверяют на целостность покрытия. Если видны сколы или оно стёрлось до меди – жало заменяют. Затачивать или полировать жало нельзя: это нарушает заводскую форму и уменьшает срок службы.

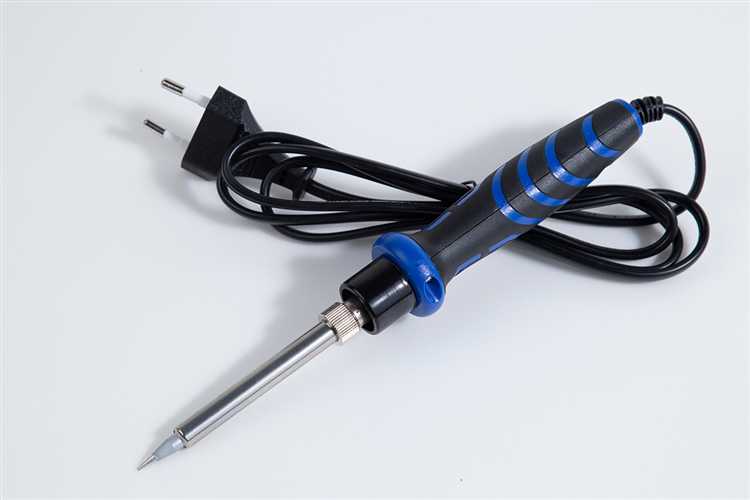

Распайка и исправление ошибок при работе острым жалом

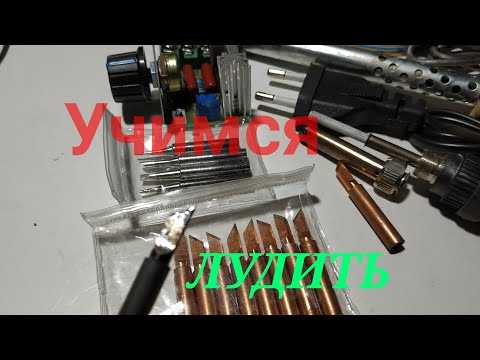

Для распайки острым жалом важно точно контролировать температуру и давление на контакт. Прежде чем распаивать, прогрейте место пайки до нужной температуры – обычно 250–300 °C для большинства припойных сплавов на основе олова. Задержка паяльника на контакте не должна превышать 2–3 секунды, чтобы избежать повреждения компонентов и дорожек.
При возникновении мостиков припоя между соседними контактами используйте медную оплетку или припойный насос для удаления излишков. Работайте аккуратно, не надавливая сильно, чтобы не повредить плату и не сорвать дорожки.
Если паяный узел оказался «холодным» – с шероховатой, матовой поверхностью и плохой механической прочностью, разогрейте его повторно и добавьте немного свежего припоя. Перед повторной пайкой очистите место от окислов спиртом или специальным очистителем.
При нарушении целостности дорожек распайку следует проводить с использованием тонкого провода для восстановления соединения. Проволоку закрепляют припоем, соблюдая минимальное нагревание, чтобы не расплавить существующие элементы.
Для предотвращения ошибок во время распайки контролируйте чистоту жала и его остроту, своевременно счищайте окислы. Острым жалом легче работать с мелкими контактами, но повышенная точность требует плавности движений и минимального времени контакта с платой.
Вопрос-ответ:
Как правильно подготовить жало паяльника перед пайкой?
Перед началом работы стоит очистить жало от старого припоя и окислов. Для этого можно использовать губку с водой или специальную металлическую губку. После очистки желательно нанести немного припоя на жало, чтобы обеспечить хорошую теплопередачу и предотвратить окисление во время пайки. Такой подход помогает поддерживать жало в рабочем состоянии и улучшает качество соединений.
Почему важно использовать жало с острым кончиком для пайки?
Жало с острым кончиком позволяет работать с мелкими деталями и точечно наносить тепло. Это удобно при пайке плат с мелкими контактами или при выполнении тонких соединений, где требуется высокая точность. Благодаря такому жалу можно минимизировать нагрев соседних элементов и снизить риск повреждения платы.
Как избежать перегрева детали при работе с острым жалом паяльника?
Чтобы не перегреть компонент, нужно быстро и аккуратно наносить припой, не задерживая паяльник на месте дольше 2-3 секунд. Если соединение не получилось с первого раза, лучше подождать, пока деталь остынет, и повторить попытку. Также помогает правильный выбор температуры — для большинства электронных элементов достаточно около 300 градусов. Важно контролировать процесс и не торопиться, чтобы сохранить целостность компонентов.
Какие припои лучше использовать при работе с острым жалом паяльника?
Для точечной пайки с острым жалом рекомендуют применять припои с низкой температурой плавления, например, на основе олова с добавками свинца или безсвинцовые варианты с высоким содержанием олова. Такие припои быстрее плавятся и лучше растекаются по контактам, что облегчает работу. При этом стоит использовать тонкую проволоку припоя — около 0,5 мм, чтобы легче дозировать количество материала и избежать лишнего сплава.
