Usb где плюс и минус

USB-разъемы стандарта Type-A и Type-C имеют четко определённое расположение контактов, что позволяет безошибочно определить полярность питания. В стандартном USB Type-A контакт питания +5 В находится слева при взгляде на разъем с контактами вниз, а контакт минус (земля) – справа. Это важно учитывать при работе с мультиметром или при пайке, чтобы избежать короткого замыкания и повреждения оборудования.

Для точного определения полярности необходимо использовать цифровой мультиметр в режиме измерения постоянного напряжения. Подключая черный щуп к предполагаемому минусу, а красный – к плюсу, следует получить около +5 В на большинстве USB-портов. В USB 3.0 и выше дополнительно присутствуют контакты для данных и питания, однако полярность питания остается неизменной.

При работе с нестандартными или повреждёнными кабелями рекомендуется проверить полярность на обоих концах, так как перепутанные провода встречаются довольно часто. Важно избегать подключения питания с обратной полярностью, так как это может привести к выходу из строя электронных компонентов. Использование специальных тестеров USB также значительно упрощает процедуру проверки полярности и защищает устройство от ошибок.

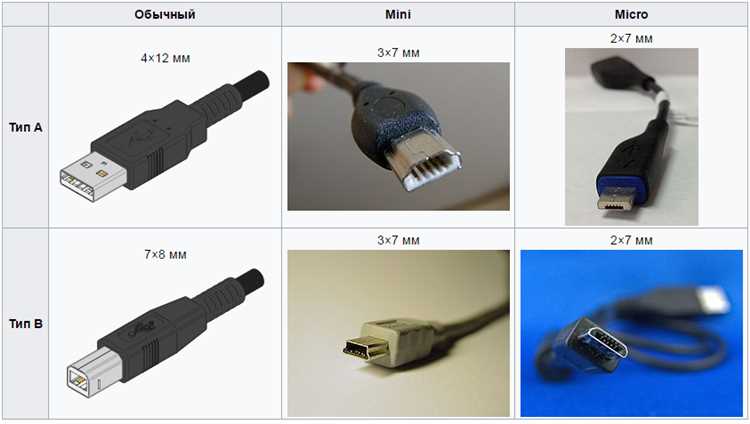

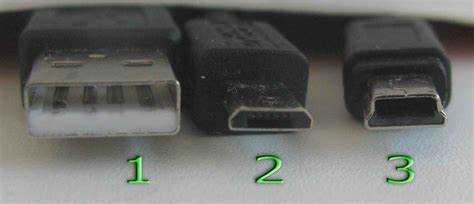

Определение назначения контактов USB по стандартной нумерации

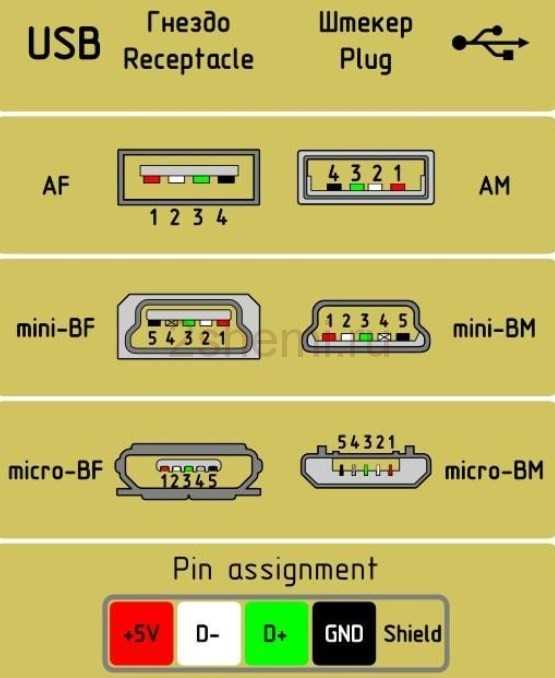

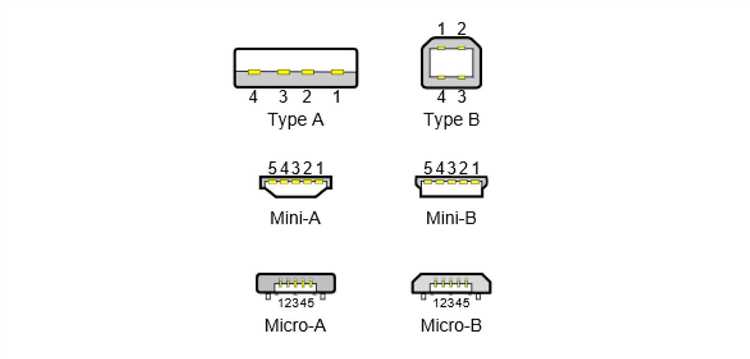

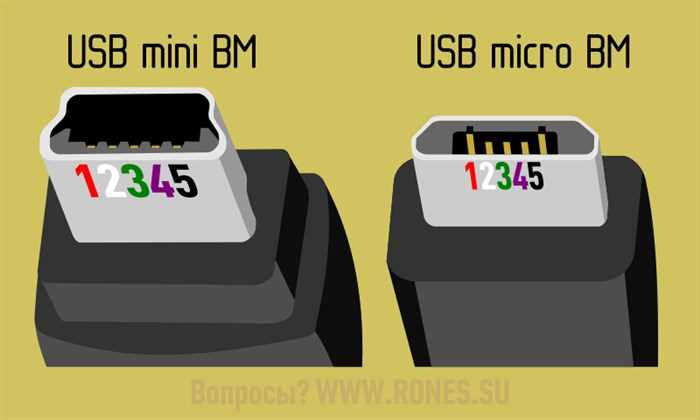

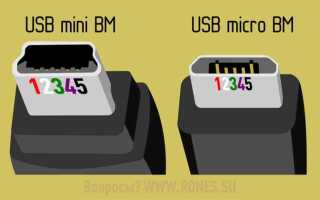

Назначение контактов USB Type-A выглядит следующим образом: контакт 1 – +5 В (VCC), контакт 2 – Data-, контакт 3 – Data+, контакт 4 – земля. Контакт питания (плюс) всегда крайний с одной стороны, земля – крайний с противоположной. Data- и Data+ расположены между ними.

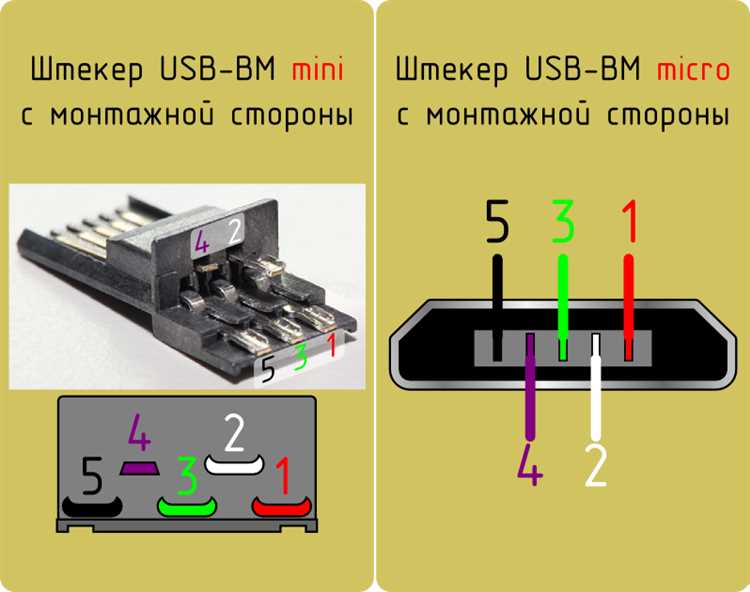

Для USB Type-B распиновка аналогична, что облегчает идентификацию питания и сигнала. Внутри кабеля контакт №1 отвечает за +5 В, а контакт №4 – за минус (землю). Это стандартизировано и не зависит от производителя, что позволяет использовать схемы подключения и диагностики без дополнительных измерений.

При необходимости проверить, какой контакт соответствует плюсу или минусу, рекомендуется ориентироваться именно на нумерацию контактов согласно стандарту USB 2.0 и выше. Это гарантирует правильное подключение и защиту оборудования от короткого замыкания.

Использование мультиметра для проверки напряжения на USB контактах

Для точного определения полярности и напряжения на USB-разъеме потребуется цифровой мультиметр с функцией измерения постоянного напряжения (DCV).

1. Установите мультиметр в режим измерения постоянного напряжения (обычно обозначается как V⎓ или DCV) с диапазоном не ниже 20 В.
2. Определите контакты USB-разъема: контакт питания (Vbus) – первый контакт слева, если смотреть на разъем Type-A с лицевой стороны; контакт «земля» (GND) – последний справа.
3. Подключите черный щуп мультиметра к контакту GND, а красный – к Vbus.
4. Считайте показания на дисплее мультиметра. Ожидаемое напряжение на стандартном USB составляет примерно 5 В, допустимы колебания в диапазоне 4,75–5,25 В.
5. Если мультиметр показывает отрицательное значение, значит щупы подключены к контактам с противоположной полярностью. Переподключите щупы наоборот.

При измерении важно избежать короткого замыкания между контактами и не прилагать чрезмерное усилие на разъем. При подозрении на нестабильное питание проверяйте напряжение под нагрузкой, подключая устройство.

• Используйте тонкие игольчатые щупы для точного контакта с маленькими USB-пиновыми контактами.
• Для USB Type-C схема расположения контактов отличается, поэтому используйте документацию по распиновке конкретного разъема.
• Не используйте диапазон измерения напряжения выше 20 В для повышения точности.

Визуальная идентификация плюса и минуса по цветовой маркировке проводов

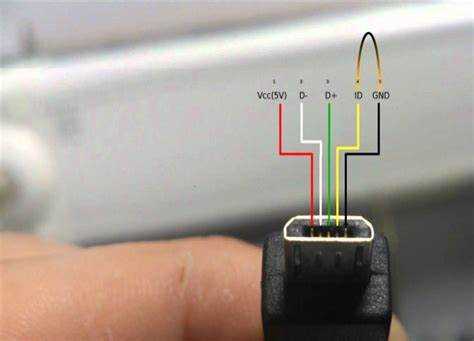

На стандартных USB-кабелях провод питания (+5 В) всегда обозначается красным цветом. Этот провод подключается к пину с обозначением VBUS. Чёрный или тёмно-коричневый провод соответствует минусу (GND) и соединяется с общей землёй устройства. В некоторых случаях белый и зелёный провода используются для передачи данных (D- и D+), и они не несут функцию питания.

Важно учитывать, что у нестандартных или низкокачественных кабелей цветовая маркировка может отличаться. В таких случаях дополнительно проверяют целостность цепи мультиметром, измеряя напряжение на красном и чёрном проводах при подключении к источнику питания. При отсутствии мультиметра обращают внимание на физическую ориентацию разъёма: контакт питания обычно расположен с одной стороны в стандартных разъёмах USB-A и USB-B.

Для правильного подключения рекомендуется ориентироваться на международный стандарт USB-IF, где красный – плюс (+5 В), чёрный – минус (земля). Использование проводов других цветов без подтверждения рискует привести к короткому замыканию или повреждению оборудования.

Особенности определения полярности на USB Type-C разъеме

USB Type-C разъем принципиально отличается от предыдущих типов USB по способу передачи питания и данных. В отличие от стандартного USB-A, полярность на USB Type-C не фиксирована жёстко и может меняться в зависимости от ориентации штекера.

Питание на USB Type-C подается по контактам VBUS и GND, которые симметрично расположены с обеих сторон разъема. Это позволяет подключать штекер любой стороной без риска переполюсовки. VBUS обычно имеет напряжение 5 В, но с поддержкой USB Power Delivery напряжение может варьироваться до 20 В.

Определить «плюс» и «минус» на самом разъеме визуально невозможно из-за симметричного расположения контактов питания. Для проверки необходимо использовать мультиметр, измеряя напряжение между контактами VBUS и GND на подключенном кабеле или плате.

Контакты VBUS находятся в углах разъема, с обеих сторон, а GND – напротив них. При измерении напряжения на кабеле рекомендуется ориентироваться на стандартные обозначения проводов: красный обычно соответствует +5 В (VBUS), а черный – земле (GND).

При разработке или ремонте устройств с USB Type-C важно учитывать, что каналы питания продублированы с обеих сторон, и попытка определить полярность по расположению контактов без схемы устройства приведет к ошибкам. Для гарантированной проверки следует использовать официальную документацию и схему конкретного устройства.

В случае использования USB Type-C с поддержкой Power Delivery полярность и напряжение определяются протоколом обмена между устройствами, что исключает классическую проверку полярности как на USB-A или microUSB.

Проверка питания на USB кабеле без подключения к устройству

Для проверки питания на USB кабеле без подключения к устройству потребуется мультиметр с функцией измерения постоянного напряжения (DCV). Убедитесь, что мультиметр настроен на диапазон 5 В или выше, поскольку стандартное напряжение питания USB составляет около 5 В.

Разделите кабель на контактах USB-разъема: контакт питания (VCC) обычно располагается с одной стороны и соответствует первому контакту с краю разъема Type-A. Контакт массы (GND) – крайний с противоположной стороны.

Положительный щуп мультиметра подсоедините к контакту VCC, отрицательный – к контакту GND. При наличии питания мультиметр покажет напряжение в пределах 4,75–5,25 В. Значения ниже 4,7 В указывают на возможные проблемы с кабелем или источником питания.

Если напряжение отсутствует или сильно отклоняется, проверьте целостность кабеля и качество пайки контактов. Для более точной диагностики измеряйте сопротивление между VCC и GND – оно должно быть максимально высоким (почти разрыв), что исключает короткое замыкание.

Ошибки при определении полярности и как их избежать

Неправильное использование тестера – частая ошибка. Многие измеряют напряжение на USB без учета контактов: корпус часто ошибочно принимают за «минус», а центральный контакт – за «плюс». Чтобы избежать этого, необходимо заранее изучить распиновку конкретного USB-разъема (тип A, B, C) и определить контакты питания с помощью мультиметра в режиме постоянного напряжения (DC).

Путаница из-за нефиксированного контакта. Плохой контакт на разъеме или штекере приводит к нестабильным показаниям. Перед измерением нужно обеспечить надежное соединение, прочистить разъемы от загрязнений и проверить мультиметр на заведомо исправном источнике питания.
