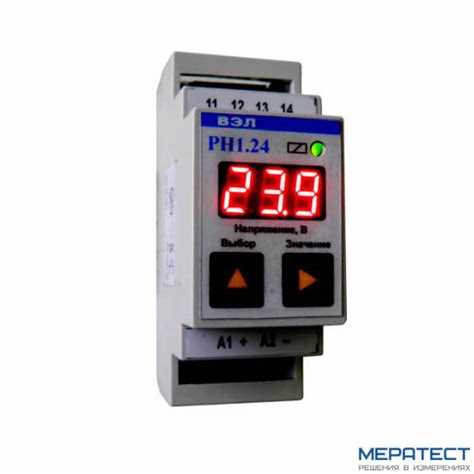

Асимметрия фаз – это несоответствие амплитуд и угловых сдвигов напряжений в трехфазной системе, что приводит к неравномерной нагрузке и повышенному тепловому износу оборудования. В реле напряжения этот параметр контролируется для предотвращения аварийных ситуаций и продления срока службы электроприборов.
Принцип работы реле напряжения основан на измерении разницы между фазными напряжениями и реагировании при выходе за установленные пределы. Современные устройства учитывают как минимальные, так и максимальные значения, а также критичные отклонения по асимметрии, что обеспечивает точное и своевременное отключение нагрузки.
Значение асимметрии фаз выше 2-3% уже считается опасным и требует вмешательства. В реле напряжения рекомендуется задавать порог срабатывания не более 1,5%, что позволяет защитить двигатели и трансформаторы от перегрева и вибраций, вызванных неравномерным распределением тока.
Для повышения эффективности контроля необходимо регулярное тестирование реле на чувствительность к асимметрии и корректировку настроек под конкретные характеристики сети. Игнорирование этого параметра может привести к снижению надежности электроснабжения и значительным финансовым потерям из-за поломок и простоя оборудования.
Асимметрия фаз в реле напряжения: принципы и влияние
Принцип работы реле основан на сравнении фазных напряжений и выявлении несоответствий. При нормальном режиме все фазы должны иметь равные амплитуды и одинаковые фазовые сдвиги, близкие к 120°. Если разница амплитуд превышает 10–15%, либо фазовые углы смещены на величины, выходящие за пределы ±5°, реле фиксирует асимметрию.
Влияние асимметрии фаз проявляется в перегрузках и перегреве электродвигателей, снижении КПД, вибрациях и сокращении срока службы оборудования. Особенно критично воздействие на обмотки двигателей: неодинаковая нагрузка фаз приводит к росту токов в отдельных обмотках, что увеличивает риск повреждения изоляции.
Современные реле напряжения оснащены функциями фильтрации и анализа гармоник, что позволяет точнее выявлять истинную асимметрию и исключать ложные срабатывания. Рекомендуется настраивать чувствительность реле с учетом характеристик конкретной электросети и нагрузки, обычно порог срабатывания асимметрии устанавливается в диапазоне 10–12%.
Для контроля асимметрии важно регулярно проводить измерения фазных напряжений с использованием трехфазных анализаторов качества электроэнергии. При выявлении постоянных или периодических отклонений следует проводить диагностику питающей сети и оборудования, устраняя причины – нарушения контактов, неравномерную загрузку или неисправности трансформаторов.
Определение асимметрии фаз в цепях переменного тока
Асимметрия фаз характеризуется отклонением амплитуд и фазовых сдвигов между напряжениями отдельных фаз трехфазной системы. Для её количественной оценки применяют параметры: дисбаланс напряжения и дисбаланс фазового угла.
Определение дисбаланса по напряжению выполняется через относительное отклонение амплитуды одной из фаз от средней амплитуды всех трёх фаз. Формула дисбаланса напряжения:
ΔU = max |Uф — Uсред| / Uсред × 100%, где Uф – амплитуда фазного напряжения, Uсред – среднее значение амплитуд трёх фаз.
Фазовый дисбаланс измеряется по отклонению фазового сдвига от идеальных 120°. При асимметрии фаз углы между напряжениями могут изменяться, что приводит к сдвигу центра векторной диаграммы и возникновению нулевой последовательности.
Для точного измерения асимметрии используют фазометры и анализаторы гармоник, позволяющие определить фазовые углы с точностью до долей градуса и выявить искажения формы напряжения.
Важной рекомендацией является проведение измерений в режиме нагрузки, поскольку асимметрия фаз часто усиливается под нагрузкой из-за неравномерного распределения токов и реактивных составляющих.
Также целесообразно анализировать спектр гармоник, поскольку наличие высокочастотных составляющих может исказить истинное значение фазового сдвига и затруднить диагностику асимметрии.
При обнаружении превышения нормативных значений дисбаланса (обычно свыше 2-3%) требуется оперативное выявление причины: повреждения изоляции, нарушение контактов, неравномерная нагрузка, что позволит избежать выхода оборудования из строя.

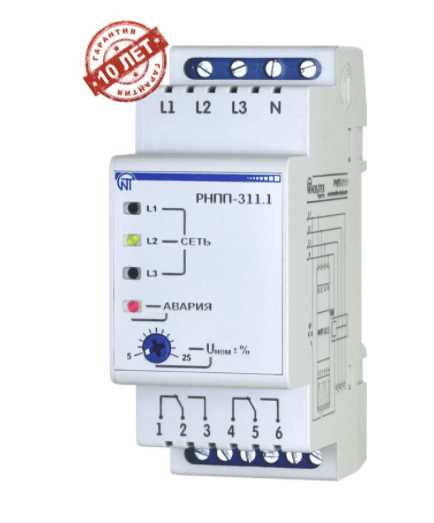

Механизмы обнаружения асимметрии в реле напряжения
- Измерение мгновенных значений напряжения каждой фазы с помощью аналого-цифровых преобразователей (АЦП) с высокой частотой дискретизации (от 10 кГц и выше) для получения детальной картины формы сигнала.
- Вычисление амплитудного дисбаланса по формуле:
ΔU = |U_max — U_min| / U_среднее, где U_max и U_min – максимальные и минимальные значения фазных напряжений, U_среднее – их среднее значение. - Анализ углов сдвига фаз путем определения задержки между нулевыми пересечениями синусоид напряжения разных фаз, что позволяет выявить разницу фаз более 5° как признак асимметрии.
Для повышения точности используются цифровые фильтры нижних и полосовых частот, исключающие помехи и искажения сигнала. Это критично при работе в сетях с высоким уровнем гармоник.
- Сбор данных с трехфазного входа с частотой не менее 10 кГц.
- Обработка сигнала для выделения основной гармоники 50/60 Гц.
- Вычисление амплитуд и фазовых углов каждой фазы.
- Сравнение полученных значений с эталонными и определение коэффициентов асимметрии.
- Формирование сигнала срабатывания при превышении заданного порога, обычно 2-3% по амплитуде или 5° по фазе.
Рекомендуется использовать микропроцессорные системы с встроенными АЦП и алгоритмами цифровой обработки сигналов (ЦОС) для минимизации ошибок измерений и быстрого реагирования. Применение таких механизмов обеспечивает своевременную защиту оборудования от повреждений, вызванных фазовой асимметрией.
Влияние асимметрии фаз на работу электроприборов
Асимметрия фаз, проявляющаяся в неравномерном распределении напряжений по фазам, приводит к значительным отклонениям в работе электроприборов, особенно трехфазных двигателей и силового оборудования. При асимметрии более 2–3% возрастает ток в наиболее перегруженной фазе, что вызывает локальный перегрев обмоток и уменьшение срока службы двигателей на 15–30%.
Увеличение тепловых потерь из-за неравномерного тока приводит к повышению вибраций и механических нагрузок, что отрицательно сказывается на подшипниках и изоляции. Электронные блоки питания и чувствительные приборы испытывают повышенное напряжение перенапряжений в одной из фаз, что увеличивает вероятность сбоев и выхода из строя.
Для минимизации негативных эффектов необходимо применять реле напряжения с функцией контроля асимметрии фаз, способные отключать нагрузку при превышении допустимого порога (обычно 2–3%). Рекомендуется регулярный мониторинг баланса фаз с помощью специализированных измерительных приборов и корректировка нагрузки или замена кабельных линий, вызывающих перекос.
В промышленности оптимальной считается асимметрия не более 1%. При этом обеспечивается стабильная работа электроприборов без увеличения технического обслуживания и аварийных простоев.
Типичные причины возникновения асимметрии в трехфазных системах
Асимметрия фаз в трехфазных системах возникает преимущественно из-за неравномерной нагрузки по фазам. Различия в активной и реактивной нагрузке вызывают изменение токов и напряжений, что ведет к дисбалансу.
Другая частая причина – нарушение целостности проводников или плохой контакт в местах соединений. Увеличение сопротивления в одной из фаз приводит к падению напряжения и фазовому сдвигу.
Повреждения изоляции, короткие замыкания между фазами или на землю также вызывают асимметрию, нарушая равномерность распределения токов.
Неравномерное распределение емкостей и индуктивностей в цепях и трансформаторах приводит к различиям фазовых сдвигов, что усиливает асимметрию.
Нарушение работы автоматических и механических переключателей, особенно в системах с повторным включением, способно вызвать временную фазовую дисгармонию.
Рекомендуется регулярный контроль сопротивления изоляции, проверка контактов и балансировка нагрузки для снижения риска асимметрии. Мониторинг параметров с помощью фазометрических реле позволяет выявлять проблемы на ранней стадии.

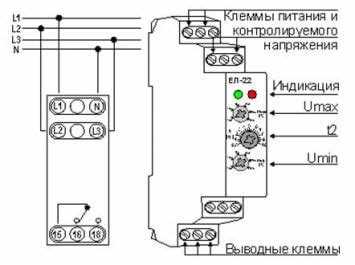

Методы настройки реле напряжения для компенсации асимметрии
Для эффективной компенсации асимметрии фаз в реле напряжения применяют специализированные алгоритмы и аппаратные решения, обеспечивающие точное определение и корректировку параметров каждой фазы.
- Индивидуальная установка порогов срабатывания по фазам
- Определение уставок для каждой фазы с учетом допустимых значений напряжения и максимально допустимого перекоса.
- Использование фазовых датчиков с высокой точностью для мониторинга в реальном времени.
- Регулировка порогов срабатывания с шагом не более 0,5 В для минимизации ложных срабатываний при незначительной асимметрии.
- Применение цифровой фильтрации и алгоритмов расчёта в реальном времени
- Использование дискретного преобразования Фурье (DFT) для выделения амплитудно-фазовых характеристик каждой фазы.
- Адаптивная фильтрация шумов, снижающая влияние помех на точность определения перекоса.
- Внедрение алгоритмов предиктивного анализа для прогнозирования изменения асимметрии и корректировки уставок без задержек.
- Калибровка реле по эталонным нагрузкам
- Проведение тестов на симметричных и контролируемых асимметричных нагрузках с измерением отклика реле.
- Настройка чувствительности и времени срабатывания для каждого режима нагрузки с целью исключения избыточных срабатываний.
- Регулярная проверка и перенастройка после изменений схемы электроснабжения или замены оборудования.
- Использование программируемых логических контроллеров (ПЛК) с интеграцией реле
- Внедрение ПЛК позволяет гибко изменять параметры реле, учитывая текущие параметры сети и историю асимметрии.
- Автоматическое переключение режимов работы при изменении профиля нагрузки и условия асимметрии.
- Сохранение и анализ данных о событиях для оптимизации настроек и профилактического обслуживания.
Выбор и комбинация методов зависит от характеристик сети и требований к точности контроля. Регулярный анализ и корректировка настроек позволяют поддерживать стабильную работу реле при изменениях в системе электроснабжения.
Последствия неправильной работы реле при фазовой асимметрии
Фазовая асимметрия приводит к искажению формы и величины фазных напряжений, что вызывает некорректное срабатывание реле напряжения. Основные последствия:
- Ложные отключения: при неравномерном снижении напряжения на одной из фаз реле может сработать преждевременно, несмотря на нормальные параметры в других фазах. Это вызывает аварийные простои оборудования и снижение производительности.
- Отсутствие защиты при критических перегрузках: при слабой чувствительности реле к фазовой асимметрии возможно игнорирование опасных отклонений, что ведет к перегреву обмоток и повреждению электродвигателей.
- Нарушение работы электродвигателей и трансформаторов: асимметрия вызывает повышенный ток в одной фазе, что увеличивает износ изоляции и приводит к преждевременному выходу из строя.
- Увеличение пускового тока и вибраций: реле, не учитывающее асимметрию, может допустить запуск при нарушении фаз, что повышает механическую нагрузку и снижает ресурс оборудования.
Рекомендуемые меры для минимизации негативных последствий:
- Использование реле с функцией анализа симметрии фаз и фильтрацией помех.
- Регулярный контроль и настройка уставок с учётом допустимого уровня фазовой асимметрии (обычно не более 2-3%).
- Внедрение систем мониторинга, позволяющих выявлять и корректировать фазовые перекосы до момента срабатывания защит.
- Обучение персонала правильному диагностированию причин срабатывания реле с акцентом на фазовую асимметрию.
Игнорирование этих рекомендаций ведёт к увеличению аварийности, росту затрат на ремонт и сокращению срока службы оборудования.

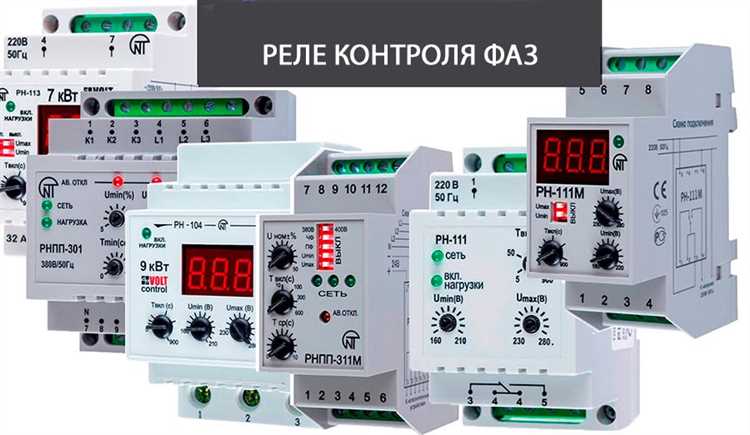

Особенности выбора реле напряжения с учетом асимметрии фаз
При выборе реле напряжения для систем с выраженной асимметрией фаз необходимо учитывать специфику измерения и обработки сигналов каждого фазного напряжения. Стандартные реле, ориентированные на усреднённые значения или линейные параметры, часто не фиксируют отдельные отклонения по фазам, что приводит к несвоевременному срабатыванию или его отсутствию.
Ключевой параметр – возможность реле выполнять независимый мониторинг напряжения по каждой фазе с порогами срабатывания, настроенными индивидуально. Предпочтение следует отдавать моделям с функцией контроля как амплитудных, так и временных асимметрий, включая анализ гармоник и фазового сдвига.
Реле с встроенными цифровыми фильтрами и алгоритмами фазового сравнения обеспечивают выявление несимметричных перенапряжений, снижая риск ложных срабатываний из-за кратковременных переходных процессов. Важна скорость реакции устройства – не менее 10 мс для своевременного отключения при резком дисбалансе.
При выборе также учитывают максимальный уровень допустимой несимметрии по стандартам ГОСТ или IEC, например, не более 10% по напряжению и 15° по фазовому сдвигу. Устройства должны позволять настройку этих параметров под конкретные условия эксплуатации.

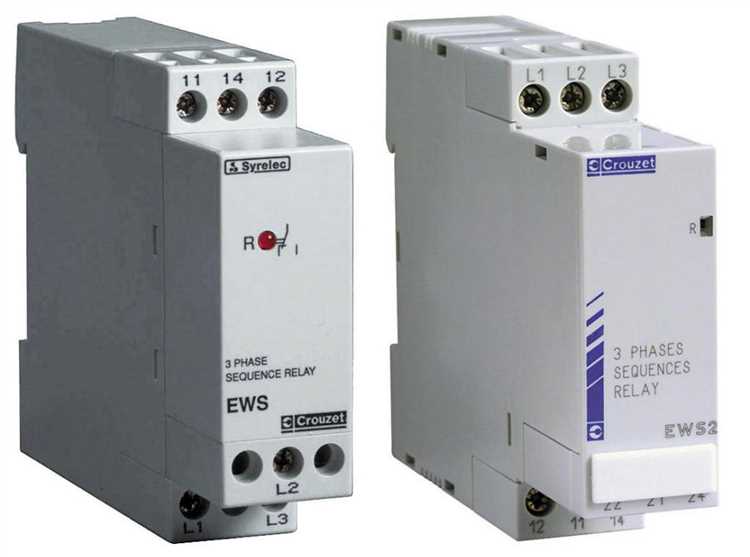

Реле с функцией анализа последовательностей компонентов напряжения (прямая, обратная и нулевая последовательности) обеспечивают более точную диагностику, позволяя выявлять типы асимметрии и соответствующим образом реагировать на них.
В условиях повышенной асимметрии рекомендуется использовать реле с возможностью интеграции в систему автоматизации и удаленного мониторинга, что позволяет оперативно корректировать параметры защиты и снижать время простоя оборудования.
Практические рекомендации по контролю и устранению асимметрии фаз
Для контроля асимметрии фаз применяйте специализированные измерительные приборы с точностью не ниже 0,1°. Регулярные замеры должны проводиться при максимальной нагрузке, чтобы получить достоверные данные о реальном состоянии сети.
При выявлении превышения допустимого уровня асимметрии (обычно более 2-3%) необходимо проверить балансировку нагрузок на каждую фазу. Распределяйте мощность равномерно, учитывая параметры потребителей и их коэффициенты мощности.
Используйте корректирующие устройства: фазосдвигающие трансформаторы и балансировочные реакторы эффективно снижают асимметрию за счет выравнивания фазных напряжений. При этом учитывайте параметры сети и максимально допустимые токи, чтобы избежать перегрузок.
Автоматические реле напряжения с функцией детекции асимметрии обеспечивают оперативное отключение при критических значениях, предотвращая повреждение оборудования. Настройте пороги срабатывания согласно техническим регламентам и характеристикам подключенных устройств.
Регулярно проводите проверку контактов в распределительных щитах и соединениях, так как окисление и неплотные контакты часто становятся причиной фазных искажений.
В случае постоянной и значительной асимметрии анализируйте причины вне вашей сети, включая качество электроснабжения от поставщика, и при необходимости инициируйте технические мероприятия совместно с энергокомпанией.
Вопрос-ответ:
Что такое асимметрия фаз в реле напряжения и почему она возникает?
Асимметрия фаз в реле напряжения представляет собой ситуацию, когда амплитуды или формы электрических сигналов в разных фазах отличаются друг от друга. Такая разница может появляться из-за неисправностей в электросети, неправильного подключения оборудования или повреждений в проводке. Это приводит к нарушению равномерности распределения нагрузки и может вызывать неправильную работу защитных устройств.
Какие основные принципы работы реле напряжения в условиях асимметрии фаз?
Реле напряжения, работающие с учётом асимметрии фаз, измеряют параметры каждой фазы отдельно и сравнивают их между собой. При обнаружении значительных отклонений устройство фиксирует нарушение и может отключить питание, чтобы защитить оборудование от повреждений. Важной задачей таких реле является быстрое реагирование на несимметрию, так как длительное воздействие может привести к перегреву и выходу из строя.
Как асимметрия фаз влияет на работу электрических приборов и систем?
Асимметрия фаз вызывает дисбаланс в системе питания, что приводит к увеличению тока в некоторых фазах и уменьшению в других. Это может привести к перегреву двигателей, снижению их мощности и сокращению срока службы. Кроме того, повышается риск выхода из строя чувствительной электроники и снижается общая стабильность работы оборудования, что особенно опасно в промышленных условиях.
Какие методы применяются для снижения негативного влияния асимметрии фаз в электрических сетях?
Для уменьшения асимметрии фаз используются несколько подходов. Один из них — балансировка нагрузки между фазами, что снижает перепады напряжения. Также применяют специальные устройства компенсации, например, статические компенсаторы или трансформаторы с регулировкой. В реле напряжения внедряют алгоритмы, способные распознавать и корректировать сигналы с учётом несимметрии, что повышает точность и надёжность защиты.
