Автомат для кондиционера сколько ампер

Выбор автоматического выключателя для кондиционера зависит от мощности устройства и пускового тока компрессора. Обычно для бытовых моделей мощностью до 2,5 кВт рекомендуется автомат на 16 А. Для кондиционеров с мощностью 3–5 кВт лучше использовать автомат на 20–25 А.

Важно учитывать, что пусковой ток компрессора может быть в 3–5 раз выше номинального, поэтому защитный автомат должен выдерживать кратковременные перегрузки. Часто выбирают автомат с характеристикой С или D, где C подойдет для кондиционеров с нормальным пусковым током, а D – для моделей с более высоким.

Кроме ампеража и типа автомата, важно правильно подобрать сечение проводов, чтобы избежать перегрева. Например, при автомате на 16 А подходит кабель с сечением от 1,5 мм², а для 25 А – не меньше 2,5 мм².

Как определить мощность кондиционера для выбора автомата

Мощность кондиционера указывается в ваттах (Вт) или киловаттах (кВт) и необходима для правильного подбора автоматического выключателя. Основная задача – подобрать автомат с номиналом, соответствующим максимальному току нагрузки.

• Найдите в техническом паспорте или на маркировке кондиционера его потребляемую мощность (P) в ваттах или киловаттах.
• Определите рабочее напряжение сети (обычно 220 В).
• Вычислите ток нагрузки (I) по формуле:
  I = P / U, где U – напряжение в вольтах.
• Для учёта пусковых токов и запаса рекомендуется увеличить рассчитанный ток на 25–30%.

Пример: кондиционер мощностью 2 кВт при 220 В
Ток нагрузки: 2000 Вт / 220 В = 9,1 А
С запасом 30%: 9,1 × 1,3 ≈ 12 А

• Выберите автомат с номиналом ближайшим выше рассчитанного значения, обычно 16 А.
• Если мощность кондиционера превышает 3,5 кВт, учитывайте необходимость использования автомата на 20 или 25 А в зависимости от точных расчетов.
• Для мультисплит-систем и кондиционеров с инверторным управлением ориентируйтесь на указанные в документации токи пуска и номинальные токи.

Соблюдение этих правил обеспечит защиту проводки и стабильную работу оборудования без ложных срабатываний автомата.

Расчёт необходимого тока автомата для разных моделей кондиционеров

Для выбора автомата важно учитывать мощность и пусковой ток кондиционера. Ток автомата рассчитывается исходя из номинального тока оборудования с запасом для пусковых нагрузок.

• Малогабаритные сплит-системы мощностью до 1,5 кВт обычно потребляют около 7–9 А. Для них подходит автомат на 10 А.
• Кондиционеры мощностью 2–3,5 кВт потребляют ток 10–16 А. Автомат стоит выбирать на 16 А, чтобы избежать срабатываний при пуске.
• Модели мощностью 4–5 кВт требуют автомат на 20 А, так как их пусковой ток может достигать 25 А.
• Для крупных систем от 5,5 кВт и выше используют автоматы на 25–32 А, учитывая особенности старта компрессора и дополнительные нагрузки.

При расчёте следует учитывать:

1. Номинальное напряжение сети – чаще 220 В для бытовых кондиционеров.
2. Пусковой ток, который в 3–5 раз превышает рабочий, особенно у компрессоров.
3. Тип автомата: лучше выбирать с характеристикой C или D, так как они выдерживают кратковременные пусковые токи.
4. Резерв по току – не менее 20% выше номинального потребления кондиционера.

Пример расчёта для кондиционера 3,5 кВт:

• Потребляемая мощность: 3,5 кВт
• Ток: 3500 Вт / 220 В ≈ 16 А
• С учётом пускового тока выбирается автомат на 20 А с характеристикой C или D.

Неправильный выбор автомата может привести к частым отключениям или перегрузке электросети. Точный расчёт помогает подобрать оптимальный автомат, обеспечивающий надёжную и безопасную работу кондиционера.

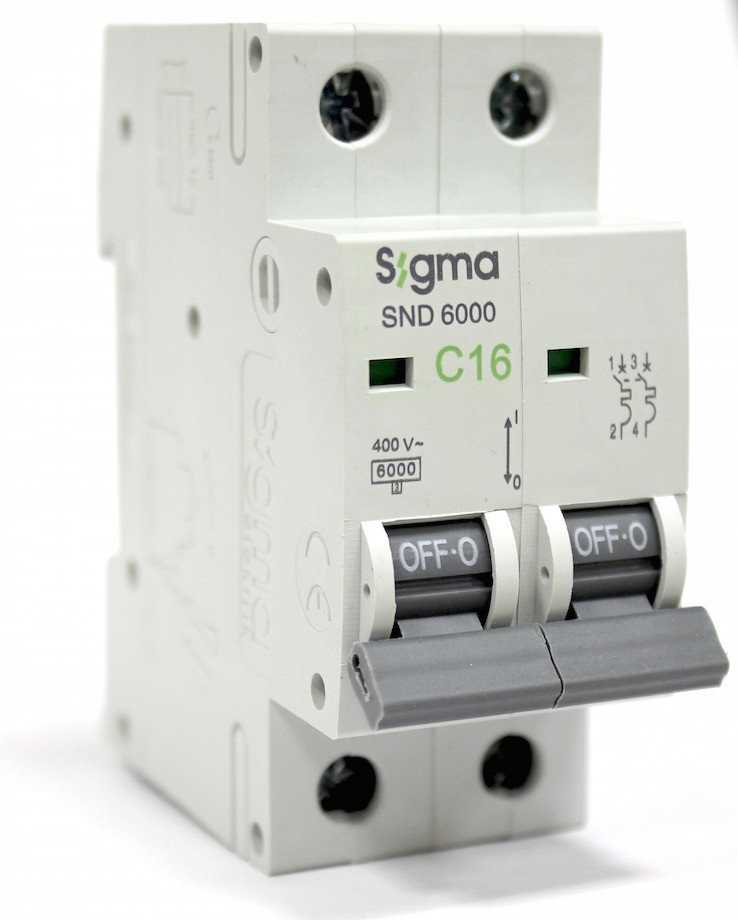

Виды автоматов защиты для бытовых кондиционеров

Для защиты бытовых кондиционеров применяются двухполюсные автоматические выключатели с номинальным током от 10 до 16 А, в зависимости от мощности устройства. Основные типы автоматов – тип C и тип B. Тип C подходит для кондиционеров мощностью от 1,5 до 3,5 кВт, так как выдерживает кратковременные пусковые токи компрессора. Тип B применяется для маломощных моделей до 1,5 кВт.

Выбор автомата по номиналу делают, учитывая ток потребления кондиционера и запас по току в 25–30%. Например, при потребляемом токе 6 А рекомендуется автомат на 10 А. При установке рекомендуется использовать устройства с селективностью, чтобы обеспечить отключение только повреждённой линии.

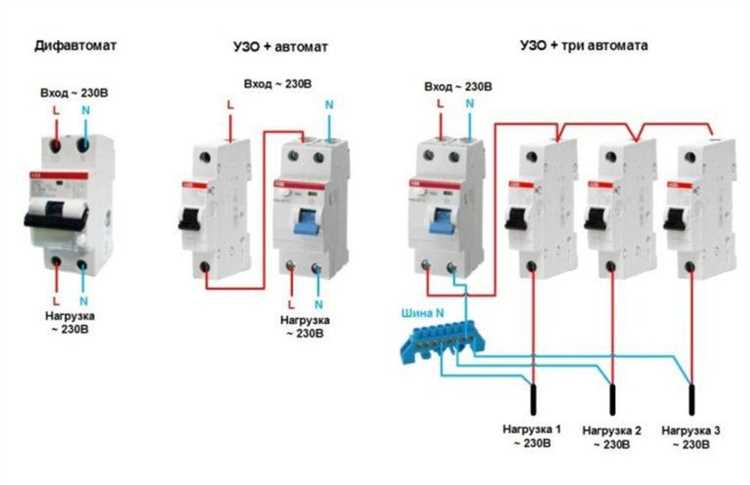

Дополнительно можно применить автоматы с функцией дифференциальной защиты (УЗО) для предотвращения токов утечки и повышения безопасности эксплуатации. Их установка особенно важна в помещениях с повышенной влажностью.

Для защиты от скачков напряжения в сети допустимо использовать комбинированные устройства – автомат + УЗМ (устройство защиты от импульсных перенапряжений), но основной защитой остается правильно подобранный автоматический выключатель.

Особенности выбора автомата для инверторных кондиционеров

Инверторные кондиционеры характеризуются нестабильным пусковым током, который значительно ниже, чем у классических моделей. Это связано с плавным запуском компрессора и регулировкой мощности в реальном времени.

Для защиты такого оборудования рекомендуется выбирать автоматический выключатель с номинальным током, превышающим максимальный рабочий ток кондиционера на 20–25%. Например, если максимальный ток устройства 6 А, автомат лучше взять на 8 А.

Важно учитывать тип автомата – предпочтительнее использовать устройства с характеристикой «С». Они рассчитаны на средние пусковые токи и хорошо подходят для бытовой техники с инверторным управлением.

Для надежной работы следует избегать автоматов с характеристикой «В», так как они могут срабатывать при кратковременных пусковых перегрузках инвертора.

Также стоит обратить внимание на тепловой расцепитель автомата: он должен обеспечивать защиту при длительной перегрузке, сохраняя при этом стабильную работу устройства при кратковременных пиковых токах.

Рекомендуется использовать автомат с запасом по току, но без слишком большого увеличения, чтобы не потерять защиту при коротких замыканиях или серьезных перегрузках.

При подключении инверторного кондиционера с мощностью до 2 кВт обычно достаточно автомата на 10 А, для моделей мощностью 2–3,5 кВт – на 16 А, при более высокой мощности – 20 А и выше. Точные параметры следует проверять по технической документации конкретной модели.

Обязательно проверяйте правильность монтажа и надежность контактов, поскольку даже автомат с подходящими характеристиками не защитит устройство при плохом подключении.

Как правильно подключить автомат к кондиционеру

Для защиты кондиционера требуется автоматический выключатель с номиналом, соответствующим максимальному току потребления устройства. Обычно для бытовых моделей мощностью до 3,5 кВт достаточно автомата на 16 А. Для кондиционеров с большей мощностью (от 4 до 7 кВт) рекомендуется использовать автомат на 20–25 А.

Перед подключением автомата отключите питание на распределительном щите. Автомат подключается последовательно с фазным проводом, нулевой и защитный провод подсоединяются напрямую к кондиционеру.

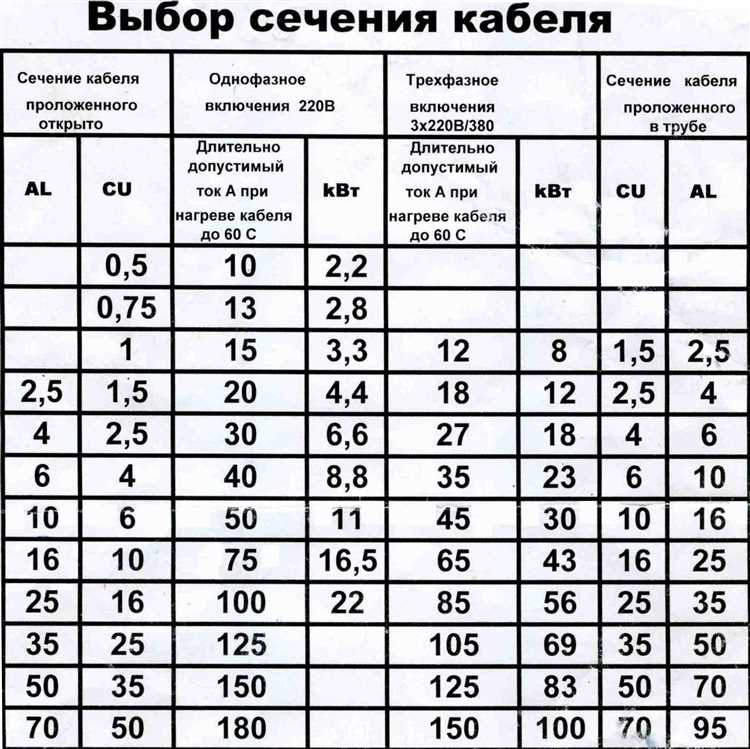

Провода должны соответствовать по сечению допустимому току автомата: для 16 А – минимум 1,5 мм², для 20–25 А – 2,5 мм². Это снижает риск перегрева и повреждения кабеля.

Рекомендуется использовать автомат с характеристикой типа C, которая лучше подходит для нагрузки кондиционера, учитывая пусковые токи компрессора.

После монтажа важно проверить правильность подключения и работоспособность автомата, выполнив включение и отключение под нагрузкой кондиционера. Не допускайте пропуска заземляющего провода – он обеспечивает безопасность при аварийных ситуациях.

Ошибки при выборе автомата и последствия для оборудования

Недостаточный номинал автомата приводит к частым срабатываниям при нормальной работе кондиционера. Например, если мощность устройства 1,5 кВт, а автомат рассчитан на 10 А, при пусковом токе, превышающем номинал, автомат будет отключаться, создавая риск преждевременного износа.

Чрезмерно большой номинал автомата снижает защиту проводки и самого кондиционера. Автомат 25 А для устройства, рассчитанного на 16 А, не отключит цепь при перегрузках, что чревато перегревом проводов и выходом из строя компрессора.

Выбор автомата без учета пускового тока – ошибка, которая часто ведет к ложным отключениям. Пусковой ток кондиционера может превышать рабочий в 3-5 раз, поэтому рекомендуется выбирать автомат с характеристикой В или С, учитывая этот фактор.

Игнорирование типа автомата также критично. Для кондиционера подходят автоматы с плавным временем срабатывания (характеристика С), которые выдерживают кратковременные пусковые нагрузки, в отличие от В, срабатывающих слишком быстро, и D, предназначенных для мощных двигателей.

Отсутствие учета длины и сечения кабеля влияет на ток нагрузки и, соответственно, на выбор автомата. При длинных линиях с недостаточным сечением автомат может срабатывать преждевременно или наоборот не сработать при перегрузке.

В результате неправильного выбора автомата возможно повреждение компрессора, электронного блока управления и проводки. Для защиты оборудования следует рассчитывать номинал автомата по формуле: ток кондиционера + 20–30 % на пусковой ток и запас по длине кабеля.

Рекомендации по замене автомата при увеличении мощности кондиционера

При замене кондиционера на модель с большей мощностью необходимо увеличить номинал автоматического выключателя. Для расчёта тока автомата используют формулу: I = P / (U × cos φ), где P – мощность в ваттах, U – напряжение (220 В), cos φ – коэффициент мощности (обычно 0,85–0,9).

Например, для кондиционера мощностью 3000 Вт расчетный ток будет:

I = 3000 / (220 × 0,9) ≈ 15 А. Рекомендуется выбрать автомат с запасом 25–30 %, то есть около 20 А.

При увеличении мощности до 4000 Вт расчетный ток:

I = 4000 / (220 × 0,9) ≈ 20 А, автомат следует заменить на 25 А.

При подборе автомата также учитывают пусковые токи компрессора, которые могут превышать номинальный в 3–5 раз. Рекомендуется выбирать автоматы с характеристикой C, которые выдерживают кратковременные перегрузки.

Если мощность кондиционера превышает 5 кВт, стоит рассмотреть автомат на 32 А или больше, при условии, что проводка соответствует нагрузке и сечению кабеля.

Перед заменой автомата проверяют соответствие сечения проводов новым токам и надежность контактов в распределительном щите.

Ниже приведены ориентировочные соответствия мощности и номинала автомата:

Выбор автомата меньшего номинала увеличивает риск срабатывания при пуске, большего – снижает защиту проводки. Корректный подбор автомата обеспечивает безопасность и стабильную работу кондиционера.

Вопрос-ответ:

Как правильно выбрать автомат для кондиционера по силе тока?

Для выбора автомата важно знать мощность кондиционера и его рабочий ток. Обычно указывается номинальный ток устройства, и автомат должен быть с запасом примерно 20-25% от этого значения. Например, если кондиционер потребляет 8 ампер, то автомат лучше брать на 10 ампер. Это защитит электрическую цепь от перегрузок и коротких замыканий, не вызывая ложных срабатываний.

Сколько ампер должен выдерживать автомат для бытового кондиционера мощностью 2,5 кВт?

Кондиционер с мощностью около 2,5 кВт обычно потребляет примерно 10-12 ампер при стандартном напряжении 220 В. Для защиты такой техники подходит автомат на 16 ампер, так как он обеспечит запас и предотвратит отключение при пусковых токах, которые могут быть выше рабочего тока.

Можно ли использовать автомат с меньшим номиналом, чем указано для кондиционера?

Использовать автомат с меньшим номиналом не рекомендуется. Такой автомат будет часто срабатывать при обычной работе кондиционера из-за пускового тока компрессора, что приведет к частым отключениям и может повредить устройство. Лучше подобрать автомат с номиналом, подходящим по мощности и току оборудования.

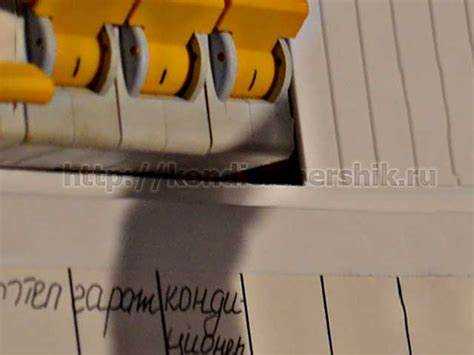

Нужно ли ставить отдельный автомат на кондиционер или можно подключить через общий щит?

Лучше выделить отдельный автомат для кондиционера. Это позволит изолировать его цепь от остального электрооборудования и повысит безопасность эксплуатации. При коротком замыкании или перегрузке автомат отключит только кондиционер, не влияя на другие приборы в доме.

Какой автомат выбрать для инверторного кондиционера и отличается ли он от обычного?

Для инверторных моделей обычно подбирают автоматы с характеристикой типа C, которые лучше реагируют на пусковые токи и не вызывают ложных срабатываний. Номинал выбирают исходя из рабочего тока кондиционера с запасом около 20%. Важно учитывать специфику инверторных систем — они потребляют меньше электроэнергии и нагрузка у них плавнее, чем у обычных компрессоров.
