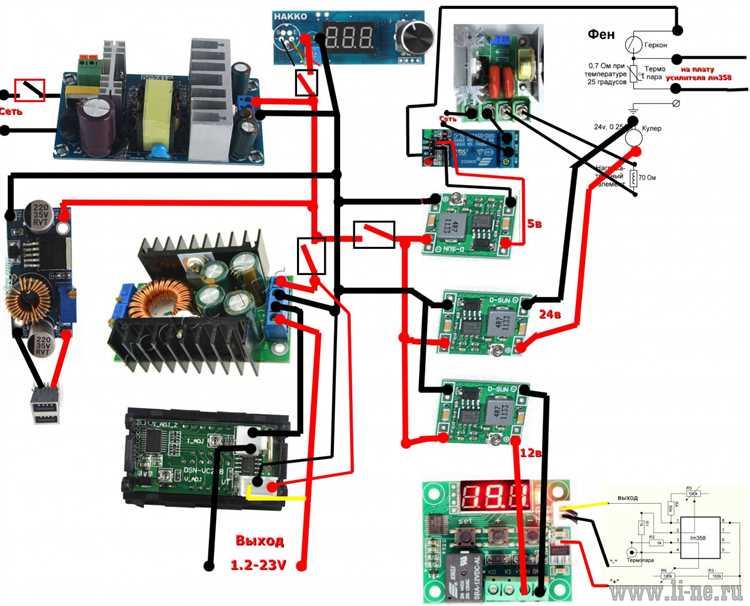

Зачем фен в паяльной станции

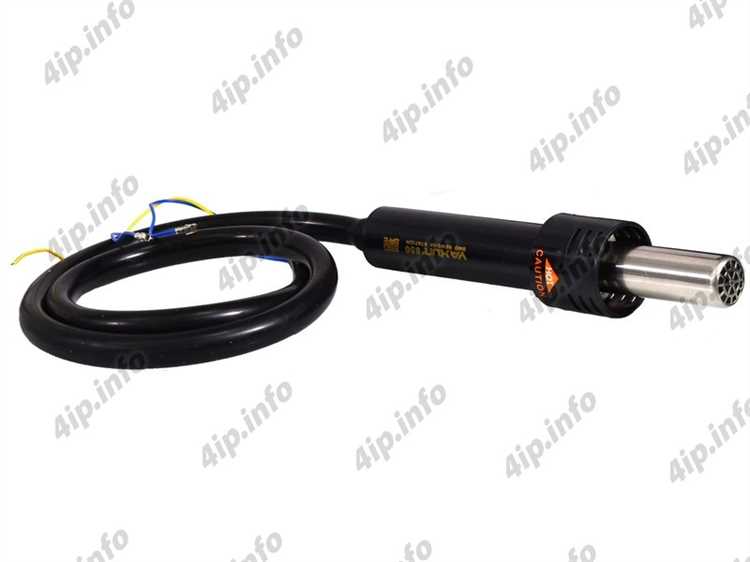

Температура воздуха, подаваемого феном, может точно регулироваться в диапазоне от 100 до 500 °C, а поток – настраиваться в зависимости от размера и чувствительности компонентов. Это позволяет безопасно демонтировать элементы без риска повреждения текстолита или отрыва дорожек, что невозможно при использовании обычного жала.

Фен также используется для предварительного прогрева многослойных плат, снижая термонапряжения и предотвращая расслоение. Кроме того, он необходим для усадки термоусадочных трубок, разогрева клеев и герметиков, а также для пайки безсвинцовых компонентов, где требуется более высокая температура.

Фен позволяет равномерно прогревать всю область пайки до температуры, достаточной для расплавления припоя – обычно от 250°C до 350°C в зависимости от типа припоя и размера корпуса. Использование насадок разной формы (конусной, плоской, круглой) позволяет сфокусировать поток на нужной зоне, не перегревая соседние компоненты.

Перед снятием микросхемы рекомендуется нанести флюс с низкой температурой активации – он уменьшает поверхностное натяжение припоя и предотвращает образование мостов. Важно контролировать расстояние от сопла до платы: 5–10 мм обеспечивают эффективный прогрев без перегрева. Время воздействия – 15–40 секунд, в зависимости от габаритов компонента и плотности монтажа.

Фен также позволяет безопасно работать с чувствительными к механическому воздействию компонентами, где классический демонтаж жалом невозможен. Это особенно актуально при ремонте многослойных плат и модулей с плотным монтажом.

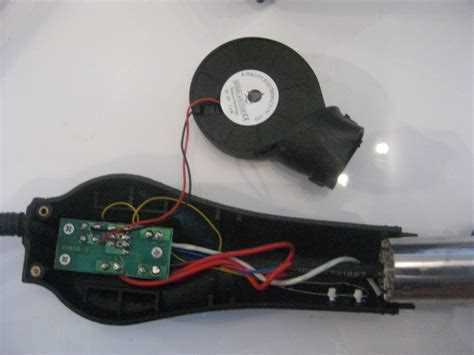

Применение фена для пайки компонентов с чувствительной обмоткой

Фен паяльной станции применяется для монтажа и демонтажа компонентов с обмотками из тонкого провода, таких как катушки индуктивности, трансформаторы и дроссели. При использовании классического жала высок риск повреждения лака на обмотке из-за механического давления или перегрева в точке контакта.

Фен обеспечивает равномерный прогрев всей зоны пайки без прямого касания, что снижает риск локального перегрева и нарушений изоляции провода. Температура устанавливается в пределах 180–220 °C при потоке воздуха 30–40 л/мин, чтобы избежать повреждения эмали. Для особо тонких обмоток применяют насадки с узким соплом и минимальным потоком.

При пайке важно зафиксировать компонент термостойким клеем или термолентой, чтобы избежать смещения под потоком воздуха. Разогрев выполняется плавно, начиная с расстояния 3–4 см, постепенно приближая фен до достижения температуры плавления припоя.

Также фен используется для снятия компонентов с залитой обмоткой, где обычное жало неэффективно. Равномерное нагревание предотвращает растрескивание компаунда и сохраняет обмотку целой. Важно следить за отсутствием перегрева соседних чувствительных элементов, экранируя их фольгой или тепловыми щитами.

Использование фена для выравнивания припоя на контактных площадках

Фен паяльной станции позволяет устранить излишки припоя и добиться равномерного распределения на контактных площадках после ручной пайки или установки компонентов методом повторного нагрева. При температуре 250–280 °C и среднем потоке воздуха достигается оптимальное расплавление припоя без перегрева плат.

Перед началом обработки необходимо зафиксировать плату и обеспечить отсутствие сквозняков. Насадку фена выбирают с учетом размеров обрабатываемой зоны – для локальных участков подходят круглые диаметром 4–6 мм. Удерживайте фен под углом 45 градусов на расстоянии 2–3 см от поверхности, перемещая его плавно, избегая длительной остановки в одной точке.

Расплавленный припой под действием тепла равномерно распределяется по медным площадкам благодаря капиллярному эффекту. Если наблюдаются скопления, можно использовать антистатическую кисть с мягким ворсом для их коррекции в расплавленном состоянии. После остывания проводится визуальный контроль: поверхности должны быть блестящими, без шариков и наплывов.

Важно: Не превышайте рекомендованную температуру, чтобы избежать деламинации слоев платы и повреждения маски. При работе с бессвинцовым припоем температуру следует увеличить до 300–320 °C.

Зачем нужен фен при работе с термоусадочными трубками и пленками

Фен паяльной станции позволяет равномерно прогревать термоусадочные материалы до нужной температуры без риска их перегрева или повреждения. Температурный диапазон большинства термоусадочных трубок составляет от 90 °C до 200 °C. Использование фена с регулировкой температуры позволяет точно выдерживать эти параметры, что критично при работе с чувствительной электроникой.

В отличие от зажигалок и строительных фенов, паяльный фен обеспечивает направленный поток горячего воздуха, что позволяет обрабатывать конкретные участки без воздействия на соседние компоненты. Это особенно важно при работе в плотной компоновке схем, где перегрев может повредить изоляцию или расплавить пластиковые детали.

При термоусадке пленок, таких как термоусадочная упаковка или пленка для изоляции аккумуляторов, фен дает равномерное сжатие без образования складок. Скорость воздушного потока также влияет на результат: слабый поток – для тонких пленок, средний – для трубок диаметром до 10 мм, сильный – для более толстых оболочек.

Оптимальные параметры для работы с термоусадкой:

Фен с насадками различной формы помогает точечно направлять тепло, что удобно при работе с трубками малого диаметра или пленкой в ограниченном пространстве. Выбор сопла с узким сечением снижает рассеивание тепла и ускоряет усадку.

Использование фена вместо открытого пламени снижает риск повреждения оболочек, обеспечивает чистую усадку без обугливания и позволяет соблюдать технологические требования при сборке кабельных жгутов, аккумуляторных блоков и электронных модулей.

Фен как инструмент для удаления лака и герметика с плат

Основная цель фена – это нагреть и размягчить защитные покрытия, что позволяет их легко удалить. Использование фена вместо механических методов помогает избежать повреждения следов печатной проводки или микросхем. Вот основные рекомендации:

• Температурный режим. Для эффективного удаления лака или герметика температура должна быть в пределах 250–350°C. Превышение этой температуры может привести к повреждению компонентов платы.
• Мощность устройства. Фен с регулируемой мощностью позволяет точно настроить поток горячего воздуха. Рекомендуется использовать фен с мощностью 500–800 Вт для эффективного удаления, не перегревая плату.
• Расстояние до платы. Для точного и безопасного воздействия на лак или герметик фен следует держать на расстоянии 5–10 см от поверхности. Это обеспечит равномерный нагрев и предотвратит перегрев отдельных участков.
• Время воздействия. Важно не перегревать плату. После прогрева поверхности герметик или лак начинают размягчаться через 20–40 секунд, после чего их можно аккуратно снять при помощи пинцета или щеточки.
• Использование насадок. Для более точного управления потоком горячего воздуха полезно использовать насадки с узким выходом. Это помогает направить поток воздуха непосредственно на нужный участок платы.

Таким образом, фен паяльной станции позволяет быстро и безопасно удалить защитные покрытия с плат, минимизируя риск повреждения компонентов и обеспечивая высокое качество работы.

Роль фена при ремонте BGA-чипов и реболлинге

Фен в паяльной станции – ключевой инструмент при ремонте BGA-чипов и проведении реболлинга. Он используется для равномерного прогрева плат, что критично при пайке компонентов с шариками припоя. В отличие от стандартных паяльников, фен позволяет создать мягкую и равномерную теплоту на всей поверхности чипа, исключая перегрев отдельных участков.

Температурный режим работы фена при реболлинге обычно составляет от 200 до 250 градусов Цельсия в зависимости от типа припоя и конкретных требований к ремонту. При этом важен и размер сопла, которое влияет на точность распределения тепла. Для маленьких BGA-чипов лучше использовать узкие насадки, для крупных – более широкие.

Фен помогает эффективно устранить проблемы, такие как трещины в пайке или плохой контакт между чипом и платой, что часто случается после длительного использования устройства или в результате механических повреждений. Правильное использование фена позволяет значительно улучшить качество соединений и восстановить функциональность устройства без необходимости замены самого чипа.

Важным моментом является и возможность работы с многослойными платами. Фен позволяет прогреть плату, не повреждая слои и контактные соединения, обеспечивая их долговечность и стабильную работу после реболлинга.

Вопрос-ответ:

Для чего в паяльной станции используется фен?

Фен в паяльной станции применяют для нагрева и размягчения припоя на платах. Он позволяет быстро и равномерно прогревать компоненты, что удобно при демонтаже микросхем или монтажных деталей, особенно если они имеют много выводов. Такой способ нагрева помогает избежать перегрева отдельных элементов и повреждений платы.

Можно ли заменить фен обычным паяльником при работе с электроникой?

Обычный паяльник подходит для стандартной пайки отдельных контактов, но при работе с микросхемами с множеством выводов или при демонтаже поверхностных компонентов фен значительно упрощает процесс. Он равномерно прогревает всю зону, что снижает риск деформации и повреждения платы, чего трудно добиться только с помощью паяльника.

Какие преимущества дает использование фена для пайки сложных компонентов?

Фен позволяет нагреть сразу большую площадь, что важно при работе с микросхемами BGA или SMD-компонентами. Это сокращает время пайки и демонтажа, уменьшает риск перегрева отдельных выводов и помогает сохранить целостность платы и деталей. Кроме того, с помощью фена проще наносить припой равномерно, особенно при повторном монтаже.

На что нужно обратить внимание при выборе фена для паяльной станции?

В первую очередь стоит учитывать диапазон температуры и мощность устройства — они должны соответствовать типу компонентов и плат, с которыми предстоит работать. Важна также точность регулировки температуры и наличие насадок разного размера для удобства работы с мелкими деталями. Кроме того, важна стабильность подачи воздуха и безопасность для чувствительных элементов.
