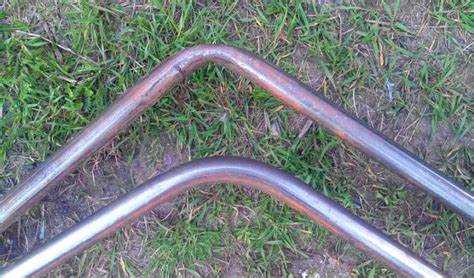

Изгиб металлической трубы может произойти в результате неправильной транспортировки, падения или чрезмерного давления. В большинстве случаев заменить такую трубу – дорого и нецелесообразно, особенно если повреждение не критичное. Выпрямить трубу своими руками можно без дорогостоящих инструментов, если подойти к задаче грамотно.
Для труб диаметром до 40 мм достаточно использования ручного рычага и жесткого упора. В качестве рычага подходит труба большего диаметра – она надевается на искривлённый участок и используется как удлинитель усилия. Упор фиксируется в тисках или закрепляется на прочной поверхности, чтобы избежать смещения во время выпрямления.
Если труба тонкостенная, есть риск её сплющивания. Чтобы этого избежать, внутрь вставляется плотно утрамбованный сухой песок или заливается вода с последующей заморозкой. Оба метода позволяют сохранить сечение трубы и избежать деформации стенок при выпрямлении.
Работу удобно проводить при температуре выше +15 °C – металл менее хрупкий и легче поддается усилию. При сильном изгибе возможно предварительное прогревание участка газовой горелкой до температуры 250–300 °C. Это снижает внутренние напряжения и повышает пластичность стали или алюминия.
Как определить степень изгиба и пригодность трубы к выпрямлению
Перед началом выпрямления необходимо точно оценить степень деформации и понять, можно ли восстановить трубу без потери прочности. Для этого выполните следующие действия:
- Положите трубу на ровную поверхность (например, лист фанеры или металлический стол) и визуально определите область изгиба. Если труба прокатывается, изгиб минимален. Если качается – угол изгиба значителен.
- Измерьте прогиб с помощью линейки и шнура. Натяните шнур вдоль прямой линии между концами трубы. В центре изгиба измерьте расстояние от шнура до поверхности трубы. Значение до 5 мм на метр длины – допустимо для выпрямления вручную.
- Оцените, деформирована ли труба по сечению. Круглая труба не должна стать овальной. Если диаметр изменился более чем на 10% – труба может потерять несущие свойства после выпрямления.
- Проверьте наличие трещин, вмятин, коррозии в месте изгиба. Любые повреждения металла снижают прочность. Труба с глубокими вмятинами (более 2 мм) или трещинами не подлежит восстановлению.
- Определите материал. Стальные и алюминиевые трубы поддаются выпрямлению, но с разной сложностью. Тонкостенные трубы из нержавеющей стали и медные часто трескаются при выправлении.
Если изгиб превышает 15 мм на метр длины, труба повреждена по сечению или имеет следы усталости металла – замените её. Попытка выпрямить такую трубу приведёт к её разрушению при нагрузке.
Какие инструменты потребуются для выпрямления металлической трубы
Для выпрямления трубы из стали или алюминия понадобится минимальный, но точный набор инструментов. В зависимости от степени и места деформации, их состав может варьироваться. Ниже приведён список основных и вспомогательных средств.
- Тиски с надёжной фиксацией – необходимы для закрепления трубы. Лучше использовать модель с прорезиненными накладками, чтобы не повредить металл.

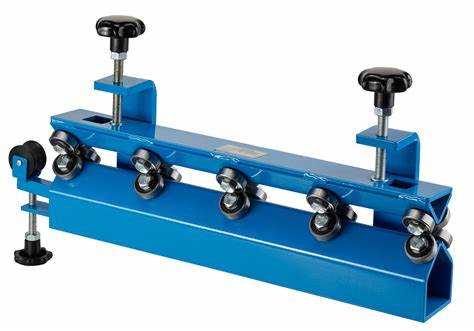

- Ручной или гидравлический трубогиб – особенно эффективен для корректировки изгибов без перегрева. Подбирается по диаметру и толщине трубы.
- Резиновый молоток – позволяет воздействовать на металл без риска образования вмятин. Используется для локальной правки после предварительного выравнивания.
- Уровень (строительный или лазерный) – нужен для контроля прямолинейности. Применяется на этапе окончательной проверки.
- Плоская поверхность длиной не менее 1,5 метров – стеклянная или металлическая плита, на которой можно визуально и с помощью уровня контролировать результат.
- Трубчатый шаблон (при наличии) – используется для сравнения выпрямленной трубы с эталоном при повторяющихся операциях.
Для труб диаметром более 40 мм может понадобиться домкрат, чтобы создать достаточное усилие на изгиб. Также при работе с толстыми стенками полезен газовый резак или строительный фен для локального нагрева металла перед выпрямлением.
Как зафиксировать трубу перед началом выпрямления
Надежная фиксация трубы – обязательный этап перед началом выпрямления, особенно если труба выполнена из стали или алюминия толщиной более 2 мм. Ослабление зажима может привести к деформации не в нужной зоне, а по всей длине изделия.
Для фиксации понадобится плотные тиски, прочно закреплённые на верстаке. Губки тисков обкладываются алюминиевыми или медными накладками, чтобы не повредить поверхность трубы. Зажимать трубу нужно не в месте изгиба, а ближе к одному из концов, чтобы не препятствовать выпрямлению основной дуги.
Если тиски отсутствуют, трубу можно прижать к деревянной балке с помощью металлических хомутов и саморезов. Балка фиксируется на устойчивой поверхности, например, на бетонной плите или полу мастерской. Трубу нужно прижимать не менее чем в двух точках на расстоянии 30–50 см от изгиба.
Перед фиксацией обязательно удалить грязь и ржавчину с места зажима. Поверхность должна быть сухой – это исключает проскальзывание при механическом воздействии. Для длинных труб более 1,5 метров рекомендуется установить дополнительную опору под свободный конец, чтобы избежать провисания и перекручивания.
Способы ручного выпрямления трубы без специальных станков
Для ручного выпрямления металлической трубы допустимого диаметра (до 40 мм) можно использовать прочную ровную поверхность и минимальный набор инструментов. Один из простых способов – прокатывание трубы по ровной металлической или бетонной плите. Трубу укладывают на бок и прокатывают, прижимая усилием рук. Важно контролировать давление и направление, постепенно уменьшая кривизну.
Если изгиб выражен слабо, можно использовать деревянный брусок и киянку. Трубу фиксируют на устойчивой поверхности, под изгиб подкладывают брус, а сверху аккуратно простукивают киянкой по выпуклой стороне изгиба. Металлический молоток не применяют – он деформирует трубу.
Для устранения локального изгиба подходит метод точечного давления. На изогнутый участок укладывают отрезок деревянного бруса, прижимают тисками или домкратом к прочному основанию, создавая обратную нагрузку. Действие повторяют, постепенно корректируя форму. Контроль прямизны ведется с помощью длинной линейки или уровня.
Если труба полая и тонкостенная, перед выпрямлением её плотно заполняют сухим песком. Это предотвращает сплющивание. Концы временно закупоривают пробками. После завершения работ песок высыпают.
Как использовать нагрев для выпрямления сильно изогнутой трубы
Перед началом процесса зафиксируйте трубу на прочном основании в тисках с прокладками из жаростойкого материала, чтобы не повредить поверхность. Участок изгиба прогревается равномерно до появления вишнёво-красного свечения (для стали). Используйте пирометр для контроля температуры: перегрев приведёт к потере прочности, особенно у тонкостенных труб.
Сразу после достижения нужной температуры плавно приложите усилие с помощью винтового домкрата, металлического рычага или трубогиба с регулируемой дугой. Не используйте резкие движения – это может вызвать растрескивание материала.
Охлаждение проводят медленно: оберните прогретый участок асбестовым покрывалом или засыпьте сухим песком. Резкое охлаждение водой допускается только для стали, не подверженной хрупкому разрушению (например, углеродистой). Алюминий и медь должны остывать естественным образом.
После остывания проверьте прямолинейность трубы с помощью натянутой нити или лазерного уровня. При необходимости повторите нагрев в другом секторе изгиба, избегая перекрёстного нагрева в одной и той же зоне более двух раз.
Что делать, если труба гнётся обратно после выпрямления
Если металлическая труба после выпрямления стремится вернуться в изогнутое состояние, это говорит о наличии остаточного напряжения в материале. Для устранения эффекта обратной деформации используйте метод термообработки: нагрейте участок до температуры 400–600 °C (в зависимости от марки стали) с последующим медленным охлаждением. Это снизит внутренние напряжения и стабилизирует форму.
Не перегревайте трубу – при температуре выше 750 °C структура металла может измениться, что приведёт к хрупкости или потере прочности. Применяйте термопару или инфракрасный пирометр для контроля температуры.
Если труба алюминиевая, нагрев следует ограничить 250–300 °C. Более высокая температура приведёт к необратимому ослаблению материала. После выравнивания и остывания трубу рекомендуется дополнительно закрепить в направляющих или использовать внешнюю оболочку, чтобы исключить повторное искривление под собственным весом или внешними нагрузками.
Также проверьте, не осталась ли деформация вне зоны видимого изгиба. Незаметные микросгибы могут давать эффект обратного изгиба после выпрямления. Используйте длинную линейку или лазерный уровень для проверки прямолинейности по всей длине трубы.
Как проверить трубу на остаточные деформации после правки
Для начала уложите трубу на идеально ровную поверхность, например, лист каленого стекла или шлифованную металлическую плиту. Между трубой и поверхностью не должно быть просветов – даже минимальный зазор свидетельствует о кривизне.
Поверните трубу вокруг её оси на 90° и повторите проверку. При наличии остаточной деформации просветы будут появляться с разных сторон. Это указывает на искривление в плоскости, отличной от изначальной.
Используйте металлическую линейку длиной не менее половины длины трубы. Плотно приложите её к боковой поверхности. Если в средней части образуется щель, значит труба осталась изогнутой в продольной плоскости.
Проверка на кручение: измерьте с помощью штангенциркуля расстояние между противоположными точками краёв трубы в начале и в конце. Разница более 1 мм на метр длины указывает на остаточное винтовое искривление.
Для контроля эллиптичности сечения используйте штангенциркуль. Измерьте диаметр трубы в двух перпендикулярных направлениях. Разница более 2% от номинального диаметра означает деформацию формы сечения.
Важно: при наличии остаточных деформаций повторите правку, сосредоточившись на конкретных участках, выявленных при проверке.
