Автоматизированная система коммерческого учета электроэнергии (АСКУЭ) – это комплекс технических и программных решений, обеспечивающий точный контроль, сбор и анализ данных о потреблении электроэнергии в режиме реального времени. Система исключает необходимость ручного снятия показаний, минимизирует потери и упрощает взаимодействие между поставщиком и потребителем электроэнергии.
Основу АСКУЭ составляют интеллектуальные счетчики, коммуникационные устройства (GSM, PLC, Ethernet), сервер сбора данных и программное обеспечение для визуализации и анализа. Информация передаётся автоматически от приборов учета к центральной системе, где обрабатывается и хранится. Погрешность учета в системах АСКУЭ составляет менее 1%, что особенно важно для промышленных предприятий и управляющих компаний.
Система позволяет оперативно выявлять превышения лимитов, несанкционированное потребление и аварийные ситуации. Согласно ПП РФ №442, установка АСКУЭ обязательна для всех объектов с максимальной мощностью более 150 кВт. Также установка системы рекомендована для жилых комплексов, где важно контролировать потребление на уровне отдельных квартир или подъездов.
Внедрение АСКУЭ дает потребителям возможность перейти на многотарифный учет, что позволяет экономить до 30% на оплате электроэнергии за счет перераспределения нагрузки на ночные часы. Для энергетических компаний АСКУЭ – инструмент для точного биллинга, контроля технических потерь и балансировки энергосистемы.
АСКУЭ: что это и как работает система учета электроэнергии
АСКУЭ – автоматизированная система коммерческого учета электроэнергии, предназначенная для точного измерения, передачи и анализа данных о потреблении электроэнергии в режиме реального времени. Она используется в многоквартирных домах, на промышленных объектах, в офисных и торговых зданиях.
Система включает интеллектуальные счетчики, контроллеры, модемы связи и серверное программное обеспечение. Счетчики фиксируют объемы потребленной энергии с высокой точностью (до 0,5S класса), контроллеры собирают информацию и передают её по защищенным каналам (GSM, Ethernet, RS-485) на сервер. Там данные обрабатываются, архивируются и доступны для анализа в интерфейсе пользователя.
Оператор получает детализацию по фазам, суточным, недельным и месячным показателям, а также сигналы о перегрузках, несанкционированном доступе и аварийных ситуациях. Благодаря этому можно оперативно выявить потери, сбои или хищения.
Для внедрения АСКУЭ требуется установка счетчиков с поддержкой цифрового протокола (например, МЭК 62056), настройка каналов связи и интеграция с облачной или локальной серверной системой. Рекомендуется использовать оборудование сертифицированных производителей, поддерживающих интеграцию с ПО на базе SCADA или специализированных CRM-систем.
Эксплуатация АСКУЭ сокращает расходы на обслуживание, повышает точность учета и обеспечивает прозрачность расчетов между поставщиком и потребителем. Система масштабируема, поддерживает удалённую диагностику и настройку параметров без выезда на объект.
Принцип действия АСКУЭ: как данные собираются и передаются
Автоматизированная система коммерческого учёта электроэнергии (АСКУЭ) обеспечивает централизованный контроль и точную фиксацию энергопотребления за счёт последовательного сбора и передачи данных от счётчиков к управляющему центру.
- Счётчики устанавливаются на вводах и отходящих линиях объекта. Предпочтение отдается приборам с интерфейсами RS-485, CAN или PLC, поддерживающим протоколы обмена (например, МЭК 62056-21, Modbus RTU).
- Измерители фиксируют параметры: активную/реактивную энергию, напряжение, ток, частоту, коэффициент мощности, качество напряжения.

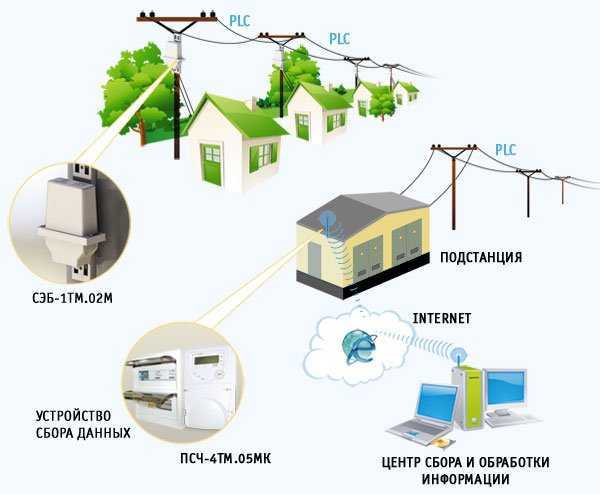

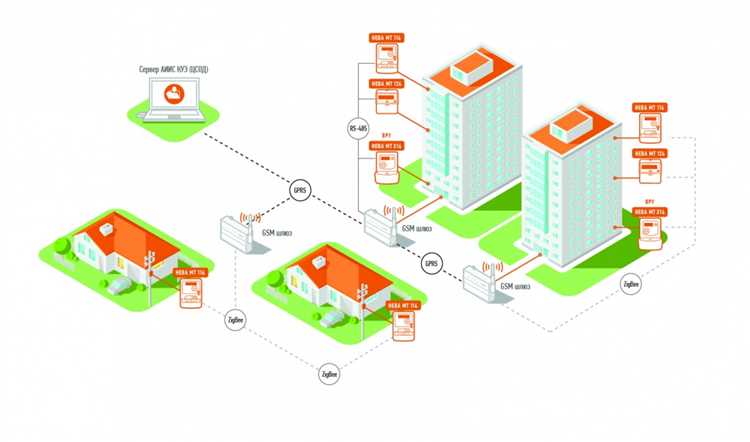

- Данные в цифровом виде передаются через проводные (витая пара, силовой кабель) или беспроводные (GSM, GPRS, NB-IoT, радиоканал) каналы на сборные устройства – концентраторы данных.
- Концентраторы агрегируют информацию, синхронизируют время, устраняют дублирование пакетов и передают данные на сервер АСКУЭ через VPN или выделенный канал связи.
- На сервере происходит обработка, архивирование, анализ и визуализация данных. Для защиты используются криптографические протоколы (TLS, VPN, аппаратное шифрование модемов).
Для минимизации потерь и повышения точности рекомендовано использовать многотарифные счётчики с классом точности не ниже 1.0 и периодом опроса не более 15 минут. Надёжность системы обеспечивается резервированием каналов связи, регулярным обновлением прошивок оборудования и контролем качества передаваемой информации.

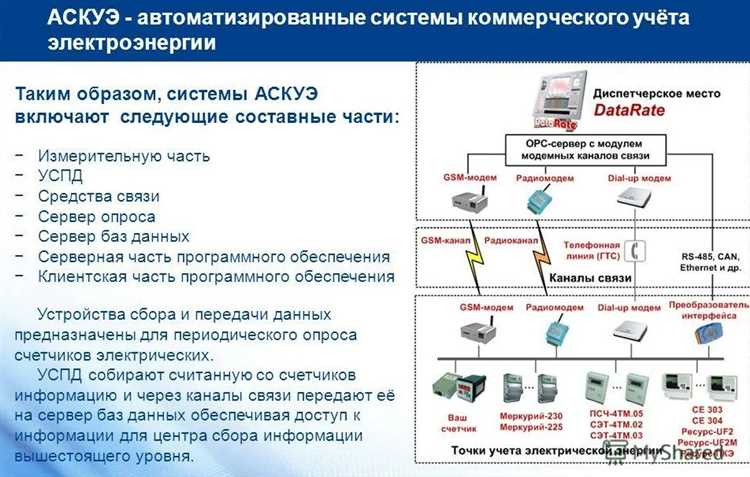

Какие устройства входят в состав АСКУЭ и за что они отвечают
Концентраторы данных служат для сбора информации от группы счетчиков и передачи ее в верхний уровень системы. Эти устройства подключаются по интерфейсам RS-485, PLC или радиоканалу и обеспечивают буферизацию данных при потере связи с сервером.
Коммуникационные модули обеспечивают связь между компонентами системы. В зависимости от условий эксплуатации используются GSM/3G/4G-модули, Ethernet-адаптеры или радиомодули. Выбор зависит от стабильности связи и удаленности объекта.
Сервер сбора и хранения данных – центральный элемент, который принимает и обрабатывает всю поступающую информацию. Он управляет запросами, хранит архивы, контролирует корректность данных, формирует отчеты и обеспечивает интеграцию с другими системами (например, ERP или биллинговыми платформами).
ПО верхнего уровня используется для визуализации, аналитики и управления. Через интерфейс операторы получают доступ к текущим показаниям, графикам нагрузки, событиям и журналам. Также реализуется дистанционное отключение и настройка счетчиков.
Источник бесперебойного питания (ИБП) применяется для защиты ключевых компонентов системы от перебоев электроснабжения. Особенно критичен для серверов, концентраторов и каналов связи.

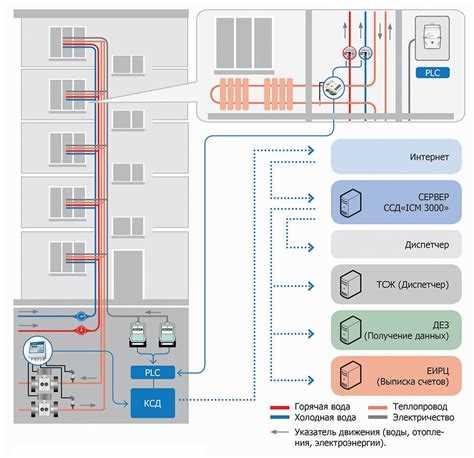

Порядок установки АСКУЭ в многоквартирном доме
1. Инициатива и согласование. Установка АСКУЭ начинается с решения общего собрания собственников. Необходимо минимум 50% голосов +1 от общего числа голосов для принятия решения. Протокол собрания оформляется письменно и содержит перечень работ, сроки и источники финансирования.
2. Выбор подрядной организации. Выбирается лицензированная компания, имеющая опыт установки автоматизированных систем учета. При заключении договора важно указать ответственность за монтаж, пусконаладку, передачу данных в сетевую организацию и последующее обслуживание оборудования.
3. Обследование электрохозяйства. Специалисты проводят технический аудит: проверяют состояние вводных щитов, трасс кабелей, возможность установки счетчиков с модулем передачи данных. При необходимости – модернизируют существующие распределительные щиты и вводно-распределительные устройства (ВРУ).
4. Монтаж оборудования. Устанавливаются многотарифные счетчики с интерфейсами RS-485, PLC или GSM, модемы, концентраторы сбора данных. В некоторых случаях – шкафы учета на этажах. Устройства объединяются в единую сеть и подключаются к серверу сбора и обработки информации.
5. Интеграция с энергоснабжающей организацией. После установки выполняется настройка передачи данных в систему поставщика электроэнергии. Это включает регистрацию приборов учета в информационной системе, проверку точности измерений и фиксацию начальных показаний.
6. Ввод в эксплуатацию. Осуществляется совместно с представителями управляющей компании, подрядчика и энергоснабжающей организации. Подписывается акт ввода в эксплуатацию, после чего начинается автоматизированный сбор данных и расчёт потребления по каждому лицевому счету.
7. Обслуживание и контроль. Заключается договор на техническое сопровождение системы: периодическая поверка, обновление прошивок, замена неисправных модулей. Ответственность за бесперебойную работу АСКУЭ, как правило, закрепляется за управляющей компанией или специализированной сервисной службой.
Как снимаются и проверяются показания счетчиков в АСКУЭ
Система АСКУЭ обеспечивает автоматизированный сбор показаний с приборов учета электроэнергии по каналам связи, исключая необходимость ручного обхода. Счетчики оснащаются интерфейсами RS-485, PLC или GSM/GPRS-модемами для передачи данных в концентраторы или напрямую в центр сбора.
Передача показаний осуществляется в установленные интервалы времени – обычно каждые 30 минут или час. Значения сохраняются в энергонезависимой памяти счетчика и поступают в систему через протоколы связи, такие как MODBUS, IEC 62056-21 или DLMS/COSEM. Для защиты используются цифровые подписи и шифрование данных.
Проверка достоверности показаний производится на нескольких уровнях:
- Сравнение текущих данных с предыдущими значениями и типовыми суточными профилями нагрузки.
- Контроль наличия и времени последней передачи данных – при разрыве связи система сигнализирует о сбое.
- Анализ событий в памяти счетчика: вскрытие крышки, отключение питания, попытки вмешательства в прошивку.

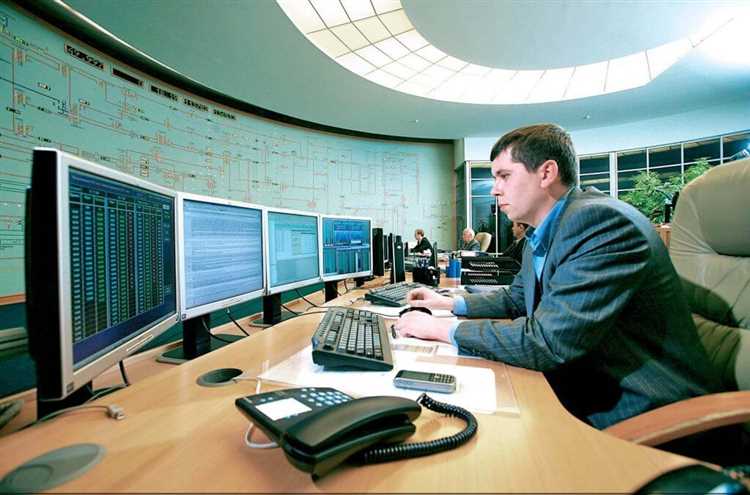

Операторы системы используют программные модули для визуализации показаний и формирования отчетов. Все отклонения автоматически попадают в журнал инцидентов с временными метками и кодами ошибок. Повторный опрос устройства может быть инициирован вручную из интерфейса системы.
Для подтверждения корректности используется параллельный опрос по резервному каналу или локальное считывание данных через оптопорт с использованием сервисного терминала. Такие операции регламентируются методиками поверки, одобренными Росстандартом.
Чем отличается АСКУЭ от обычных методов учета электроэнергии
АСКУЭ (автоматизированная система коммерческого учета электроэнергии) принципиально отличается от традиционного учета как по архитектуре, так и по функционалу. Ниже представлены ключевые различия, на которые следует обратить внимание при выборе подходящей системы.
- Способ сбора данных: В АСКУЭ показания собираются автоматически с приборов учета в реальном времени или по заданному графику. Обычные методы требуют ручного снятия показаний с помощью обхода потребителей или визуального контроля.
- Частота обновления информации: АСКУЭ позволяет получать данные с интервалом от 15 минут до 1 часа, обеспечивая точную картину потребления. При ручном учете показания фиксируются, как правило, один раз в месяц, что не позволяет оперативно реагировать на отклонения и потери.
- Контроль потерь: В АСКУЭ интегрированы алгоритмы обнаружения хищений, обратной фазы, разрывов цепей и других аномалий. При традиционном учете потери выявляются только по итогам месяца и зачастую с запозданием.
- Доступ к данным: В системах АСКУЭ данные доступны через защищённый веб-интерфейс или специальное ПО. При ручном учете доступ ограничен бумажными журналами или локальными Excel-файлами.
- Масштабируемость: АСКУЭ легко интегрируется в энергосистемы разного масштаба: от частного дома до региональной сети. Ручной учет требует пропорционального увеличения персонала и времени при расширении инфраструктуры.
- Аналитика и отчетность: АСКУЭ формирует отчеты по заданным параметрам: по времени, группам потребителей, нагрузке. Вручную это требует значительных затрат ресурсов и времени, не гарантируя точности.
- Управление нагрузкой: Некоторые комплексы АСКУЭ поддерживают функции отключения/включения нагрузки дистанционно. При традиционном учете такое возможно только при физическом доступе к объекту.
Для объектов с высоким энергопотреблением или распределённой структурой установка АСКУЭ позволяет снизить операционные издержки, сократить потери и повысить прозрачность энергопотребления. При этом внедрение требует грамотного проектирования и квалифицированного обслуживания.
Что делать при сбое в работе АСКУЭ или потере данных
1. Проверка физического подключения оборудования
Убедитесь в целостности кабелей, наличии питания у счетчиков и корректной работе модемов. При наличии индикации на приборах проверьте статус связи – часто светодиоды сигнализируют о неполадках (например, мигающий красный индикатор указывает на отсутствие связи с сервером).
2. Диагностика программного обеспечения
Зайдите в программный интерфейс АСКУЭ. Проверьте журнал событий: отметки об ошибках связи, сбоях в работе драйверов или несанкционированном доступе. Обратите внимание на время последней успешной передачи данных. При необходимости перезапустите сервисы опроса или интерфейсные модули.
3. Проверка связи с сервером
Проверьте доступность сервера сбора данных (SCADA или сервер OPC) по IP-адресу. Выполните пинг и трассировку маршрута. Потери пакетов или длительная задержка – признаки сетевых проблем, требующих участия сетевого администратора.
4. Восстановление архивов данных
Если сбой привёл к потере показаний, запросите данные из энергонезависимой памяти самого счетчика через ручной опрос. Большинство современных моделей сохраняют архивы за 30–60 дней. Используйте специализированное ПО (например, «Консул», «Энергосфера», «СЭТ») для считывания журналов и журналов нарушений.
5. Фиксация инцидента и уведомление поставщика
Задокументируйте сбой: дата, время, характер проблемы, предпринятые действия. Уведомите поставщика электроэнергии, особенно если сбой может повлиять на точность расчётов. Передайте архивные данные вручную для предотвращения некорректных начислений.
6. Профилактика повторных сбоев
Проведите анализ причин: перепады напряжения, сбои питания, ошибки конфигурации оборудования. Установите источники бесперебойного питания (ИБП), настройте резервное копирование и автоматический перезапуск сервисов. Регулярно обновляйте прошивки приборов и программное обеспечение системы.
Как получить доступ к показаниям АСКУЭ через интернет или приложение
Для получения удаленного доступа к данным АСКУЭ необходима авторизация в системе, предоставляемой вашим поставщиком электроэнергии. Большинство энергосбытовых компаний предлагают личный кабинет на официальном сайте и мобильные приложения (например, «Мой Энергосбыт», «Личный кабинет клиента», «АСКУЭ Онлайн»).
Первый шаг – регистрация. Потребуется номер лицевого счета, адрес подключения и иногда номер счетчика. Указанные данные верифицируются системой, после чего создается учетная запись.
Второй шаг – привязка прибора учета. В большинстве случаев это происходит автоматически по базе данных. Если устройство не определяется, необходимо вручную ввести серийный номер или обратиться в техническую поддержку.
После входа отображаются текущие показания, графики потребления, информация о перерасчетах, задолженностях и переданных данных. Обновление происходит автоматически с заданной периодичностью, например, раз в сутки или при передаче с контроллера по GSM/PLC-сетям.
Рекомендация: при использовании мобильного приложения включите push-уведомления – это позволит оперативно получать информацию о превышении лимитов, сбоях или сроках оплаты. Некоторые приложения позволяют экспортировать отчеты в PDF или Excel для анализа.
Важно: если данные недоступны, убедитесь, что прибор передает сигналы, а связь с сервером АСКУЭ активна. В случае технических неполадок обращайтесь в обслуживающую организацию, указанную в договоре энергоснабжения.
Вопрос-ответ:
Что такое АСКУЭ и для чего нужна эта система?
АСКУЭ — это автоматизированная система, которая собирает и обрабатывает данные об использовании электроэнергии. Она позволяет контролировать расход электричества в реальном времени, что помогает выявлять неэффективное потребление, снижать потери и оптимизировать расходы. Такие системы применяются в жилых домах, предприятиях и энергосетях для точного учета и анализа.
Какие основные компоненты входят в состав системы АСКУЭ?
Система состоит из нескольких частей: приборов учета с функцией передачи данных, коммуникационных каналов (например, радиосвязь или проводные сети), центра обработки информации и программного обеспечения для анализа полученной информации. Счетчики фиксируют потребление, передают данные в центр, где они обрабатываются и становятся доступны для мониторинга и отчетности.
Как происходит передача данных в системе АСКУЭ?
Данные с измерительных приборов передаются автоматически с помощью различных технологий — это может быть радиоканал, интернет, мобильная связь или специализированные сети. Такой подход исключает необходимость ручного снятия показаний и снижает риск ошибок. При этом информация поступает в центральный сервер, где она хранится и обрабатывается.
Какие преимущества дает установка АСКУЭ для потребителей электроэнергии?
Установка системы позволяет получать точные и своевременные данные о потреблении, что помогает контролировать расходы и планировать их. Пользователи могут видеть свою статистику в удобном виде, своевременно обнаруживать неисправности или утечки, а также получать более прозрачные счета. Для организаций это также способ повысить надежность учета и снизить финансовые риски.
В каких сферах чаще всего применяется АСКУЭ и почему?
АСКУЭ широко используется в жилом секторе, на промышленных предприятиях и в коммунальных службах. В жилых домах система помогает управлять расходами и контролировать энергопотребление. На производстве — отслеживать загрузку оборудования и выявлять неэффективные процессы. Для коммунальных служб это инструмент контроля распределения электроэнергии и выявления потерь в сетях.
Что такое АСКУЭ и для чего она нужна?
АСКУЭ — это система, предназначенная для автоматического сбора данных о потреблении электроэнергии. Она позволяет контролировать использование электричества в различных объектах без необходимости ручного снятия показаний с приборов учета. Такая система помогает своевременно получать информацию о расходе энергии, анализировать её и выявлять возможные отклонения или утечки.
