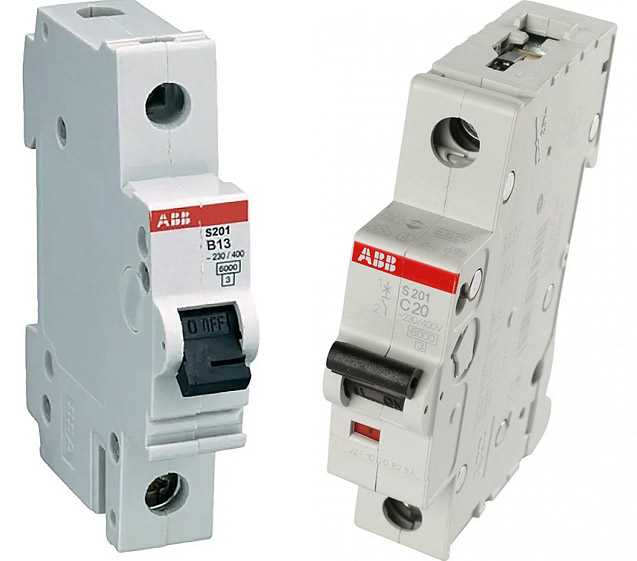

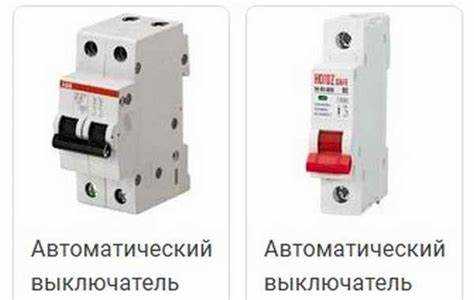

Автоматический выключатель на 20 ампер рассчитан на защиту электрических цепей от перегрузки и короткого замыкания. Основной параметр, определяющий допустимую мощность нагрузки, – это номинальный ток и напряжение сети. В однофазной сети 220 В максимальная активная мощность определяется по формуле: P = I × U. При токе 20 А и напряжении 220 В получаем: 20 × 220 = 4400 Вт или 4,4 кВт.
Если речь идет о трёхфазной сети 380 В, расчет производится с учетом коэффициента √3 (около 1,73). Формула: P = √3 × U × I. В этом случае: 1,73 × 380 × 20 = 13 148 Вт или 13,1 кВт. Это значение справедливо для симметричной нагрузки по всем фазам.
Важно учитывать, что расчетные значения предполагают активную нагрузку без учёта коэффициента мощности (cos φ). Для приборов с индуктивной нагрузкой (двигатели, трансформаторы) мощность будет ниже. При cos φ = 0,8 фактическая активная мощность в однофазной сети составит 4,4 × 0,8 = 3,52 кВт.
Подключение оборудования суммарной мощностью, близкой к максимально допустимой, допустимо только при условии равномерного распределения нагрузки и отсутствия пусковых токов, превышающих номинал автомата. Для устройств с высокими пусковыми токами рекомендуется выбирать автоматы с характеристикой типа C или D и запасом по току.
Как рассчитать мощность в киловаттах при 20 амперах и 220 вольтах
Для расчёта активной мощности в киловаттах используется формула: P = I × U, где I – сила тока в амперах, U – напряжение в вольтах. При токе 20 А и напряжении 220 В получаем: 20 × 220 = 4400 ватт, или 4,4 кВт.
Если в цепи присутствует переменный ток, важно учитывать коэффициент мощности (cos φ), особенно при подключении индуктивной нагрузки. Для бытовых электроприборов, таких как нагреватели или освещение, можно принять cos φ ≈ 1. Тогда расчёт остаётся прежним: 4,4 кВт.
При работе с оборудованием, имеющим cos φ менее 1 (например, электродвигатели), итоговая активная мощность будет ниже. Например, при cos φ = 0,8 расчёт будет таким: 20 × 220 × 0,8 = 3520 ватт, или 3,52 кВт.
Понимание типа нагрузки критично при подборе автоматов, чтобы исключить перегрузку цепи. Не учитывать cos φ допустимо только при расчётах для purely активных нагрузок.
Влияние коэффициента мощности на расчет нагрузки
Коэффициент мощности (cos φ) отражает соотношение между активной и полной мощностью в цепи переменного тока. При расчёте нагрузки на автоматический выключатель на 20 ампер при напряжении 220 В нельзя ограничиваться только током: необходимо учитывать реальную активную мощность, потребляемую оборудованием.
Формула расчёта активной мощности: P = U × I × cos φ. При cos φ = 1 (идеальная нагрузка) мощность составит 220 В × 20 А × 1 = 4,4 кВт. Однако при cos φ = 0,7 результат снизится до 3,08 кВт. Это означает, что тот же ток при худшем коэффициенте мощности даст меньше полезной энергии, но нагрузка на автомат останется прежней.
При проектировании цепей важно учитывать cos φ конкретного оборудования. Например, электродвигатели и сварочные аппараты часто имеют cos φ в диапазоне 0,6–0,85. Если игнорировать этот параметр, можно ошибочно завысить расчетную мощность или перегрузить автомат.
Рекомендуется использовать корректировочный множитель, равный фактическому значению cos φ, при пересчёте нагрузки. Для систем с переменной нагрузкой следует предусматривать запас по току и устанавливать автоматы с учетом наихудшего коэффициента мощности, чтобы исключить ложные срабатывания.
Максимальная допустимая мощность при подключении однофазной нагрузки

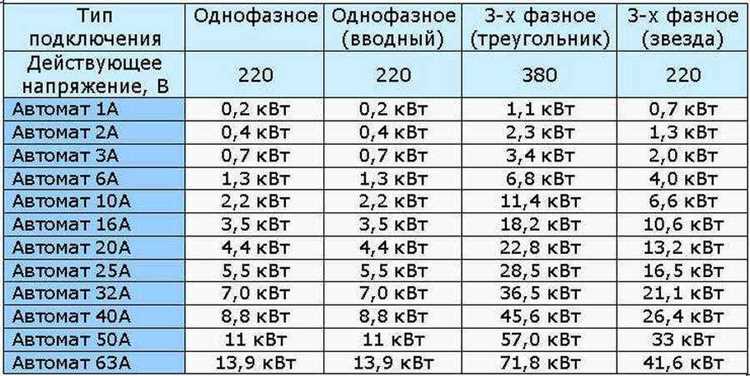

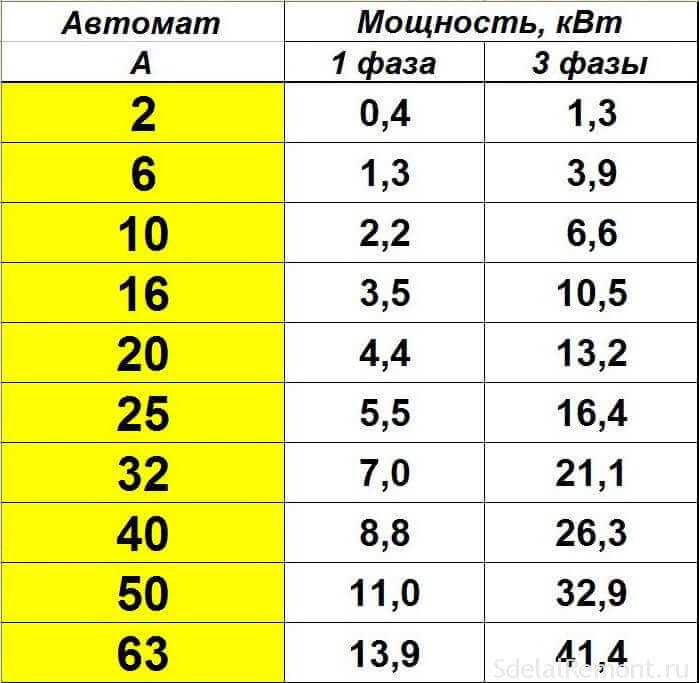

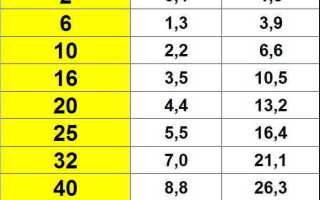

При однофазной сети 220 В автоматический выключатель на 20 ампер способен выдерживать максимальную нагрузку мощностью до 4,4 кВт. Расчёт производится по формуле: P = U × I, где U – напряжение (220 В), I – ток (20 А). Важно учитывать, что это теоретический максимум, не включающий коэффициент запаса и пусковые токи.
Рекомендуемая мощность для стабильной и безопасной работы – не более 3,5–4,0 кВт. Это снижает риск срабатывания автомата при кратковременных пиковых нагрузках и обеспечивает долговечность проводки. При использовании устройств с высоким пусковым током, например, компрессоров или насосов, необходимо учитывать кратковременное превышение тока – до 2–3 крат от номинального значения. В таких случаях рекомендуется применять автоматы с характеристикой типа C или D.
Сечение проводника, подключённого к автомату на 20 А, должно быть не менее 2,5 мм² при использовании медного кабеля. При прокладке кабеля в условиях повышенной температуры или в пучках требуется корректировка расчётов с учётом коэффициентов снижения допустимой мощности.

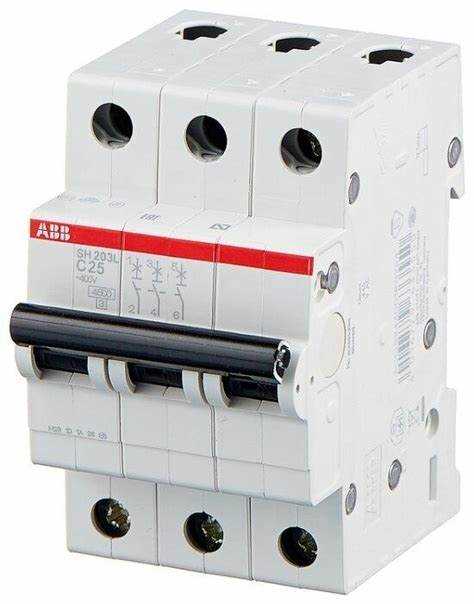

Особенности расчета для трёхфазной сети с автоматом на 20 А
При расчёте мощности в трёхфазной сети с автоматическим выключателем на 20 ампер необходимо учитывать линейное напряжение 380 В и коэффициент мощности нагрузки (cosφ). Формула для активной мощности: P = √3 × U × I × cosφ. Подставляя значения: P = 1.73 × 380 В × 20 А × cosφ.
При cosφ = 1 (активная нагрузка) результат составит 13.144 кВт. Если нагрузка содержит реактивную составляющую, например cosφ = 0.8, мощность снизится до 10.515 кВт. Учитывая пусковые токи оборудования, допустимая мощность может быть ещё ниже.
Проводка должна соответствовать длительному току 20 А в трёхфазной схеме, что требует использования кабеля с сечением не менее 2.5 мм² (медь), но предпочтительно 4 мм² для запаса по нагреву. Автомат не должен работать на пределе – оптимальная рабочая нагрузка составляет 70–80% от номинала, то есть 9–10.5 кВт при cosφ = 1.
При наличии несимметричной нагрузки важно проверять распределение тока по фазам, чтобы исключить перегрузку одного полюса автомата. В системах с нейтралью следует учитывать возможность перекоса фаз при подключении однофазных потребителей.
Что произойдёт при превышении расчетной мощности автомата
Автоматический выключатель на 20 ампер рассчитан на работу с нагрузкой, не превышающей 4,4 кВт при напряжении 220 В. Превышение этого порога запускает защитный механизм, но последствия зависят от характера и длительности перегруза.
- Кратковременное превышение мощности (например, до 5 кВт на доли секунды) может не вызвать мгновенного срабатывания автомата. Однако, повторяющиеся скачки приводят к ускоренному износу теплового расцепителя.
- При устойчивой нагрузке свыше 4,4 кВт, например 5,5–6 кВт, автомат сработает через несколько минут. За это время кабель может нагреться до температуры выше допустимой, особенно при сечении менее 2,5 мм², что создаёт риск плавления изоляции.
- Если нагрузка превышает 7 кВт, отключение произойдёт быстрее – в течение нескольких секунд. Однако, если автомат неисправен или неправильно подобран, возможно перегревание контактов и образование дуги.
Для исключения опасных последствий:
- Не подключайте к линии с автоматом на 20 А мощные бытовые приборы одновременно (например, бойлер и электроплиту).
- Проверяйте соответствие сечения кабеля току нагрузки. Для 20 А минимально допустимое сечение – 2,5 мм² медного провода.
- Используйте автоматы только с корректной характеристикой срабатывания (например, тип C для бытовых нагрузок).
- Регулярно проверяйте состояние автоматов и клемм в щитке – ослабленные контакты ускоряют перегрев.
Превышение мощности – не просто отключение питания, а потенциальный источник возгорания и выхода оборудования из строя. Контроль за потребляемой мощностью – ключ к безопасности электросети.
Примеры бытовых и промышленных нагрузок на автомат 20 А
Автоматический выключатель на 20 ампер при напряжении 220 В способен выдерживать нагрузку до 4,4 кВт. В домашних условиях это позволяет подключать мощные приборы, такие как электрическая духовка (до 3,5 кВт), стиральная машина (от 2 до 2,5 кВт) или посудомоечная машина (примерно 2 кВт). Однако одновременная работа нескольких таких устройств на одной линии приведёт к перегрузке, поэтому важно учитывать суммарную мощность.
Для электроплит с потреблением до 7 кВт требуется отдельный автомат на 32 А, так как 20-амперный выключатель отключится при превышении допустимого тока. Также нельзя объединять в одну группу электрочайник (2,2 кВт), микроволновку (1,2 кВт) и кофемашину (1,5 кВт), если они работают одновременно – суммарная мощность превысит предел.
В промышленной среде автомат 20 А может использоваться для подключения одного электродвигателя мощностью до 3 кВт с учётом пусковых токов и соответствующей категории применения. Также допустимо подключение сварочного инвертора мощностью до 4 кВт при условии отсутствия других нагрузок на линии. Осветительные цепи с десятками светильников по 100–150 Вт также попадают в допустимый диапазон.
Всегда следует учитывать длительность нагрузки, пусковые токи и запас по току для надёжной работы автомата. Превышение по току даже на 1–2 ампера в течение продолжительного времени приведёт к отключению и может свидетельствовать о необходимости установки автомата на 25 А с соответствующим сечением проводки.
