Для расчёта мощности по силе тока на трехфазной линии необходимо учитывать номинальное напряжение и коэффициент мощности нагрузки. При стандартном напряжении 400 В и коэффициенте мощности, близком к 1, формула для определения мощности (кВт) выглядит так: Р = √3 × U × I × cosφ / 1000, где U – напряжение в вольтах, I – сила тока в амперах, cosφ – коэффициент мощности.
Для автомата на 50 ампер при напряжении 400 В и cosφ = 1 максимальная мощность составляет около 34,6 кВт. Если нагрузка индуктивная или емкостная с cosφ ниже 1, реальная мощность будет пропорционально меньше. Такой автомат подходит для подключения промышленного оборудования средней мощности и многозонального освещения.
При проектировании электрических схем важно учитывать не только номинал автомата, но и характеристики нагрузки. Для повышения надежности рекомендуется использовать запас по току минимум 10-15%, особенно если нагрузка имеет пусковые токи. Это позволит избежать ложных срабатываний и продлить срок службы электрооборудования.
Как рассчитать мощность нагрузки на 50 А трехфазном автомате
Для трехфазной системы с напряжением 380 В и током 50 А расчет мощности выполняется по формуле:
P = √3 × U × I × cos φ,
где P – мощность в ваттах, U – линейное напряжение (380 В), I – сила тока (50 А), cos φ – коэффициент мощности нагрузки.
При косинусе φ, равном 1 (идеальная нагрузка без реактивной составляющей), мощность составит:
Р = 1,732 × 380 × 50 × 1 = 32 908 Вт или примерно 32,9 кВт.
Если нагрузка индуктивная или емкостная и cos φ, например, равен 0,8, реальная активная мощность уменьшится:
Р = 1,732 × 380 × 50 × 0,8 = 26 326 Вт или 26,3 кВт.
Рекомендуется учитывать коэффициент запаса 10–15% для безопасной эксплуатации автомата и предотвращения перегрузок.
Таким образом, трехфазный автомат на 50 А при напряжении 380 В способен надежно обслуживать нагрузку до 26–33 кВт в зависимости от cos φ.
Влияние напряжения сети на расчет киловатт при 50 амперах
Мощность в киловаттах, которую способен пропускать трехфазный автомат на 50 ампер, напрямую зависит от напряжения сети. Формула расчёта активной мощности: P = √3 × U × I × cos φ, где P – мощность в ваттах, U – фазное напряжение, I – ток в амперах, cos φ – коэффициент мощности.
При стандартном напряжении 380 В (межфазное напряжение) и токе 50 А, мощность будет приблизительно равна 32,7 кВт при cos φ = 1. Если напряжение сети ниже, например 360 В, мощность снизится до 31 кВт. При увеличении напряжения до 400 В мощность возрастёт до 34,6 кВт. Значит, при расчёте нагрузки важно учитывать именно фактическое напряжение, а не номинальное.
В бытовых и промышленных условиях коэффициент мощности редко достигает единицы, чаще он находится в диапазоне 0,85–0,95. При cos φ = 0,9 и напряжении 380 В мощность снизится до примерно 29,5 кВт. Это следует учитывать для корректного подбора автомата и предохранителей.
Резкие колебания напряжения влияют на точность расчёта и безопасность эксплуатации оборудования. Рекомендуется использовать измерительные приборы для определения реального напряжения перед расчетом мощности. Для проектирования систем с автоматами 50 А следует брать напряжение с запасом, учитывая возможные просадки и скачки.
Различия между расчетом для 380 В и 400 В трехфазной системы
Для трехфазной системы с автоматом на 50 А мощность рассчитывается по формуле P = √3 × U × I × cos φ. В случае напряжения 380 В и коэффициента мощности 1 мощность составит:
P = 1,732 × 380 В × 50 А = 32,9 кВт
При напряжении 400 В та же формула дает:
P = 1,732 × 400 В × 50 А = 34,6 кВт
Разница в расчетах обусловлена изменением линейного напряжения, что напрямую влияет на мощность нагрузки при одинаковом токе. Это особенно важно при подборе автоматических выключателей и проектировании электроустановок, где мощность определяет выбор проводников и защитных устройств.
Рекомендуется учитывать фактическое напряжение в сети, поскольку в некоторых регионах 380 В – устаревший стандарт, а современные установки переходят на 400 В. Это изменение влияет на допустимые нагрузки и снижает риск перегрузок при тех же номиналах автомата.
При расчете нагрузки для 50 А трехфазного автомата на 380 В следует ориентироваться на 32,9 кВт, на 400 В – на 34,6 кВт. Это знание необходимо для точного распределения мощностей и оптимального выбора оборудования.
Применение коэффициента мощности при вычислении киловатт
Для трехфазной системы с автоматом на 50 А важно учитывать коэффициент мощности (cos φ) при определении реальной мощности в киловаттах. Мощность по формуле рассчитывается как P = √3 × U × I × cos φ, где U – линейное напряжение (обычно 380 В), I – ток в амперах, cos φ – коэффициент мощности нагрузки.
При cos φ = 1 (идеальная нагрузка) мощность на 50 А составляет примерно 32,9 кВт (P = 1,732 × 380 × 50 × 1). Однако для большинства индуктивных нагрузок (двигатели, трансформаторы) cos φ варьируется от 0,7 до 0,95, что существенно снижает реальную мощность. При cos φ = 0,8 мощность снизится до 26,3 кВт.
Для точного расчета нагрузки обязательно измерять или использовать нормативное значение cos φ конкретного оборудования. Это позволит подобрать автоматический выключатель с правильным запасом и избежать перегрузок. Если коэффициент мощности неизвестен, рекомендуется применять среднее значение 0,85 для промышленных и бытовых нагрузок.
В системах с компенсирующими устройствами коэффициент мощности может быть близок к единице, что увеличивает полезную мощность на том же токе. Важно учитывать этот параметр при проектировании электросети и выборе аппаратуры защиты для оптимального использования мощности и безопасности.
Практические примеры расчета мощности для 50 А автоматов
Для трехфазной цепи с автоматом на 50 А и напряжением 400 В мощность рассчитывается по формуле: P = √3 × U × I × cosφ. При коэффициенте мощности cosφ = 0,9 расчет будет выглядеть так: P = 1,732 × 400 В × 50 А × 0,9 = 31 176 Вт, или примерно 31,2 кВт.
Если нагрузка индуктивная или емкостная, например электродвигатель с cosφ = 0,8, мощность уменьшится: P = 1,732 × 400 × 50 × 0,8 = 27 712 Вт (27,7 кВт). При расчетах важно учитывать именно рабочий коэффициент мощности нагрузки.
Для резистивных нагрузок, где cosφ ≈ 1 (например, нагревательные элементы), мощность максимально приближается к теоретической: P = 1,732 × 400 × 50 × 1 = 34 640 Вт (34,6 кВт). В этом случае автомат на 50 А способен обеспечить такую мощность без риска перегрузки.
Если напряжение в сети 380 В, расчет по той же формуле с cosφ = 0,9 даст мощность: P = 1,732 × 380 × 50 × 0,9 ≈ 29 600 Вт (29,6 кВт). При проектировании систем учитывайте реальное рабочее напряжение для точного расчета.
При выборе автомата с номиналом 50 А для подключения оборудования с заявленной мощностью свыше 30 кВт, необходимо проверить рабочий коэффициент мощности и характер нагрузки. При сильно реактивных нагрузках рекомендуется подбирать автомат с запасом по току или устанавливать коррекцию коэффициента мощности.
Ограничения и безопасность при эксплуатации 50 амперного автомата
Автоматический выключатель на 50 ампер предназначен для защиты электрических цепей с током нагрузки до 50 А при заданном напряжении и типе сети. При трехфазном подключении важно учитывать несколько ключевых ограничений и правил безопасности.
- Максимальная мощность нагрузки: при напряжении 380 В и токе 50 А максимально допустимая мощность нагрузки не должна превышать 32,7 кВт (P = √3 × U × I × cosφ, где cosφ ≈ 1).
- Тип нагрузки: автомат рассчитан на определённый тип нагрузки (индуктивная, резистивная). Для нагрузок с большим пусковым током (например, двигатели) требуется корректировка с учётом коэффициента запуска.
- Температурный режим: нагрев автомата выше допустимых значений приводит к снижению его защитных свойств. Необходимо избегать установки в местах с высокой температурой или обеспечивать вентиляцию.
- Точность подбора проводников: сечение кабеля должно соответствовать расчетному току, учитывая длительную нагрузку. Для 50 А обычно применяется медный провод 10-16 мм², в зависимости от условий прокладки.

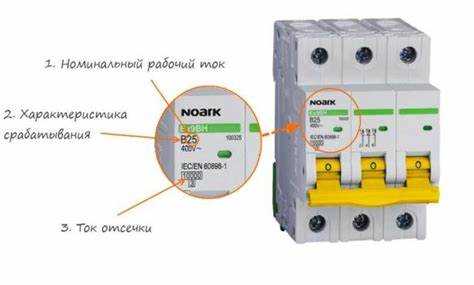

- Защита от короткого замыкания и перегрузок: автомат должен срабатывать при токах выше номинала, но не допускать ложных отключений при кратковременных пусковых токах. Рекомендуется выбирать автоматы с характеристикой, подходящей для конкретной нагрузки (например, тип C или D).
- Регулярно проверять состояние контактов автомата – окисление и слабое соединение повышают сопротивление и приводят к перегреву.
- Обеспечить правильное подключение фаз и нуля с соблюдением полярности для предотвращения срабатывания при нормальной работе.
- Использовать автомат только в пределах указанных технических параметров, исключая превышение номинального тока более чем на 10%.
- При изменении конфигурации нагрузки или модернизации электросети обязательно перепроверять соответствие автомата новым условиям эксплуатации.
- Не использовать 50 амперный автомат в цепях с постоянным током без дополнительного оборудования – они рассчитаны на переменный ток.
Вопрос-ответ:
Сколько киловатт можно подключить к 50-амперному трёхфазному автомату?
Для 50-амперного трёхфазного автомата максимальная мощность рассчитывается по формуле P = √3 × U × I × cos φ. При стандартном напряжении 380 В и коэффициенте мощности около 1, мощность будет примерно 33 киловатта.
Почему для трёхфазной сети нельзя просто умножить амперы на напряжение и получить киловатты?
В трёхфазной системе важна не только сила тока и напряжение, но и способ соединения фаз, а также коэффициент мощности нагрузки. Для расчёта используется формула с корнем из трёх, так как ток и напряжение смещены по фазе. Без учёта этих параметров результат будет неточным.
Как правильно определить мощность нагрузки для трёхфазного автомата на 50 ампер?
Для точного определения мощности необходимо знать напряжение в сети и коэффициент мощности оборудования. Обычно для промышленного оборудования берут 380 В и cos φ около 0.9–1. Используя формулу P = √3 × U × I × cos φ, подставляют данные и получают мощность. Это позволяет подобрать защиту с нужными параметрами.
Какие риски, если нагрузка превысит допустимые киловатты на 50-амперном трёхфазном автомате?
Если мощность нагрузки превышает допустимую для автомата, это приводит к перегрузке линии, что вызывает нагрев проводников, срабатывание автомата или даже повреждение оборудования. В худшем случае возможен пожар из-за перегрева. Поэтому важно точно рассчитывать максимальную нагрузку и подбирать защитные устройства соответственно.
Можно ли использовать автомат на 50 ампер для электродвигателя мощностью 35 киловатт в трёхфазной сети?
Для электродвигателя мощностью 35 киловатт при напряжении 380 В и cos φ около 1 ток нагрузки будет примерно 53 ампера, что чуть выше номинала автомата на 50 ампер. В таком случае автомат может не обеспечивать надёжную защиту и срабатывать преждевременно. Лучше выбрать автомат с большим током с учётом пусковых токов двигателя.
