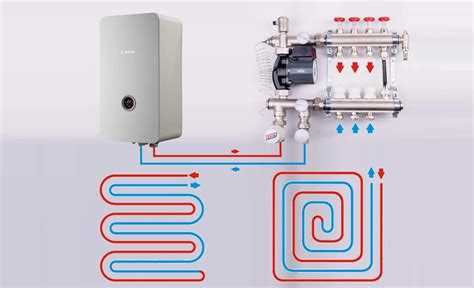

Выбор автоматического выключателя для системы «теплый пол» напрямую зависит от потребляемой мощности нагревательного элемента и параметров электросети. Средняя мощность однослойного электрического пола варьируется от 100 до 200 Вт на квадратный метр. Для расчёта силы тока необходимо разделить общую мощность на напряжение сети – обычно это 230 В.
Например, при площади теплого пола 10 м² и мощности 150 Вт/м² общая нагрузка составит 1500 Вт. Делим 1500 Вт на 230 В – получаем приблизительно 6,5 А. С учётом пусковых токов и резерва, рекомендуется выбирать автомат с номиналом на 10 А.
Автомат на 16 А часто используется для большей площади или при повышенной мощности пола. Такой выбор обеспечивает защиту от перегрузок и коротких замыканий, а также сохраняет запас по току для безопасности и долговечности оборудования.
Важно учитывать не только ток нагрузки, но и характеристики проводки. Для автоматов на 10–16 А обычно применяют медные кабели с сечением от 1,5 до 2,5 мм², что гарантирует стабильную работу системы и защиту от перегрева.
Как рассчитать максимальную нагрузку теплого пола
Для расчёта максимальной нагрузки теплого пола необходимо определить суммарную мощность подключаемого оборудования и учесть параметры электросети.
- Определите площадь обогрева в квадратных метрах (м²).
- Узнайте удельную мощность теплого пола на 1 м², обычно она варьируется от 100 до 150 Вт/м².
- Вычислите общую мощность системы:
Мощность (Вт) = Площадь (м²) × Удельная мощность (Вт/м²)- Переведите мощность в киловатты для удобства:
кВт = Вт / 1000. - Рассчитайте силу тока по формуле:
I (А) = Мощность (Вт) / Напряжение сети (В) / Коэффициент мощности- Для однофазной сети обычно напряжение 230 В, коэффициент мощности принимается равным 1.
- Добавьте запас по току 20–25% для безопасности и учета пусковых токов.
Пример: площадь 15 м², удельная мощность 120 Вт/м², напряжение 230 В.
- Мощность: 15 × 120 = 1800 Вт (1,8 кВт)
- Ток: 1800 / 230 ≈ 7,83 А
- С запасом 25%: 7,83 × 1,25 ≈ 9,8 А
Для такого теплого пола рекомендуется автомат на ток 10 А или с ближайшим большим стандартным значением.
При расчёте важно учитывать также тип кабеля и длину проводки, чтобы не допустить перегрева и падения напряжения.
Выбор номинала автомата по мощности нагревательного кабеля
Для правильного выбора автомата защиты сначала определите мощность нагревательного кабеля. Обычно она указана в технической документации и измеряется в ваттах (Вт).
Зная мощность, рассчитываем ток нагрузки по формуле: I = P / U, где P – мощность в ваттах, U – напряжение сети (220 В или 230 В).
Например, при мощности кабеля 1500 Вт и напряжении 230 В ток будет около 6,5 А.
Номинал автомата выбирается с запасом по току не менее 25–30% от расчетного, чтобы исключить ложные срабатывания при пусковых токах и пиковых нагрузках. В нашем примере подойдет автомат на 10 А.
Для мощности до 3000 Вт чаще используют автоматы на 16 А, свыше 3000 Вт – 20 А и выше. При нескольких параллельно подключенных кабелях суммируйте токи и выбирайте автомат по общему значению с запасом.

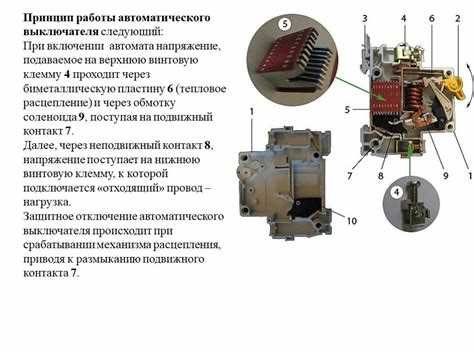

Автомат должен соответствовать характеристике срабатывания типа B или C, где тип C предпочтительнее для кабелей с индуктивной нагрузкой и минимальными пусковыми токами.
Монтаж должен учитывать сечение кабеля и длину цепи, так как перегрузка проводки может привести к срабатыванию автомата даже при правильном номинале.
Влияние длины кабеля на силу тока и защиту автомата
Длина кабеля напрямую влияет на сопротивление линии, что приводит к снижению напряжения на нагрузке и увеличению тока в цепи. При увеличении длины кабеля возрастает падение напряжения, и для компенсации может потребоваться увеличение силы тока автомата.
- Падение напряжения не должно превышать 3-5% от номинального, иначе эффективная мощность теплого пола снизится.
- Для кабеля с медным жилой сечением 2,5 мм² сопротивление составляет около 7,4 Ом на 1 км. При длине кабеля 30 м падение напряжения при силе тока 16 А составит примерно 3,5 В, что соответствует 6% от 220 В – уже критично.
- Увеличение длины кабеля требует либо увеличения сечения, либо корректировки силы тока автомата.
- Расчёт сечения кабеля ведётся исходя из максимального тока нагрузки и длины линии.
- При длинных трассах (свыше 20-25 м) рекомендуется использовать кабель с сечением не менее 4 мм² для уменьшения падения напряжения.
- Автоматический выключатель должен иметь номинал с учётом увеличенного пускового тока из-за повышенного сопротивления кабеля, но не превышать допустимый ток проводника.
- Использование автоматов с характеристикой типа C или D оправдано при больших длинах и нагрузках, чтобы избежать ложных срабатываний.
Игнорирование длины кабеля приводит к перегреву проводников и преждевременному срабатыванию автомата, что снижает надёжность системы теплого пола. Правильный подбор сечения кабеля и номинала автомата – ключевой фактор безопасной и эффективной эксплуатации.
Как определить ток утечки и его значение для автомата
Определение тока утечки проводят с помощью специализированных приборов – мегомметров или токовых клещей с функцией измерения утечки. Прибор подключают к цепи и фиксируют величину тока при отключенном и включенном состоянии теплого пола.
Выбор автомата с учетом тока утечки важен для своевременного отключения питания при возникновении аварийной ситуации. Автомат с током срабатывания 30 мА обеспечит защиту от поражения электрическим током и предотвратит возгорание, вызванное коротким замыканием через поврежденный кабель.
Если ток утечки выше 30 мА, следует проверить изоляцию и состояние кабеля теплого пола, а также целесообразно установить устройство защитного отключения (УЗО) с меньшим порогом срабатывания – 10-15 мА для помещений с повышенной влажностью.
Контроль тока утечки рекомендуется выполнять регулярно, минимум раз в год, чтобы своевременно выявлять ухудшение состояния системы и обеспечивать надежную защиту автомата и безопасности помещения.
Особенности выбора автомата для разных типов теплого пола
Для нагревательных матов с мощностью до 300 Вт оптимален автомат на 10 А с характеристикой типа C, так как ток нагрузки редко превышает 4-5 А. В системах с кабельным теплым полом мощностью от 300 до 1500 Вт рекомендуют автоматы на 16 А с характеристикой B или C. Тип B подходит для стабильных резистивных нагрузок, тогда как C обеспечивает защиту при кратковременных пусковых токах.
В инфракрасных пленочных теплых полах, где ток потребления редко превышает 6 А, достаточно автомата на 10 А. Для крупных зон с суммарной мощностью более 2 кВт нужно распределить нагрузку на несколько автоматов или выбрать 20 А автомат с выдержкой типа C.
Важно учитывать пусковой ток: в некоторых кабельных системах при включении ток может кратковременно возрастать на 20–30%, что требует автомата с характеристикой C для исключения ложных срабатываний.
В системах с термостатами и дополнительными элементами (например, датчиками температуры или узлами управления) необходимо предусмотреть запас по току не менее 25% от максимальной нагрузки для надежной работы автомата и исключения перегрузок.
Нельзя использовать автоматы с характеристикой D для теплых полов, поскольку они предназначены для индуктивных нагрузок и имеют слишком высокий порог срабатывания, что снизит безопасность.
Правила подключения автомата к электрической сети теплого пола

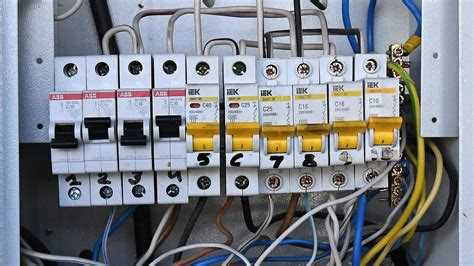

Автоматический выключатель для теплого пола должен соответствовать номинальному току, который рассчитывается исходя из мощности системы. Обычно для стандартных теплых полов мощностью до 2,5 кВт выбирают автомат на 16 А, для мощностей до 3,5 кВт – на 20 А. Превышение рекомендуемого номинала приводит к снижению надежности защиты.

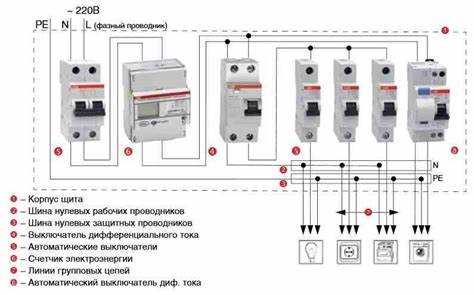

Подключение автомата выполняется в распределительном щите непосредственно перед кабелем теплого пола. Используется отдельная линия с защитным проводником (PE) и нулевым (N). Рекомендуется применять кабель с медными жилами сечением не менее 2,5 мм² для нагрузок до 16 А и 4 мм² для 20 А.
Автомат должен быть однополюсным или двухполюсным с маркировкой C, обеспечивающей защиту от кратковременных перегрузок и коротких замыканий. Установка производится на DIN-рейку с обязательным соблюдением направления подключения: входная клемма – с питающей стороны, выходная – к кабелю теплого пола.
Перед автоматом целесообразно установить устройство защитного отключения (УЗО) с током срабатывания 30 мА для защиты от утечек и повышения безопасности. Все соединения должны быть затянуты с усилием, рекомендованным производителем, чтобы избежать перегрева контактов.
Проверка цепи и ее сопротивления производится после монтажа, до подачи напряжения, чтобы исключить повреждения кабеля и обеспечить корректную работу автомата. В случае многозонных систем для каждой зоны устанавливается отдельный автомат и УЗО.
Какие ошибки при выборе силы тока автомата приводят к поломкам
Ошибка в меньшую сторону – выбор автомата с слишком низким номиналом – приводит к частым ложным срабатываниям, особенно при пусковых токах. Это вызывает износ автомата и нестабильную работу системы отопления.
Неправильный тип автомата – например, использование автомата с характеристикой C вместо B – влияет на время срабатывания. Для теплых полов рекомендован автомат с характеристикой B, который реагирует быстро на перегрузки без ложных отключений. Применение автомата с характеристикой C или D может не обеспечить своевременной защиты, что вызовет перегрев кабеля.
Игнорирование условий прокладки кабеля и его сечения также ведет к неправильному выбору силы тока автомата. Если сечение проводника меньше расчетного, при правильном номинале автомата будет нагрев кабеля и разрушение изоляции, что вызывает короткие замыкания.
Для теплого пола с длиной кабеля до 100 м и мощностью до 2,5 кВт оптимальный автомат – 10 А с характеристикой B. При увеличении мощности и длины кабеля следует пересчитывать ток и сечение, чтобы избежать перегрева и выхода из строя оборудования.
Как проверить правильность выбранного автомата после монтажа
Для проверки соответствия автомата теплому полу необходимо измерить ток нагрузки при включенном обогреве. Используйте клещи амперметра, чтобы зафиксировать фактический ток в рабочем режиме. Значение тока должно быть на 25-30% ниже номинала автомата, чтобы обеспечить запас по безопасности и предотвратить ложные срабатывания.
Обратите внимание на паспортные данные теплого пола, где указан максимальный потребляемый ток или мощность. Разделите мощность на напряжение сети (220 В) для получения рабочего тока. Например, при мощности 1500 Вт ток будет 1500/220 ≈ 6,8 А, значит автомат должен быть рассчитан минимум на 10 А с учетом запаса.
Проверьте состояние и крепление автоматического выключателя – он не должен иметь повреждений и должен быть установлен согласно инструкции производителя, чтобы обеспечить корректное срабатывание при перегрузке или коротком замыкании.
Для дополнительной проверки выполните тест с включением и выключением теплого пола. Автомат должен стабильно работать без срабатываний при нормальной нагрузке, но срабатывать при имитации короткого замыкания или превышении номинального тока.
В случае сомнений используйте измеритель сопротивления изоляции, чтобы исключить утечки тока и неправильный выбор автомата. Низкое сопротивление укажет на возможную неисправность в цепи, требующую корректировки или замены автомата на устройство с характеристиками УЗО.
Вопрос-ответ:
Какую силу тока нужно учитывать при выборе автомата для теплого пола?
Для правильного выбора автомата следует знать мощность теплого пола и напряжение сети. Обычно сила тока рассчитывается по формуле I = P / U, где P — мощность, а U — напряжение. Например, для пола мощностью 1500 Вт и сети 220 В ток составит примерно 6,8 А. Исходя из этого, стоит выбрать автомат с запасом по току, например на 10-16 А.
Можно ли использовать автомат на 10 Ампер для стандартного электрического теплого пола?
Автомат на 10 А может подойти для систем с мощностью до примерно 2 кВт при напряжении 220 В. Если мощность теплого пола выше, автомат с такой номинальной силой тока будет срабатывать слишком часто или может перегреться. Рекомендуется выбирать автомат исходя из максимальной нагрузки с некоторым запасом, чтобы избежать преждевременного отключения.
Что произойдет, если сила тока автомата будет меньше необходимой для теплого пола?
Если сила тока автомата меньше, чем требуется для нагрузки теплого пола, то устройство будет постоянно срабатывать, отключая питание. Это приведет к частым перебоям в работе отопления и возможным повреждениям оборудования. Также может появиться риск перегрева проводки и автоматов из-за постоянных перегрузок.
Как правильно рассчитать мощность теплого пола для выбора автомата?
Для расчёта мощности нужно узнать суммарную потребляемую мощность всех нагревательных элементов, которые питаются от одного автомата. Обычно это указывается в характеристиках пола. Затем мощность делится на напряжение сети (обычно 220 В), чтобы получить силу тока. К полученному значению добавляют небольшой запас — около 20-30 %, чтобы автомат работал стабильно и без ложных срабатываний.
Можно ли использовать один автомат для нескольких зон теплого пола?
Использовать один автомат для нескольких зон возможно, но при условии, что суммарная мощность всех зон не превышает номинальный ток автомата. В противном случае потребуется установка отдельного автомата для каждой зоны. Такой подход увеличивает безопасность и позволяет управлять отоплением более гибко, предотвращая перегрузки.
Какая сила тока требуется для автоматического выключателя, защищающего теплый пол?
Выбор силы тока автомата зависит от мощности теплого пола и его подключения. Обычно для однофазных систем с мощностью до 2,5 кВт подойдет автомат на 16 Ампер. Если мощность больше, например, 3-4 кВт, рекомендуется использовать автомат на 20 Ампер. Это обеспечивает надежную защиту от перегрузок и коротких замыканий, сохраняя оборудование и проводку в безопасности.
