Автоматические выключатели что это такое

Автоматический выключатель – это устройство, обеспечивающее защиту электрических цепей от перегрузок и коротких замыканий. Его основной принцип работы основан на быстром размыкании контактов при превышении заданного значения тока, что предотвращает повреждение проводки и электрооборудования.

Конструктивно автоматический выключатель состоит из теплового и электромагнитного расцепителей. Тепловой расцепитель реагирует на длительную перегрузку, нагреваясь и размыкая цепь, тогда как электромагнитный – срабатывает мгновенно при коротком замыкании за счет сильного магнитного поля.

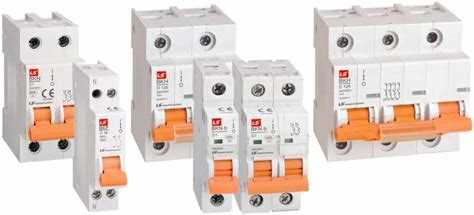

На рынке представлены разные виды автоматических выключателей: однополюсные для однофазных цепей, трехполюсные для трехфазных систем, а также устройства с функцией УЗО (устройство защитного отключения) для защиты от утечки тока. Выбор конкретного типа зависит от параметров нагрузки и требований безопасности объекта.

Автоматические выключатели: принципы работы и виды устройств

Автоматический выключатель предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Основной принцип его работы основан на мгновенном размыкании контактов при превышении допустимого тока.

В конструкции автоматического выключателя выделяют два ключевых элемента: тепловой расцепитель и магнитный расцепитель. Тепловой реагирует на длительные перегрузки, нагревая биметаллическую пластину, которая деформируется и отключает цепь. Магнитный срабатывает мгновенно при резком токовом импульсе, например, коротком замыкании, создавая магнитное поле, которое размыкает контакты.

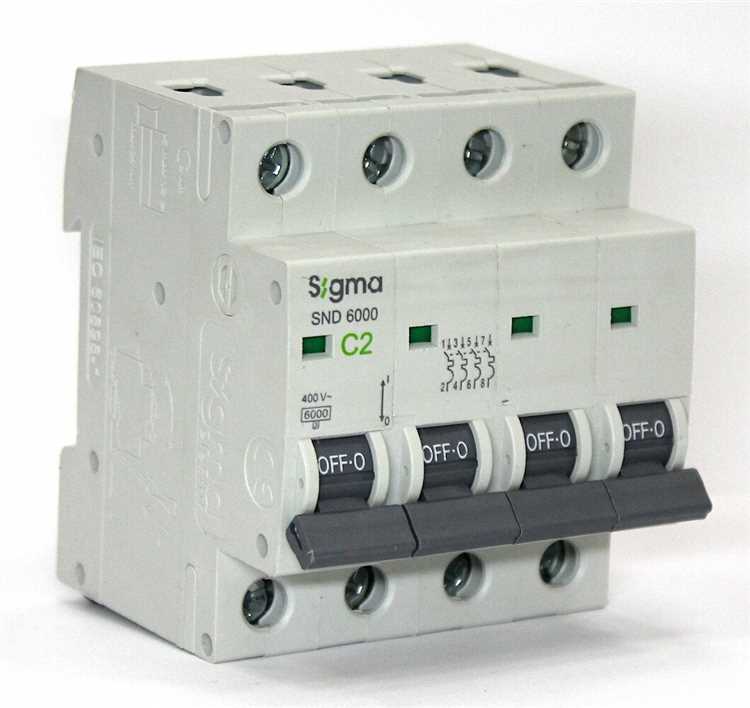

Выделяют несколько типов автоматических выключателей по способу установки и функционалу: модульные (устанавливаются в щитки на DIN-рейку), силовые (для высоких токов, например, в промышленности), а также специальные выключатели с дифференциальной защитой (УЗО-автоматы), объединяющие функции защиты от токов утечки и перегрузок.

При выборе устройства важно учитывать номинальный ток, чувствительность к токам утечки, время срабатывания и класс отключения. Для бытовых сетей чаще используют модульные выключатели с номинальным током от 6 до 63 А и классом отключения C или D. В промышленности применяют аппараты с более высоким классом отключения и возможностью дистанционного управления.

Современные автоматические выключатели могут оснащаться функциями самодиагностики, возможностью интеграции в системы умного дома и имеют стандарты безопасности, соответствующие международным нормам IEC/EN 60947.

Как устроен механизм срабатывания автоматического выключателя

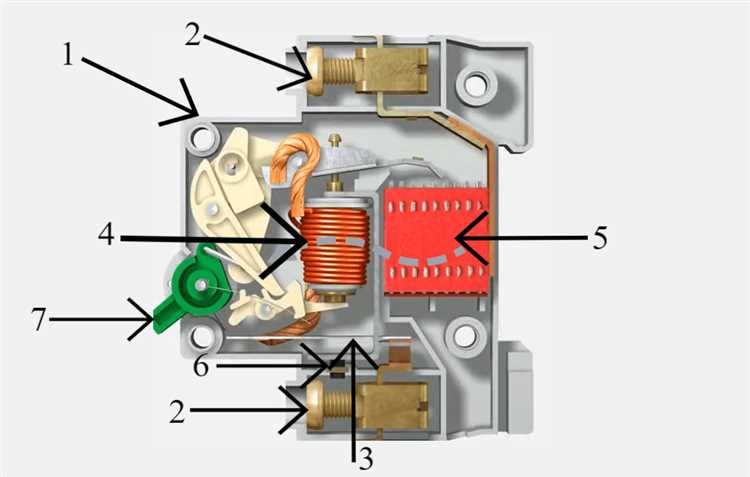

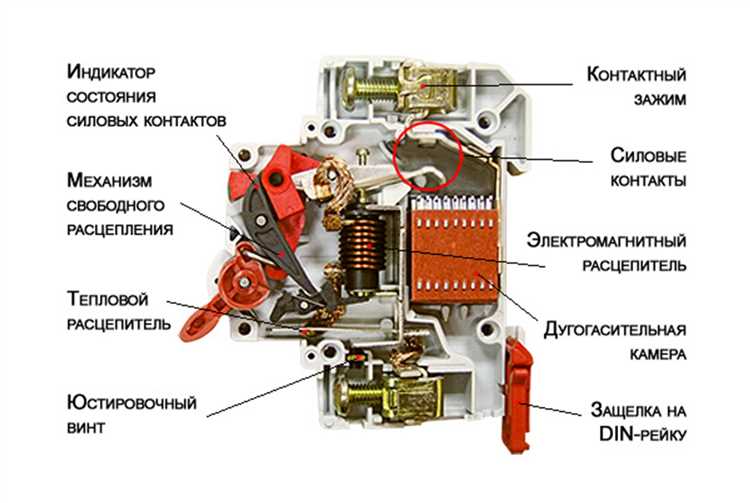

Механизм срабатывания автоматического выключателя состоит из двух ключевых компонентов – теплового и электромагнитного расцепителей, которые обеспечивают защиту цепи от перегрузок и коротких замыканий соответственно.

• Тепловой расцепитель основан на биметаллической пластине, нагревающейся под воздействием протекающего тока. При превышении заданного номинала ток вызывает деформацию пластины, которая через систему рычагов размыкает контакты.
• Время срабатывания теплового элемента обратно пропорционально величине перегрузки: при небольшом превышении тока срабатывание происходит с задержкой, что предотвращает ложные отключения при кратковременных пиках.
• Электромагнитный расцепитель представляет собой катушку, через которую протекает ток цепи. При возникновении короткого замыкания, ток резко возрастает, создавая сильное магнитное поле, которое мгновенно притягивает якорь и размыкает контакты.
• Срабатывание электромагнитного механизма происходит в течение миллисекунд, что исключает повреждения оборудования и проводки при аварийных условиях.

Дополнительно в конструкции предусмотрены следующие элементы:

1. Контакты, выполненные из износостойких материалов с высокой электропроводностью, обеспечивают надежное замыкание и размыкание цепи при срабатывании.
2. Пружинный механизм хранит энергию для быстрого размыкания контактов при срабатывании и возврата их в исходное положение при включении.
3. Механизм ручного управления позволяет оператору вручную включать и выключать выключатель.

Рекомендации по эксплуатации:

• Регулярно проверяйте исправность теплового и электромагнитного расцепителей с помощью специализированного тестового оборудования.
• Избегайте частых переключений выключателя вручную, так как это ускоряет износ пружинного механизма и контактов.
• При выборе автоматического выключателя учитывайте тип нагрузки и величину пусковых токов, чтобы обеспечить корректное срабатывание и избежать ложных отключений.

Какие токи короткого замыкания выдерживают разные типы автоматов

Автоматические выключатели классифицируются по номинальному току короткого замыкания (Icn), который они способны безопасно отключить без повреждений. Этот параметр критичен для выбора автомата под конкретные условия эксплуатации.

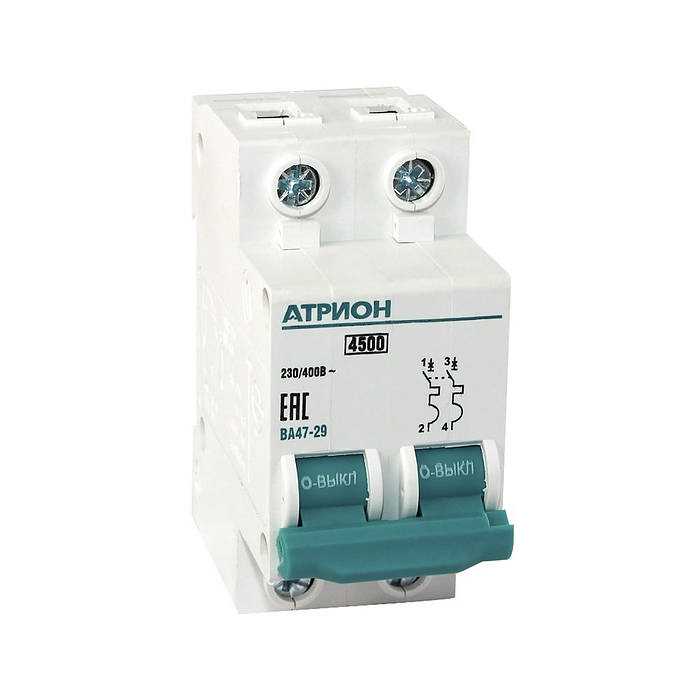

Малые бытовые автоматы обычно рассчитаны на отключение токов от 3 до 6 кА. Например, популярные модели серии ВА47-29 выдерживают 4,5 кА, что подходит для жилых помещений и небольших распределительных щитов.

Промышленные автоматы среднего уровня, такие как типы серии Compact NSX, обеспечивают отключение токов до 25-36 кА при напряжении 400 В. Такие значения необходимы для защиты оборудования с большой индуктивной нагрузкой и для промышленных линий с повышенными требованиями к селективности.

Высокие токи короткого замыкания, превышающие 50 кА, выдерживают мощные силовые автоматы и выкатные выключатели. Например, серии Masterpact или аналогичные имеют Icn до 100 кА и выше, что позволяет использовать их в крупных электроустановках с высоким уровнем коротких замыканий, таких как подстанции и промышленные распределительные устройства.

При выборе автомата важно учитывать не только максимальный ток отключения, но и условия эксплуатации: количество и характер нагрузки, возможные импульсные токи, а также требования к селективности защиты. Использование автоматов с недостаточным Icn приводит к их выходу из строя при КЗ и создает опасность для оборудования и людей.

Для домашних условий с максимальным током короткого замыкания до 6 кА подходят типовые автоматы на 16–32 А с Icn 4,5 кА. Для коммерческих помещений с нагрузкой до 25 кА необходимы автоматы с соответствующим увеличенным уровнем отключающей способности. В энергетических сетях с токами КЗ свыше 50 кА обязательны силовые автоматы с высокой номинальной отключающей способностью.

Особенности термомагнитных и электронных расцепителей

Термомагнитные расцепители сочетают два принципа срабатывания: тепловой и магнитный. Тепловая часть основана на биметаллической пластине, которая при превышении заданного тока нагревается и изгибается, разрывая цепь. Это обеспечивает защиту от длительных перегрузок. Магнитный элемент реагирует мгновенно на короткие замыкания, создавая сильное магнитное поле, мгновенно размыкая контакт. Диапазон срабатывания по току регулируется механически, обычно в пределах 1,13–1,45 номинального тока.

Электронные расцепители применяют микропроцессорную логику, позволяющую точно задавать кривые отключения с учетом времени и тока. Они обеспечивают селективность и возможность адаптации под конкретные нагрузки. Встроенные датчики тока и температуры дают возможность мониторинга состояния сети в реальном времени. Такие расцепители поддерживают защиту от перегрузок, коротких замыканий и даже от замыканий на землю с высокой точностью.

Термомагнитные устройства более просты и надежны при стандартных нагрузках, не требуют источника питания и устойчивы к внешним помехам. Электронные расцепители требуют питания и чувствительны к электромагнитным помехам, но компенсируют это высокой функциональностью и возможностью удаленного управления.

Выбор зависит от специфики объекта: для бытовых и простых промышленных систем достаточно термомагнитных, а для сложных распределительных сетей и объектов с критичными нагрузками предпочтительны электронные расцепители с возможностью программирования и диагностикой.

Виды автоматических выключателей для бытового и промышленного применения

Автоматические выключатели классифицируются по номинальному току, характеристикам срабатывания и области применения. Для бытовых нужд обычно применяются модульные выключатели с номинальным током от 6 до 63 А и характеристиками B, C или D. Тип B подходит для защиты обычных цепей с невысокими пусковыми токами, например, освещения и розеток. Тип C используется для цепей с небольшими пусковыми токами моторов и трансформаторов. Тип D применяется в случаях с высокими пусковыми токами, например, для мощного электрооборудования.

В промышленности применяются автоматические выключатели с более широким диапазоном номинальных токов – от 63 А до нескольких тысяч ампер. Там используют как модульные, так и силовые (выключатели нагрузки) устройства. Силовые автоматические выключатели оснащены дополнительными элементами защиты – тепловыми и электромагнитными расцепителями, а также имеют регулируемые характеристики срабатывания для точной настройки под оборудование.

Для защиты электродвигателей в промышленности широко применяются автоматические выключатели с характеристикой D и специализированные моторные выключатели с интегрированной тепловой защитой, которые обеспечивают защиту от перегрузок и коротких замыканий, учитывая пусковые токи моторов. В цепях с постоянным током используют выключатели с соответствующей маркировкой, способные выдерживать постоянный ток без возникновения дуги.

При выборе автоматического выключателя важно учитывать тип нагрузки, максимальный рабочий ток, требования к селективности защиты и условия эксплуатации. В бытовых сетях предпочтительны компактные модульные выключатели с интегрированной защитой от утечек (дифференциальные автоматы). В промышленности – устройства с возможностью дистанционного управления и расширенными диагностическими функциями.

Как выбрать автоматический выключатель по номиналу и характеристикам

Выбор автоматического выключателя начинается с определения номинального тока, который должен соответствовать максимальной нагрузке линии. Обычно номинал подбирается с небольшим запасом – на 10-20% выше расчетного тока потребителей, чтобы избежать ложных срабатываний.

• Для бытовых сетей с освещением и розетками типичные номиналы – 6, 10, 16, 20, 25 А.
• Для мощной техники (электроплиты, насосы, кондиционеры) используются автоматические выключатели с номиналом от 32 А и выше.

Характеристика срабатывания автоматического выключателя указывает время реакции на ток перегрузки и короткого замыкания. Выбор зависит от типа нагрузки и условий эксплуатации.

1. Характеристика B – срабатывает при токе 3-5-кратном номинальном, подходит для цепей с преимущественно резистивной нагрузкой (освещение, розетки).
2. Характеристика C – срабатывание при 5-10-кратном номинальном токе, универсальна для бытовых и небольших промышленных нагрузок с индуктивными элементами (двигатели, трансформаторы).
3. Характеристика D – срабатывает при 10-20-кратном токе, применяется для мощных двигателей и оборудования с большими пусковыми токами.

Выбор автомата по характеристике срабатывания уменьшает риск ложных отключений и обеспечивает защиту оборудования. Для линий с моторными нагрузками предпочтительны автоматы с характеристикой C или D.

Обратите внимание на рабочее напряжение и номинальную частоту, которые должны совпадать с параметрами электросети. Важно, чтобы автомат выдерживал кратковременные пиковые токи без повреждений.

При монтаже в распределительных щитах учитывайте максимальную токовую нагрузку на группу и возможность комбинирования с устройствами защитного отключения (УЗО) и другими элементами.

Дополнительно рекомендуется проверять наличие сертификатов соответствия и соответствие стандартам IEC или ГОСТ для надежной работы и безопасности.

Основные причины срабатывания и методы проверки автоматов

Автоматические выключатели срабатывают при превышении токовой нагрузки, коротком замыкании и утечках тока. Превышение номинального тока на 10–20% в течение длительного времени вызывает тепловое срабатывание теплового расцепителя. Короткое замыкание вызывает мгновенное срабатывание электромагнитного расцепителя за доли секунды. Устройства защитного отключения (УЗО) реагируют на дифференциальный ток свыше заданного порога (обычно 30 мА).

Основная причина частых срабатываний – перегрузка линии из-за неправильного расчёта мощности или износа проводки. Короткие замыкания возникают из-за повреждения изоляции или нарушений соединений. Утечки тока появляются при влажности, повреждении изоляции или неисправности оборудования.

Для проверки автоматов используют тесты с контролем срабатывания при заданной нагрузке и токе короткого замыкания. Проверка работоспособности электромагнитного расцепителя проводится с помощью имитации короткого замыкания через специализированные тестеры или приборы нагрузочного типа.

Тепловой расцепитель проверяют путем подачи токов, превышающих номинал, и замером времени срабатывания. УЗО тестируют кнопкой «Тест» на корпусе, что вызывает искусственную утечку тока и проверяет механизм отключения.

Регулярный осмотр включает визуальный контроль контактов на наличие оплавлений и коррозии, проверку надёжности крепления и отсутствие посторонних загрязнений. Для оценки состояния внутреннего механизма применяют диагностические приборы, измеряющие параметры сопротивления и токи утечки.

При выявлении сбоев или нестабильного срабатывания автомат подлежит замене или обслуживанию с привлечением квалифицированного электрика, чтобы избежать риска пожара и повреждения оборудования.

Вопрос-ответ:

Как устроен автоматический выключатель и на каких принципах он работает?

Автоматический выключатель состоит из механизма с электромагнитным и тепловым элементом, которые реагируют на превышение тока. При перегрузке тепловой элемент нагревается и деформируется, вызывая размыкание контактов. При коротком замыкании электромагнитный элемент мгновенно срабатывает, разрывая цепь и защищая оборудование от повреждений.

Какие типы автоматических выключателей существуют и чем они отличаются?

Основные виды автоматических выключателей делятся на бытовые и промышленные. Бытовые предназначены для защиты домашних электрических сетей и отличаются небольшой мощностью и компактностью. Промышленные рассчитаны на большие токи и обладают повышенной надежностью и защитой от различных видов повреждений, например, от токов утечки или перегрева.

Почему автоматические выключатели называют наиболее распространенными защитными устройствами в электроустановках?

Они обеспечивают быстрый разрыв электрической цепи при возникновении аварийных ситуаций, таких как перегрузка или короткое замыкание. Это предотвращает повреждение оборудования, снижает риск пожара и обеспечивает безопасность людей, работающих с электричеством.

Можно ли самостоятельно заменить автоматический выключатель и какие меры предосторожности при этом соблюдать?

Замена устройства требует отключения питания и проверки отсутствия напряжения на цепи. Необходимо подобрать выключатель с подходящими характеристиками по току и напряжению. Рекомендуется соблюдать осторожность и, при отсутствии опыта, обратиться к квалифицированному электрику, чтобы избежать ошибок, которые могут привести к короткому замыканию или неправильной работе защитной системы.
