Для точной разметки горизонтали без специального инструмента можно обойтись простыми подручными средствами. Водяной уровень из прозрачного шланга длиной от 5 м обеспечивает точность до ±1 мм на метр. Достаточно заполнить шланг водой, удалить воздушные пузырьки и выровнять концы по меткам, отмеченным уровнем воды.
Нить с грузиком и прямолинейная рейка (или длинное правило) позволяют добиться точности до ±2 мм на 2 м. Фиксируйте грузик на нити, устанавливайте отвес в точках начала и конца разметки, затем по карандашным меткам контролируйте ровность рейки. Рекомендуется проверять промежуточные точки через каждые 50 см.
Смартфон с приложением-уровнем (например, „Bubble Level“ или „iHandy Level“) подходит для небольших работ с погрешностью около ±0,5°. Перед каждым замером обязательно откалибруйте приложение по горизонтальному столу или отметке, чтобы избежать смещения при наклоне корпуса телефона.
Лазерный дальномер с функцией измерения уклона отмечает разницу высот на дистанции до 30 м с погрешностью 1–1,5 мм на метр. Установите дальномер на штатив, направьте луч на противоположную стену, зафиксируйте высоту и нанесите метки по лазерной линии для последующей разметки.
Как использовать водяной шланг для определения горизонтали
Для работы потребуется прозрачный гибкий шланг длиной не менее 5 метров, наполненный чистой водой без пузырей. Диаметр – от 8 до 12 мм. Убедитесь, что оба конца шланга открыты и уровень воды в нем свободно перемещается.
Перед началом работы закрепите один конец шланга на требуемой высоте – например, на стене или колышке. Удерживая второй конец, переместитесь в нужную точку. Жидкость в шланге будет стремиться занять одинаковый уровень по законам сообщающихся сосудов.
Сравните уровень воды на втором конце с установленной высотой первого. Совпадение уровней указывает на горизонталь. Разницу в миллиметрах можно измерить линейкой, если требуется точность. При использовании в помещении избегайте сквозняков и перепадов температур – это влияет на плотность воды и может исказить результат.
Для фиксации отметок используйте карандаш или маркер. Если работа ведется на улице, защитите шланг от перегибов и попадания воздуха. Проверяйте наличие пузырей в начале и периодически во время использования – даже мелкий воздух в системе нарушает точность.
Применение лазерной указки и зеркала для выравнивания
Закрепите лазерную указку на штативе или ровной поверхности на высоте приблизительно 1,5 м от пола. Используйте указку класса II с мощностью не более 5 мВт и углом расходимости не более 1 мрад для получения чёткой точки на удалении до 10 м.
Установите зеркало толщиной не менее 3 мм и размером не менее 50×50 мм напротив указки на расстоянии 2–3 м. Зеркало должно быть с алюминиевым покрытием, отражающим более 90 % падающего луча.
Включите лазер и направьте луч на зеркало, отрегулировав его таким образом, чтобы отражённая точка попала на противоположную стену на той же высоте, что и исходная. Разница высот не должна превышать 2 мм на длине 3 м.
Переместите зеркало вдоль стены, следя за отражённой точкой: если точка поднимается или опускается более чем на 1 мм при смещении на 1 м, откорректируйте наклон основания зеркала до тех пор, пока точка не будет стабильно проходить по одному уровню.
После фиксации зеркала проведите мелом или маркером горизонтальную линию вдоль направления отражённого луча. Для проверки точности повторите процедуру с другим углом падения луча, смещённым на 90° по периметру помещения: отклонение не должно превышать 3 мм на 5 м.
Для работ на большом расстоянии (более 10 м) используйте дополнительные зеркала через каждые 8–10 м, соблюдая тот же порядок регулировки, либо замените указку на зелёный лазер с мощностью до 10 мВт для лучшей видимости в условиях дневного света.
Проверка горизонтальности с помощью прозрачной ёмкости с водой
Используется принцип сообщающихся сосудов: свободная поверхность воды выравнивается по горизонтали. Чтобы достичь точности до 1 мм на метр длины, достаточно выдержать простые правила.
- Ёмкость длиной от 30 до 50 см из прозрачного пластика или стекла, с ровным дном.
- Вода комнатной температуры (18–22 °C) – минимальные колебания из‐за теплового расширения.
- Заполнить ёмкость на 60–70 % – чтобы линия воды отчетливо контрастировала и не переливалась при перестановке.
- Установить контейнер на одной из проверяемых точек поверхности и дождаться успокоения воды (обычно 30–40 с).
- Отметить уровень воды на внешней стенке тонким маркером или мелом.
- Переместить ёмкость на вторую точку, выдержав то же время на успокоение.
- Сравнить новую отметку с предыдущей:
- Совпадение уровней → поверхность горизонтальна.
- Разница Δh → смещение поверхности = Δh, где 1 мм на метре заметно при 50 см длины ёмкости.
- При необходимости подложить клинья или отрегулировать опоры, повторить проверку до устранения отклонения.
- Для повышения точности используйте контейнер с градуировкой через каждые 5 мм.
- Убедитесь, что поверхность под ёмкостью не прогибается – жёсткая опора минимизирует погрешность.
- Избегайте вибрации при измерении: шагать на весу или ударять по столу не рекомендуется.

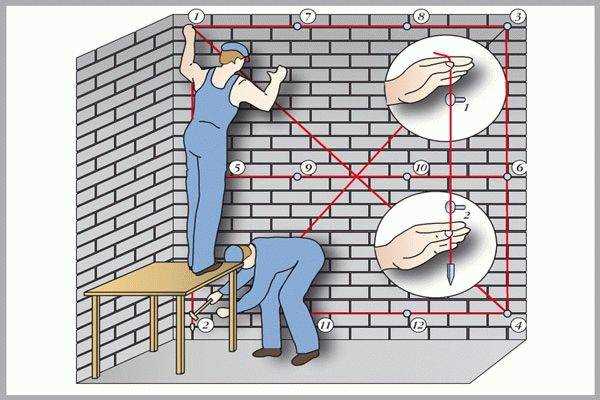

Использование натянутой нити и отвеса для создания ориентиров
Натянутая синтетическая нить (диаметр 0,5–1 мм, прочность ≥10 кг) вместе с отвесом (вес 150–250 г) позволяет получать горизонтальные ориентиры с погрешностью до ±1 мм на каждый метр длины.
- Подготовка точки крепления
- Выбрать жёсткую основу: брусок, стойка или металлический кронштейн.
- Закрепить крюк или мелкий саморез: надёжное сцепление без смещения под нагрузкой.
- Фиксация нити и отвеса
- Привязать нить к опорному крюку, оставить запас 10–15 см для узла.
- На другой конец нити надеть отвес и завязать узлом «двойная восьмёрка».
– Узел не должен проскальзывать под весом отвеса.
- Выравнивание по уровню глаз
- Подождать 30–60 с, пока отвес полностью остановится (колебания <2 мм).
- Отметить точку подвеса и положение нити на противоположной стене.
- Натяжение нити
- Использовать пальцевое усилие 5–7 кг или струбцину на опорном конце.
- Контролировать провис: расстояние до стены не должно превышать 2–3 мм на длине 5 м.
- Перенос ориентиров
- С помощью маркера или мела нанести линию по натянутой нити.
- Для параллельных линий сместить отвес горизонтально на заданное расстояние (измерить рулеткой).
- Растворимые маркеры ускоряют очистку поверхности после работ.
- При работе на сквозняке использовать временный экран или картон, чтобы избежать дрожания отвеса.
- Повторная проверка через 10–15 мин необходима при изменении температуры или влажности больше 5 %.
Как задействовать дверные и оконные проемы как ориентиры
При отсутствии строительного уровня можно использовать дверные и оконные проемы в качестве базовых ориентиров. Большинство современных зданий возводятся с соблюдением нормативов, предполагающих строго вертикальные и горизонтальные плоскости.
Для проверки горизонтали с опорой на проем выполните следующие действия:
- Выберите оконную или дверную раму, установленную в капитальной стене – такие конструкции имеют минимальные отклонения от проектной геометрии.
- Возьмите плотную нить и привяжите к ней груз (например, гайку). Подвесьте полученный отвес у края вертикальной стойки проема и убедитесь, что она параллельна отвесу. Это подтвердит вертикальность конструкции.
- Далее используйте измерительную рулетку: отмерьте одинаковое расстояние от нижнего края проема до пола с двух противоположных сторон. Если показатели совпадают, низ проема можно считать горизонтальным ориентиром.
- Для переноса этой горизонтали на соседнюю стену натяните шнур между отмеченными точками. Он будет служить временной направляющей при проведении дальнейших работ.
Если проем сдвинут относительно уровня пола или подоконника, примените нивелировку с помощью водяного уровня или отмерьте контрольные высоты от потолка, который, как правило, имеет меньшие отклонения.
Применение проемов особенно актуально в старых зданиях, где невозможно использовать современные измерительные приборы, но при этом требуется высокая точность при монтаже мебели или отделочных работах.
Определение горизонтали по отражению на поверхности воды
Для точного определения горизонтали с использованием воды в качестве отражающей поверхности важно учитывать несколько факторов. Вода, находящаяся в состоянии покоя, представляет собой идеальную поверхность, которая принимает форму горизонтали, независимо от неровностей окружающей местности. Этот метод особенно полезен при отсутствии строительного уровня, но требует аккуратности и внимания к деталям.
Прежде всего, поверхность воды должна быть максимально спокойной, без волн и колебаний. Даже минимальные движения могут нарушить точность наблюдения. Для этого важно выбирать места с минимальными потоками воды или использовать резервуары с крышками для исключения внешних воздействий.
Используйте прозрачные контейнеры, чтобы визуально оценить уровень воды и его отражение. Разместите два объекта на противоположных концах емкости и наблюдайте за их отражениями. Если отражения расположены на одном уровне, это свидетельствует о горизонтальности поверхности. Если же один объект выше другого, необходимо корректировать положение емкости или самой воды.
Для повышения точности можно использовать несколько зеркал или аналогичных поверхностей, чтобы исключить оптические искажения. Этот метод позволяет не только контролировать горизонталь, но и ориентироваться на отдалённые объекты в качестве дополнительных ориентиров.
Такой способ также применим при строительных работах на открытых площадках или в условиях, где стандартные инструменты недоступны. Однако важно помнить, что метод работает только в случае, если окружающая среда не вызывает внешнего воздействия на поверхность воды.
Применение смартфона с гироскопом для проверки уровня
Современные смартфоны оснащены гироскопами, которые позволяют точно измерять наклон устройства. Эта функция может быть использована для проверки горизонтальности или вертикальности поверхностей без необходимости в строительном уровне. Для этого достаточно установить соответствующее приложение, которое будет интерпретировать данные гироскопа и отображать результат.
Многие приложения для смартфонов предлагают простые и доступные способы измерения угла наклона. В большинстве случаев устройства используют встроенные акселерометры и гироскопы для определения отклонений от вертикали или горизонтали с точностью до нескольких градусов.
Как использовать смартфон для проверки уровня:
1. Скачайте одно из популярных приложений для измерения углов наклона, таких как «Bubble Level» или «Clinometer».
2. Откройте приложение и установите смартфон на проверяемую поверхность. Для этого убедитесь, что экран устройства направлен вверх, и держите его устойчиво, чтобы избежать ошибок при измерении.
3. Приложение покажет отклонение поверхности от горизонта в градусах. Если отклонение отсутствует, поверхность находится в идеальном положении.
Преимущества метода:
- Доступность: смартфоны с гироскопами уже есть у большинства людей, и для измерений не нужно покупать дополнительное оборудование.
- Точность: гироскопы современных смартфонов позволяют измерять отклонение с высокой точностью (до 0,1°).
- Удобство: смартфон всегда под рукой, и его легко использовать в любых условиях.
Ограничения:
Для более точных и профессиональных измерений лучше использовать специализированные приборы, так как смартфоны могут иметь небольшие погрешности, особенно в условиях сильных вибраций или отклонений от стандартной эксплуатации.
Вопрос-ответ:
Как можно выставить горизонталь без строительного уровня, используя подручные средства?
Для выставления горизонтали без строительного уровня можно воспользоваться длинной и ровной линейкой, верёвкой и уровнем воды. Для этого нужно натянуть верёвку между двумя точками, прикрепив её на одном уровне, и с помощью уровня воды измерить отклонения на разных участках верёвки. Так можно достичь необходимого уровня без использования дорогих инструментов.
Можно ли использовать лазерный уровень для установки горизонтали без строительного уровня?

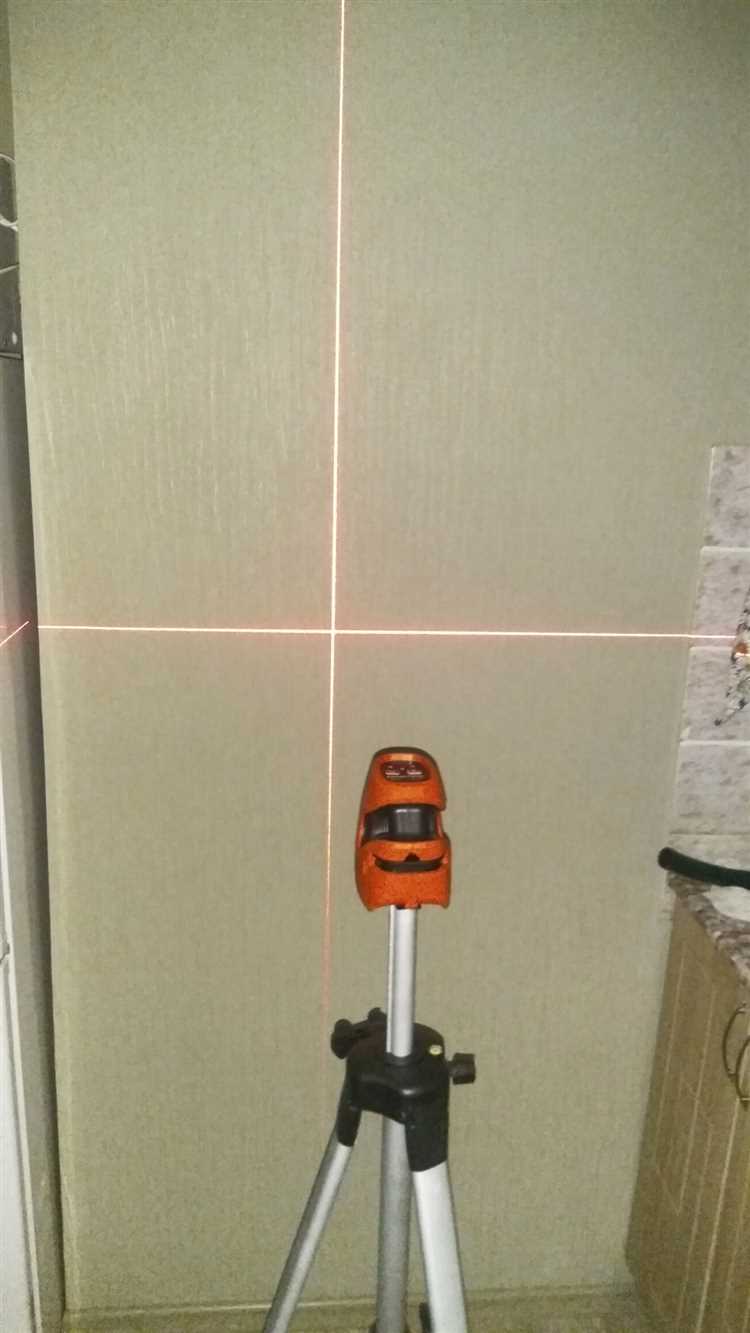

Да, лазерный уровень вполне подходит для того, чтобы установить горизонталь без традиционного строительного уровня. Он проецирует горизонтальную линию, которую можно использовать для выравнивания объектов по всей длине. Это особенно удобно на больших расстояниях, где обычный уровень может не дать точных результатов.
Какие бывают методы для выставления горизонтали без уровня, если необходимо установить несколько объектов на одной линии?
Если нужно выровнять несколько объектов, можно использовать метод с водяным уровнем. Для этого нужно соединить несколько ёмкостей, например, трубочками, и налить в них воду. Уровень воды в трубах будет одинаковым на всех участках, что позволит выстроить объекты на одной горизонтальной линии. Такой метод работает, потому что вода всегда выравнивается по уровню, независимо от расположения ёмкостей.
Какие подручные материалы можно использовать для выравнивания горизонта при установке деревянного забора?
Для установки забора можно использовать простой метод с верёвкой. Нужно натянуть верёвку по предполагаемой линии забора и проверить её горизонтальность с помощью уровня воды. Если уровня воды нет, можно воспользоваться уровнем в бутылке с водой, прикрепив его к верёвке для проверки. Важно, чтобы верёвка была натянута без провисов, иначе это повлияет на точность установки забора.
Как правильно выставить горизонталь на участке, если нужно сделать ландшафтные работы без строительного уровня?
Для ландшафтных работ можно использовать метод с натяжением верёвки и проверкой уровня воды. Один конец верёвки привязывается к точке, от которой будет начинаться выравнивание, а другой — к предполагаемой точке горизонта. Через верёвку пропускается вода, и с помощью трубочек или ёмкостей на разных участках участка можно измерять одинаковый уровень воды. Этот способ позволит выровнять горизонт на достаточно больших площадях, не прибегая к строительному уровню.
