Оптимальная температура паяльника для работы с большинством современных микросхем – 300–350 °C. Слишком высокая температура увеличивает вероятность отслаивания дорожек, а низкая – затрудняет распайку. Рекомендуется использовать жало с тонким или средней толщины кончиком для контроля тепла.
Использование флюса значительно улучшает качество пайки и ускоряет процесс, снижая окисление контактов и облегчая снятие припоя. Обязательно наносите флюс на все пины перед нагревом.
Не менее важно после выпаивания аккуратно очистить место от остатков припоя и флюса, чтобы подготовить плату к последующей установке нового компонента.
Выбор и подготовка паяльника для выпаивания микросхемы
Для выпаивания микросхемы необходим паяльник с мощностью от 40 до 60 Вт, обеспечивающий стабильный температурный режим. Оптимальная рабочая температура – 350–380 °C, что позволяет быстро расплавить припой, минимизируя перегрев контактов и платы.
Рекомендуется использовать паяльник с керамическим нагревателем и регулировкой температуры. Они обеспечивают быстрый разогрев и точное поддержание температуры, снижая риск повреждения микросхемы и дорожек.
Наконечник выбирают узкий, с плоской или слегка заострённой формой, шириной 2–3 мм. Это позволяет аккуратно подвести тепло к контактам микросхемы, не затрагивая соседние элементы.
Перед работой наконечник необходимо очистить от старого припоя и оксидов с помощью влажной губки или флюсового очистителя. Затем наносится свежий припой для улучшения теплопередачи и предотвращения окисления.
Важно проверить надежность крепления жала к паяльнику и исправность термодатчика для поддержания стабильной температуры. Несоблюдение этих условий увеличивает время нагрева и вероятность повреждений платы.
Определение типа монтажа микросхемы и подготовка платы
Перед выпаиванием удалите излишки пыли и загрязнений с области вокруг компонента спиртовым раствором. Очистка улучшит теплопередачу и обеспечит равномерный нагрев. Нанесите тонкий слой активного флюса на все паяные соединения, особенно если припой старый или окисленный. Флюс снижает поверхностное натяжение припоя и ускоряет процесс его расплавления.
Для плат с плотным расположением элементов подготовьте подходящие инструменты: пинцеты, отсос припоя, медные оплетки и тонкие жала для паяльника. Убедитесь, что рабочее место хорошо освещено, а паяльник настроен на оптимальную температуру в пределах 320–350 °C для большинства свинцовых припоев. При бессвинцовых припоях температуру увеличивают до 360–380 °C, чтобы обеспечить достаточный нагрев без повреждения платы.

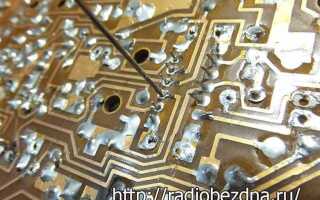

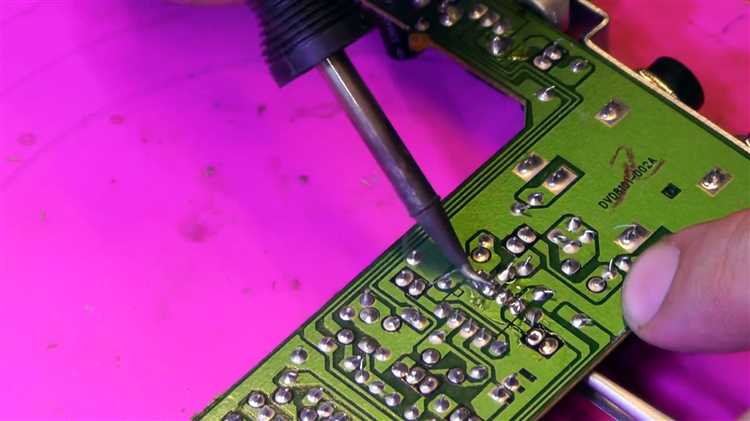

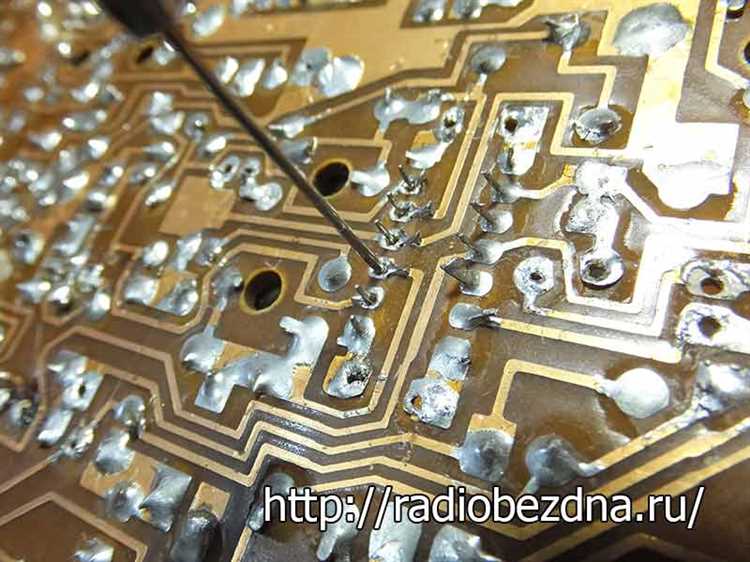

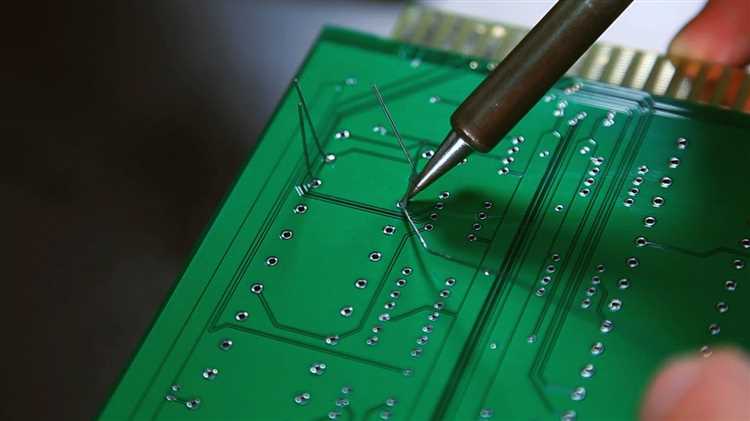

Техника безопасного нагрева и снятия микросхемы с платы
Для успешного и безопасного снятия микросхемы необходимо контролировать температуру и время воздействия паяльника, а также правильно подготовить рабочее место.
- Перед началом процесса нанесите на контакты паяльную канифоль или флюс, который ускорит плавление припоя и уменьшит вероятность перегрева.
- Если микросхема не поддается снятию, повторите нагрев и удаление припоя, не увеличивая температуру, чтобы не повредить печатную плату.
Соблюдение этих рекомендаций обеспечивает минимальные риски повреждения компонентов и платы при демонтаже микросхемы.
Использование дополнительных инструментов для выпаивания
Для эффективного выпаивания микросхемы с платы необходимы специализированные инструменты, которые облегчают процесс и снижают риск повреждения компонентов и дорожек.
Оплетка для выпаивания – медная сетка, пропитанная флюсом, предназначена для удаления излишков припоя. Её нужно размещать на месте пайки и прогревать паяльником, пока припой не впитается в оплетку. Важно использовать оплетку подходящей ширины, соответствующей размеру контактов микросхемы.
Отсос припоя (паяльный насос) – устройство с пружинным механизмом, позволяющее быстро удалить расплавленный припой с контактов. После разогрева паяльником активируют насос, который втягивает расплавленный металл. Рекомендуется использовать наконечники с тонким срезом для точного удаления припоя без повреждения платы.
Термовоздушная паяльная станция дополнительно упрощает процесс, обеспечивая равномерный нагрев микросхемы и контактов. При её использовании паяльник служит для точечной доводки, а основная часть припоя плавится за счёт потока горячего воздуха, что снижает риск перегрева и деформации платы.

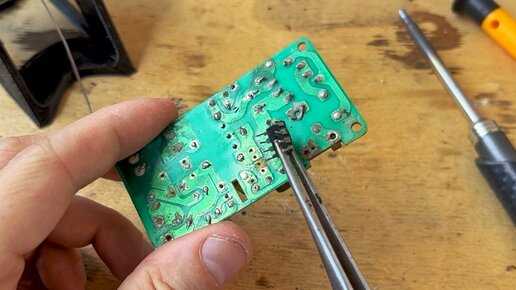

Пинцеты с антистатической защитой обязательны для удержания и снятия микросхемы после распайки. Они обеспечивают точный захват, исключая касание корпуса руками, что предотвращает статическое повреждение.
Использование этих инструментов в комплексе значительно повышает качество выпаивания и минимизирует риск повреждения платы и компонентов. Перед началом работы рекомендуется проверить исправность каждого инструмента и выбрать подходящий для конкретной микросхемы и типа платы.
Проверка состояния платы и подготовка к установке новой микросхемы
После выпаивания микросхемы необходимо внимательно осмотреть контактные площадки на плате. Идеально ровные, без следов ожогов и поднятых дорожек – обязательное условие для надежного монтажа новой детали. Если наблюдаются повреждения меди, их следует аккуратно восстановить при помощи медного провода или флюса с припоем.
Удалите остатки припоя с площадок при помощи паяльной оплетки или медной проволоки, чтобы обеспечить чистую и ровную поверхность. Перед установкой новой микросхемы рекомендуется обезжирить зону контактов изопропиловым спиртом или специализированным очистителем для электроники, что улучшит смачивание припоем и предотвратит плохие соединения.
Проверьте отсутствие замыканий между контактами мультиметром в режиме прозвонки. Любые признаки короткого замыкания нужно устранить сразу – обычно с помощью локального повторного очистительного воздействия и контроля исправности дорожек.
Подготовьте новую микросхему, проверив маркировку и количество контактов, чтобы совпадали с посадочным местом на плате. Используйте минимальный необходимый объем припоя, предпочтительно с флюсом внутри, чтобы предотвратить образование мостиков и обеспечить качественное соединение.
Вопрос-ответ:
Какой инструмент лучше всего использовать для выпаивания микросхемы с платы?
Для выпаивания микросхемы обычно применяют паяльник с регулируемой температурой и тонким жалом. Это позволяет точно контролировать нагрев и минимизировать риск повреждения платы или соседних компонентов. Дополнительно часто используют медную оплетку для удаления припоя и паяльную пасту или флюс для улучшения процесса. В некоторых случаях полезна паяльная станция с функцией отсоса припоя.
Как избежать перегрева платы и микросхемы при выпаивании?
Для снижения риска перегрева важно не держать паяльник на контактах слишком долго. Лучше работать поэтапно — аккуратно разогревать каждую ногу микросхемы по очереди, а не все сразу. Использование теплоотводов, например, металлических зажимов или специальных клипс, помогает отводить лишнее тепло. Также стоит выставлять температуру паяльника не выше необходимой для плавления припоя, обычно около 300–350 °C, и делать паузы, чтобы плата успевала остывать.
Какие ошибки чаще всего допускают при выпаивании микросхем и как их избежать?
Частая ошибка — попытка вытащить микросхему слишком рано, пока припой ещё не расплавился полностью, что приводит к повреждению ножек или самой платы. Ещё одна проблема — перегрев, из-за которого дорожки могут отслоиться или сгореть. Чтобы этого избежать, необходимо тщательно прогреть каждую ножку, использовать оплетку или отсос для удаления припоя и работать медленно и аккуратно. Не рекомендуется применять чрезмерную силу при снятии микросхемы.
Нужно ли очищать плату после выпаивания микросхемы и как это сделать правильно?
Да, очистка платы после выпаивания важна для удаления остатков припоя и флюса, которые могут повлиять на дальнейшую пайку или вызвать короткое замыкание. Для этого обычно используют изопропиловый спирт и кисточку или ватные палочки. При необходимости можно применить специальную очистительную жидкость для плат. Важно не оставлять загрязнения и хорошо просушить плату перед монтажом нового компонента.
