Как врезать батарею в готовую систему отопления

Неправильное подключение радиатора снижает эффективность обогрева помещения до 30%. Это особенно критично для систем с естественной циркуляцией, где каждая ошибка в монтаже отражается на температурном балансе всего стояка. Чтобы избежать перерасхода теплоносителя и неравномерного распределения тепла, важно учитывать особенности существующей схемы отопления: однотрубная она или двухтрубная, горизонтальная или вертикальная.

Перед установкой требуется определить диаметр подводящих труб, материал существующего трубопровода (сталь, медь, полипропилен) и тип радиаторов в системе. Например, к чугунным радиаторам нельзя напрямую подключать алюминиевые без диэлектрических прокладок – возникает риск гальванической коррозии. Оптимальный вариант подключения – диагональное, при котором вход и выход расположены по диагонали радиатора. Оно обеспечивает равномерный прогрев всех секций и подходит для любых типов систем.

Шаровые краны, терморегуляторы и воздухоотводчики устанавливаются обязательно. Без отсечных кранов обслуживание радиатора потребует остановки всей системы. Монтаж осуществляется на отключённой и полностью остывшей системе. Перед подключением нового радиатора слив теплоносителя обязателен, как и промывка подводящих труб. Нарушение этих этапов нередко приводит к завоздушиванию или попаданию загрязнений в прибор, что снижает его теплоотдачу.

Выбор места установки радиатора с учетом циркуляции теплоносителя

Эффективность радиатора зависит от направления и скорости движения теплоносителя. В системах с естественной циркуляцией оптимальное размещение – в нижней части помещения, под окном или у наружной стены. Это усиливает тепловой поток за счет разницы температур и способствует более равномерному распределению тепла.

При принудительной циркуляции допускается более гибкое расположение, но важно учитывать направление потока. Подающая труба должна входить сверху или сбоку радиатора, а обратка – снизу. Это предотвращает образование воздушных пробок и снижает теплопотери.

Не устанавливайте радиатор вплотную к полу или подоконнику. Рекомендуемый зазор от пола – 100–120 мм, от подоконника – не менее 100 мм, от стены – около 30–50 мм. Эти интервалы обеспечивают естественную конвекцию и не препятствуют теплообмену.

При размещении радиатора в угловом помещении предпочтительнее установка вдоль наиболее холодной стены. Это позволяет выровнять температурный градиент в комнате и уменьшить зону переохлаждения.

Если в системе используется нижнее подключение, учитывайте минимальный уклон трубопровода – 5–10 мм на метр, в сторону циркуляционного насоса. Это предотвращает застой теплоносителя и упрощает воздухоотвод.

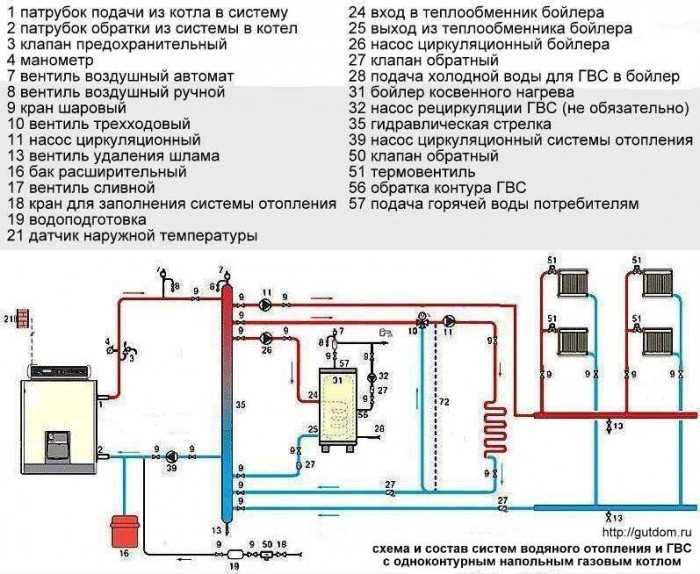

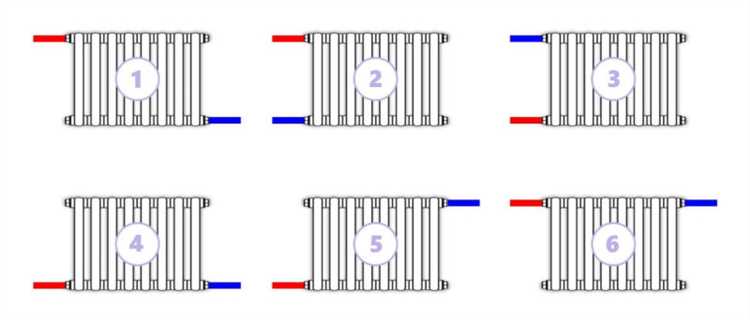

Определение подходящего типа подключения: боковое, нижнее, диагональное

Выбор способа подключения радиатора влияет на тепловую отдачу и удобство монтажа. При одинаковой температуре теплоносителя и длине трубопровода различия в эффективности между схемами достигают 10–15%.

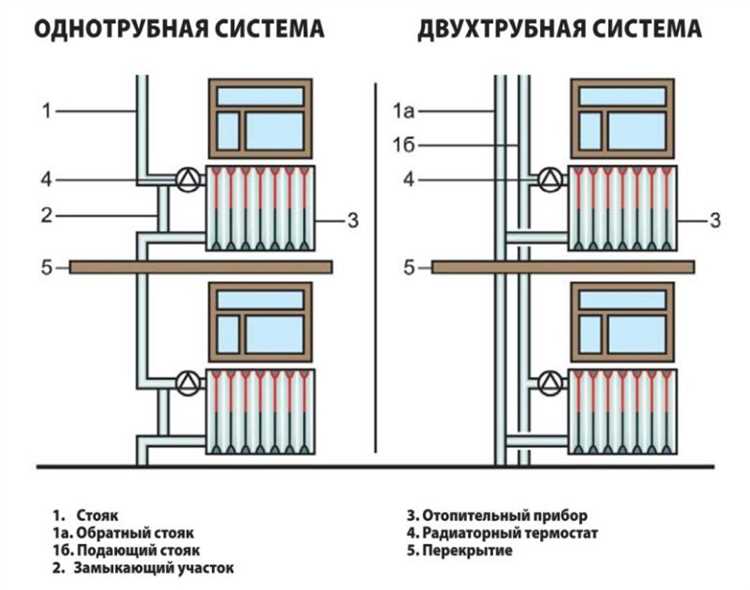

Боковое подключение (однотрубное или двухтрубное) – наиболее распространённый вариант в квартирах с вертикальной разводкой. Подача и обратка подключаются с одной стороны. При установке длинных радиаторов (более 10 секций) возможна неравномерность прогрева: первые секции горячие, последние – тёплые.

Нижнее подключение актуально при скрытой разводке трубопроводов в полу. Применяется в современных домах с двухтрубной системой. Эстетично, но требует точной балансировки: неправильная настройка вентилей или слабый перепад давления снижает теплоотдачу на 10–12%.

Диагональное подключение рекомендуется для радиаторов от 10 секций. Подача подключается сверху с одной стороны, обратка – снизу с противоположной. Обеспечивает максимально равномерный прогрев и тепловую эффективность до 98% от паспортной. Подходит как для горизонтальной, так и для вертикальной разводки, но требует большей длины труб.

При выборе схемы подключения следует учитывать конфигурацию трубопроводов, длину радиатора, тип системы (однотрубная или двухтрубная) и эстетические требования. Для максимального КПД диагональное подключение предпочтительнее, но его реализация сложнее в уже смонтированных системах.

Подготовка труб и запорной арматуры для врезки в существующий контур

Перед началом работ система должна быть полностью отключена от теплоносителя и сброшено давление. Все действия выполняются только после остывания труб.

Если врезка планируется в металлический трубопровод, участок длиной не менее 30 см освобождают от изоляции. Место реза тщательно очищают от ржавчины и загрязнений, после чего размечают точки подрезки с учётом габаритов тройника и фитингов. Используют труборез или болгарку с отрезным диском по металлу.

Для полипропиленовых труб применяют специальные ножницы. Важно выдерживать перпендикулярность среза. При наличии армированного слоя требуется зачистка торцов. Затем проверяют отсутствие заусенцев.

Перед врезкой устанавливают шаровые краны или отсечные клапаны. При выборе учитывают рабочее давление не ниже 10 бар и допустимую температуру до +120 °C. Резьбовые соединения уплотняются льном с пастой или фум-лентой. На пластике используют муфты под пайку или компрессионные фитинги, в зависимости от типа трубы.

Если подвод осуществляется через тройник, сначала монтируют его, затем устанавливают отсекающую арматуру. При сварке металлических труб применяют электродуговую сварку с электродами марки МР-3 или аналогичными.

После монтажа все соединения проверяют на герметичность. Предварительная опрессовка участка производится водой под давлением, превышающим рабочее на 25–30 %.

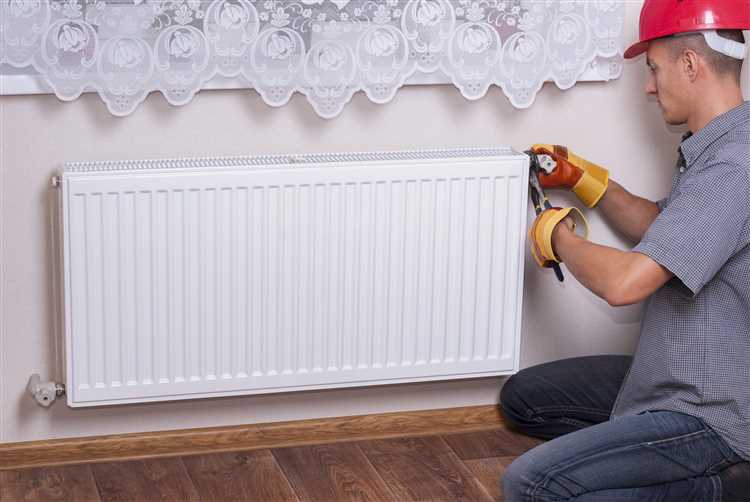

Особенности монтажа радиатора на стену или пол с учетом веса и материала

Настенный монтаж требует прочного основания. Кирпичная или бетонная стена выдерживает чугунный радиатор массой до 50 кг на крепление. При установке на гипсокартон необходима закладная из бруса толщиной не менее 40 мм, закреплённая к стойкам. Обычные дюбели использовать нельзя – нужны анкерные болты диаметром от 10 мм, длиной не менее 80 мм.

При размещении радиатора под подоконником минимальный зазор до пола – 100 мм, до подоконника – 80 мм, до стены – 30–50 мм. Нарушение этих расстояний снижает теплоотдачу и вызывает неравномерный прогрев.

Напольная установка применяется для тяжёлых моделей (чугун, биметалл) или при отсутствии несущей стены. Опоры должны быть регулируемыми по высоте и надёжно закрепляться к полу анкерами. При весе радиатора более 60 кг рекомендуются дополнительные фиксаторы к стене, исключающие опрокидывание при гидроударах.

Для алюминиевых радиаторов весом до 15 кг настенное крепление на два кронштейна достаточно. Для биметаллических – минимум три, включая центральный. Чугунные секции массой свыше 6 кг каждая требуют отдельного расчёта: на каждые 6–8 секций – один кронштейн, закреплённый в несущую стену.

Все соединения должны иметь компенсационный зазор, особенно при установке на плиту перекрытия: температурное расширение может повредить крепления. В деревянных домах следует предусматривать виброизоляцию – деревянные стены деформируются при сезонной усадке.

Порядок заполнения системы и удаление воздуха из нового радиатора

Перед заполнением системы убедитесь, что все соединения герметичны, краны перекрыты, а воздухоотводчики открыты. Заполнение начинают с нижней точки системы – через сливной кран или запорную арматуру, подключённую к обратной магистрали.

Подача теплоносителя должна быть медленной – не более 1 л/мин. Это снижает риск гидроудара и позволяет воздуху постепенно выходить через автоматические или ручные клапаны. Давление во время заполнения – 1,0–1,5 бар. Если система двухтрубная, последовательность заполнения: сначала подающий стояк, затем обратный.

После заполнения каждого радиатора вручную откройте его воздушный клапан (обычно это кран Маевского). Воздух выходит с характерным шипением. Закрывайте клапан сразу после появления стабильной струи воды. Повторите процедуру для всех приборов, начиная с нижнего этажа, если система вертикальная.

После удаления воздуха и стабилизации давления (1,5–2,0 бар в холодном состоянии) включите циркуляционный насос на минимальной скорости. Через 15–20 минут снова проверьте радиаторы и повторно спустите воздух. Контрольное измерение давления выполняется через 2–3 часа работы – падение более чем на 0,2 бар указывает на возможную утечку или наличие остаточного воздуха.

Завершающий этап – проверка температуры всех радиаторов. Разница между подачей и обраткой не должна превышать 10–15 °C. Если один из радиаторов остаётся холодным – это признак воздушной пробки, требуется повторная продувка.

Проверка герметичности соединений и устранение протечек

Перед запуском системы после подключения радиатора обязательна проверка всех соединений на герметичность. Для этого используют визуальный осмотр и давление в системе.

1. Откройте кран подачи воды и создайте давление в системе не ниже рабочего (обычно 1,5–2 бар).
2. Осмотрите места стыков: резьбовые соединения, фитинги, прокладки.
3. Для выявления микропротечек используйте ветошь или бумажные салфетки – намокание укажет на слабое место.
4. Если доступно, примените индикаторные жидкости или специальные растворы для обнаружения воздуха и воды на стыках.

При выявлении протечки выполните последовательные действия:

• Открутите соединение и очистите резьбу от старого уплотнителя и загрязнений.
• Нанесите новый слой уплотнителя: лен или ФУМ-ленту, равномерно наматывая по направлению резьбы.
• Плотно закрутите фитинг, избегая чрезмерных усилий, способных повредить детали.
• Повторно создайте давление и проверьте отсутствие подтеканий.

Если протечка сохраняется:

• Замените прокладки или уплотнительные кольца на новые, подходящего размера и материала.
• Проверьте качество резьбы на фитингах и трубах, при необходимости выполните резьбовую обработку или замену детали.
• При трещинах или деформациях элементов соединения замените поврежденный компонент полностью.

Обязательна повторная проверка после запуска системы в рабочем режиме не менее чем через сутки, чтобы исключить скрытые протечки.

Настройка термостатической арматуры и балансировка системы

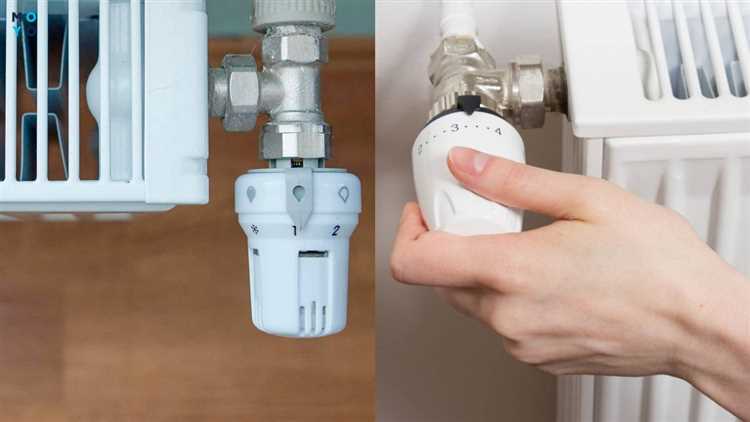

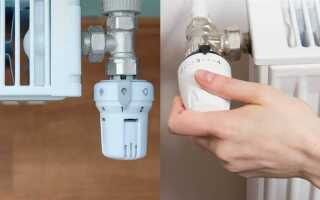

Правильная настройка термостатических вентилей необходима для равномерного распределения теплоносителя и поддержания комфортной температуры в помещениях. Балансировка системы позволяет избежать перегрева или недогрева радиаторов, снижая энергозатраты.

1. Перед началом настройки откройте все запорные клапаны на радиаторах и снимите ограничители на термостатах.
2. Установите на каждом термостатическом вентиле значение максимального расхода теплоносителя (обычно это цифра 5 или максимально возможное положение).
3. Запустите систему отопления и дайте ей выйти на рабочий режим (температура подачи и обратки стабилизируется).
4. Проверьте температуру на выходе каждого радиатора с помощью инфракрасного термометра или контактного термометра.
5. Если радиатор слишком горячий, уменьшите расход теплоносителя на термостатическом вентиле, поворачивая его к меньшему значению.
6. Для радиаторов с недостаточным нагревом увеличьте подачу теплоносителя, открывая вентиль.
7. Процесс регулировки повторяйте до достижения равномерного прогрева всех отопительных приборов.
8. При наличии балансировочных клапанов на стояках их необходимо подстроить так, чтобы общий расход теплоносителя соответствовал проектным параметрам системы.

Важные моменты:

• Термостатическая арматура должна быть установлена на подающем трубопроводе, не на обратном.
• Не допускается полный перекрытие вентиля – это нарушает циркуляцию и вызывает гидравлические шумы.
• Для точной балансировки рекомендуется использовать расходомеры и манометры на коллекторе или стояках.
• Регулировка проводится при стабильных погодных условиях и включенной системе циркуляции.

При отсутствии правильной балансировки увеличивается риск повышенного износа насосного оборудования и снижается эффективность системы отопления.

Вопрос-ответ:

Как правильно подключить новый радиатор к существующей системе отопления без полной остановки подачи теплоносителя?

Для подключения нового радиатора без остановки всей системы рекомендуется установить запорную арматуру на входе и выходе. Это позволит отключить участок трубопровода, где будет монтироваться прибор, без снижения давления и температуры в остальной сети. После установки вентилей выполняют монтаж радиатора, проверяют герметичность соединений и постепенно открывают подачу теплоносителя, контролируя работу прибора.

Какие способы подключения радиатора к системе отопления существуют и чем они отличаются?

Существуют три основных способа подключения: нижнее, боковое и диагональное. Нижнее подключение чаще применяется в скрытых системах с трубами в полу или стенах, оно более эстетично. Боковое — традиционный вариант с подводом труб сбоку, подходит для большинства типовых радиаторов. Диагональное подключение обеспечивает лучшую циркуляцию теплоносителя, так как подача происходит сверху, а обратка снизу с противоположной стороны, что улучшает прогрев прибора.

Можно ли самостоятельно подключить радиатор к действующей системе отопления, или лучше вызвать специалиста?

Подключение радиатора требует определённых навыков работы с трубопроводом, умения правильно обрезать и соединять трубы, а также знания по гидравлике системы. Если есть опыт с сантехническими работами и необходимые инструменты, можно выполнить монтаж самостоятельно, соблюдая правила безопасности. В противном случае лучше обратиться к специалисту, чтобы избежать ошибок, приводящих к протечкам и снижению эффективности отопления.

Какие материалы и инструменты нужны для подключения радиатора к действующей системе с металлическими трубами?

Для подключения к металлическим трубам обычно используют резьбовые фитинги, компрессионные или накидные гайки, а также запорные краны. Инструменты включают разводной ключ, трубный ключ, плашки для нарезки резьбы, уплотнительные материалы (например, паклю или ФУМ-ленту). При монтаже важно тщательно очистить и подготовить резьбу, чтобы обеспечить герметичность соединений и предотвратить течи.

Какие ошибки чаще всего допускают при подключении радиаторов к существующей системе, и как их избежать?

Частые ошибки: неправильный выбор диаметра труб и фитингов, отсутствие запорной арматуры, негерметичные соединения, неправильное направление подачи теплоносителя, недостаточный уклон труб. Чтобы избежать проблем, нужно использовать трубы и фитинги соответствующего диаметра, установить вентили для отключения прибора, тщательно проверить герметичность всех стыков и соблюдать схему подключения, обеспечивающую правильную циркуляцию теплоносителя.

Как правильно подключить новый радиатор к существующей системе отопления без полной её остановки?

Для подключения дополнительного радиатора к действующей системе обычно используют байпас и запорную арматуру. Сначала перекрывают участок, где будет вестись монтаж, чтобы избежать слива всей воды. После этого устанавливают краны и тройники, позволяющие подсоединить прибор, не прерывая работу всей системы. Такой подход позволяет выполнить подключение поэтапно и с минимальными потерями тепла в остальной части дома. После монтажа необходимо проверить герметичность всех соединений и убедиться в правильном распределении потока воды, чтобы новый радиатор эффективно прогревался.

Какие ошибки часто допускают при подключении радиатора к существующей системе отопления и как их избежать?

Одной из распространённых ошибок считается неправильный выбор места подключения, из-за чего может ухудшиться циркуляция теплоносителя или появиться воздушная пробка. Также часто не устанавливают краны для отключения, что осложняет ремонт и обслуживание в будущем. Ещё одна ошибка — отсутствие регулировки потока воды, из-за чего новый радиатор может работать хуже или создавать избыточное давление в системе. Чтобы избежать этих проблем, перед монтажом необходимо тщательно спланировать место подключения, установить запорную арматуру и провести балансировку системы после подключения. Это повысит стабильность работы и продлит срок службы оборудования.
